六类水晶头的接线方法 图解

简要回答

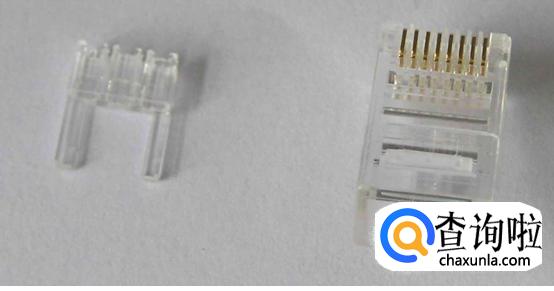

六类水晶头的简介六类水晶头不同于传统的超五类水晶头，它由两部分组成：内部的分线件和外壳，这里就为大家介绍一下六类水晶头网线的做法

详细内容

• 01

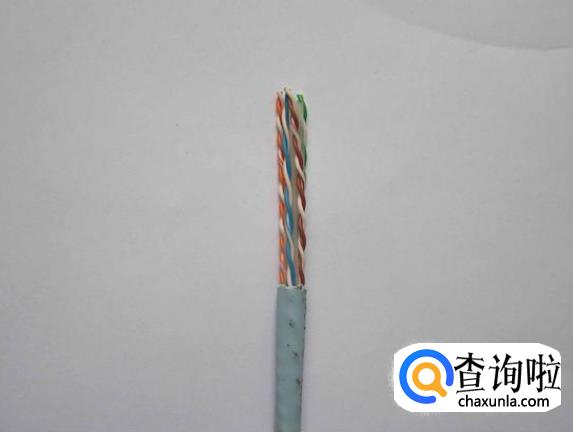

  将六类UTP电缆套管自端头剥开


• 02

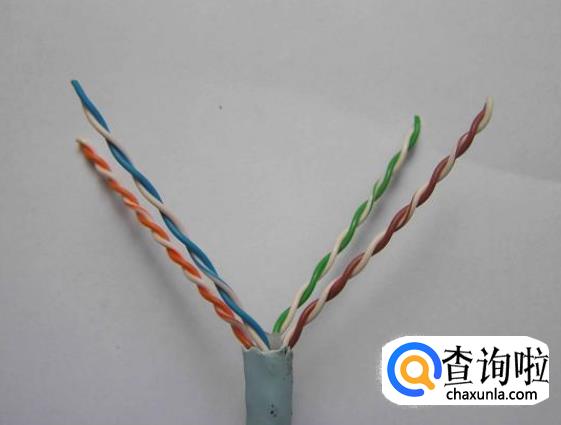

  将六类UTP电缆中间的十字骨架剪掉


• 03

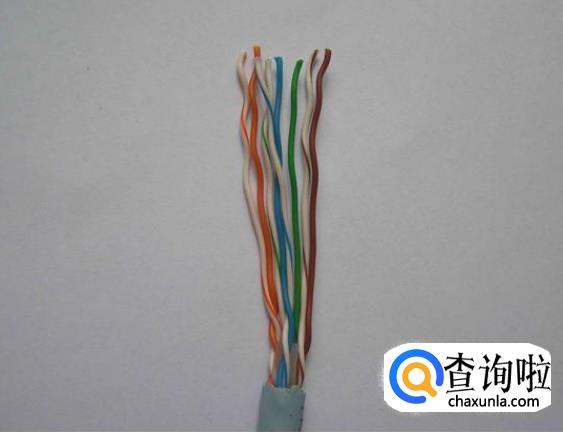

  将线缆解纽，由于解纽直接影响到性能，所以应注意解纽的长度不能太长，并将解纽后的导线理直，将导线按568B(白橙、橙、白绿、蓝、白蓝、绿、白棕、棕)或568A(白绿、绿、白橙、蓝、白蓝、橙、白棕、棕)（从左向右排）的顺序理齐。


• 04

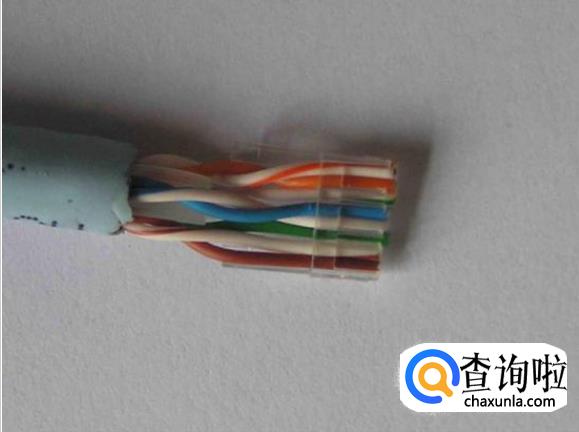

  导线经修整后（导线端面应平整，避免毛刺影响性能）按照图示要求穿入水晶头内部分线件上，注意穿入的线序


• 05

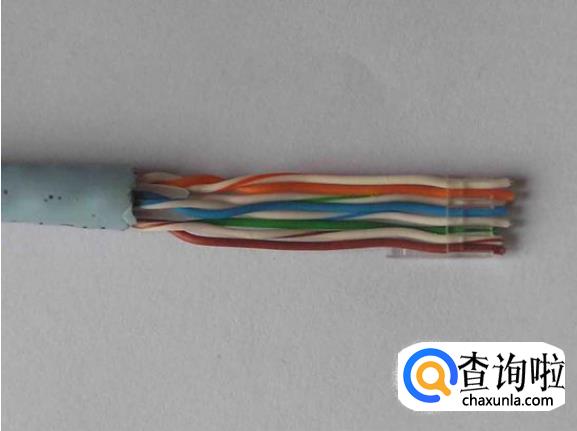

  水晶头内部分线件沿导线往下拉，直至到未解纽的部分，然后减去前端多余电缆


• 06

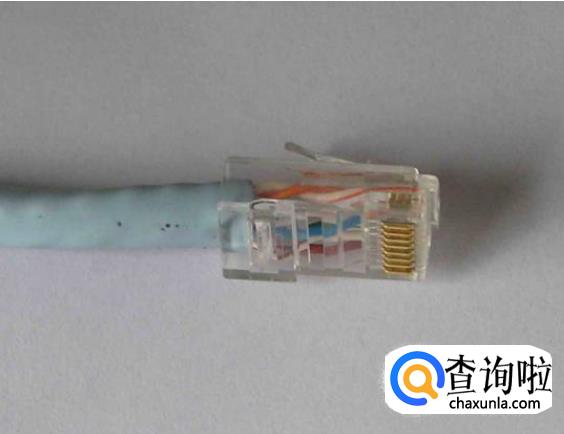

  将上一步做好的线缆插入水晶头外壳中，注意插入方向（平的朝下）


• 07

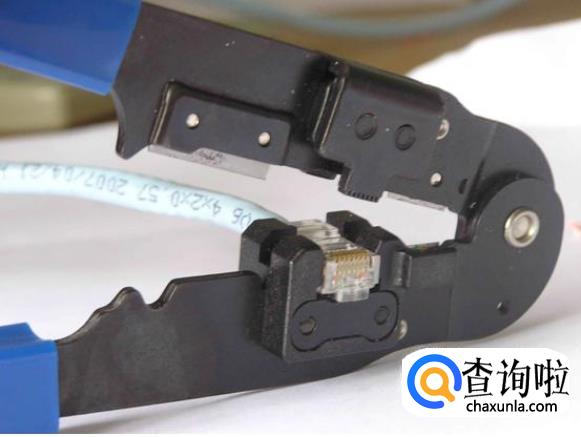

  将上面做好的水晶头放入压线工具用力压紧


• 08

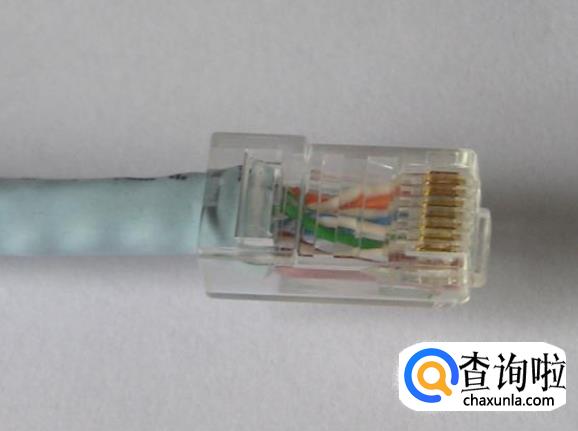

  做好的成品跳线下图


• 09

  六类系统中不建议用户自己制作水晶头，因为工程施工现场的设备和施工人员的专业水平限制，所做出的跳线的电气性能稳定性没法保证，电气性能也同专业跳线厂家生产出的跳线有一定差距，所以应该注意如下几点要求，以便提高手工制作六类水晶头的成功率

• 010

  1、 要注意尽量减少未穿入水晶头分线件的导线的解纽长度，不能将剥去外皮的导线全部解纽，否则跳线电气性能会变差。
  2、 线缆穿线时要注意按标准安排好穿线次序，尽量减少线缆之间相互交叉
  3、 穿好穿线件后减去多余线缆时要与穿线件的一端平齐，插入水晶头外壳后要一直插到外壳的最前端，否则会导致接触不可靠。
  4、 压线的力量要控制好，力量大会导致簧片压入过深，影响与插座的接触可靠性，力量小会导致簧片与导线接触不可靠。线缆的外护套要有一部分在水晶头外壳内部，通过外壳固定外护套，避免线缆在水晶头内部移动，影响电气性能稳定性
