电瓶车电瓶日常保养和接线安全指导

详细内容

• 01

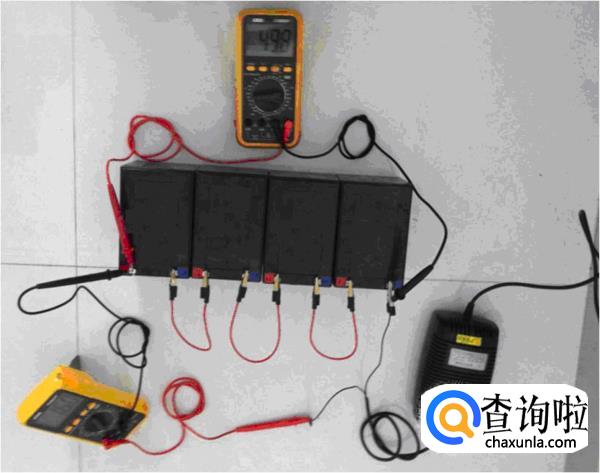

  明确电源正负极，和电门锁线。把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。


• 02

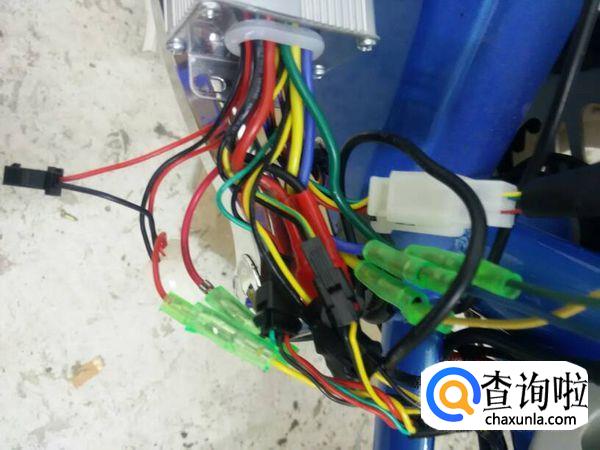

  连接电源线和电门锁线。控制器电源线粗红色的是正极，粗黑色的是负极。接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。


• 03

  电压正常对接白色学习线。若反转拔开在对接一次，电机正转后拔开学习线。接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。电机正常转，证明转把有问题，换个转把。


• 04

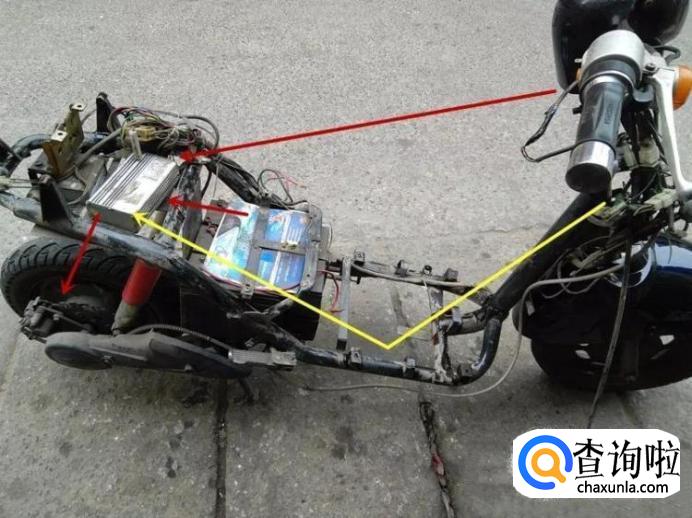

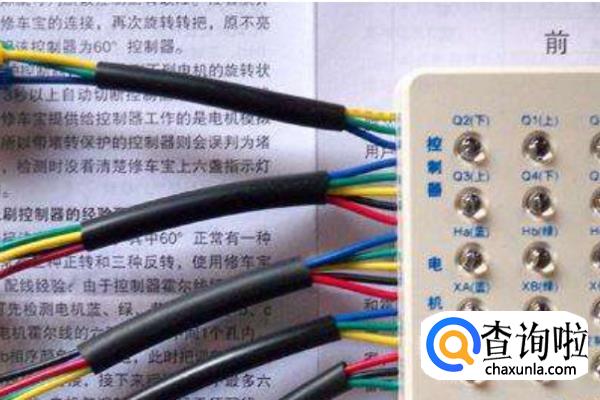

  顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找，按大件安装，最容易理解最准确。


• 05

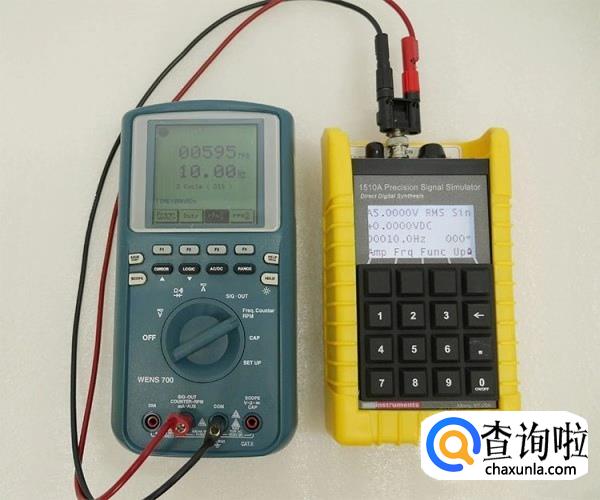

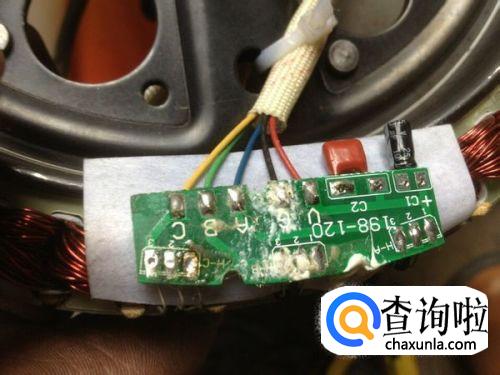

  整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。


• 06

  接仪表线和找出转把线。拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。


• 07

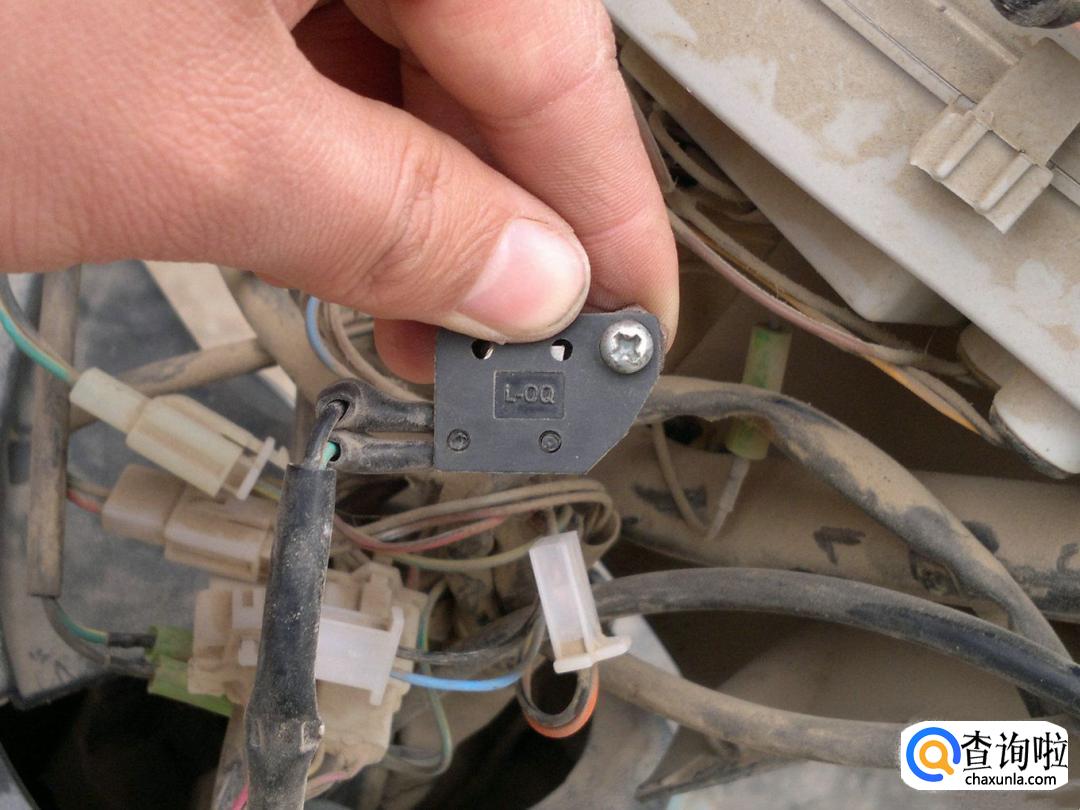

  接刹车断电线。拆下刹把会发现刹把有2根线刹把就是一个常开开关，把这2根线直接接在控制器刹车断电上就可以了。


• 08

  安装完成后用脚踏称把撑起整车后，连接好控制器将学习线对插再打开电门锁，这时会进入自学习，当转动正常后，如发现电机运行方向相反就调一下调速转把，就能改变电机运行方向，然后拨开学习线即可。


• 09

  不要无初速度状态下直接电启动，上坡时，顶风骑行时，适当加上人力骑行，上述情况下，瞬间电流可达到十几安培，长时间大电流放电会加重盐化，会因电池温度过高形成失水、极板变形、活性物质脱落等现象，使电池寿命缩短，骑行中应巧妙利用滑行，尽量减少强行刹车和反复启动，可以节约能源和延长蓄电池的使用寿命。


• 010

  不要追求过高的时速而剪掉控制器限速器的限速线，不要追求更大的扭矩而选用350W左右的大功率电机，放电电流与‘时速’‘阻力矩’大体上成正比关系，特别是加速阶段，放电电流更会成倍增加，持续的大电流放电，电化学反应激烈，会引起极板变形，活性物质脱落，电解液析氧，析氢逸出造成失水，这些都会缩短电池的使用寿命，甚至造成不可修复的损坏。电摩用的电池，使用寿命一般在3-6个月；大功率电机用的电池，使用寿命一般在6-10个月。


• 011

  每月进行1-2次深放电，所谓深放电是指在平坦路面上，正常负荷条件下骑行到第一次欠压保护的完全放电，或者用放电仪进行完全放电，也就是使每个单个电压下降到1.75V，然后再完全充电，会使电池容量略有提升。


• 012

  不要随意更换充电器，按说明书要求正确使用充电器。整车厂的电动自行车出厂时，充电器是与所配置的蓄电池相匹配的。其补充电流、充电最高电压和转换电流、浮充电压、浮充电流是规定好的，其它充电器的参数都有一定的范围的差异，很有可能与所配置的蓄电池不匹配，所以不可随意更换充电器。
