用全站仪坐标放样步骤

详细内容

• 01

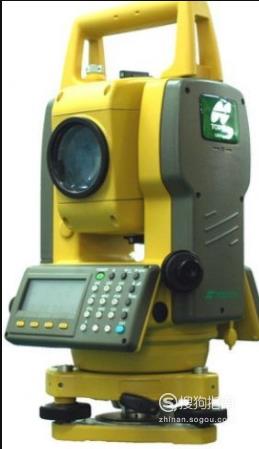

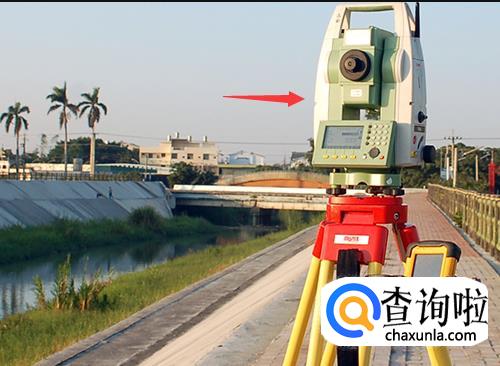

  将全站仪平稳的放置在测试站点位置，取好测试距离，避开路面不平凹凸位置。


• 02

  放置好之后，按电源键将全站仪开机启动。开机后，将目镜转动360度，使屏幕显示垂直过"0"。


• 03

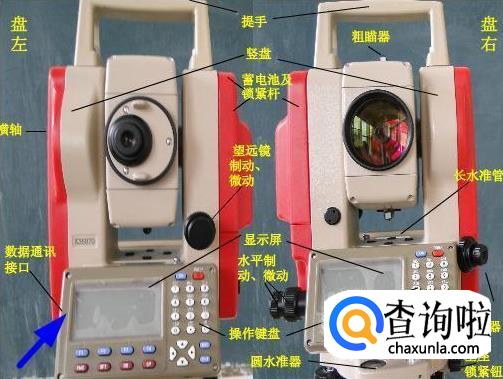

  转动望远镜，按住MUNE菜单键进入菜单界面。


• 04

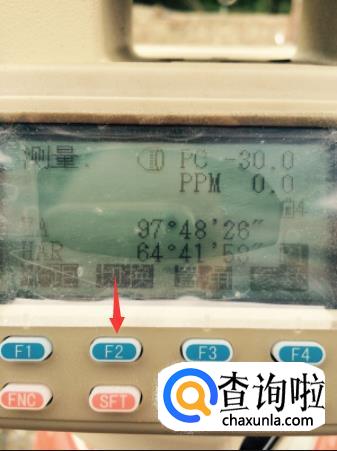

  按F2进入角度测量程序界面。


• 05

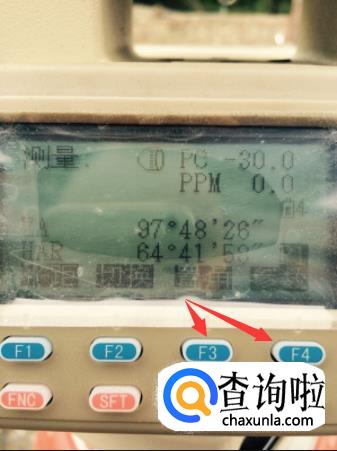

  按住S.O键，按F3进入放样程序进行坐标放样。屏幕会有提示：选择一个文件，可以按F4键跳过这个文件选择过程。然后屏幕进入坐标放样1/2菜单。


• 06

  按F1输入测站点，屏幕会有测站点名显示。按F3（坐标提示）依次输入：N，E，Z坐标位置，输入完成再按ENT键。

• 07

  按F1键，屏幕显示输入位置——，再按键盘上数字键输入具体的放样NEZ坐标数值。重复输入一次NEZ坐标值，再按回车键。

• 08

  按F1键，屏幕显示输入位置——，再按键盘上数字键输入全站仪仪器高，输入完成按ENT键，确认输入数值，屏幕进入坐标放样1/2菜单。

• 09

  按F2键，依次输入后视点。

• 010

  按F3键，屏幕显示：输入N，E坐标值后，照准棱镜，仪器发出响声。松开水平和垂直制动螺旋，上下转动全站仪器，调整确认后视点。

• 011

  按F4键，确认全站仪测量现场的方位，屏幕进入坐标放样1/2菜单。

• 012

  按F3键，进入放样点界面，屏幕显示放样点名。按F3键，依次输入：N，E，Z坐标位置。输入完成按F4键进行确认回车。

• 013

  屏幕显示全站仪棱镜的高度数值，按F1键，输入棱镜高度数值，输入完成按F4键回车确认。再按F4回车继续，确认屏幕显示角度差为0。

• 014

  水平制动全站坐标仪器，调整水平指数达到屏幕显示dHR为0即完成。

• 015

  对全站仪的望远镜进行上下转动调整，当棱镜对准中心，按F3键，屏幕显示dHR，dHD，dZ大致距离。

• 016

  按F1键进行精确测量，指挥持棱镜人在全站仪望远镜上十字丝竖线方向进行上下前后移动操作，达到屏幕显示dHD为0。

• 017

  当dHR，dHD，dZ均为0时，表示放样点的测试完成。棱镜杆尖位置即为放样点。

• 018

  按全站仪上的F4键继续下一个站点的放样，步骤参照前面第五步，后续转移站点放样的步骤也重复操作即可。
