gnd在电路中代表什么意思？

详细内容

• 01

  地线;0线

  GND是电线接地端的简写。代表地线或0线。这个地并不是真正意义上的地，是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。

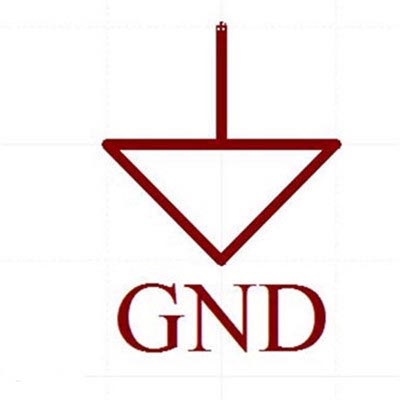

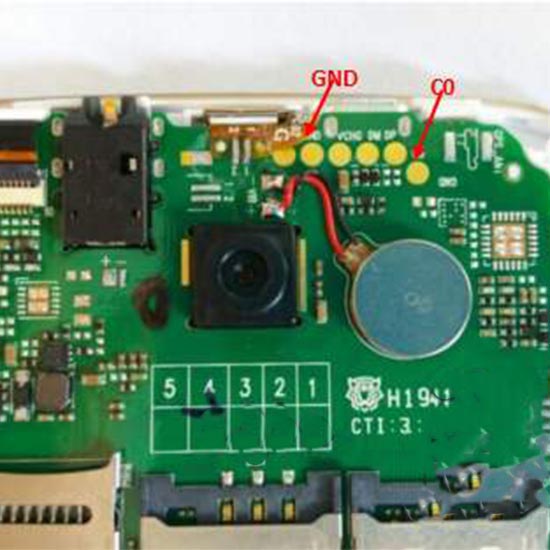

  电路图上和电路板上的GND(Ground)代表地线或0线.GND就是公共端的意思，也可以说是地，但这个地并不是真正意义上的地  。是出于应用而假设的一个地，对于电源来说，它就是一个电源的负极。它与大地是不同的。有时候需要将它与大地连接，有时候也不需要，视具体情况而定。



  地线是在电系统或电子设备中，接大地、接外壳或接参考电位为零的导线。一般电器上，地线接在外壳上，以防电器因内部绝缘破坏外壳带电而引起的触电事故。地线是接地装置的简称。地线又分为工作接地和安全性接地。为防止人们在使用家电及办公等电子设备时发生触电事故而采取的保护接地, 就是一种安全性接地护线。



  地线的符号是E(Earth Wire);可分为供电地线、电路地线两种。按我国现行标准，GB2681中第三条依导线颜色标志电路时，一般应该是相线—A相黄色，B相绿色，C相红色。零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左边是零线，中间(上面)是地线，右边是火线。
