caxa实体设计如何创建实体螺纹特征？

详细内容

• 01

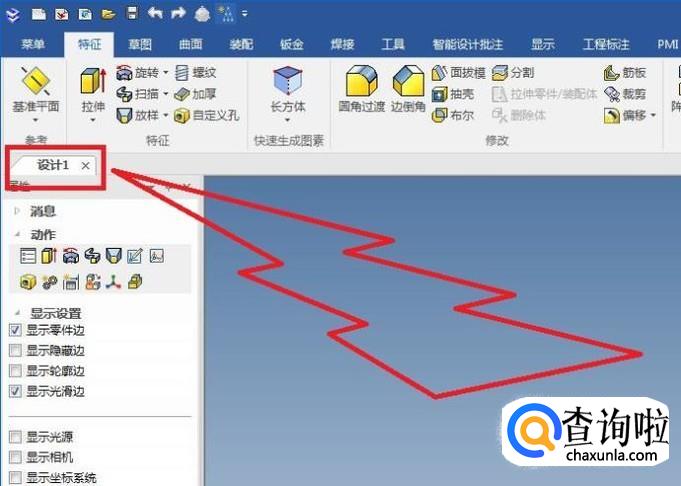

  如下图所示，
  打开caxa实体设计软件，
  新建一个空白的设计环境，
  这个设计环境软件默认的文件名为“设计1”。


• 02

  如下图所示，

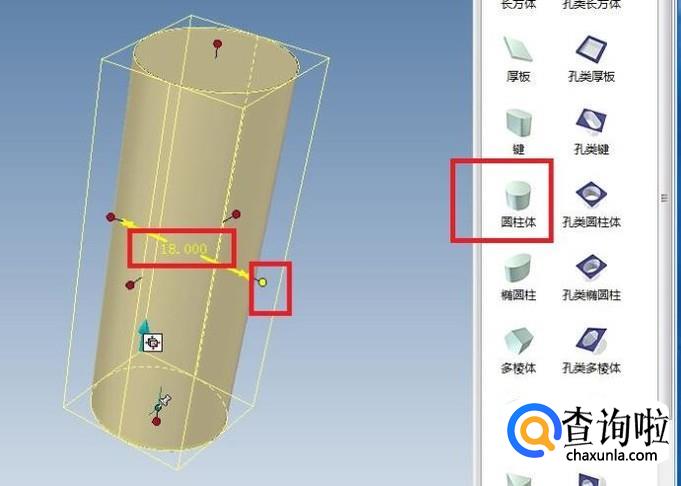

  用鼠标左键单击设计元素库中的圆柱体不放，
  然后移动鼠标将圆柱体拖动到三维区域再松开鼠标左键，
  然后在用鼠标左键单击这个实体圆柱体，
  在其出现下图中的手柄和尺寸之后，
  修改其直径为18。


• 03

  如下图所示，

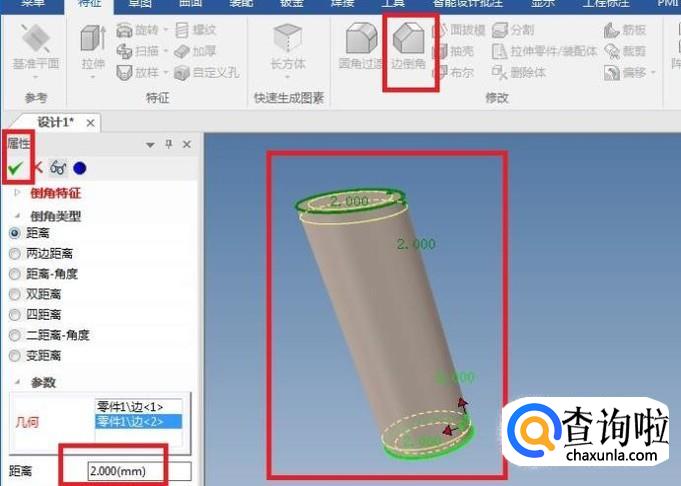

  点击工具栏中的“边倒角”图标，
  见左边属性对话框，
  其中的“几何”一栏选择圆柱体的上下两个圆，
  “距离”一栏默认的是2，可以不用理会，
  最后点击左上角的√，
  完成对圆柱体两头的“边倒角”操作。


• 04

  如下图所示，

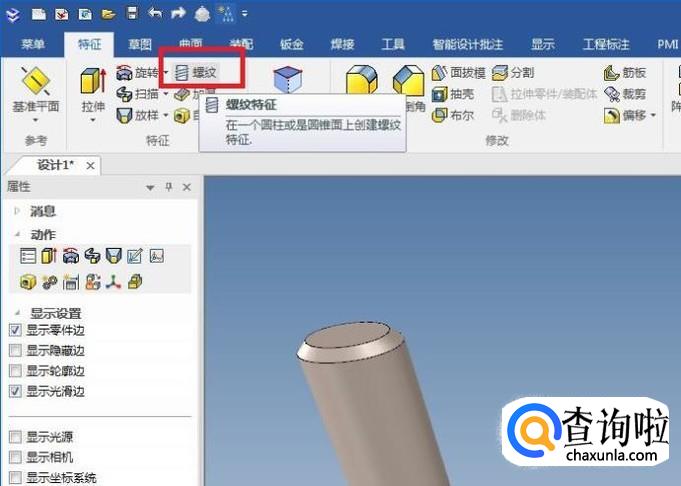

  在特征工具栏中找到“螺纹”图标，
  点击它。


• 05

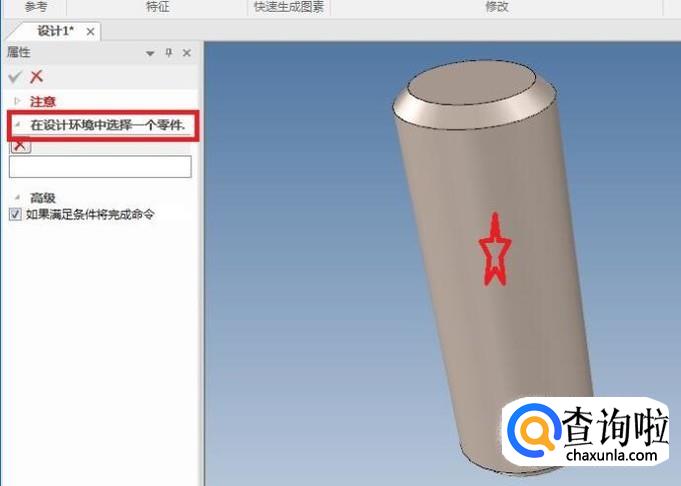

  如下图所示，
  见属性栏中的操作提示：在设计环境中选择一个零件，
  然后我们就用鼠标左键单击右边红色五角星所在的圆柱体。


• 06

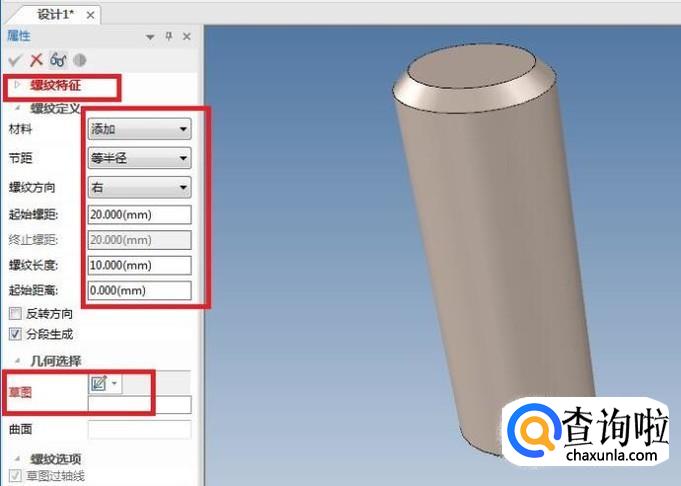

  如下图所示，
  属性栏中出现了“螺纹特征”，
  注意一下默认的螺纹定义，
  然后找到“几何选择”中的“草图”一栏，可以看到是空白的。


• 07

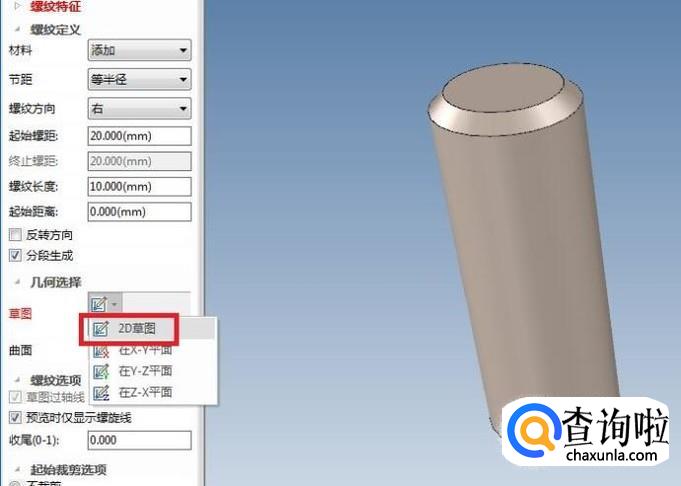

  如下图所示，
  在草图一栏中点击“草图”图标右边的三角形，
  在其展开的下拉菜单中点击“2D草图”。


• 08

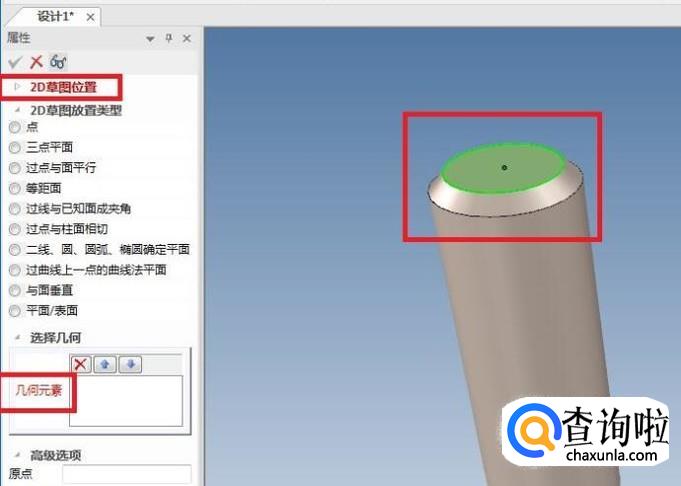

  如下图所示，
  属性栏有了变化，
  注意红色框选，
  第一个红色框选是“2D草图位置”，
  这是要我们选择放置草图的平面，
  第二个红色框选是“几何元素”，
  我们所选平面的信息会在这里显示，
  第三个红色框选是我们将要选择的平面，
  也就是圆柱体的底面。


• 09

  如下图所示，

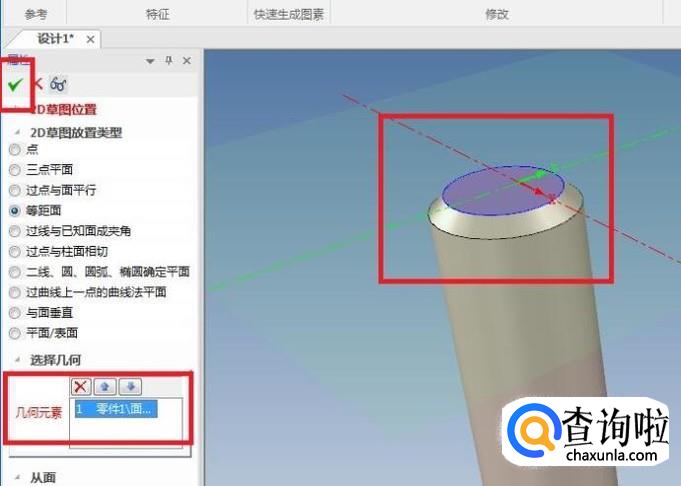

  我们刚刚选择好平面，
  “几何元素”一栏就有信息了，
  同时，
  所选平面的颜色也变了，
  还出现了方格预览效果，
  最后点击属性栏中的√，就可以完成2D草图的创建了。


• 010

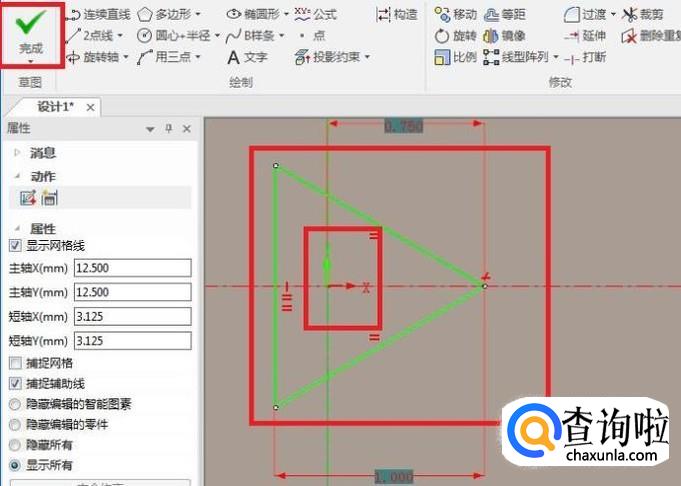

  如下图所示，
  进入到2D草图工作状态，
  点击工具栏中的“连续直线”命令画一个三角形，
  按照下图所示的三角形进行尺寸标注和约束，
  注意坐标系和三角形的尖部所处的方向，
  三角形尖部一定要朝向坐标系X轴方向，
  最后点击工具栏中的“完成”，
  完成草图的绘制。


• 011

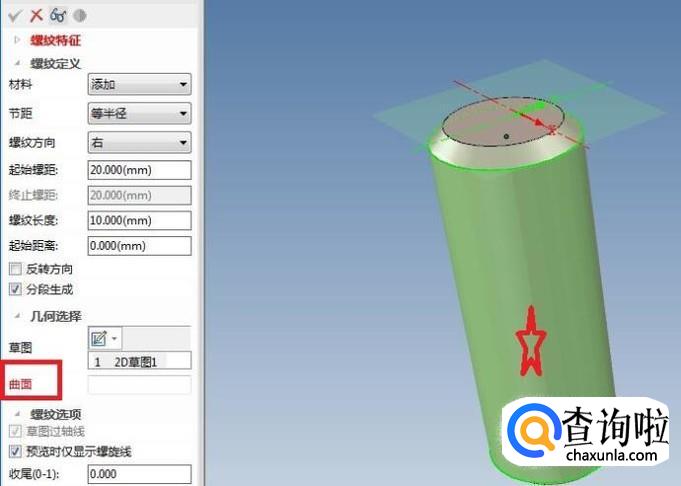

  如下图所示，
  又回到了螺纹特征属性栏，
  现在可以看到“几何选择”中的“草图”后面不再是空白的，
  同时，
  “草图”下面的“曲线”一栏颜色变红了，
  注意看右边红色五角星所在的那个不同于其他颜色的曲面，
  这是我们将要选择的圆柱体侧面。


• 012

  如下图所示，
  当我们选择完曲面之后，

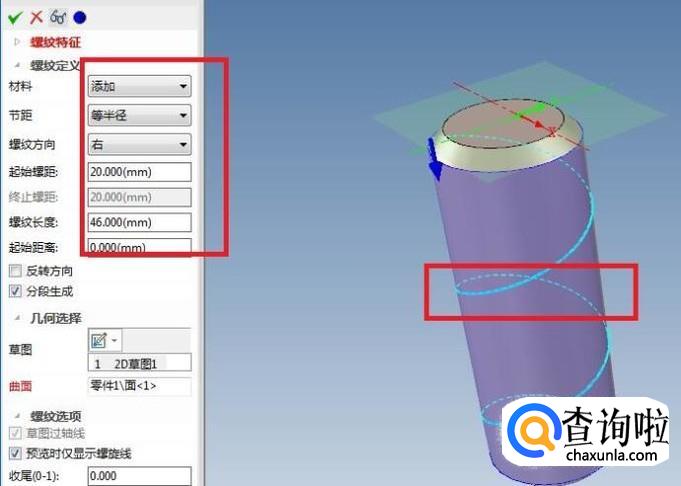

  就可以看到有一条螺距很大的螺旋线，
  然后我们的注意力又集中到了“螺纹定义”那里，
  才发现还有这些需要设定。


• 013

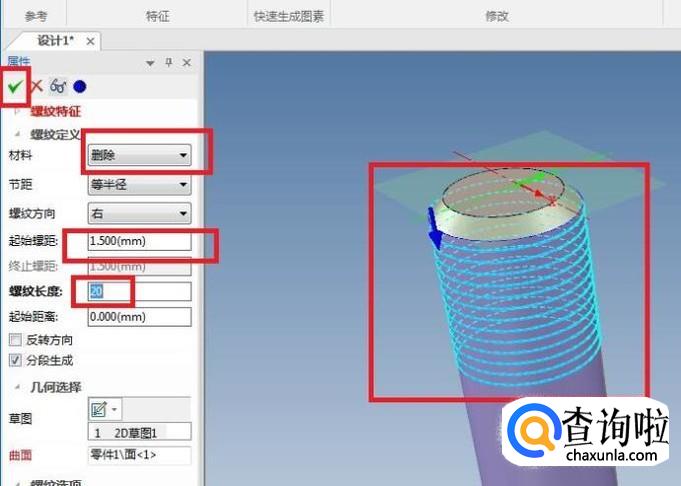

  如下图所示，
  螺纹定义中将材料由“添加”改成“删除”，
  起始螺距由“20”改成“1.5”，
  螺纹长度由自动生成的“46”改成“20”，
  完成这些螺纹定义的更改之后，
  点击属性左上角的√，
  彻底完成实体螺纹特征的创建。


• 014

  如下图所示，

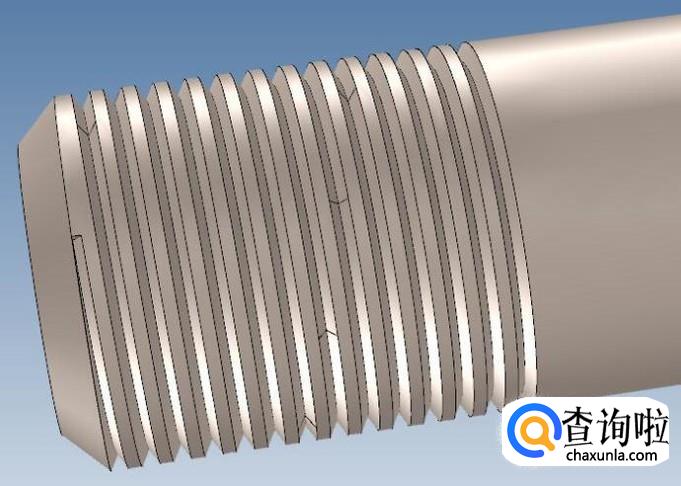

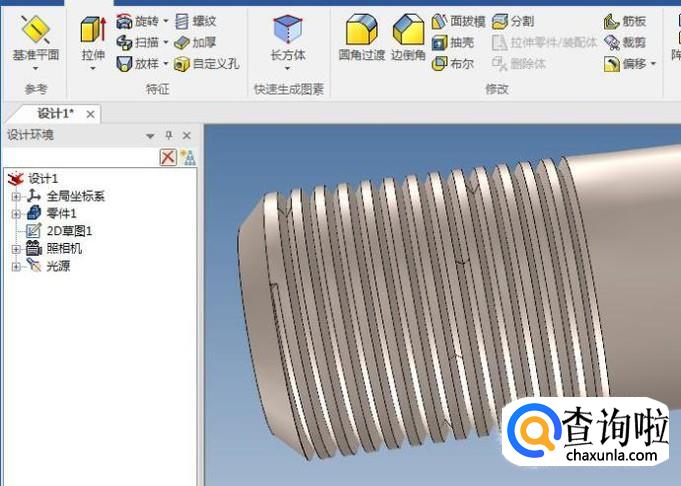

  这就是我们刚刚一系列操作下来创建的M18x1.5的螺纹特征，螺纹长20。



工具/材料

电脑

caxa实体设计软件
