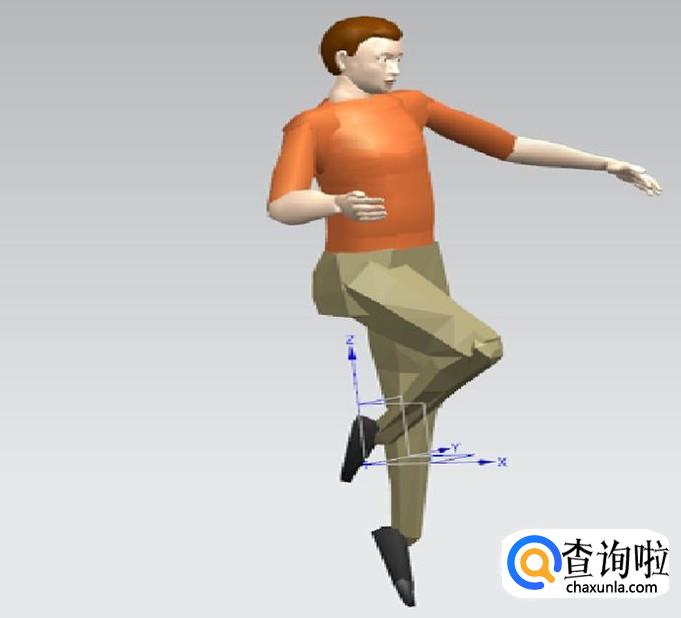

UG10.0中如何插入人体模型并成一定的姿势？

详细内容

• 01

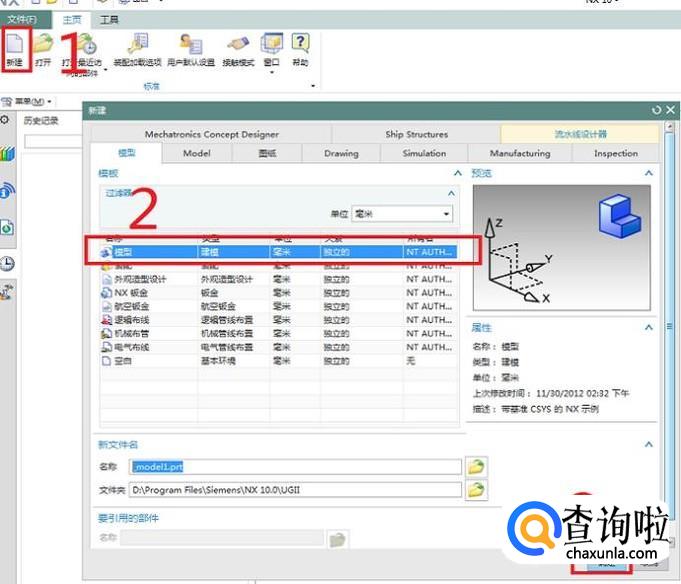

  打开UG10.0软件，新建一个模型文件，具体步骤见下图红色框选1、2、3。


• 02

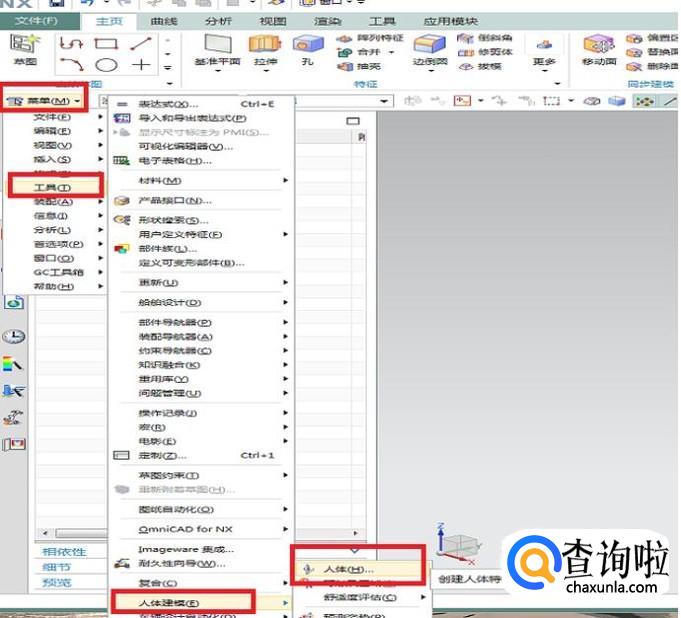

  找到“人体建模”这个命令。具体步骤见下图红色框选：【菜单】【工具】【人体建模】【人体】。

  我们之前多次使用UG都是【插入】，没想到这个“人体建模”命令竟然是藏在【工具】下面。


• 03

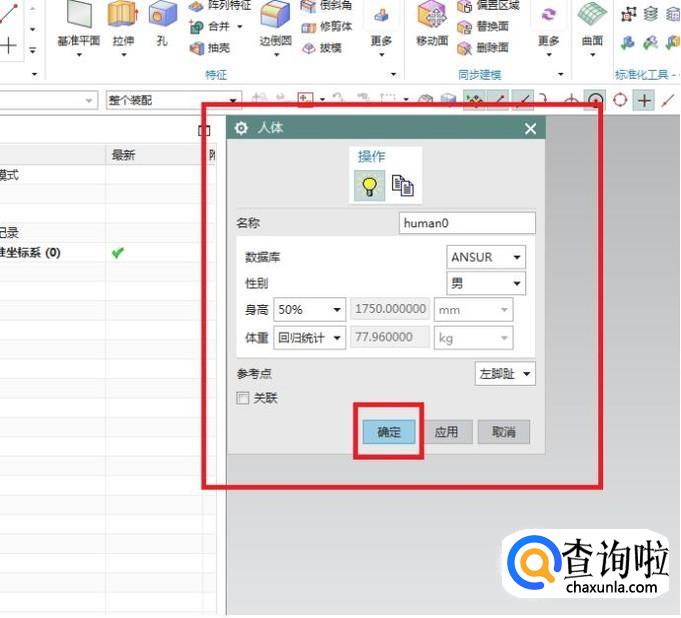

  上一步激活了“人体建模”命令，软件就会弹出“人体”对话框，如下图所示，在这个对话框中我们可以选择人体的性别、身高、体重、参考点等。
  笔者偷个懒，就选择默认的参数，直接点击“确定”


• 04

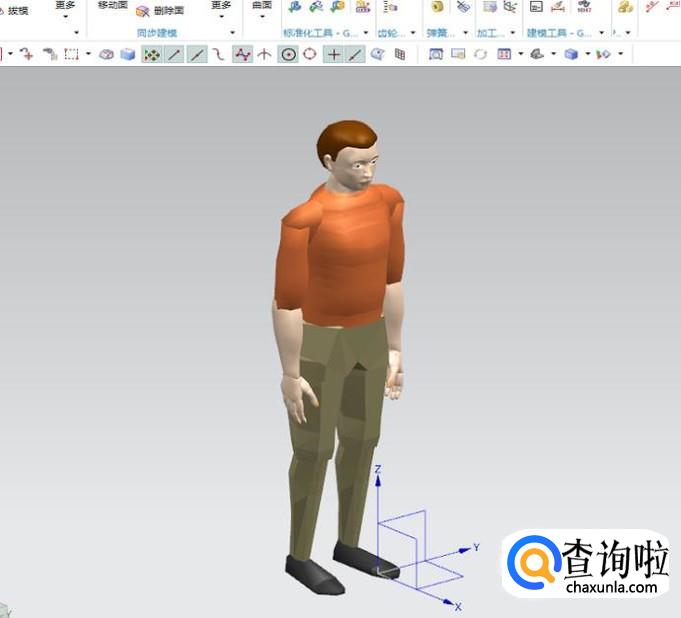

  然后人体模型就插入成功了，是不是很方便，很简单？？？没错，就是这么简单。

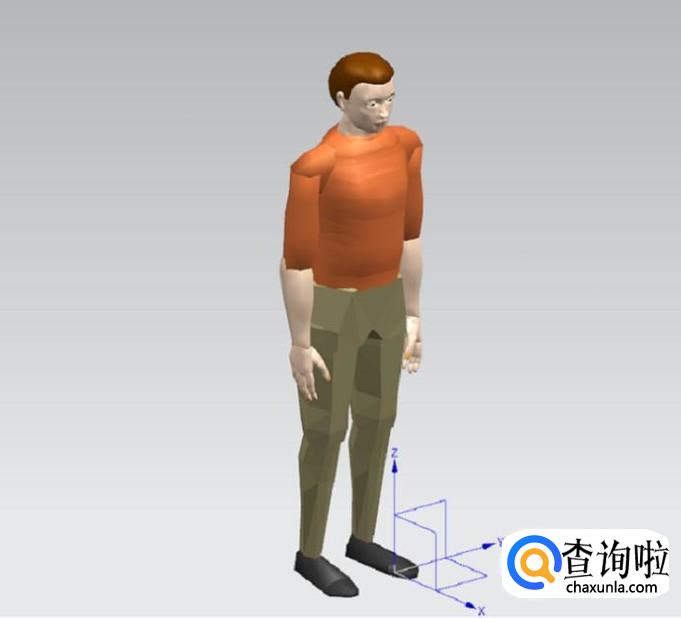

  人体插入成功之后，我们可以看到它默认的姿势如下图所示，然后我们也可是编辑人体的姿势，比如跳舞、抬腿、走路等。


• 05

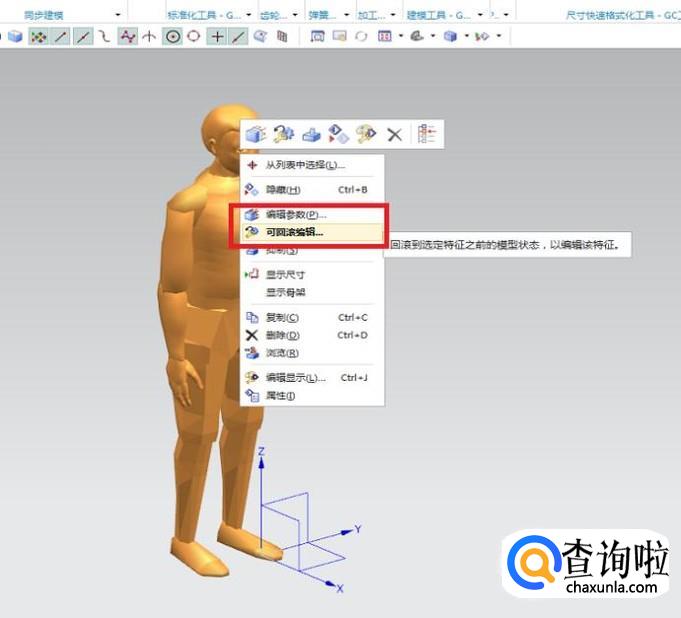

  如下图所示，鼠标左键选定人体模型，然后单击鼠标右键，在弹出的下拉菜单中找到“编辑参数”或者“可回滚编辑”，点击它，会弹出“编辑人体”的工具栏。


• 06

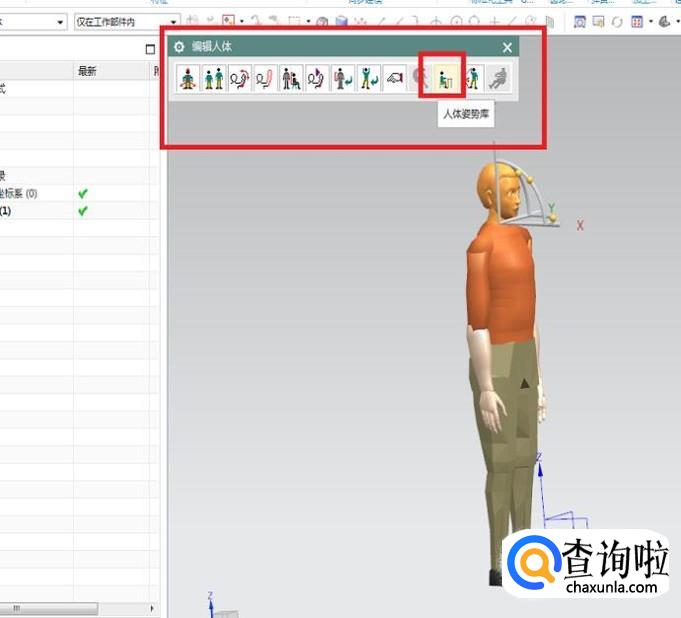

  如下图所示，在弹出“编辑人体”的工具栏中，我们可以随意编辑人体的一些参数，比如身高、手型等，但是我们这次的目的是要更改人体的姿势，所以我们主要是找到“人体姿势库”，如下图所示的小红色框选，点开它。


• 07

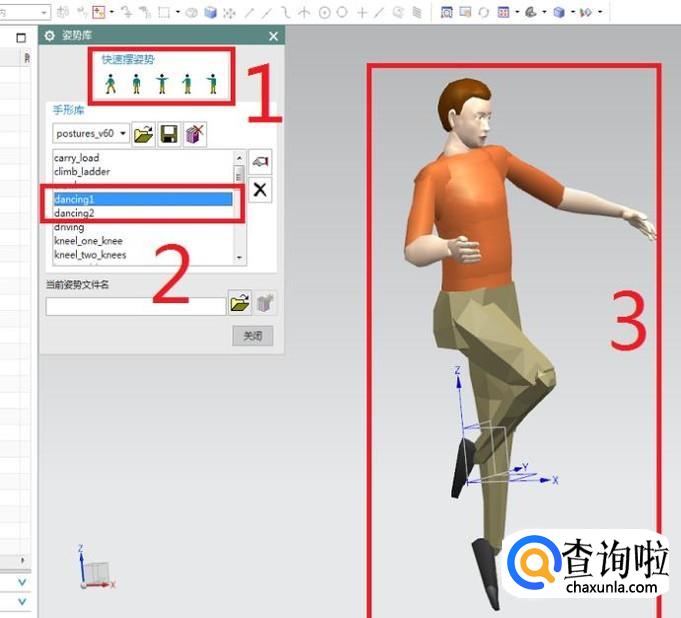

  如下图所示，“姿势库”对话框，笔者画了三个红色框选：
  1号红色框选是快速摆姿势，几个常见的姿势任我们选择：走路、伸展双臂等五个姿势。
  2号红色框选则比较多一点，比如我们选择的跳舞（dancing）的姿势就是在这里选的。
  3号红色框选则是预览效果，你选定一种姿势，它立马就给摆出来了。


• 08

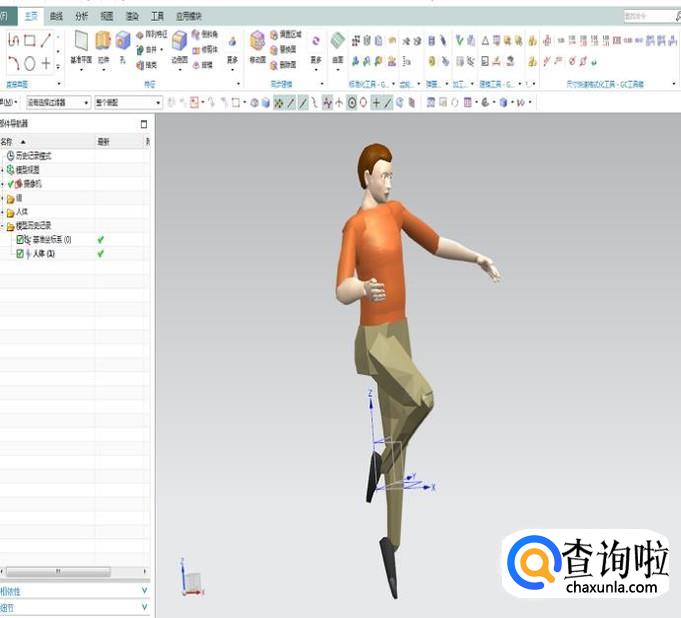

  姿势选择完毕，点击“关闭”就可以了，然后它就保持着我们所选的跳舞（dancing）的姿势。如下图所示。



工具/材料

电脑

UG10.0软件
