如何对caxa图层进行操作

工具/材料

电脑，CAXA电子图版

详细内容

• 01

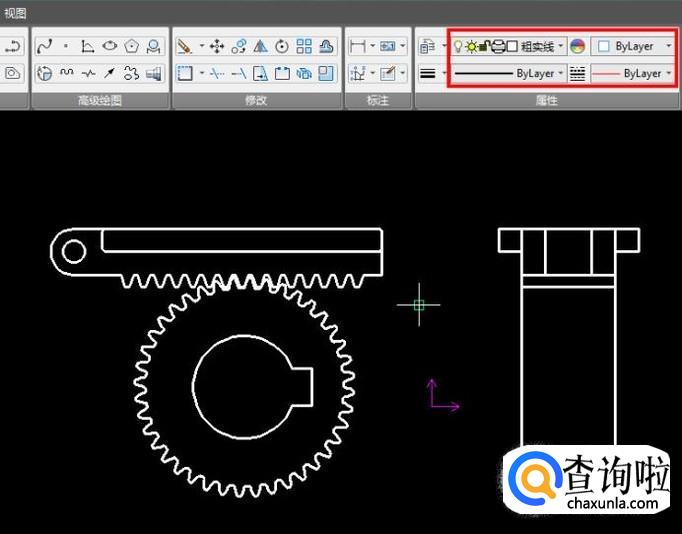

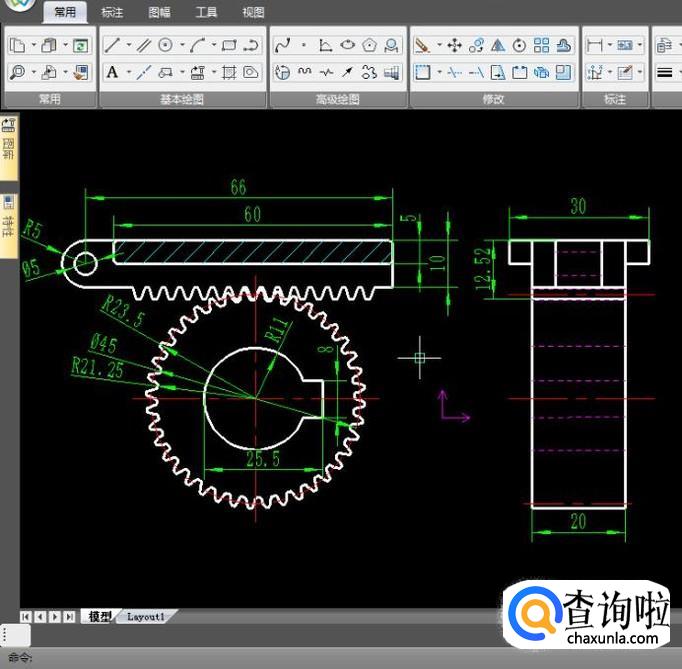

  首先打开需要编辑的图纸，可以看到会有多种颜色的线条，线条默认颜色及线形等属性都是官方长时间积淀下来的最佳选择，而且都是用图层来分类管理的；


• 02

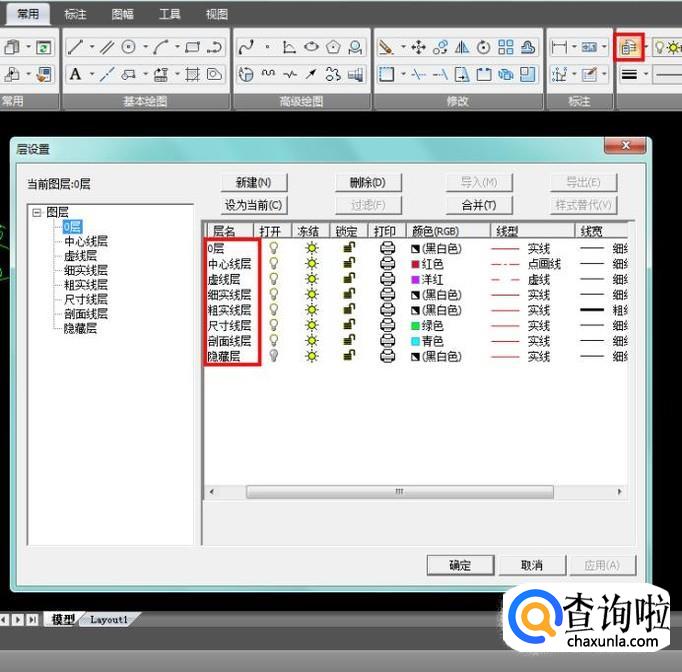

  下面来看看图层管理，点击“图层”按钮，打开管理界面，列有8个默认图层，每个图层的属性都是可以修改的；


• 03

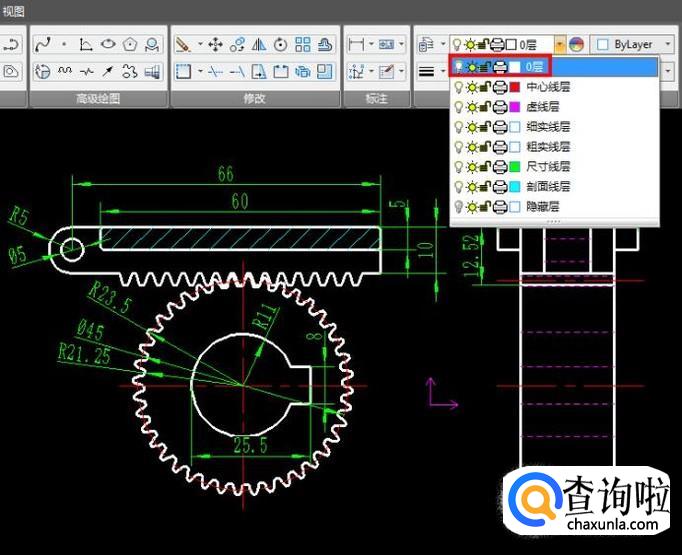

  0层也可以叫做基础层，图形都可以绘制在这个图层，但是不推荐，此外，如果图中的线条想要改变图层，只需选中需要修改的线条，下拉选选择图层即可，而且不会切换当前图层；


• 04

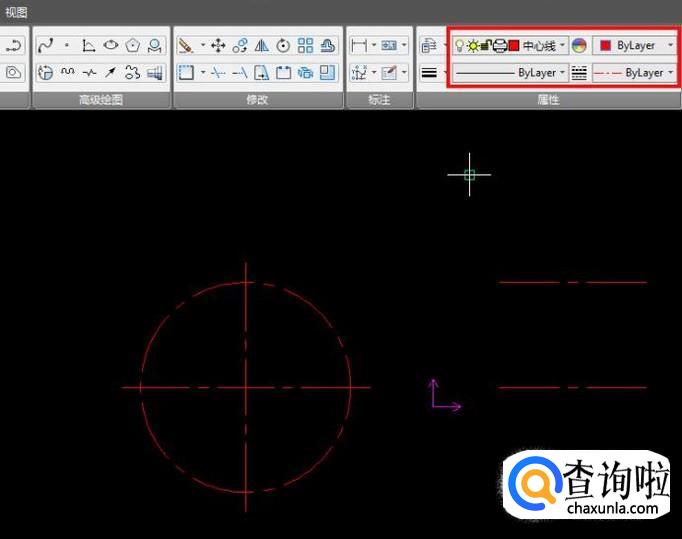

  中心线层，主要代表有圆形的存在，还有一些图形关系的辅助线，可以说是用于辅助识图；


• 05

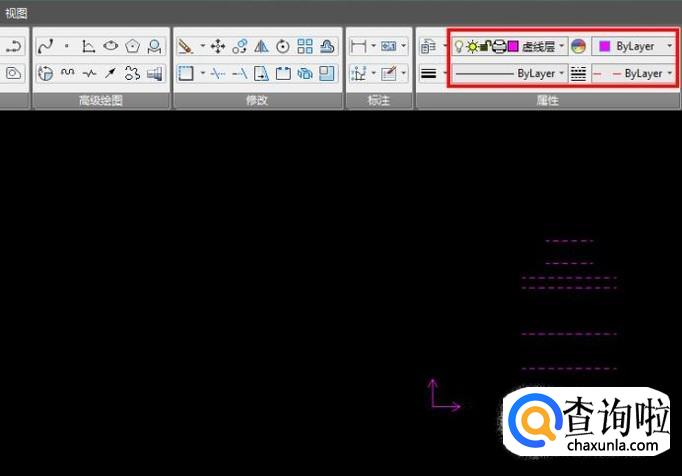

  虚线层，则是物体被遮挡轮廓的集合，轮廓真实存在，但图纸视角不可见，为了不影响可视轮廓而采用的；


• 06

  细实线层，这个包括的范围比较大了，除了可视的轮廓外基本都是细实线，一般用于真实复杂轮廓的简化表现，比如说螺纹；


• 07

  粗实线层，这是最主要的图层，图形所表现的结构基本能在这个图层看清楚，大部分的编辑工作也在这个图层；


• 08

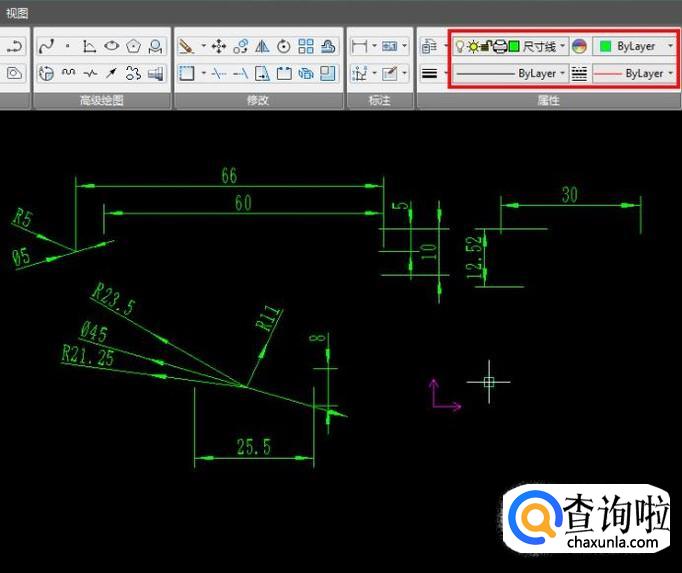

  尺寸线层，图形结构尺寸的全部汇集，图形都是按比例绘制的，绘制的图形没问题，尺寸就不会有问题；


• 09

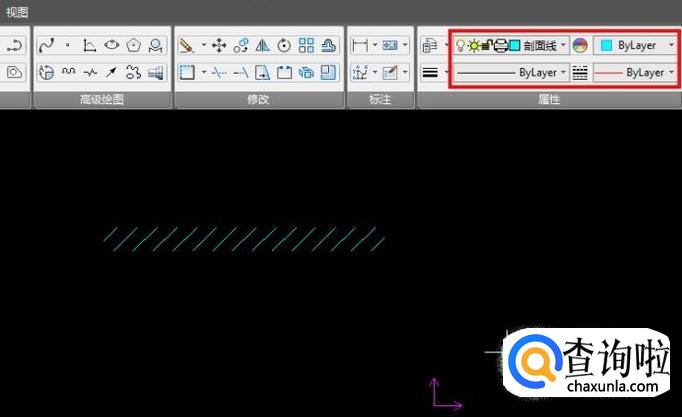

  剖面线层，其实这个可以归到细实线层，但是为了整体的识图效率，还是有必要单独分出一个图层的；
  隐藏层可以作为一个辅助图层，它通常是不显示的，需要用的时候才打开；



特别提示

图层对于图纸的规划很有帮助，不限于已有图层，可以按需新增；
