SolidWorks如何将未约束草图一键定义

详细内容

• 01

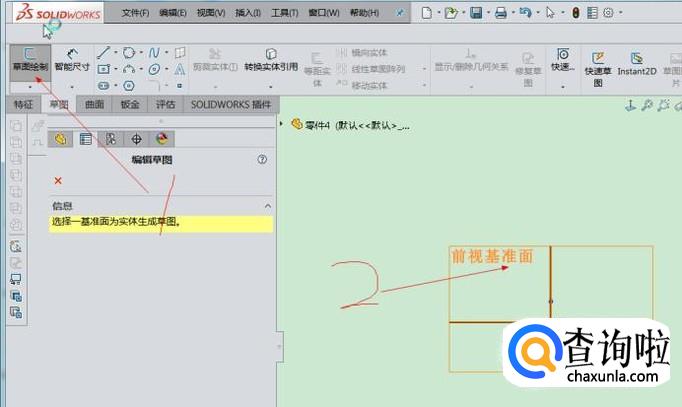

  一、点击草绘。二、选择草绘平面。


• 02

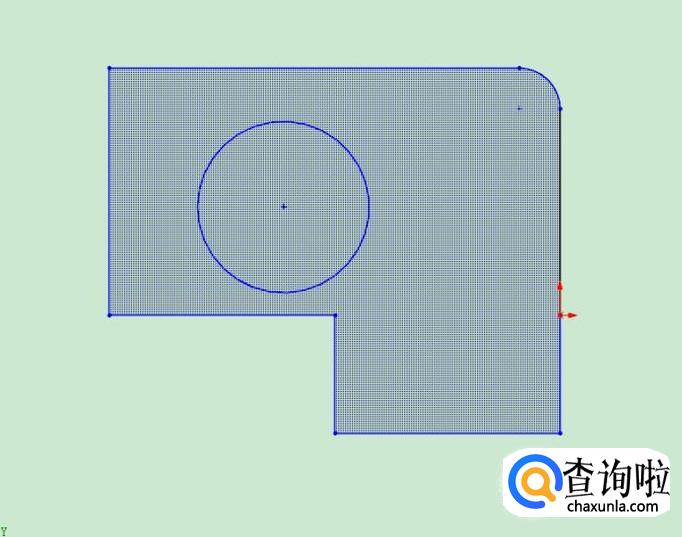

  绘制一个未定义，没有约束的草图。


• 03

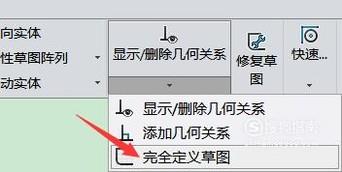

  点击显示/删除几何关系下方的小三角形图标，选择完全定义草图。


• 04

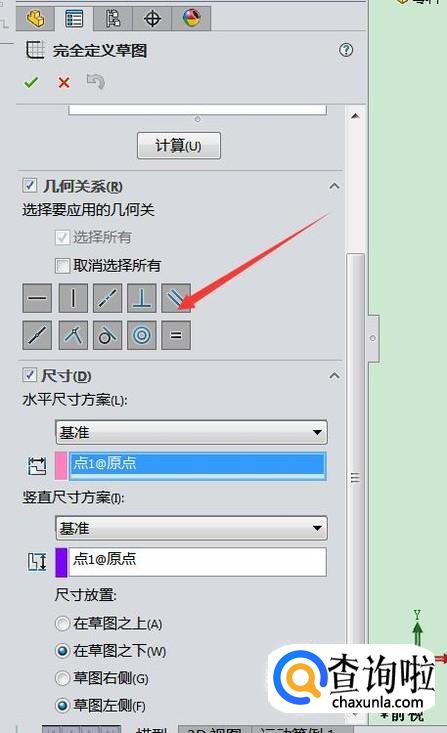

  在完全定义草图工具栏中可以添加草图中需要的约束。（灰色的图标是已经选中的意思。）


• 05

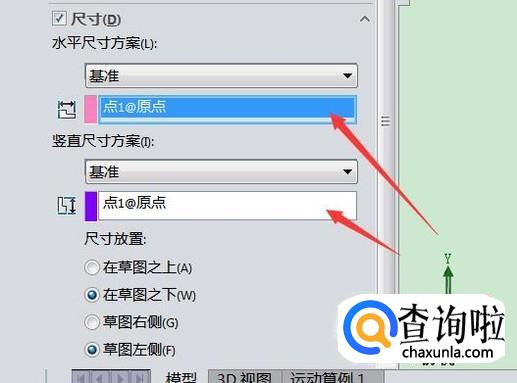

  选择尺寸的基准点，还可以在尺寸方案的下方窗口选择尺寸标注的方案。


• 06

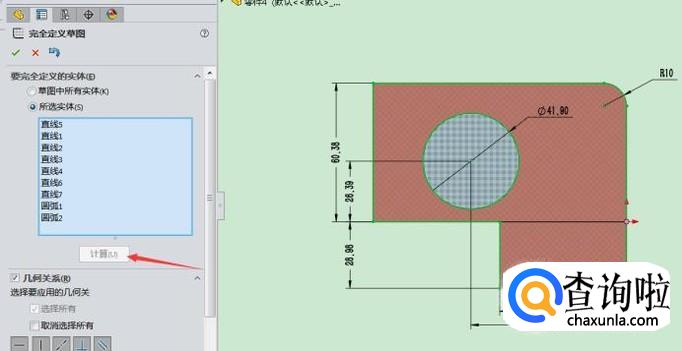

  点击计算。这时候电脑要等待一段时间，等电脑尺寸标注完毕，就可以看见一键标注完的尺寸。这时候无论怎么拖动它都不会改变了。


• 07

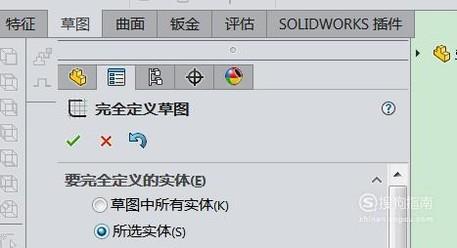

  一、绿色的打钩确定，完成草绘。二、红色打叉退出。三、蓝色图标返回未定义尺寸的时候。



工具/材料

装有SolidWorks的电脑
