UG10.0中如何直接插入圆柱体？

工具/材料

电脑

UG10.0软件

详细内容

• 01

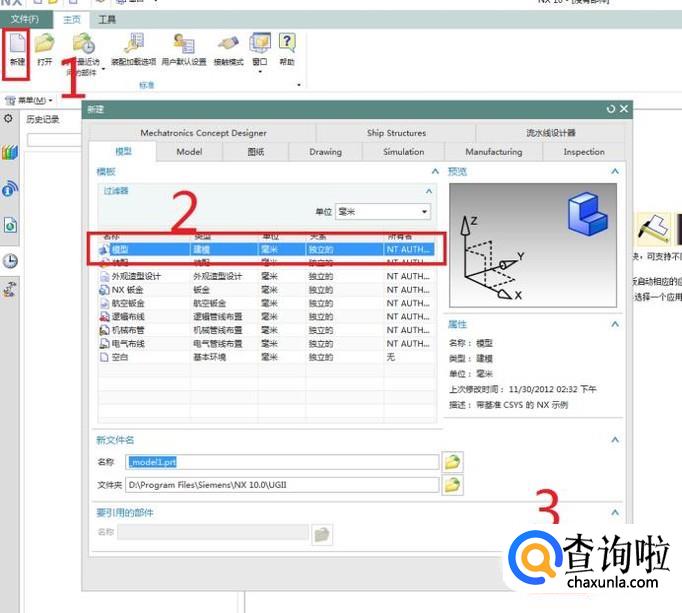

  打开UG10.0软件，新建一个模型文件。具体步骤见下图红色框选1、2、3。
  再说一遍，这真不是凑字数，凑步骤，只要是用UG建模，这一步都是必须的。


• 02

  找到“圆柱体”命令，并激活它。具体步骤如下：

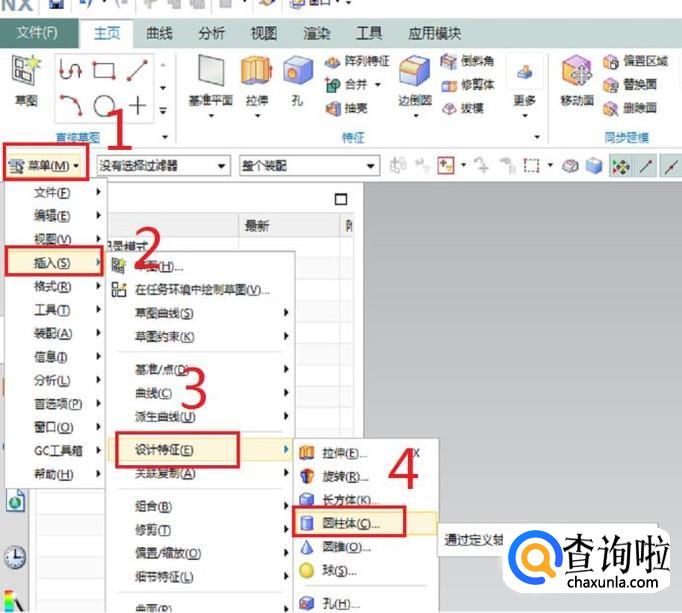

  执行【菜单】【插入】【设计特征】【圆柱体】（还不懂的可以看下图红色框选，笔者都标注了序号1、2、3、4）


• 03

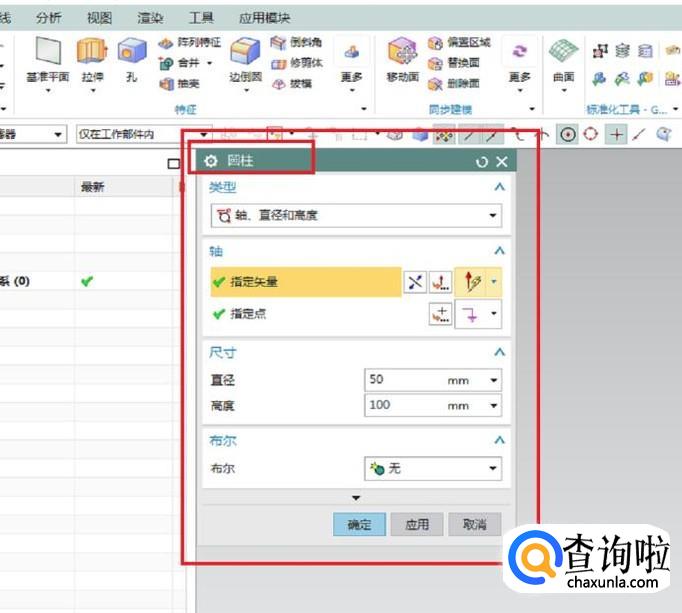

  激活“圆柱体”命令，会弹出下图所示的“圆柱”对话框。对于初次使用这个方法插入圆柱体的同学们，一定要仔细看明白对话框中的信息，它会告诉我们操作顺序、操作内容：类型、轴、尺寸都是必须设置的。


• 04

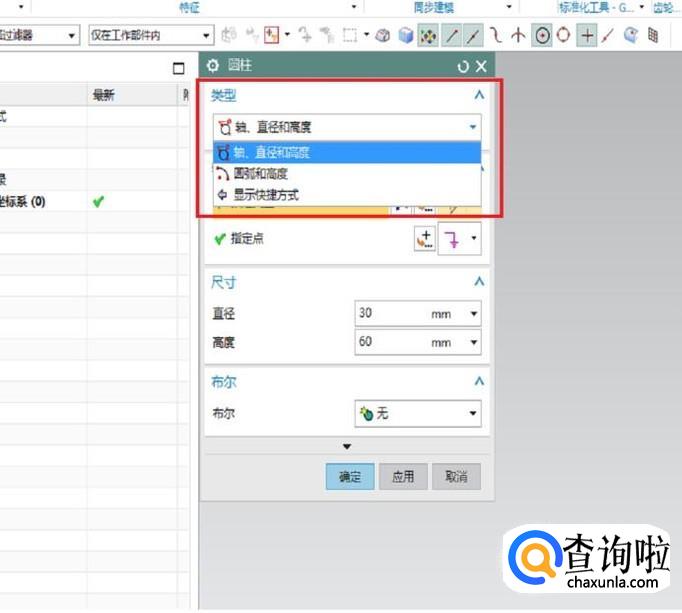

  如下图所示，我们先设置类型：软件系统默认的类型是“轴、直径和高度”，但是我们点开它的选项，发现还有一种类型是“圆弧和高度”。笔者习惯的还是还是系统默认的类型，所以就不改了，这一点开只是为了让你们知道有这么个选项可以给我们选择。


• 05

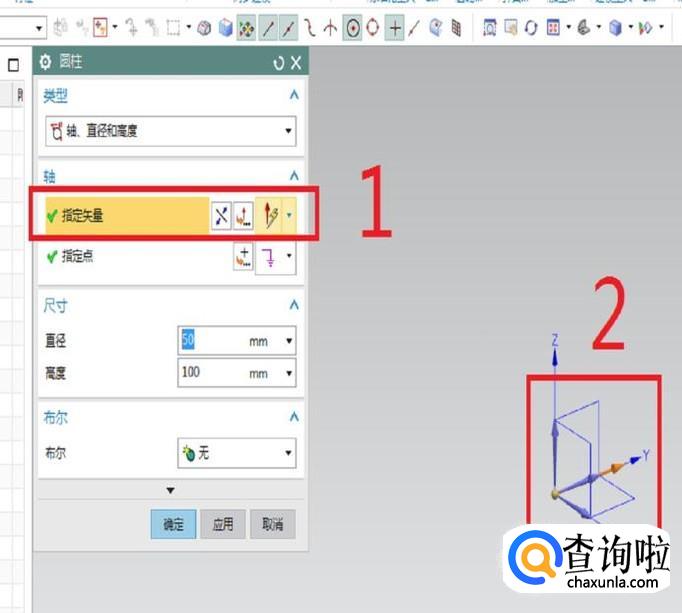

  类型选择完毕，下面需要设置的就是“轴”了。“轴”有两个需要设置，一个是指定矢量（如下图1号红色框选），一个是指定点。
  首先，点我们采用默认的坐标原点，不去理会，矢量默认的是Z轴，笔者改一下，笔者选择Y轴（如下图2号红色框选）。


• 06

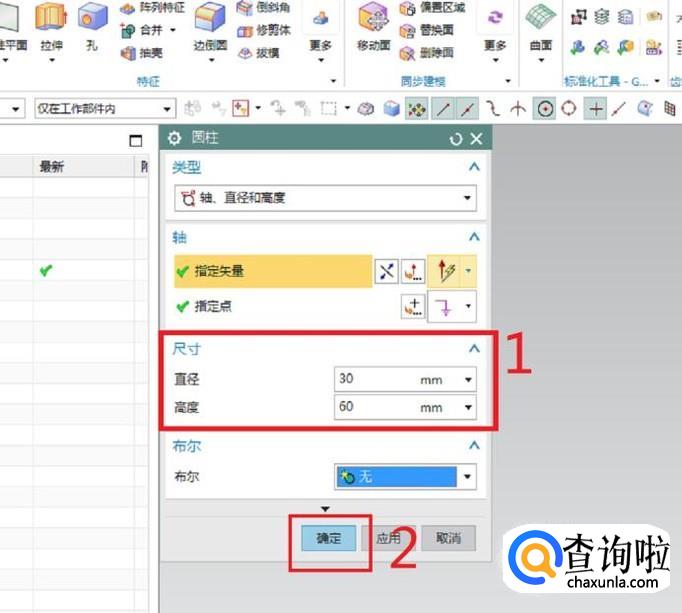

  类型、轴都设置好了，接下来设置尺寸，我们知道圆柱就两个关键尺寸，一个是直径，一个是高度，直径决定这圆柱的粗细，高度决定着圆柱的长短。系统默认的是尺寸是直径50高度100，为了方便演示，笔者改一下直径30高度60（见下图1号红色框选）。
  如下图所示，尺寸设置完了，就点击2号红色框选中的“确定”，完成圆柱体的插入操作。


• 07

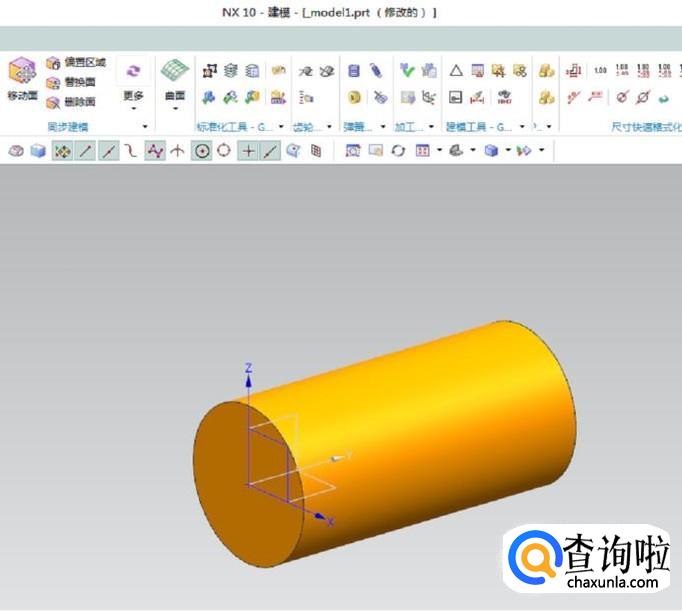

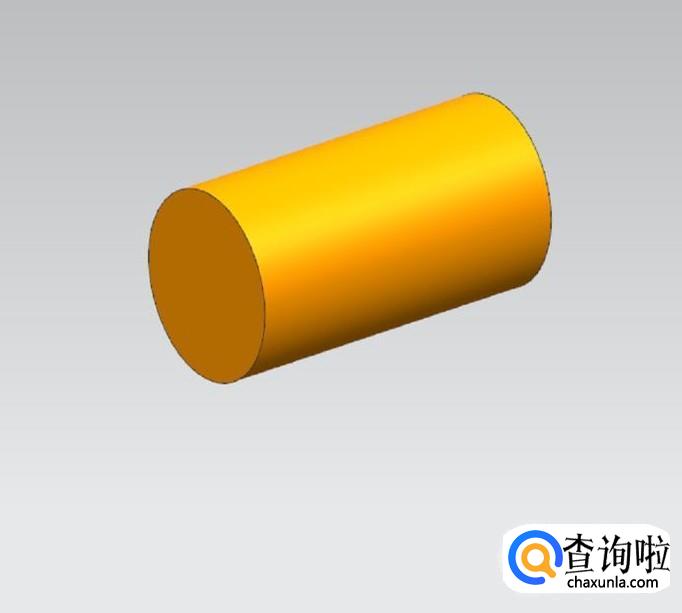

  如下图所示，圆柱体插入成功。



特别提示

相信细心的同学们应该注意到“圆柱”对话框中还有“布尔”没有设置，因为这里只有单个的圆柱体，无法进行布尔求和，更不能进行布尔求差，所以笔者没去管它。记住，想要用布尔，必须有两个实体才行。
