Pro/e如何造立体五角星？

详细内容

• 01

  如下图所示，
  首先点击标题栏中的“文件”，
  然后在其弹出的下拉菜单中点击“新建”，

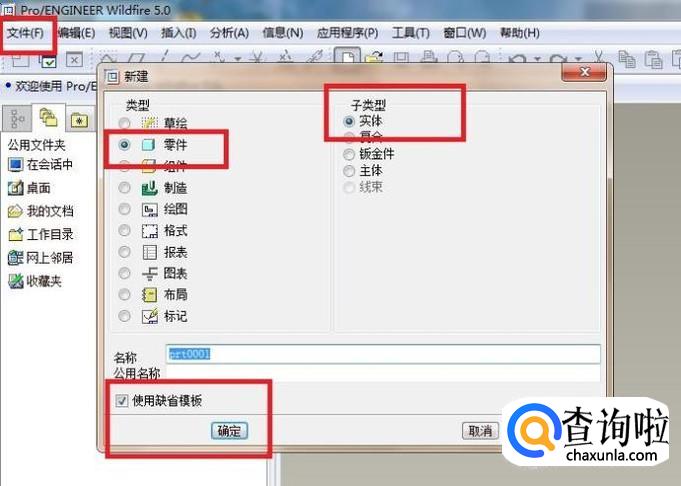

  之后在弹出的“新建”对话框中：类型选择零件，子类型选择实体，
  为了省事，可以勾选“使用缺省模板”，
  最后点击“确定”，
  至此，
  完成了一个空白文件的创建。


• 02

  如下图所示，
  进入到三维建模状态，

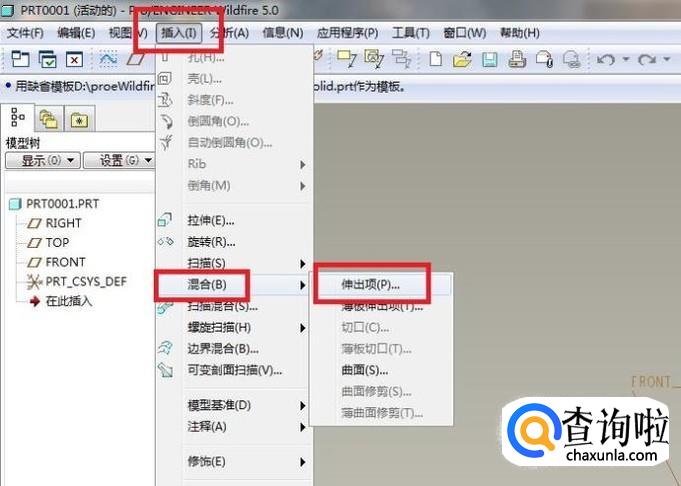

  首先点击标题栏中的“插入”，
  然后在其展开的下拉菜单中点击“混合”，
  再在“混合”展开的下拉菜单中点击“伸出项”。


• 03

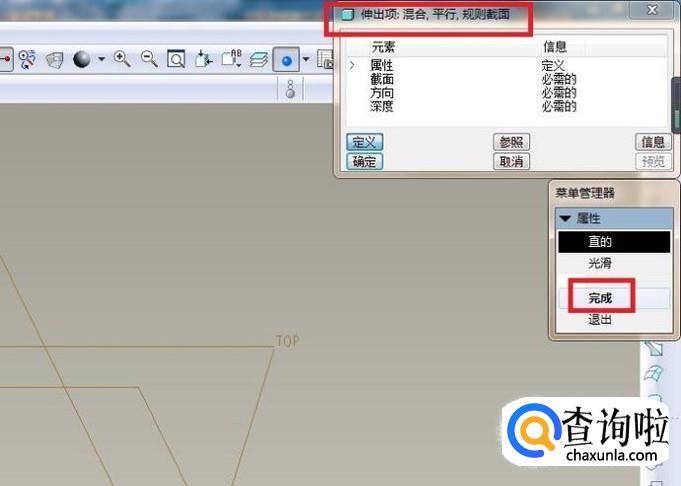

  如下第一幅图所示，

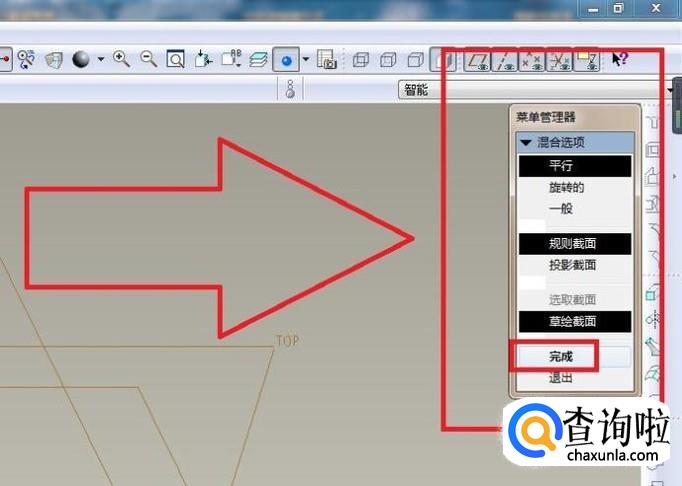

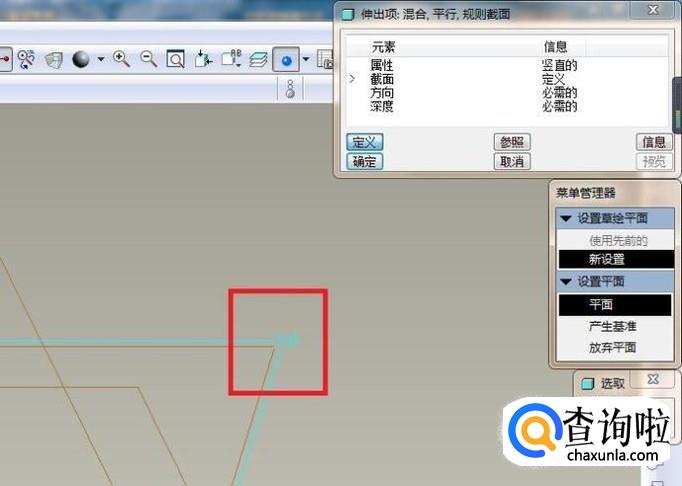

  软件的右边出现了一个“菜单管理器”，看着信息可以点击“完成”；
  然后出现如下第二幅图所示，
  出现了“伸出项：混合，平行，规则截面”对话框，菜单管理器也发生了变化，属性默认是直的，我们点击“完成”；
  然后出现如下第三幅图所示，
  我们选择“TOP面”；

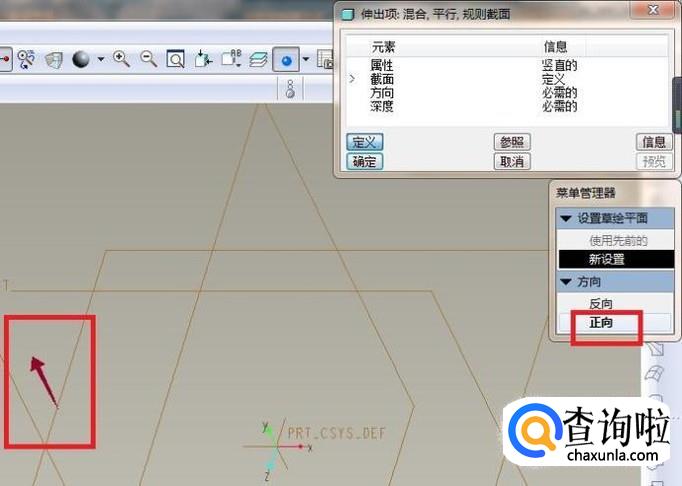

  再然后出现如下第四幅图所示，
  我们选择“正向”，

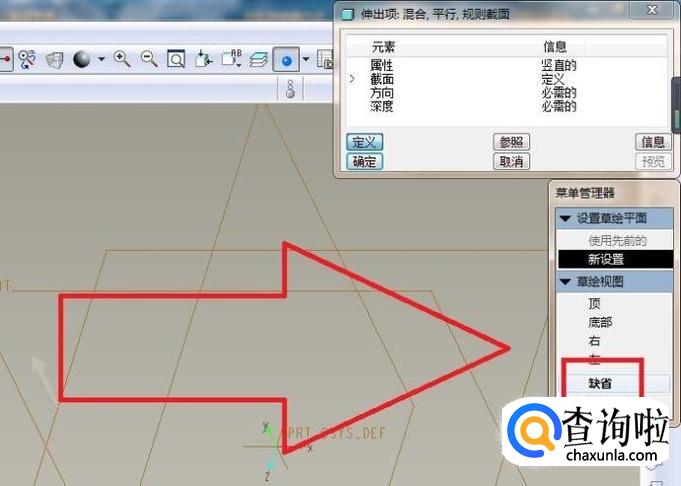

  最后出现如下第五副图所示，
  我们选择“缺省”。
  完成以上菜单管理器的设置，
  我们将进入到草绘状态。


• 04

  如下图所示，

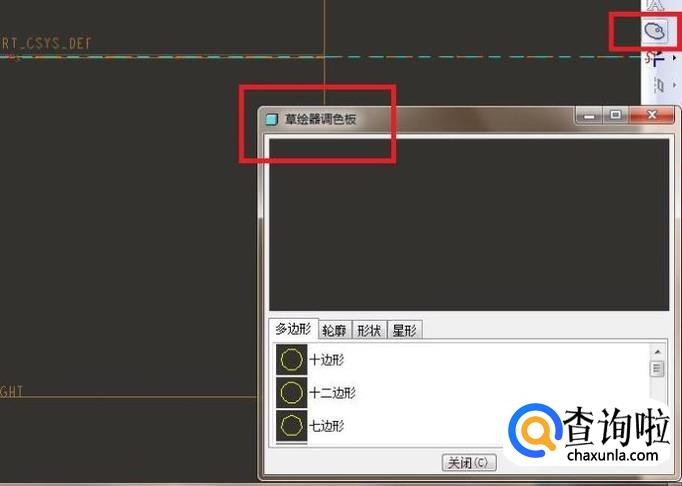

  点击右边工具箱中的“草绘器调色板”图标，
  然后出现一个“草绘器调色板”对话框。


• 05

  如下图所示，

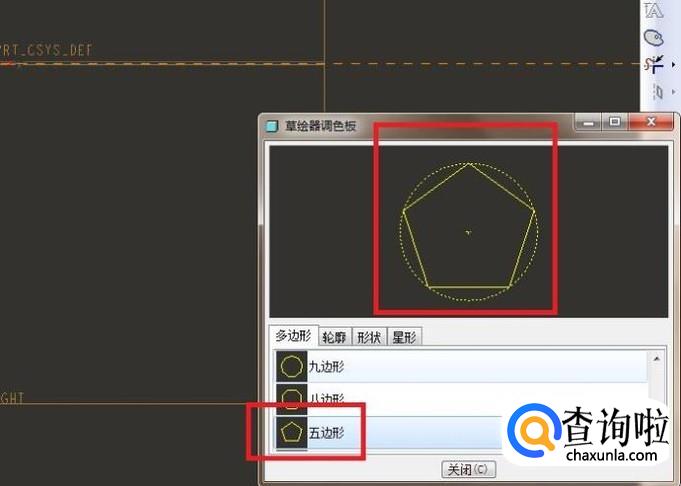

  在对话框中找到五边形，
  然后用鼠标左键双击它。


• 06

  如下图所示，

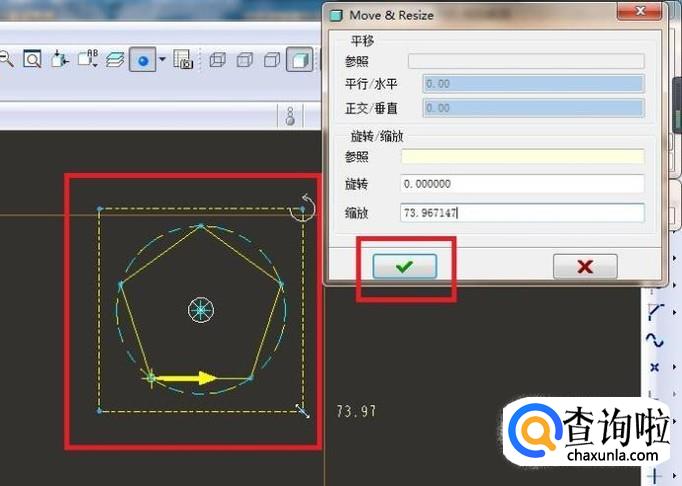

  在草绘区域空白处单击鼠标左键，
  草绘区域就出现一个正五边形，
  同时右上角会出现一个对话框，
  对话框中我们只要点√就可以了。


• 07

  如下图所示，

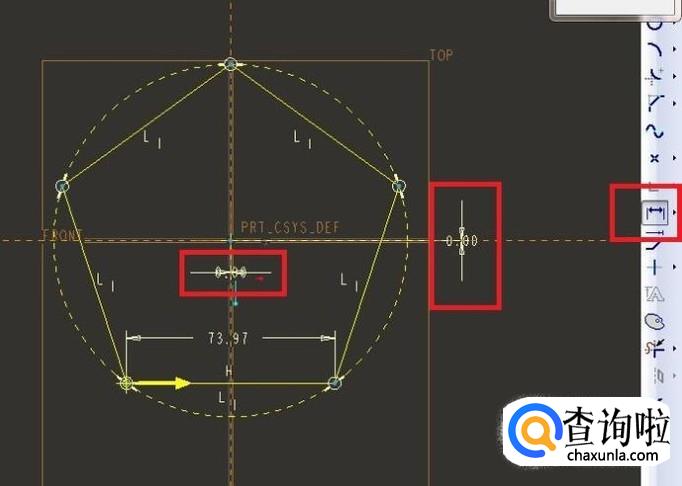

  点击右边工具箱中的“标注”图标，
  将正五边形的中心点通过标注约束到坐标原点上。


• 08

  如下图所示，

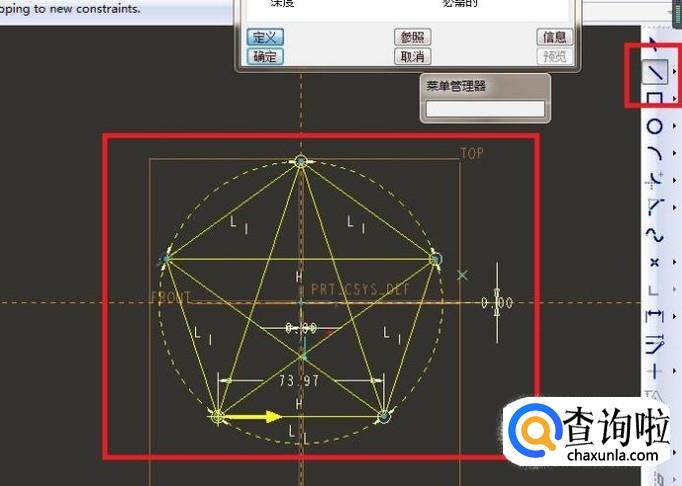

  点击工具箱右边的“直线”图标，
  将正五边形按照下图所示进行两两连接。


• 09

  如下图所示，
  点击右边工具箱中的“裁剪”图标，

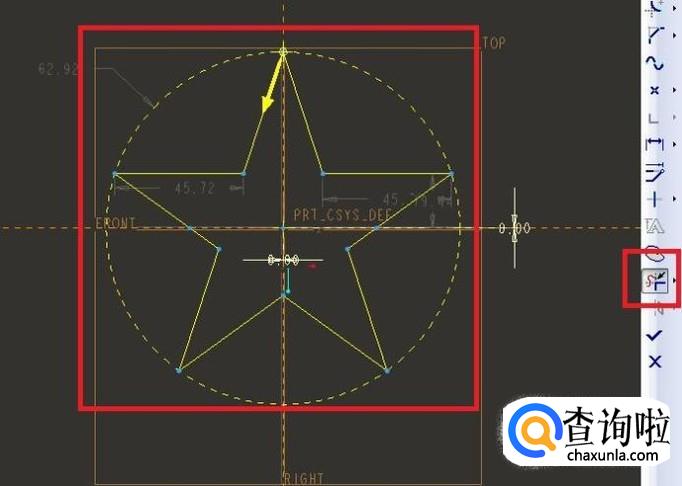

  将图形裁剪成下图中所示的五角星形。


• 010

  如下图所示，

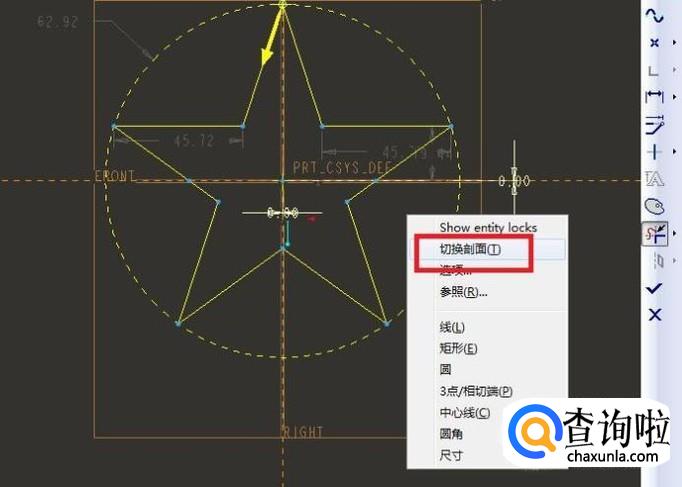

  在草绘空白区域长按鼠标右键至出现下拉菜单为止，
  在出现的下拉菜单中点击“切换剖面”。


• 011

  如下图所示，
  成功的切换了剖面，
  可以看到五角星的线段都变暗了，

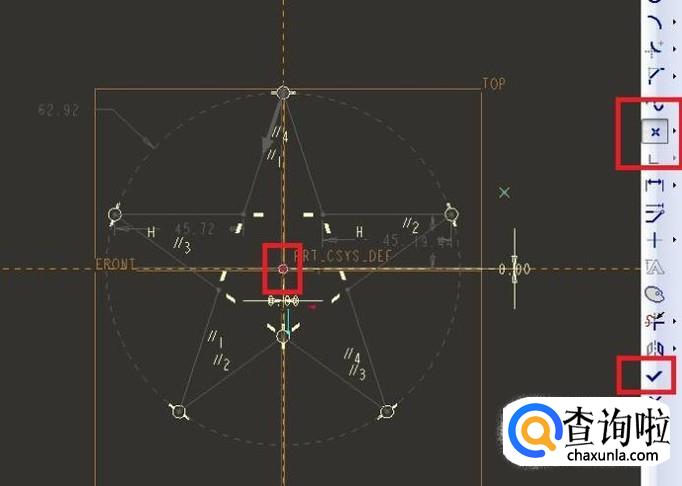

  然后点击右边工具箱中的“点”图标，
  在草绘区域坐标原点创建一个“点”，
  最后点击右边工具箱最下方的√。


• 012

  如下图所示，

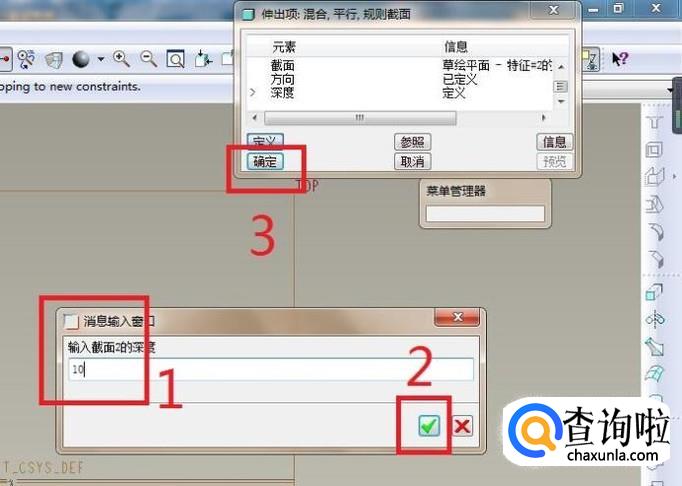

  出现一个“信息输入窗口”，
  这要求我们输入截面2的深度，
  笔者输入了10（见1号红色框选），
  然后点击2号红色框选中的√，
  之后点击“伸出项：混合，平行，规则截面”对话框左下角的“确定”（也就是3号红色框选）。
  至此，

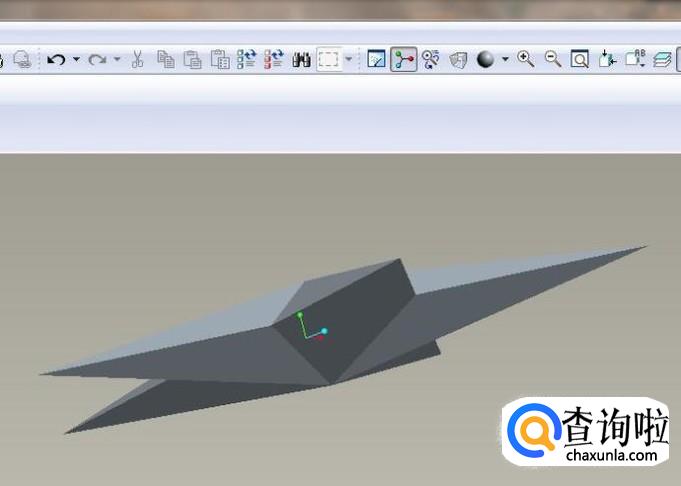

  立体五角星的半边实体就造好了。


• 013

  如下图所示，

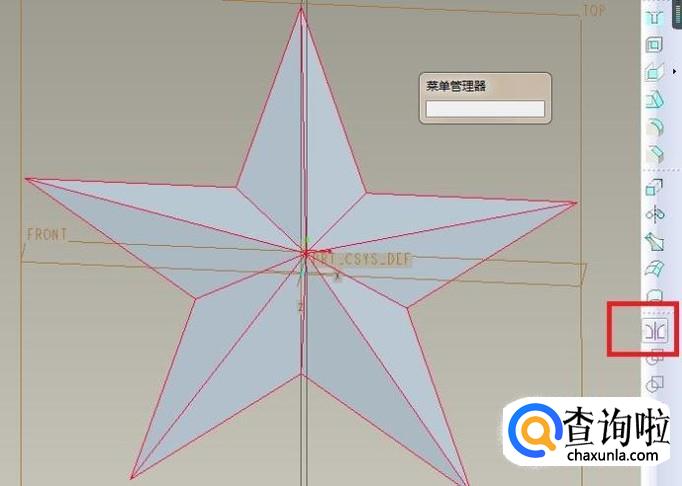

  选中实体，
  点击右边工具箱中的“镜像”图标。


• 014

  如下图所示，
  见软件左上角的信息提示部分，

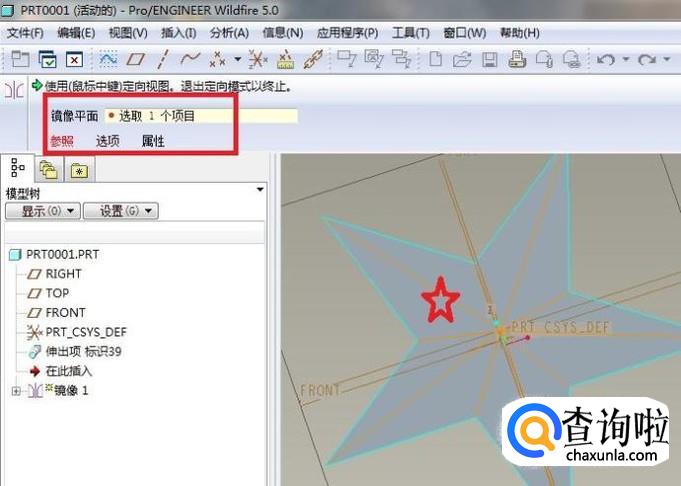

  要求我们选择“镜像平面”，
  看红色五角星所在的那个发光的平面，
  那就是我们选择的平面。


• 015

  如下图所示，

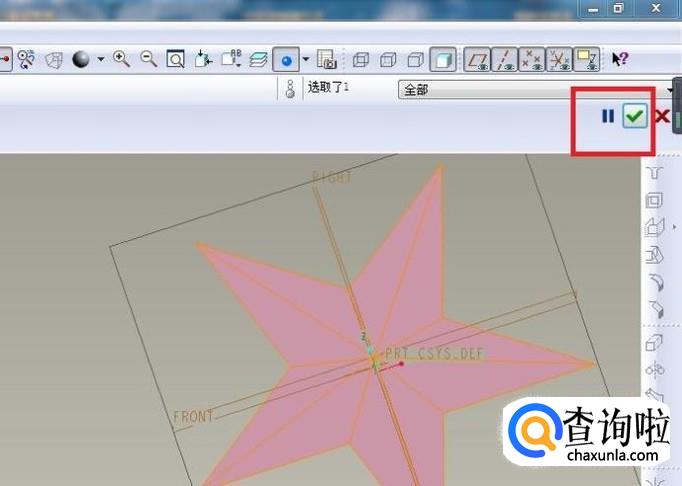

  红色平面意味着我们选择成功，
  然后将目光转移到软件的右上角，
  那里有个√等着我们去打。


• 016

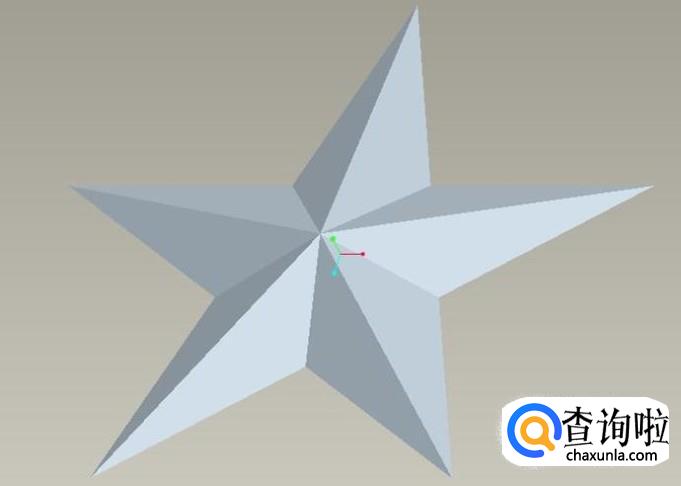

  如下图所示，

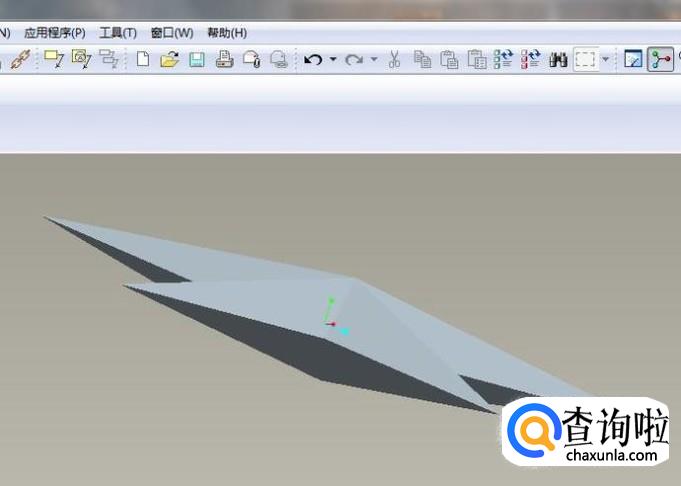

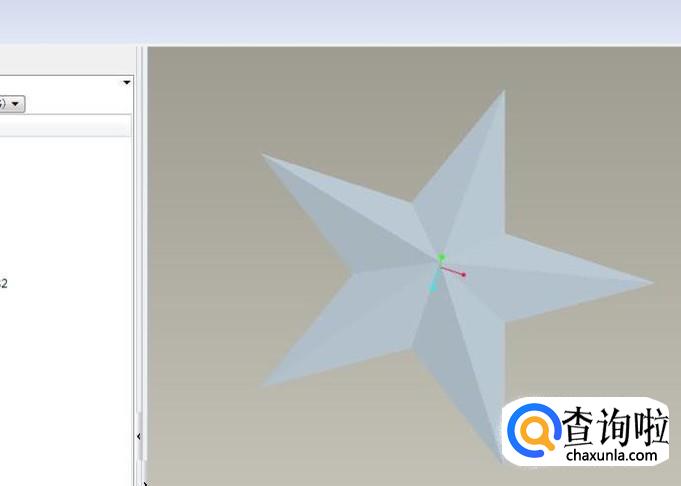

  一个立体的五角星就创建成功了，
  虽然不是红色的，
  但是我们可以给它上色，
  这里笔者偷个懒，就不上色了，
  有兴趣的你们可以自己去试试。



工具/材料

电脑

Pro/e5.0软件
