如何用SolidWorks造一个粮仓模型？

工具/材料

电脑

SolidWorks软件

详细内容

• 01

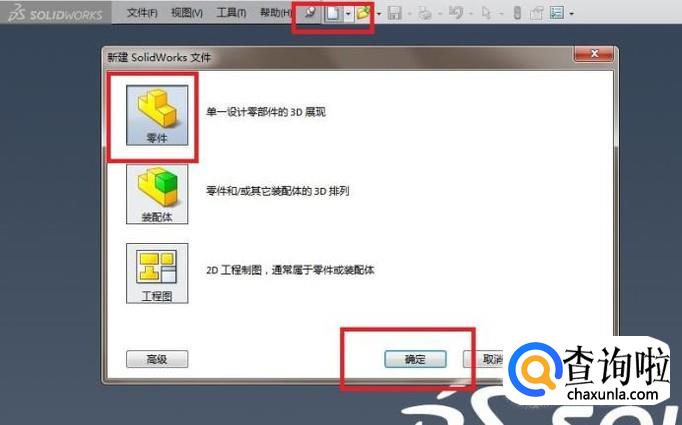

  如下图所示，
  打开SolidWorks软件，
  新建一个空白的零件文件。


• 02

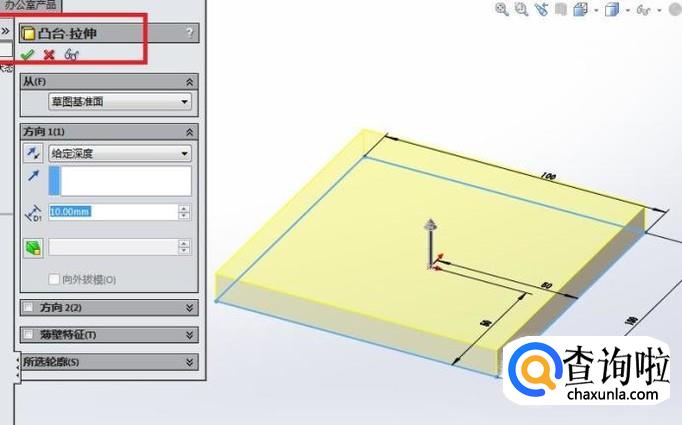

  如下图所示，
  先用“拉伸凸台/基体”命令造一个100x100x10的长方体作为地面，放置粮仓。


• 03

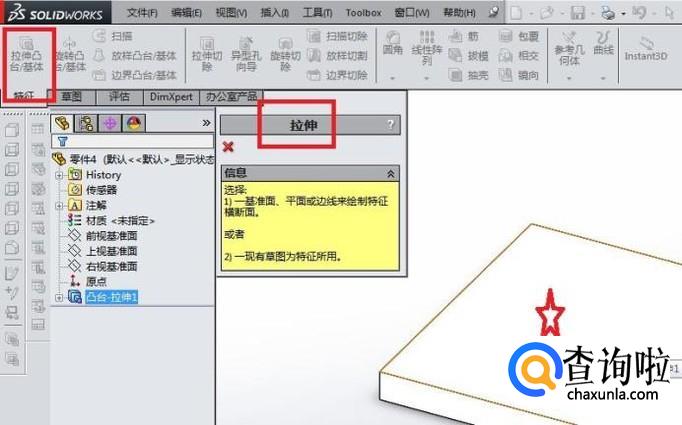

  如下图所示，
  点击特征工具栏中的“拉伸凸台/基体”图标，
  弹出“拉伸”对话框，
  选择红色五角星所在的长方体的上表面为草绘平面。


• 04

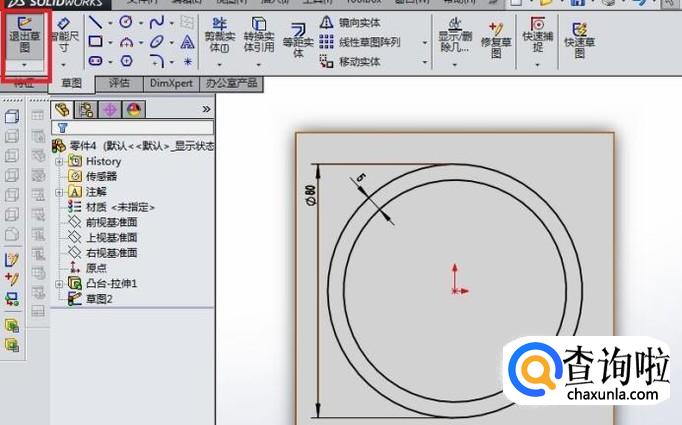

  如下图所示，
  进入到草图工作状态，
  点击工具栏中的“圆”图标，
  画一个同心圆，
  点击工具栏中的“智能尺寸”图标，
  标注大圆直径ø80，
  两圆厚度5，
  别忘了“退出草图”。


• 05

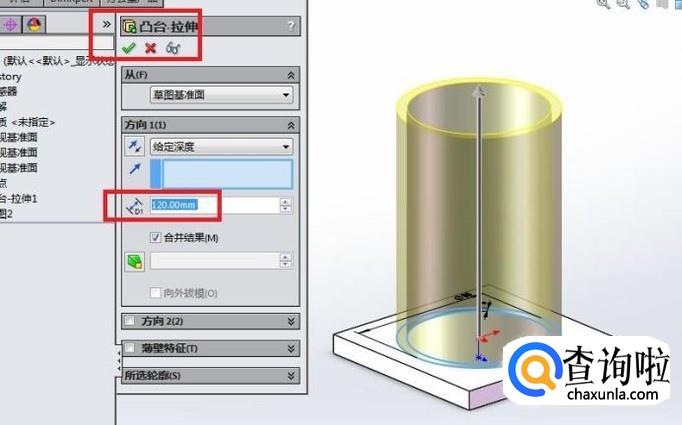

  如下图所示，
  退出草图之后，
  回到了“凸台-拉伸”对话框，
  设置拉伸高度120，其余默认，
  打√，完成粮仓墙壁的创建。


• 06

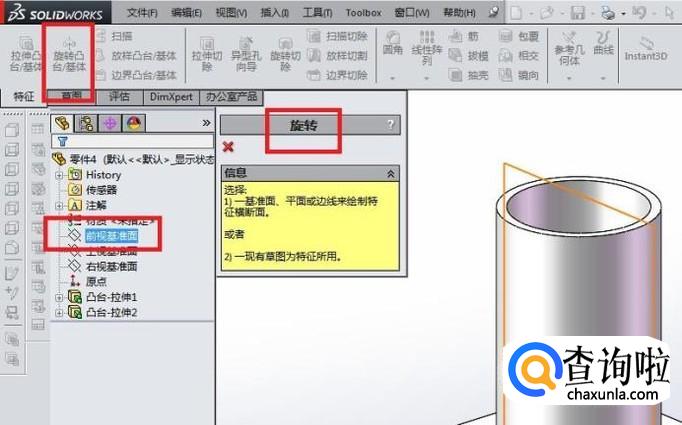

  如下图所示，
  点击特征工具栏中的“旋转凸台/基体”图标，
  出现“旋转”对话框，
  在设计树中点击“前视基准面”。


• 07

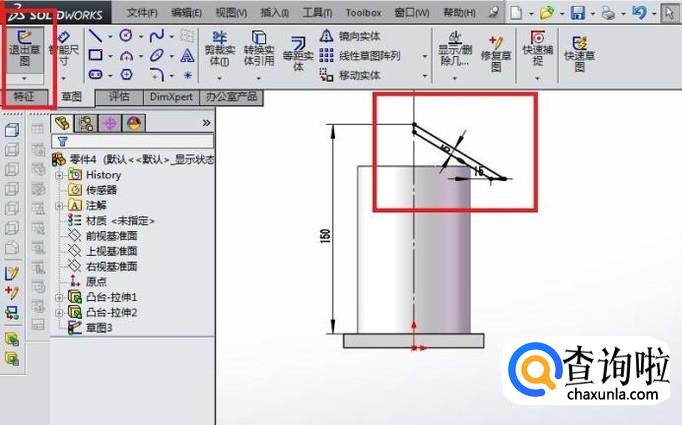

  如下图所示，
  进入到草图界面，
  点击工具栏中的“直线”图标，
  勾线作为构造线，
  以坐标原点为起点画一条向上的中心线，
  点击工具栏中的“直线”命令，
  画四条实线，
  点击工具栏中的“智能尺寸”，
  参考下图尺寸进行标注，（也可以添加约束）
  最后的形状与下图类似即可，
  最后别忘了“退出草图”。


• 08

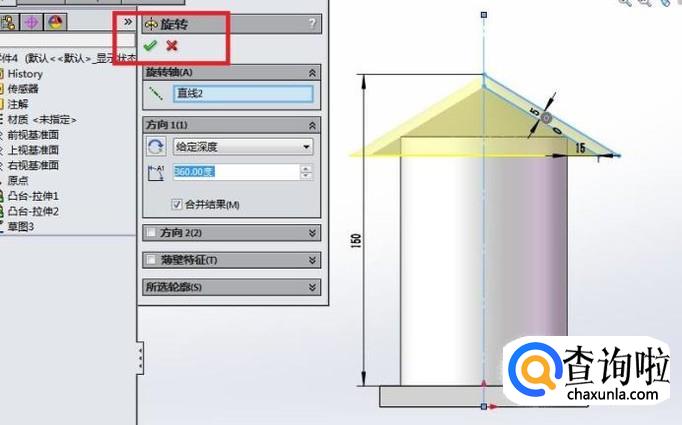

  如下图所示，
  回到了“旋转”对话框，
  因为在草图中画了中心线，
  所以这里的旋转轴默认为那条在中心线，
  直接就有预览效果了，
  所以直接打√就好了，
  完成粮仓顶盖的创建。


• 09

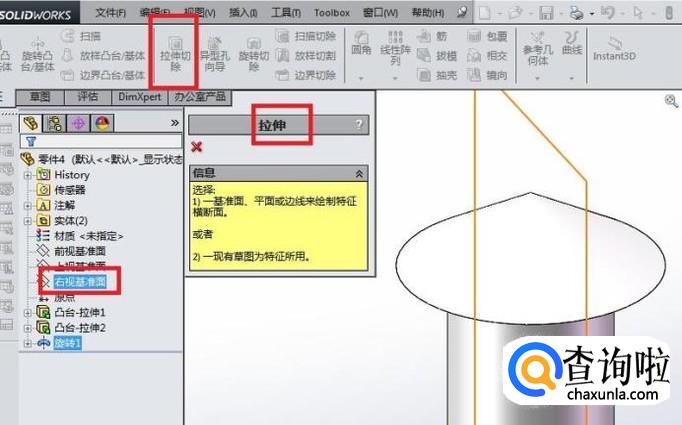

  如下图所示，
  点击特征工具栏中“拉伸切除”图标，
  在弹出“拉伸”对话框之后再设计树中选择“右视基准面”。


• 010

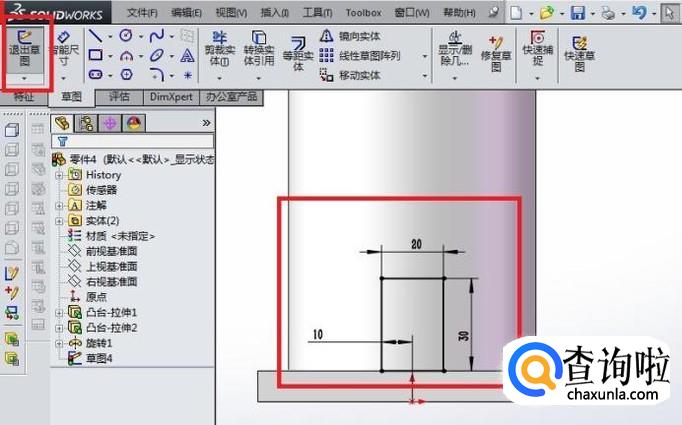

  如下图所示，
  又进入到草图界面，
  点击工具栏中的“矩形”图标，
  画一个矩形，
  点击工具栏中的智能尺寸，
  参考下图尺寸进行尺寸标注，
  最后“退出草图”即可。


• 011

  如下图所示，
  回到“切除-拉伸”对话框，
  看着预览效果还不错，
  直接点击√，
  完成粮仓门的创建。


• 012

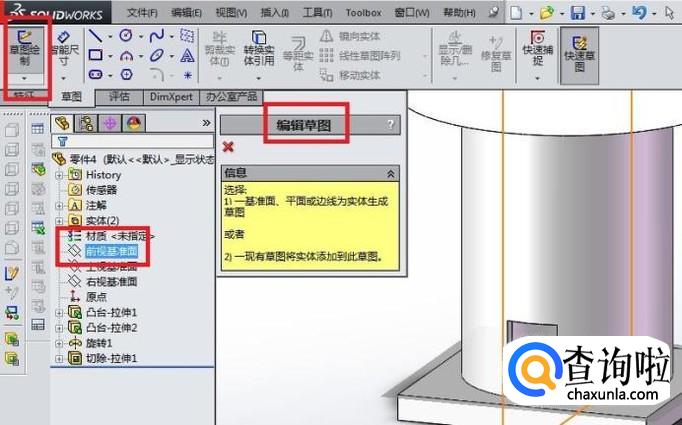

  如下图所示，
  继续点击草图工具栏中的“草图绘制”命令创建草图，
  在出现“编辑草图”对话框之后，
  在设计树中点击“前视基准面”。


• 013

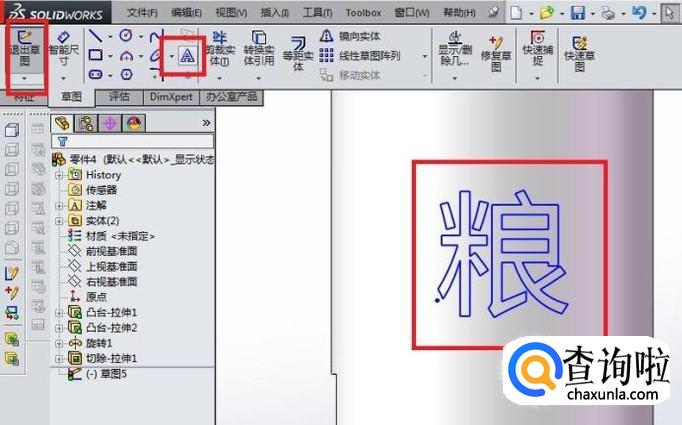

  如下图所示，
  又一次进入到草图界面，
  这次点击工具栏中的“A”（文字图标），
  出现“草图文字”对话框，
  在文字一栏中输入“粮”字，
  取消默认勾选的“使用文档字体”，
  随后点击亮起来的“字体”按钮，
  弹出“选择字体”对话框，
  在其中设置字体为“黑体”，样式常规，高度看着给，感觉合适就行，点击“选择字体”对话框中的“确定”按钮，
  回到“草图文字”对话框，打√，
  然后用鼠标左键去拖动文字的定位点，给它找个合适的地方，
  最后就是“退出草图”了。

  这一步的具体操作有点多，最后需要的就是一个合适的“粮”字。


• 014

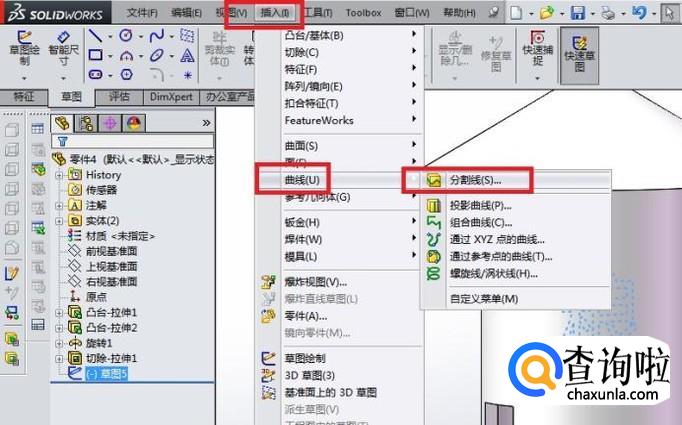

  如下图所示，
  执行【插入——曲线——分割线】，
  激活“分割线”命令。


• 015

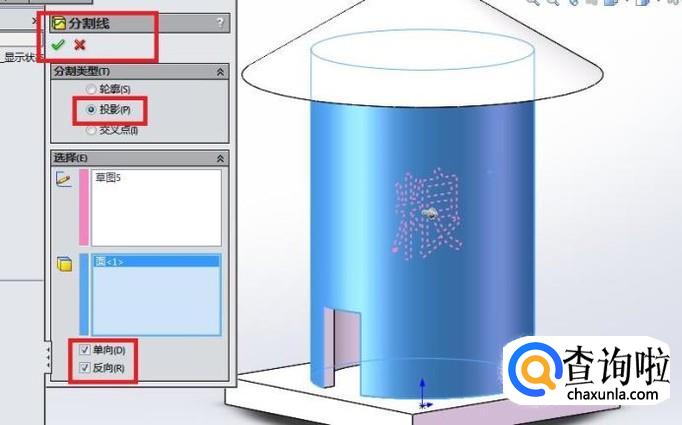

  如下图所示，
  弹出“分割线”对话框，
  分各类型默认投影，
  草图默认文字|“粮”，
  我们要勾线“单向”和“反向”这两个选项，
  然后就是打√。


• 016

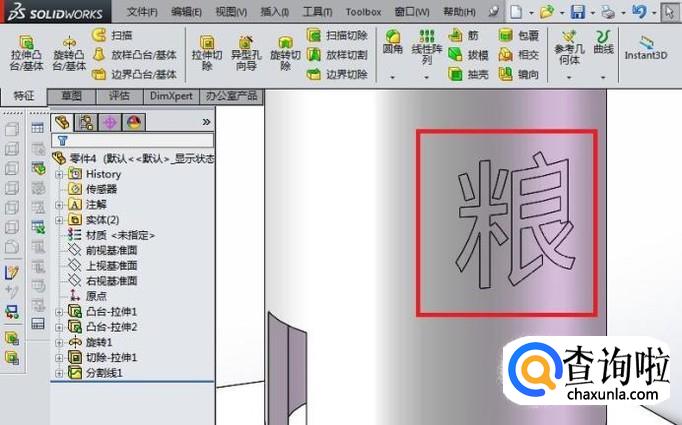

  如下图所示，
  完成了分割线的创建，
  文字“粮”已经到了粮仓的墙壁上。


• 017

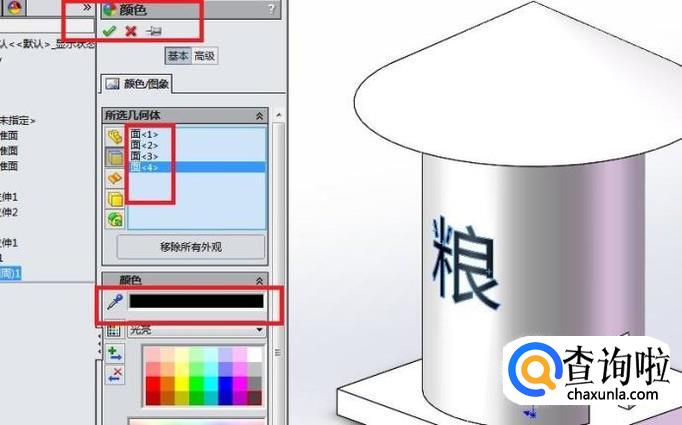

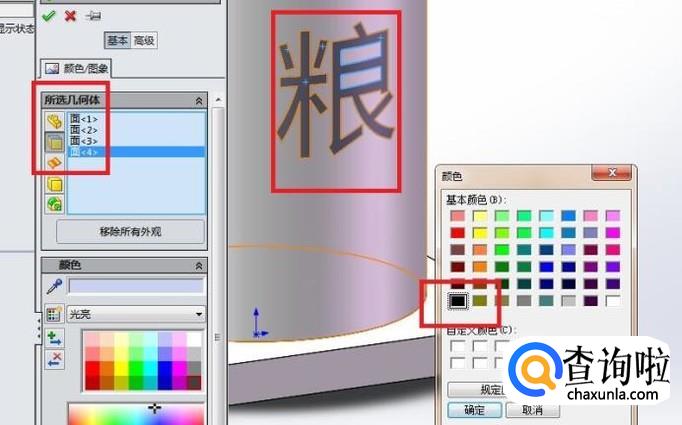

  如下图所示，
  给“粮”字填充颜色，好与墙壁区分，
  笔者选择了填充“黑色”。


• 018

  如下图所示，
  点击特征工具栏中的“线性阵列”下拉菜单中的“圆周阵列”，
  弹出“圆周阵列”对话框，
  要阵列的特征一栏选择“分割线”，
  角度180度，
  数量2个，
  方向选择“边线1”。


• 019

  如下图所示，
  原以为阵列过来的会将颜色一起阵列过来，
  看来还是要再上一次颜色了。


• 020

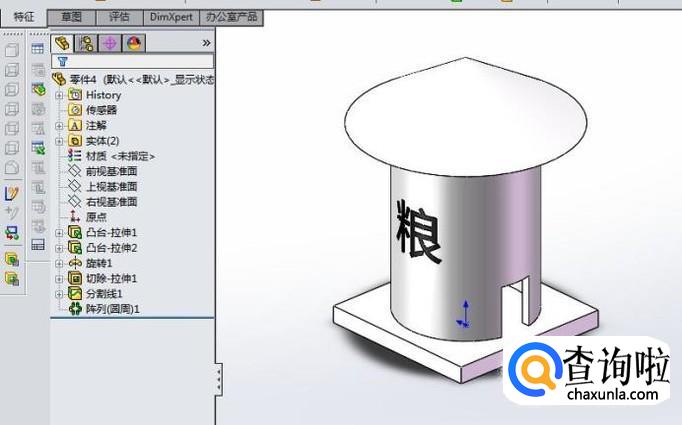

  如下图所示，
  一个简单的粮仓模型就创建好了，
  虽然与实际上的粮仓有很大区别，
  但是与书上那简单到极致的图片比起来觉得还不错。



特别提示

如果对粮仓的外形颜色不满意，也可以单独给它们指定颜色，直到自己喜欢为止。
