双控开关的连接方法是什么？

详细内容

• 01

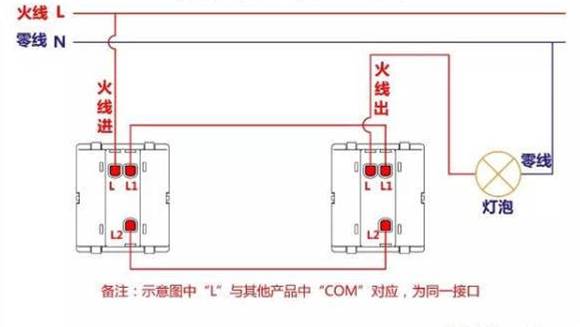

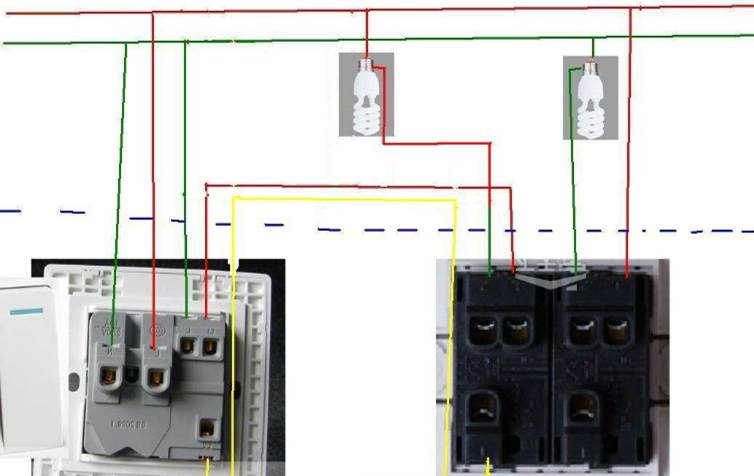

  双联双控：最先应把双控开关上的接线柱和火线相接，再把另一个开关的接线柱和灯头相接，也可以和螺口灯头的舌片相接。再来接来回线路，其实就是将两条导线随意的在两个开关的上下接线柱上相接，将零线直接和灯头触点相接，到这里开关就接线完成了。



  每个家庭中的照明基本上都会双控功能，也就是我们所说的两地控制一盏灯。双控开关在电梯应用十分广泛，连接方法是，双联双控：最先应把双控开关上的接线柱和火线相接，再把另一个开关的接线柱和灯头相接，也可以和螺口灯头的舌片相接。再来接来回线路，其实就是将两条导线随意的在两个开关的上下接线柱上相接，将零线直接和灯头触点相接，到这里开关就接线完成了。

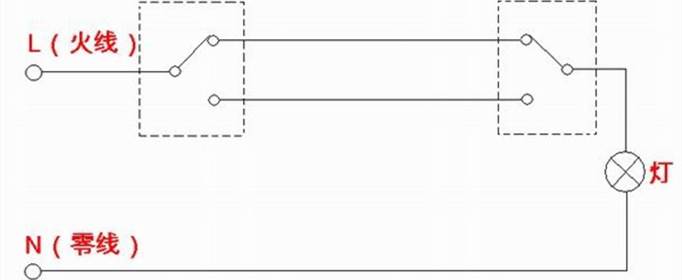

  单联双控：首先将两个单联双控开关上的两个触点相互连接，也就是将两个开关触点1、2相对应连接，再将两个开关的两端和灯具两端相互连接。当两个开关相互打到相同触点时，电路就会接通，灯具亮起来。如果两个开关相互打向不同的触点，则电路不会被接通，灯具不亮。这样的开关多用于楼道照明的上下两楼层，将灯具照明把控，节约电。



  接线要点：两个双联双控开关的中间接线柱，分别拉一条线连接要控制的灯。开关的另外两个接线端，分别接火线和零线（一个端口接火线，另一个端口就接零线），就ok了。思路很简单。用好点的开关，不会轻易短路的。
