UG10.0中如何插入图片？

详细内容

• 01

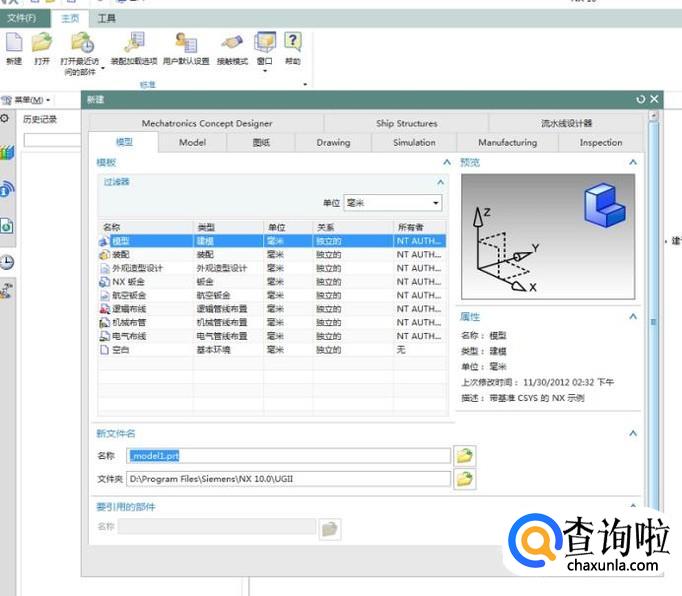

  打开UG10.0软件，新建一个模型文件，我想这里应该不用我在多说了吧？


• 02

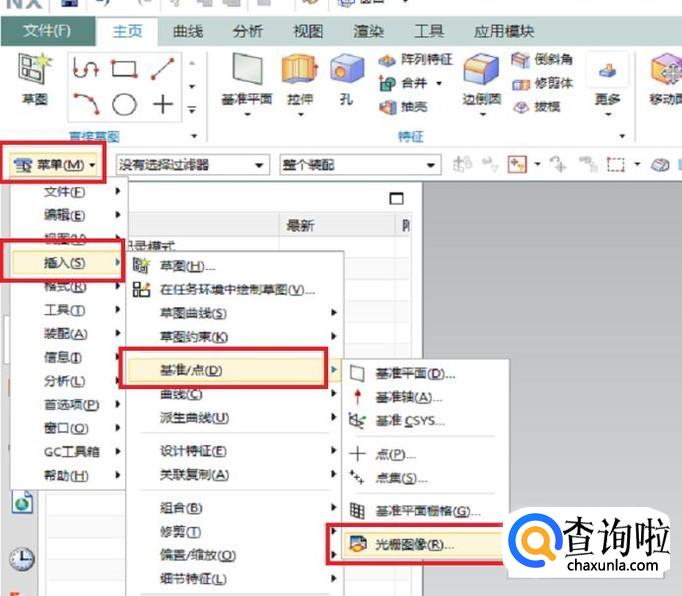

  如下图所示，按顺序操作：【菜单】【插入】【基准/点】【光栅图像】。

  不要问我为什么是光栅图像而不是图片，因为在UG中它就叫“光栅图像”，想插入图片就得找它。


• 03

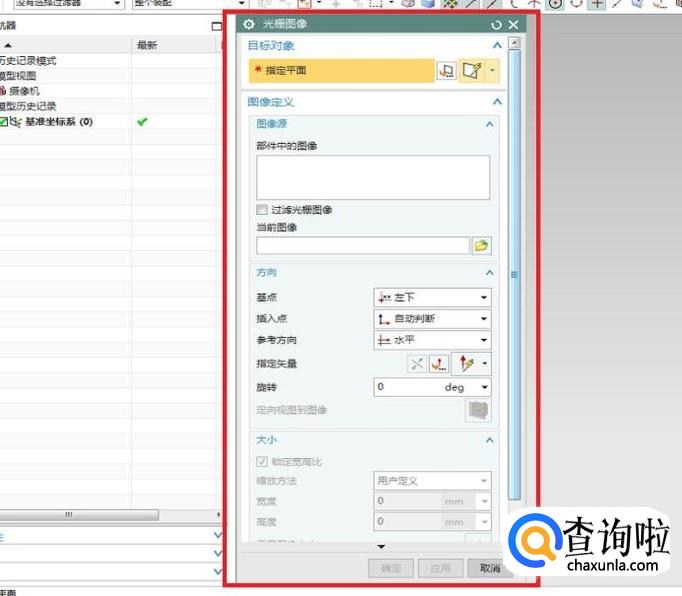

  如下图所示，激活“光栅图像”命令后，会弹出“光栅图像”对话框。仔细看对话框，它会告诉我们接下来我们需要做什么。


• 04

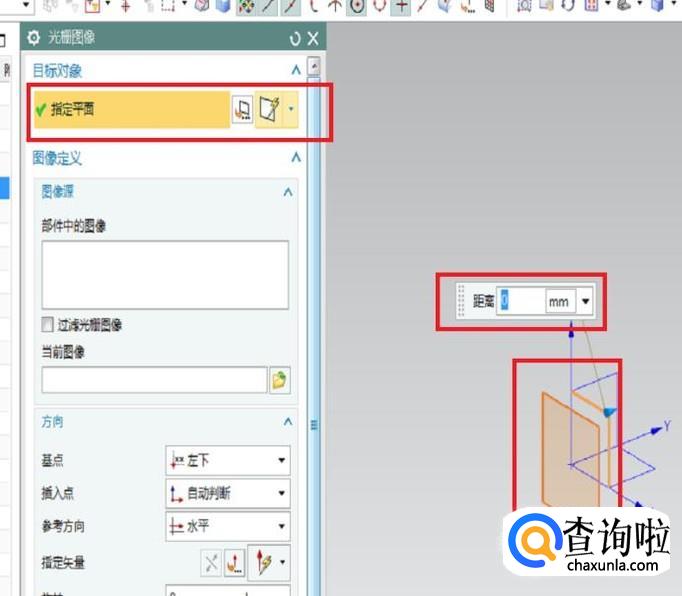

  首先“目标对象（指定平面）”，如下图红色框选所示，笔者指定了XZ平面，然后它会出现一个距离：0mm，这个真的可以不用理会，它不影响我们这篇指南的主题（教你如何在UG中插入图片）。


• 05

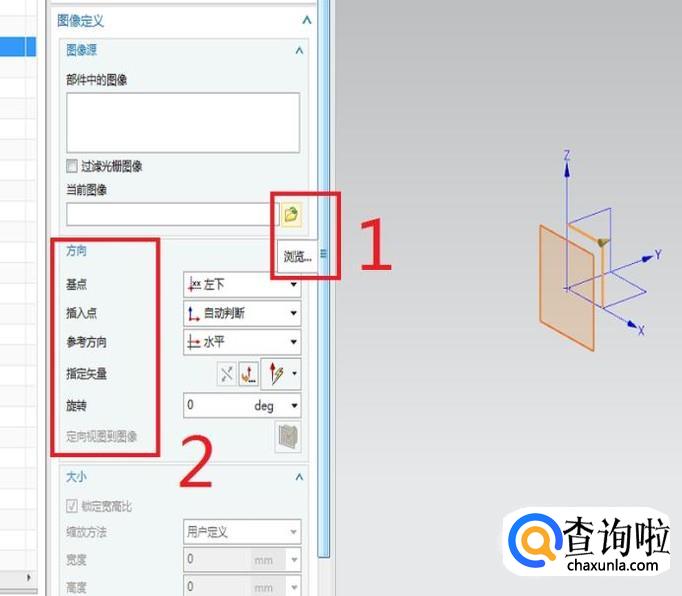

  指定完图像放置的平面之后，请注意看下图的两个红色框选。
  我们先说2号红色框选，方向设置基本采取默认，只有一个旋转角度需要我们设置，目前还没有插入图片，所以不知需不需要旋转，先放着。
  再说1号红色框选，这个文件夹式的图标有个别名：浏览键，通过它，我们可在电脑中找到我们需要插入的图片，将其插入到UG中。
  上面说了这么多，真的好累，这一步我们只需要点击这个“浏览键”就可以进行下一步操作了。


• 06

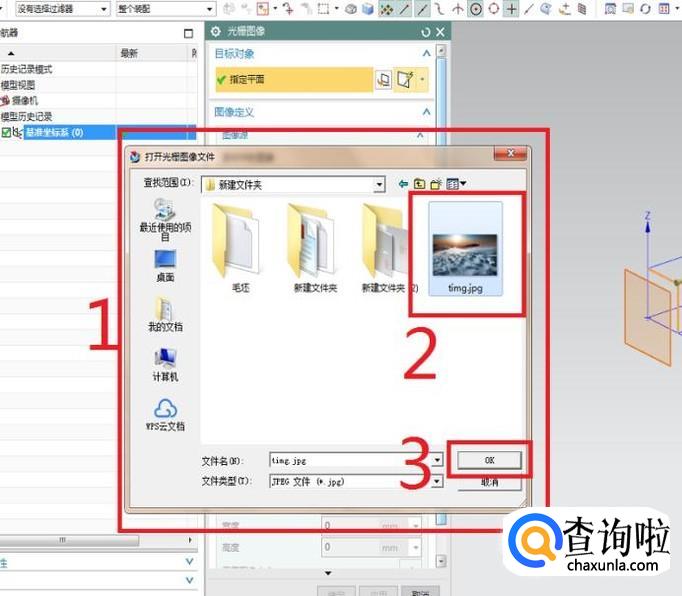

  如下图所示三个红色框选。
  1号红色框选：“打开光栅图像文件”对话框
  2号红色框选：通过这个对话框，我们在电脑中找到的需要插入UG中的图片
  3号红色框选：选中满意的图片之后，就点击这个“OK”按钮

  这一步就是这么简单


• 07

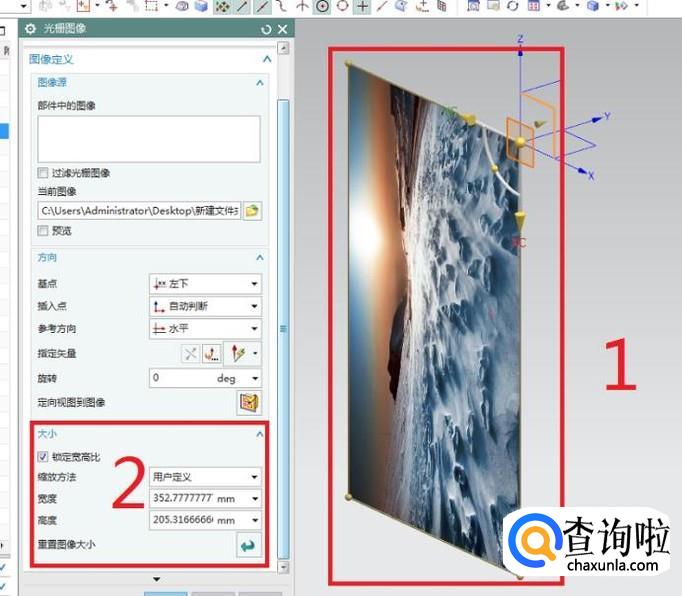

  如下图所示，图片成功插入到UG软件中（见1号红色框选），然后你就可以看到2号红色框选中，对比之前一片灰色，不可编辑，选择可以随意更改参数了，图片的高度、宽度、缩放方法都可以更改了。当然了，为了偷个懒，笔者全都采取默然的参数。


• 08

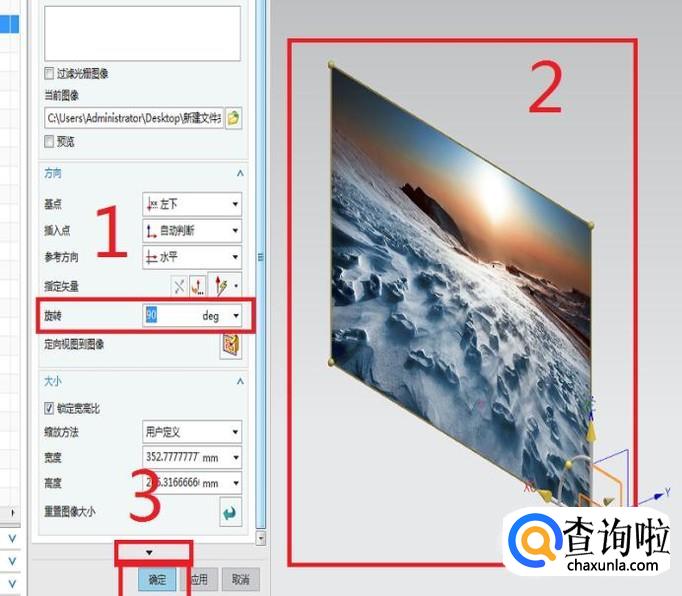

  看到图片插入之后的效果，现在才能决定是否需要旋转角度。如下第一幅图所示1号红色框选，输入90，然后看2号红色框选，图片立马就旋转了90度。觉得不需要旋转的也可以不理会。
  现在着重讲一下3号红色框选，3号红色框选有两个框：
  一个是“确定”按钮，如果觉得对图片很满意了，不需要再设置了，就点击这个按钮，完成图片的插入。

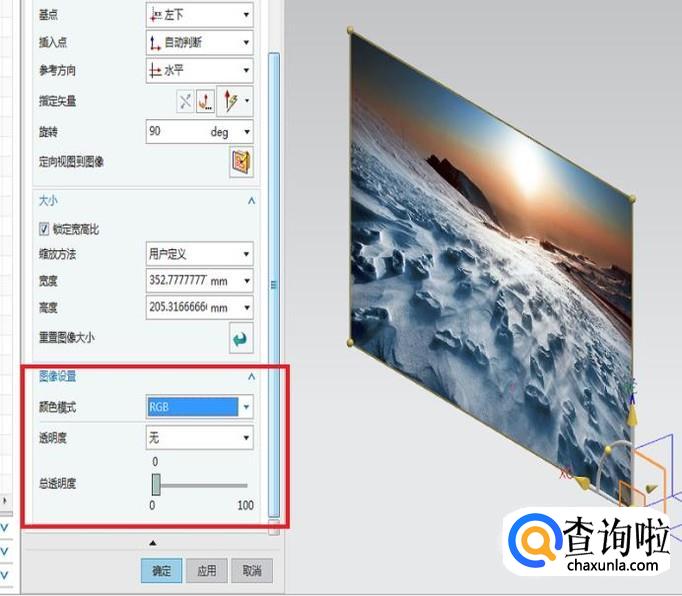

  另一个是展开键，因为屏幕的问题，有部分功能收起来了，没有展示出来，如下第二幅图所示的“图像设置（颜色模式、透明度、总透明度）”


• 09

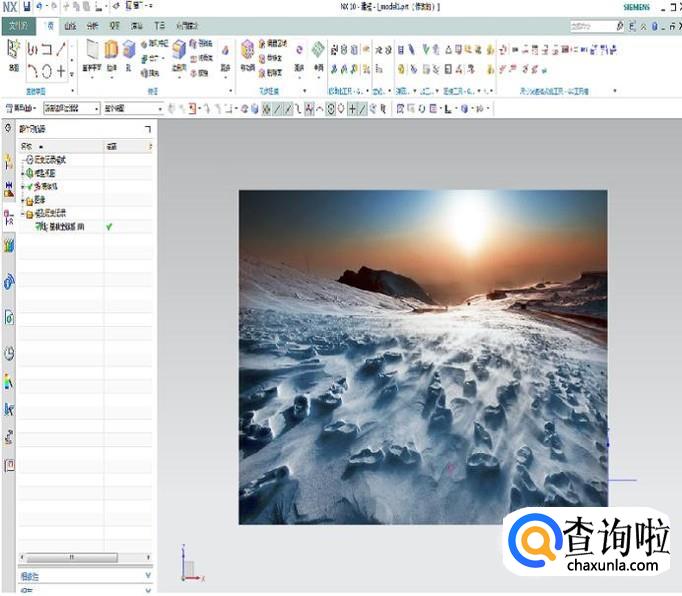

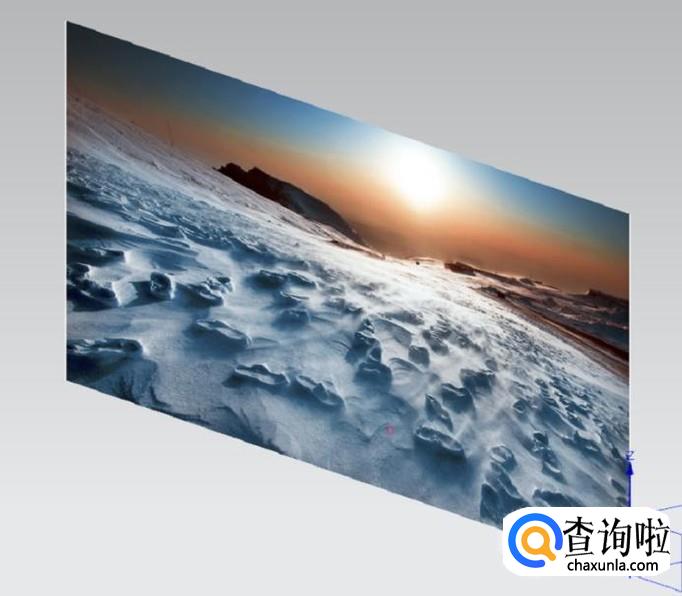

  笔者对图片很满意了所以上一步就直接点击“确定”，然后就如下图所示了，图片插入成功了。
  第一幅图是插入的原始方向，第二幅图是指定了视图方向为XZ面



工具/材料

电脑

UG10.0软件
