SolidWorks如何造钥匙环？

详细内容

• 01

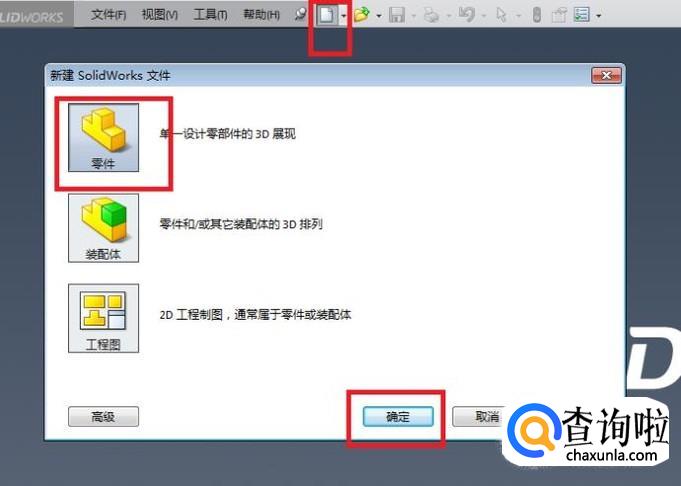

  如下图所示，
  首先点击标题栏中的“新建”图标，
  然后在随之弹出的“新建SolidWorks文件”对话框中选中“零件”，
  最后点击对话框下方的“确定”，
  至此，
  完成一个空白的SolidWorks零件文件的创建。


• 02

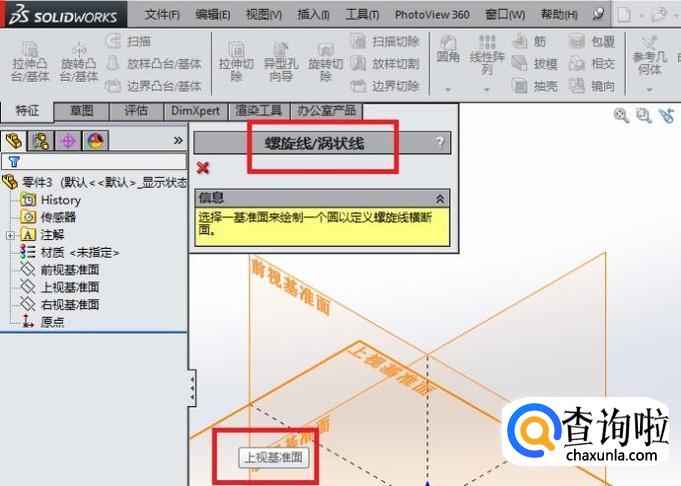

  如下图所示，
  首先点击特征工具栏中的“曲线”下方的三角形，
  然后在其展开的下拉菜单中点击“螺旋线/涡状线”，
  紧接着软件就弹出一个“螺旋线/涡状线”对话框和三个基准面，
  笔者选了“上视基准面”。


• 03

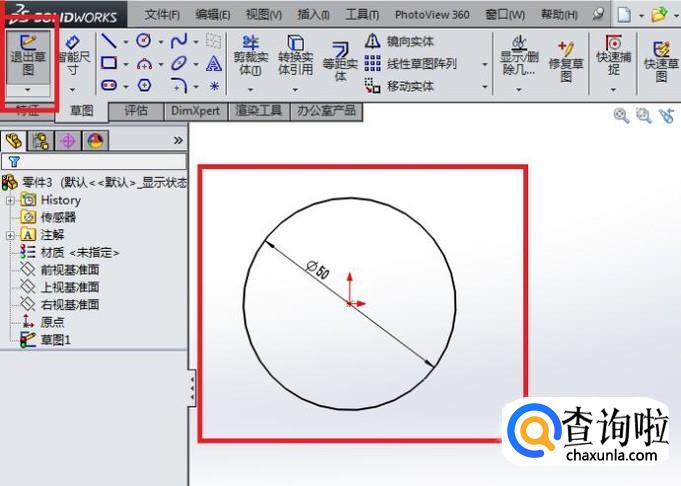

  如下图所示，
  进入到草图状态，
  首先点击工具栏中的“圆”图标，
  然后以坐标原点为圆心画一个圆，
  然后点击工具栏中的“智能尺寸”图标，
  之后标注圆的直径为50，
  到此草图就画好了，
  最后“退出草图”就OK了。


• 04

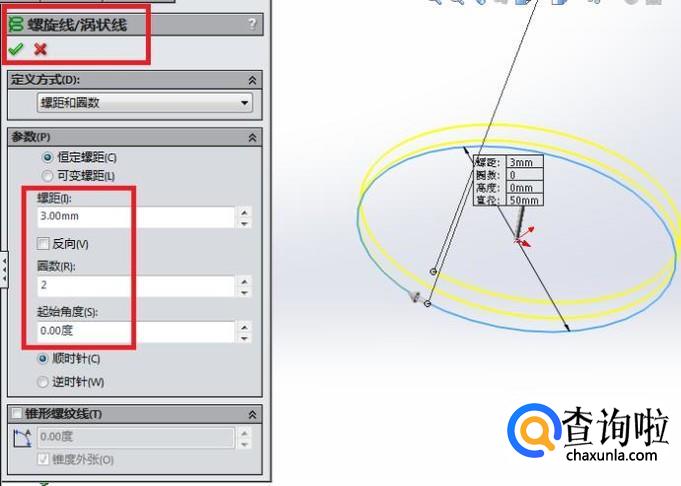

  如下图所示，
  回到了“螺旋线/涡状线”对话框，
  现在的对话框和之前相比可丰富多了，
  注意红色框选中的参数：
  螺距3，圈数2，起始角度0，
  这些都是必须的，
  然后看着右边的预览效果，
  还不错，
  就直接打√吧，
  至此，
  完成了螺旋线的创建。


• 05

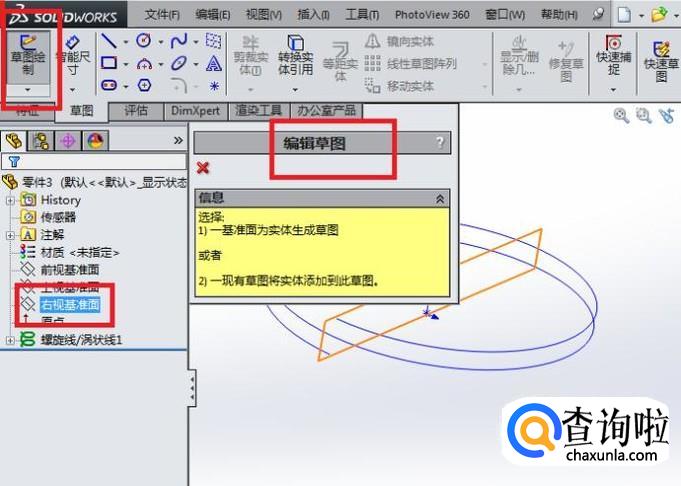

  如下图所示，
  点击工具栏中的“草图绘制”，
  随后弹出一个“编辑草图”对话框，
  不过这回可没有三个基准面出现，
  所以笔者只好在设计树中选择“右视基准面”咯。


• 06

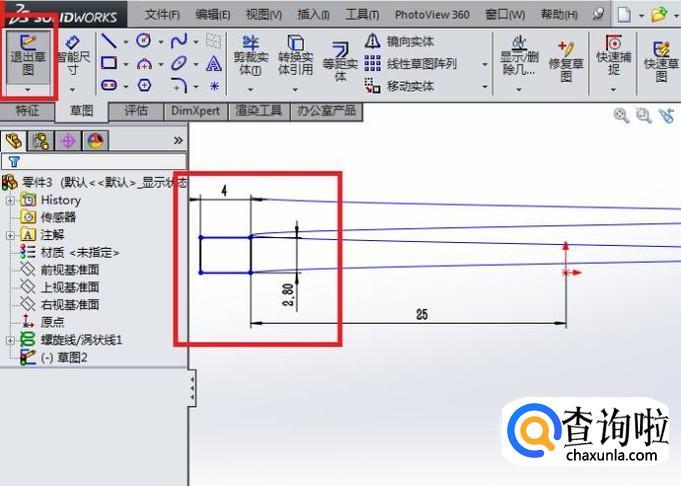

  如下图所示，
  又一次进入到草图状态，
  首先点击工具栏中的“矩形”图标，
  然后在草图工作区域画一个矩形，
  然后点击工具栏中的“智能尺寸”对话框，
  然后在草图中进行标注，具体尺寸见下图，
  最后别忘了“退出草图”。


• 07

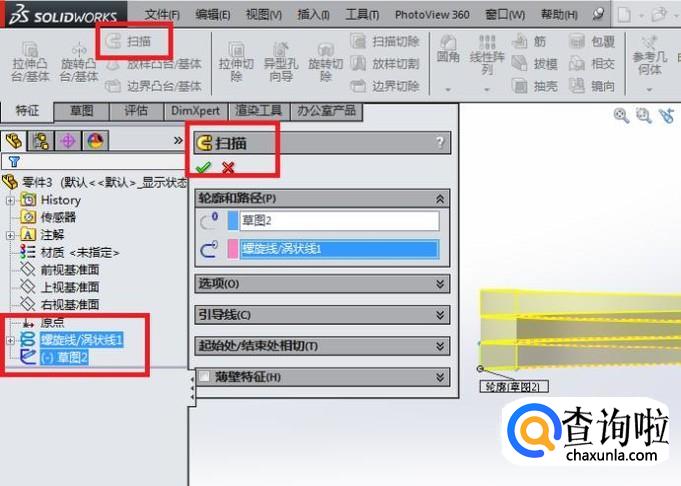

  如下图所示，
  退出草图之后，
  回到了特征工具栏，
  首选还是用鼠标左键选中刚刚画的矩形草图，
  然后点击特征工具栏中的“扫描”图标，
  在弹出扫描对话框之后默认了轮廓是矩形草图，
  我们只需要设置路径：螺旋线，
  完成以上设置，
  打√就OK了。


• 08

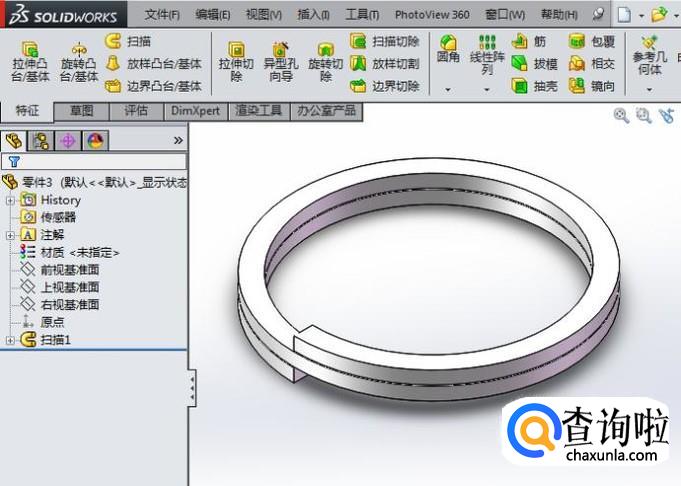

  如下图所示，
  一个钥匙环就这样出现在了SolidWorks软件中。



工具/材料

电脑

SolidWorks软件
