步进电机 步进驱动器 PLC工控板 接线方法

详细内容

• 01

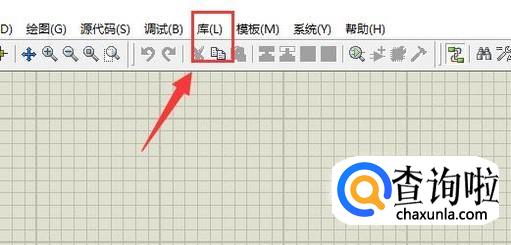

  首先打开，proteus，点击界面上方的"库"，选择"拾取元件/符号"


• 02

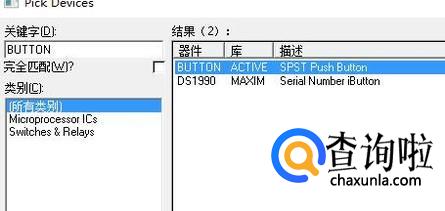

  在库里搜索画步进电机电路所需要的元件，然后选中该元件，点击界面右下角的"确定"。


• 03

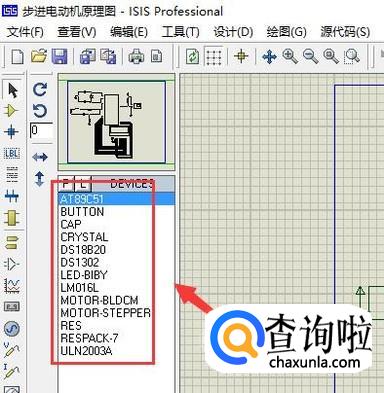

  红色方框里是步进电机所需要的全部元件，每样都不能少。将元件添加齐全后就可以开始画电路了。


• 04

  如图所示，就是步进电机的电路，在单片机最小系统上加上DS18B20和LM016L,连接接口，就可以了。
