流程图用什么符界定研究过程？

详细内容

• 01

  开始和终止

  流程图用“开始”和“终止”符界定研究过程。流程图是流经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程。



  流程图用“开始”和“终止”符界定研究过程。流程图是流经一个系统的信息流、观点流或部件流的图形代表。在企业中，流程图主要用来说明某一过程。这种过程既可以是生产线上的工艺流程，也可以是完成一项任务必需的管理过程。

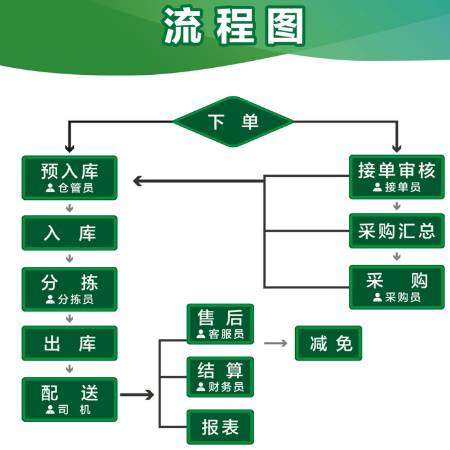

  例如，一张流程图能够成为解释某个零件的制造工序，甚至组织决策制定程序的方式之一。这些过程的各个阶段均用图形块表示，不同图形块之间以箭头相连，代表它们在系统内的流动方向。下一步何去何从，要取决于上一步的结果，典型做法是用“是”或“否”的逻辑分支加以判断。



  流程图是揭示和掌握封闭系统运动状况的有效方式。作为诊断工具，它能够辅助决策制定，让管理者清楚地知道，问题可能出在什么地方，从而确定出可供选择的行动方案。

  流程图有时也称作输入-输出图。该图直观地描述一个工作过程的具体步骤。流程图对准确了解事情是如何进行的，以及决定应如何改进过程极有帮助。这一方法可以用于整个企业，以便直观地跟踪和图解企业的运作方式。
