如何用SolidWorks创建一个压缩弹簧？

工具/材料

电脑

SolidWorks软件

详细内容

• 01

  如下图所示，
  打开SolidWorks软件，
  点击标题栏中的“新建”图标，

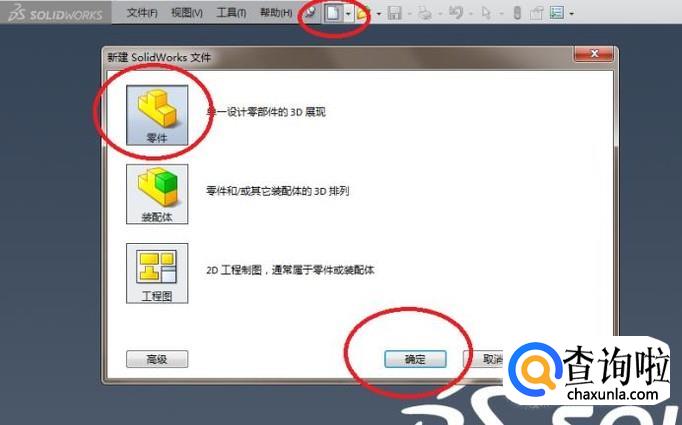

  在弹出的“新建SolidWorks文件”对话框中点击“零件”，
  再点击对话框右下角的“确定”。
  至此，
  完成一个空白零件的创建。


• 02

  如下图所示，

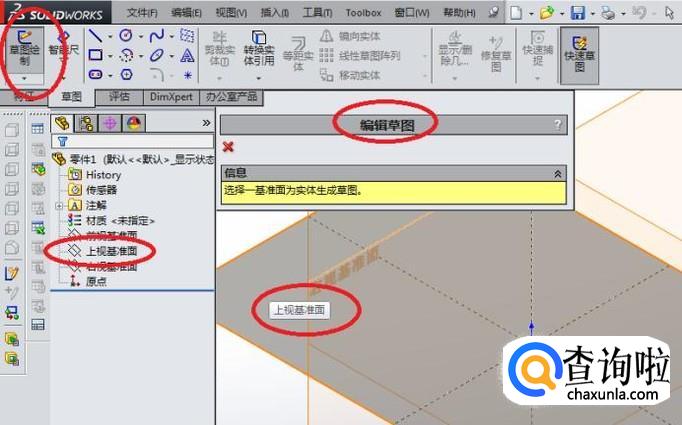

  点击草图工具栏中的“草图绘制”图标，
  然后弹出“编辑草图”对话框和三个基准面，
  点击“上视基准面”。
  至此，
  完成第一个草图的创建。


• 03

  如下图所示，

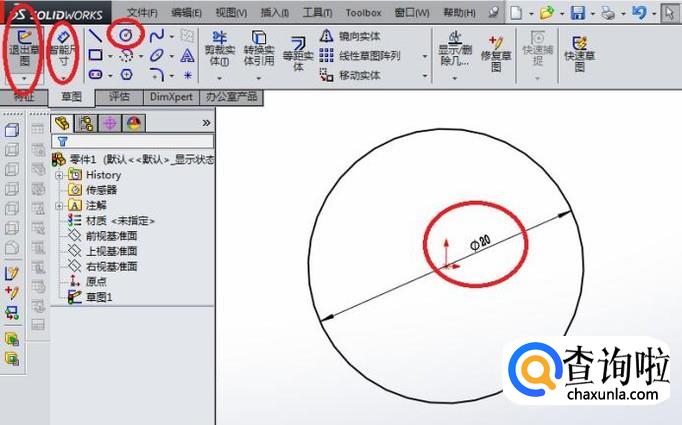

  在草图工具栏中点击“圆”图标，
  以坐标原点为圆心，画一个圆，
  点击草图工具栏中的“智能尺寸”，
  标注圆的直径为20，
  点击草图工具栏中的“退出草图”。
  至此，
  完成第一个草图的绘制。


• 04

  如下图所示，
  先选中刚刚画的圆，

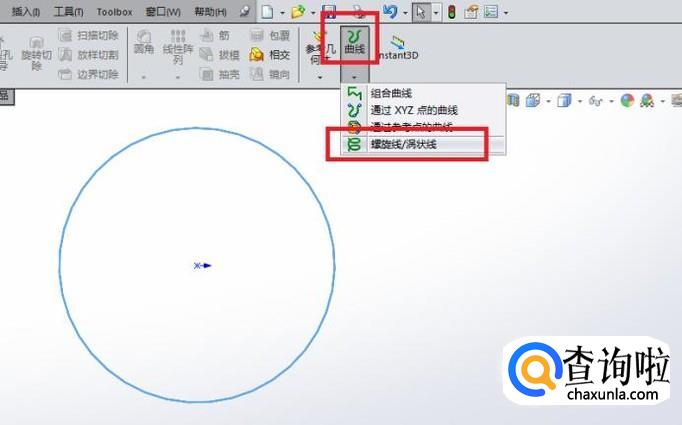

  然后点击特征工具栏中的“曲线”，
  在展开的下拉菜单中点击“螺旋线/涡状线”。


• 05

  如下图所示，

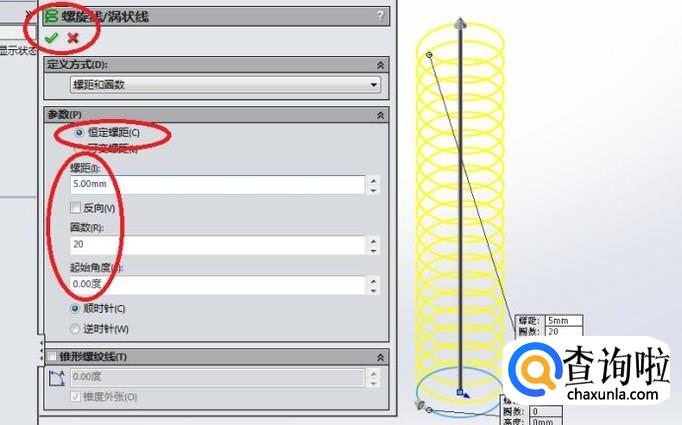

  出现“螺旋线/涡状线”对话框，
  定义方式：默认为螺距和圈数
  参数一栏中选择“恒定螺距”，
  螺距：5mm
  圈数：20mm
  起始角度：0度，
  完成以上参数设置，
  点击对话框左上角的√。
  至此，
  完成螺旋线的创建。


• 06

  如下图所示，
  创建第二个草图。

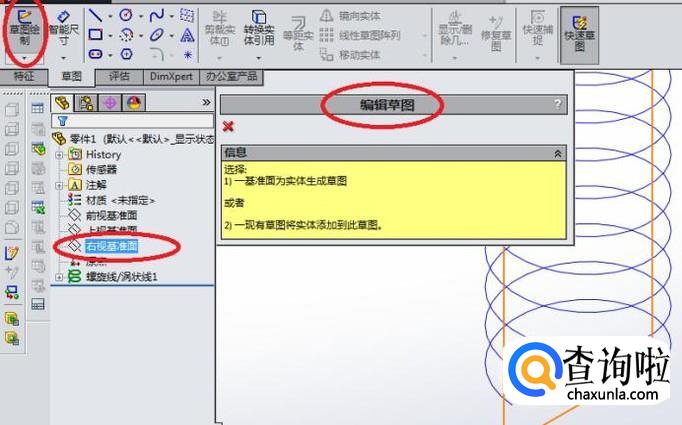

  点击草图工具栏中的“草图绘制”图标，
  出现“编辑草图”对话框，
  在设计树中点击“右视基准面”。
  至此，
  完成第二个草图的创建。


• 07

  如下图所示，

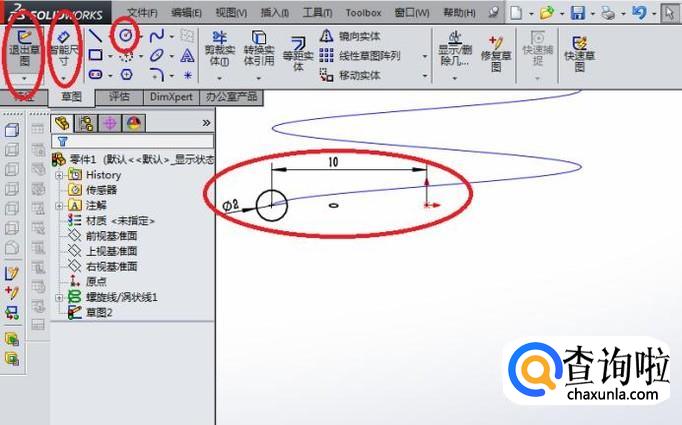

  点击草图工具栏中的“圆”图标，
  在草图工作区域画一个圆，
  点击草图工具栏中的“智能尺寸”，
  按下图所示的尺寸进行标注，
  点击草图工具栏中的“退出草图”。
  至此，
  完成第二个草图的绘制。


• 08

  如下图所示，

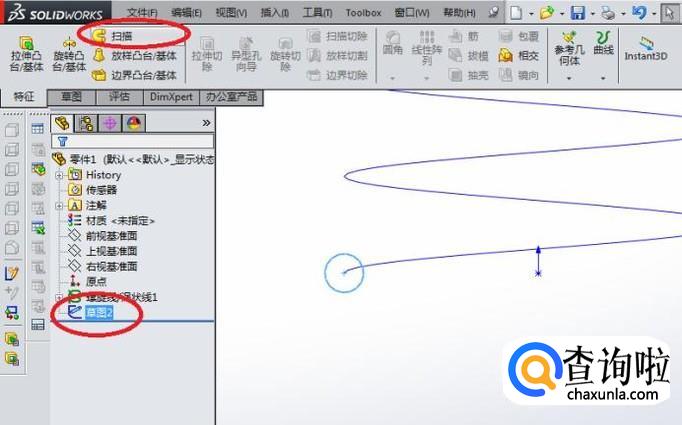

  现在设计树中用鼠标左键选中“草图2”，
  再在特征工具栏中点击“扫描”。
  至此，
  激活扫描命令。


• 09

  如下图所示，

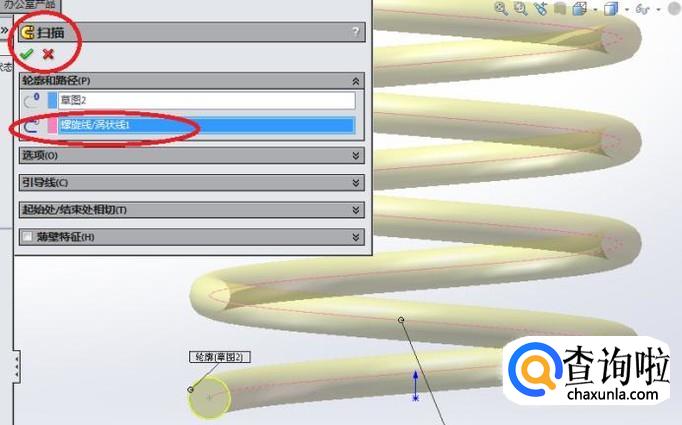

  出现“扫描”对话框，
  之前选中的“草图2”默认为是轮廓，
  所以这里只需要选择螺旋线为路径，
  点击对话框左上角的√。
  至此，
  完成压缩弹簧的主体创建。


• 010

  如下图所示，

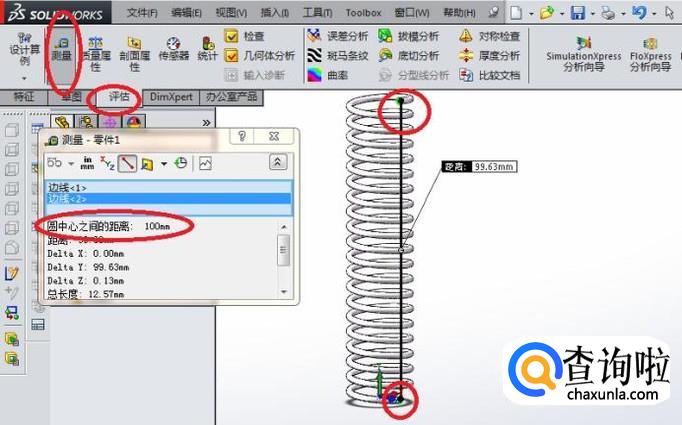

  点击“评估”
  再在评估工具栏中点击“测量”，
  弹出“测量”对话框，
  点击弹簧两头的两个圆，
  见“测量”对话框中的信息，（圆中心之间的距离|：100mm）


• 011

  如下图所示，
  回到特征工具栏，

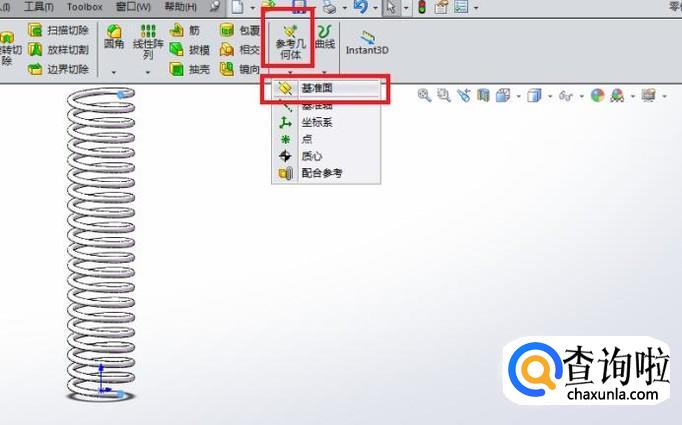

  在特征工具栏中点击“参考几何体”，
  使其弹出下拉菜单，
  在其弹出的下拉菜单中点击“基准面”。
  至此，
  “基准面”命令成功激活。


• 012

  如下图所示，

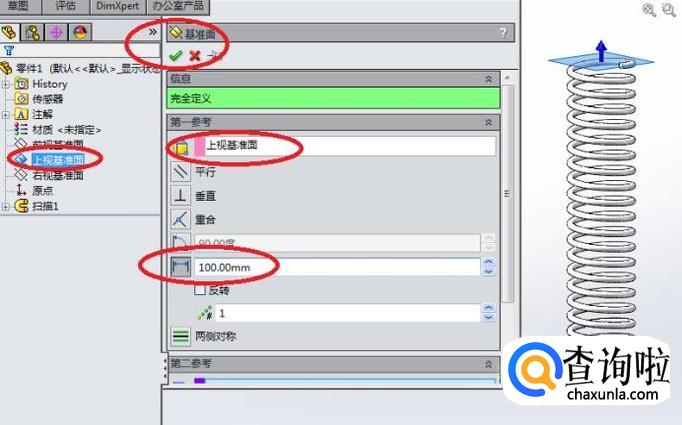

  出现了“基准面”对话框，
  先点击对话框中的第一参考一栏，
  然后在设计树中点击“上视基准面”，
  然后再回到对话框中输入距离：100mm，
  再然后点击对话框左上角的√。
  至此，
  完成第一个基准面的创建。


• 013

  如下图所示，

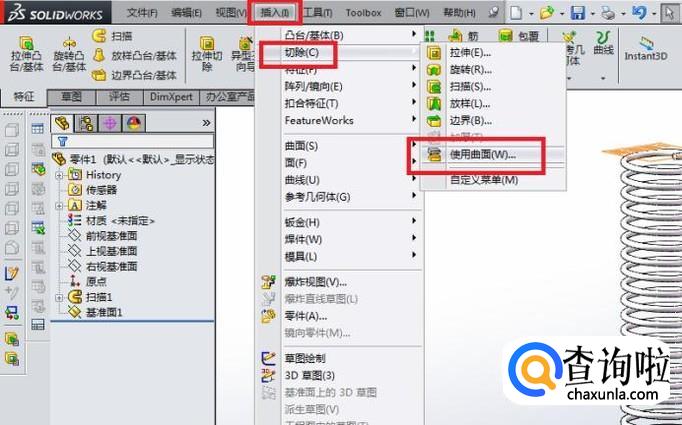

  点击标题栏中的“插入”，使其弹出下拉菜单，
  在其弹出下拉菜单中点击“切断”，同样使其弹出下拉菜单，
  再在其弹出的下拉菜单中点击“使用曲面”。


• 014

  如下图所示，

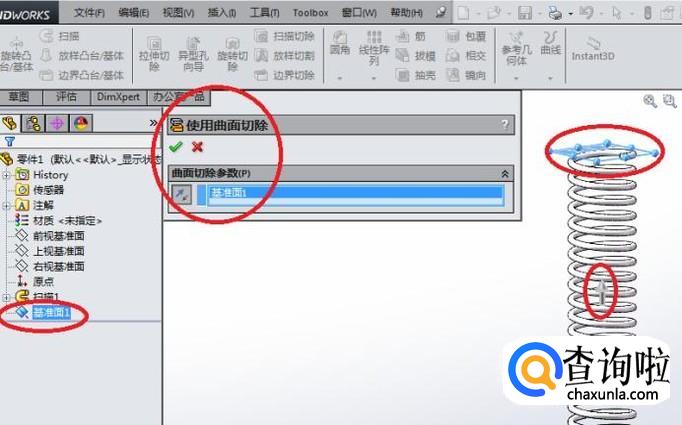

  出现“使用曲面切除”对话框，
  在参数一栏选择“基准面1”，
  默认的方向是向下，
  点击“反向”。
  单击对话框左上角的√。
  至此，
  弹簧的第一头成功削平。


• 015

  如下图所示，

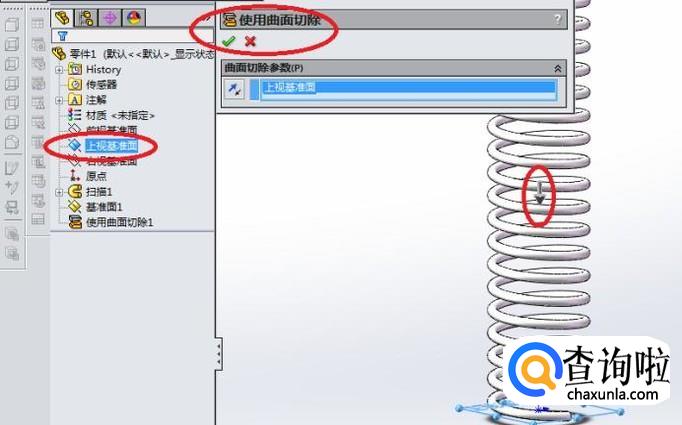

  用第14步同样的方法削平弹簧的另一头。
  只不过这里的平面是上视基准面，
  方向不用变。


• 016

  如下图所示，

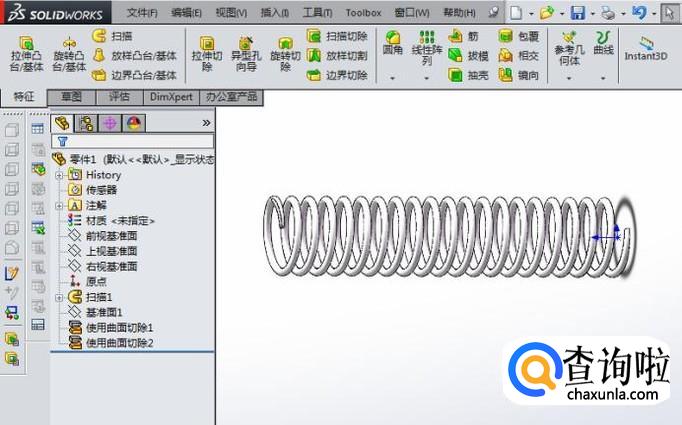

  一个压缩弹簧创建成功。



特别提示

两头之所以削平，是按照压缩弹簧装配在平面上创建的，不削平也没关系。
