苹果iPhone 6s详细拆机图文教程

详细内容

• 01

  首先我们准备好拆手机的工具。


• 02

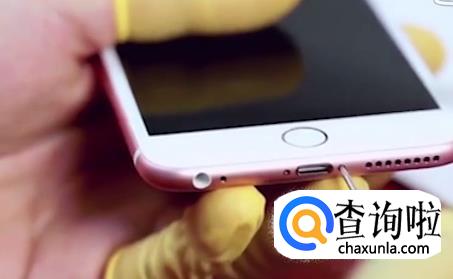

  然后先关机，然后使用五角螺丝刀拆掉手机下巴上的2颗螺丝。


• 03

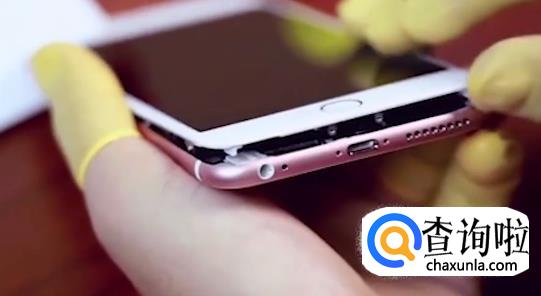

  然后沿屏幕和后壳的中间缝隙拆开手机。


• 04

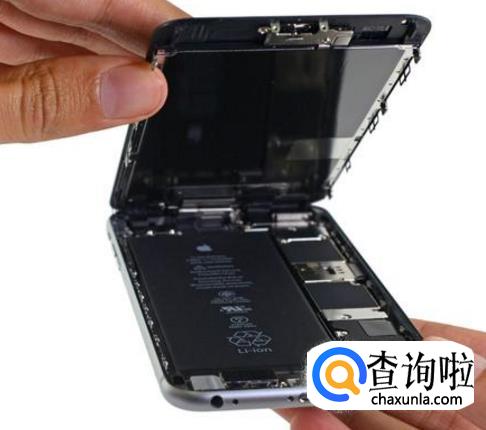

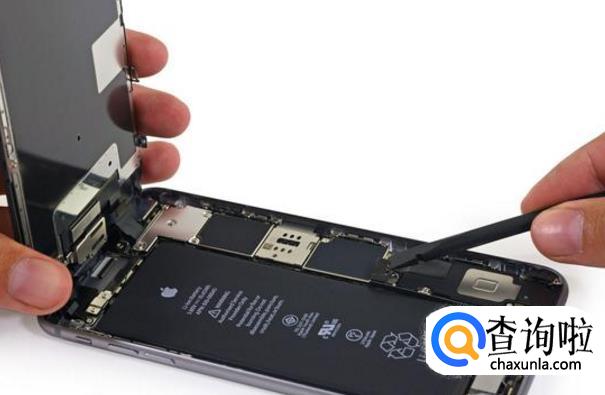

  千万注意前后壳之间的屏幕排线，不要扯断，慢慢抬起前面板露出机身内部。


• 05

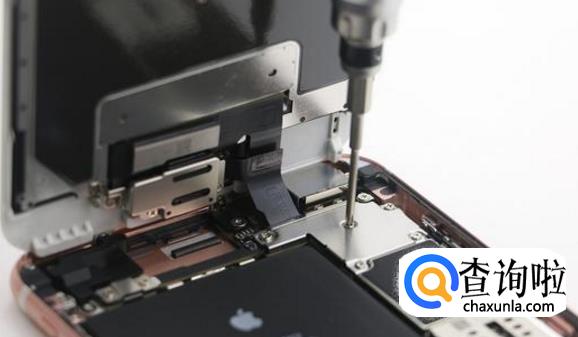

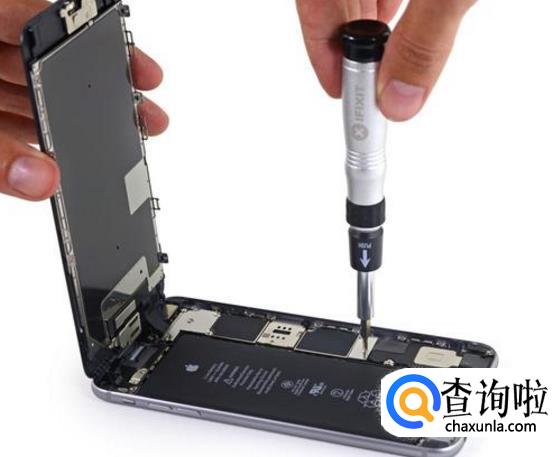

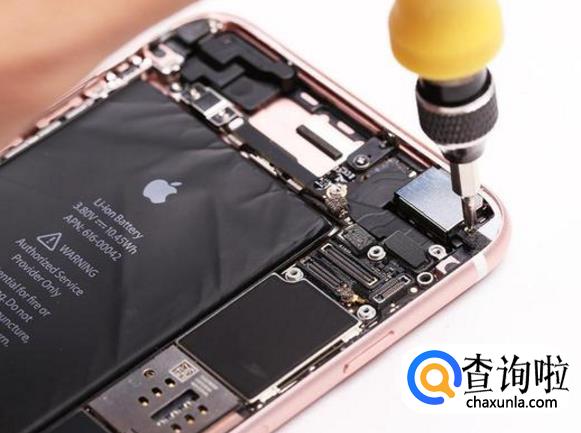

  接着使用十字螺丝刀拆掉电池扣贴片上的螺丝。


• 06

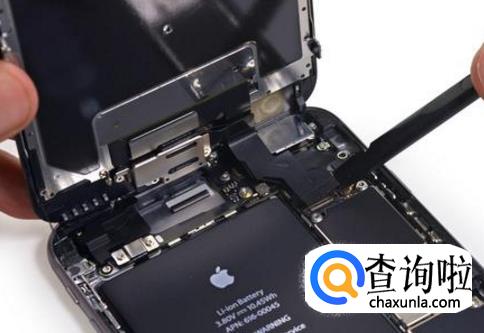

  使用拆机撬棒，慢慢移除电池排线卡扣和天线卡扣。


• 07

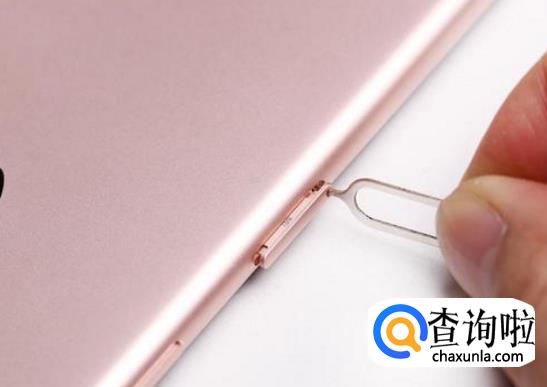

  下一步取出SIM卡插槽。


• 08

  移除主板上固定电磁屏蔽罩的十字螺丝，然后移除电磁屏蔽罩盖板。


• 09

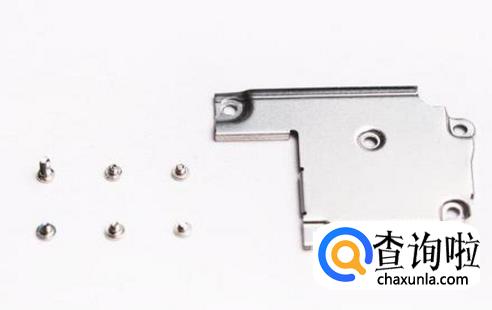

  观察分离下来的金属盖板和螺丝，我们可以看到几颗相关螺丝长度、粗细、帽的大小各不相同，一定要记得原本的位置，装回去的时候如果装错的话将会毁掉主板。


• 010

  使用手机撬棒，分离屏幕总成的排线。


• 011

  移除摄像头旁边的胶带，使用十字螺丝刀，移除摄像头上的三颗固定螺丝。


• 012

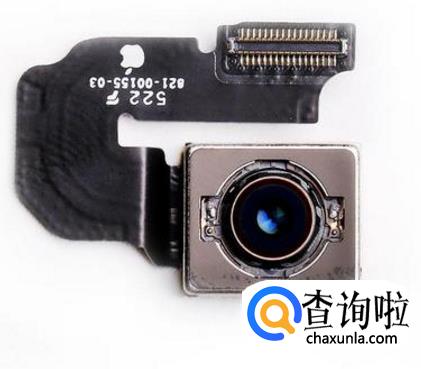

  移除后摄像头保护铁片，取下摄像头。


• 013

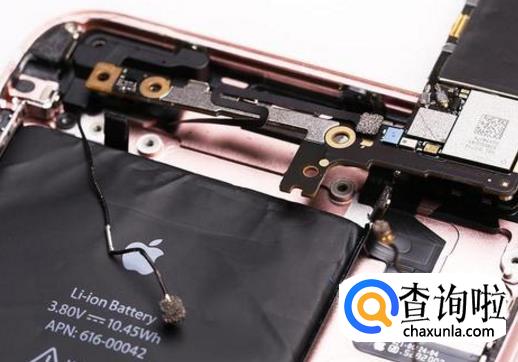

  拆下主板上的几颗螺丝，分离排线，注意被海绵覆盖的天线插脚。


• 014

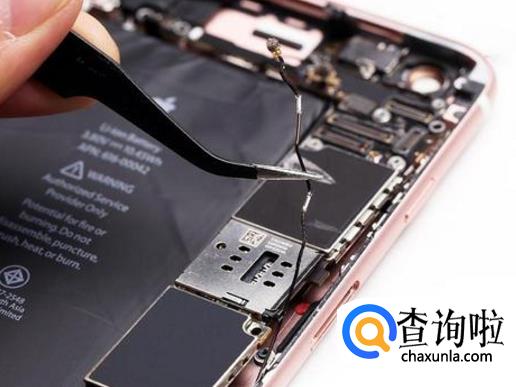

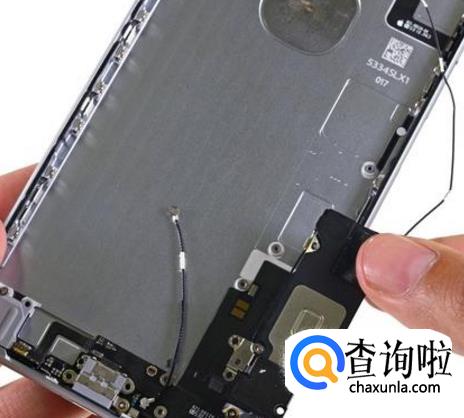

  剥离固定在机身卡槽上的信号线。


• 015

  将主板向上翻转过来，背面还有一根极细的wifi天线，小心分离。


• 016

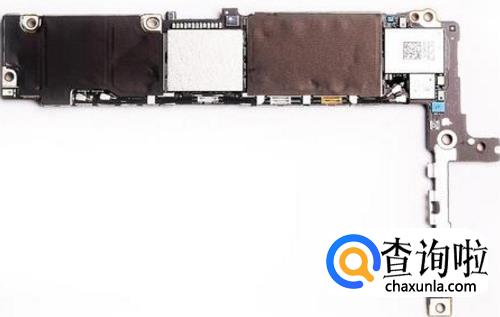

  主板已经被分离开了。


• 017

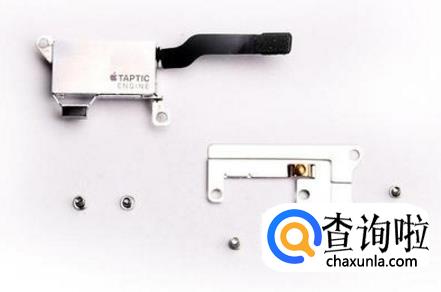

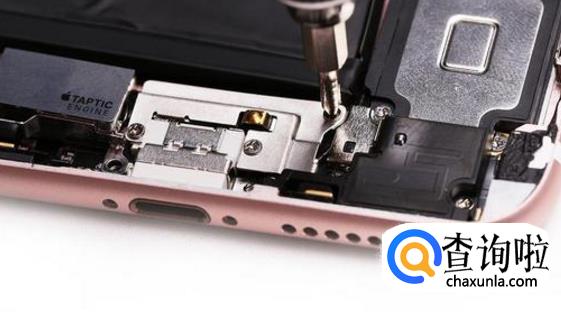

  移除尾插上的螺丝，移除金属盖板。


• 018

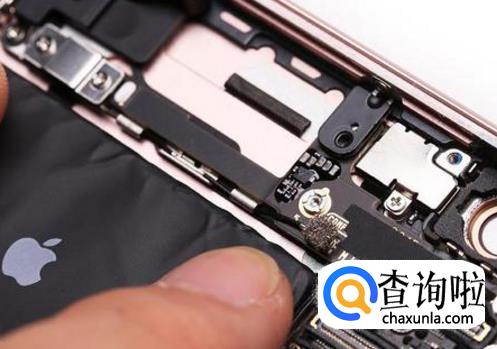

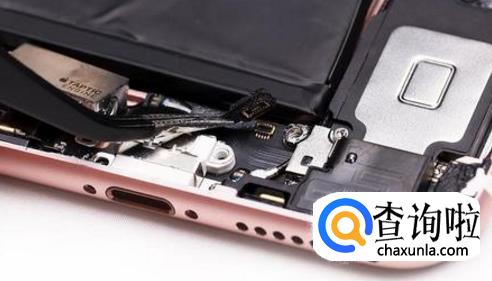

  移除振动马达的排线。


• 019

  注意马达左下角的橡胶垫，既要保证震动传达到手机机身又要防止共振，起到关键作用。


• 020

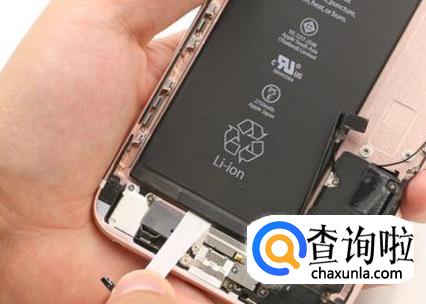

  拆解电池，缓慢用力拉出电池底部的两个带有不干胶的标签即可分离电池。


• 021

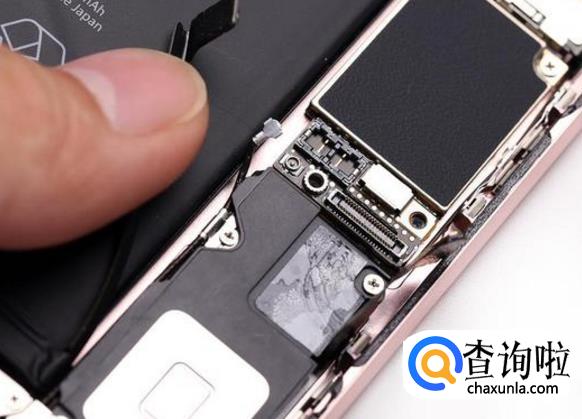

  拆下扬声器和排线。


• 022

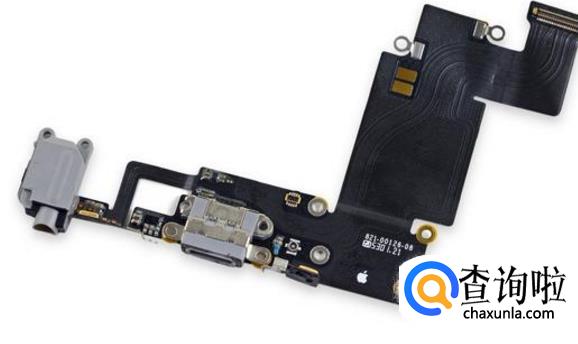

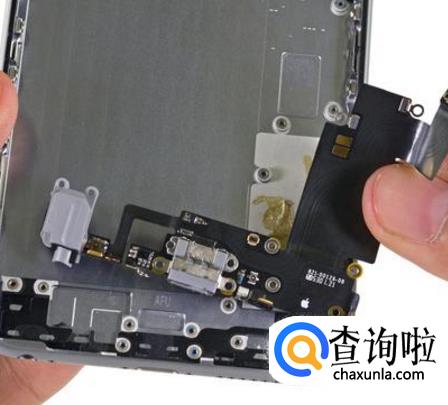

  拆下尾插。


• 023

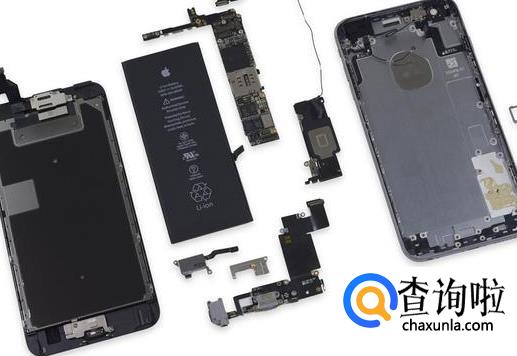

  下面就是iPhone 6s的所有零部件。
