vivo X27拆机教程图解

详细内容

• 01

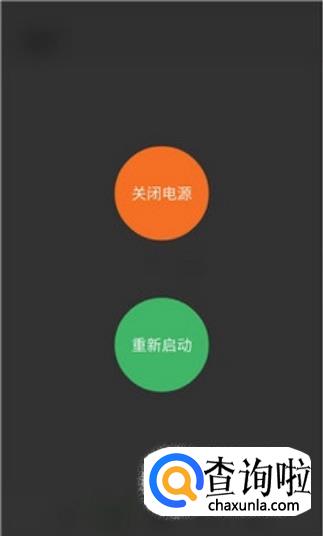

  在拆机前，我们首先要将手机关机。


• 02

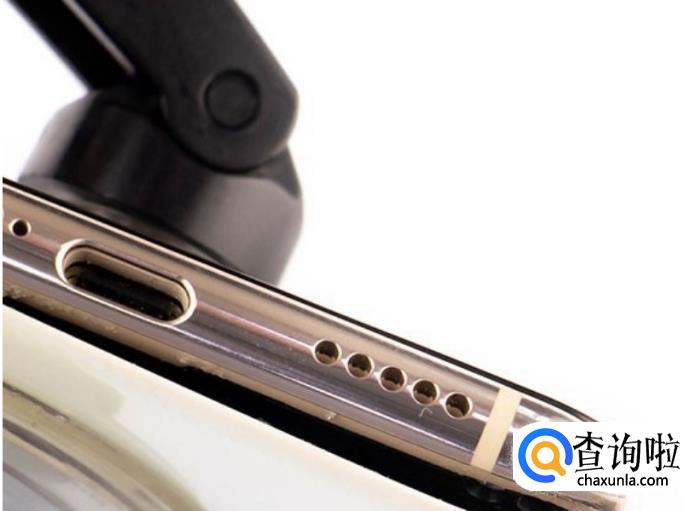

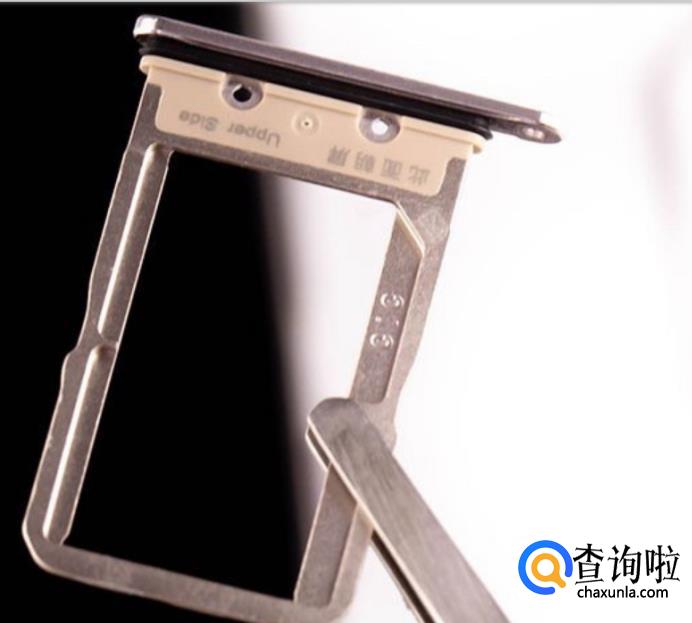

  然后使用卡针，将SIM卡槽取下，卡槽内部加入了黑色的胶圈，主要用于防水。


• 03

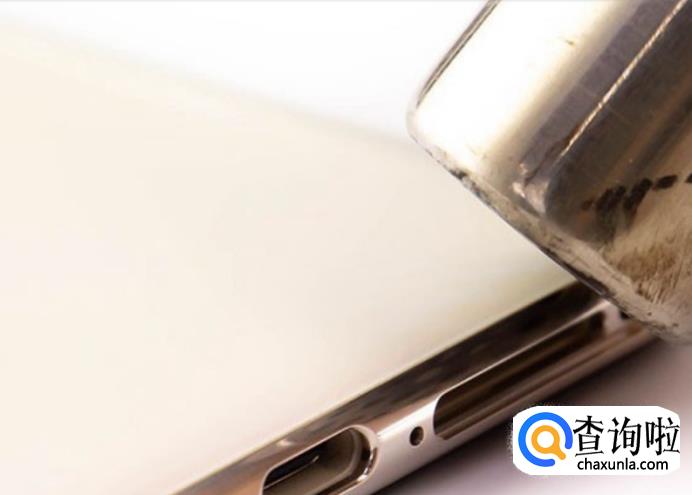

  vivo X27采用玻璃机身设计，由于四周没有固定螺丝，这款机型按照以往的经验，后盖多为采用卡扣+胶粘固定，因此首先用热风枪均匀加热背面边缘，拷5分钟软胶再准备开壳。


• 04

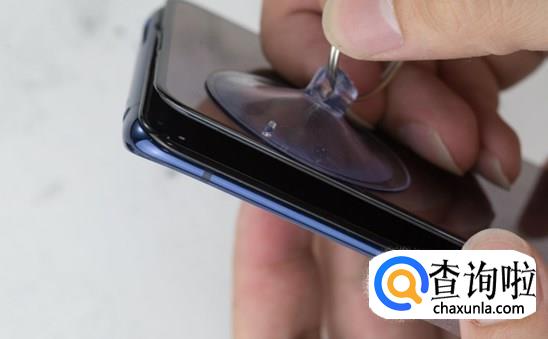

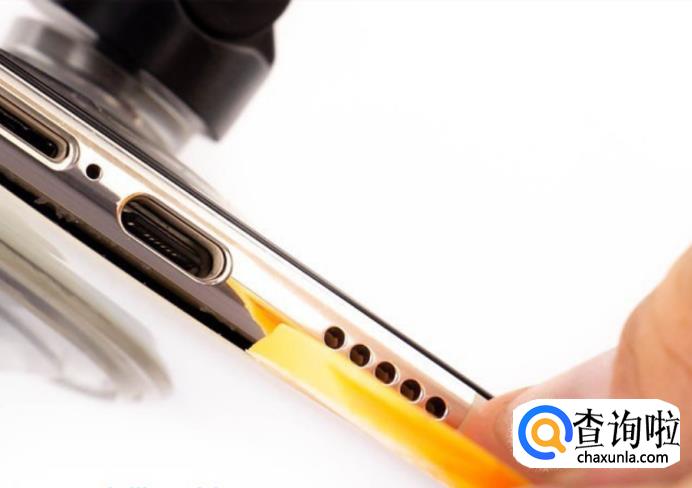

  接下来用吸盘吸拉，然后再使用撬片划开一道缝隙，如图所示。


• 05

  然后用割胶刀片分离背壳，如图所示。


• 06

  分离后盖后，可以看到内部一圈白色的胶加“田”字型的缓冲层，可以说防水又防摔。


• 07

  图为vivo X27内部结构特写，尽管是传统的三段式结构，但从摄像头位置和副板上的蓝色斑点就能感受到这不手机做工不一般。


• 08

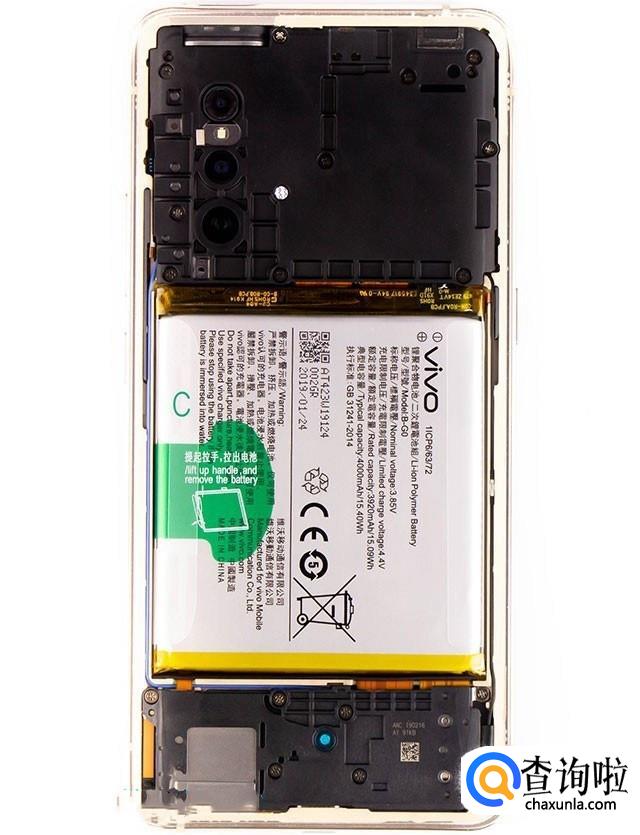

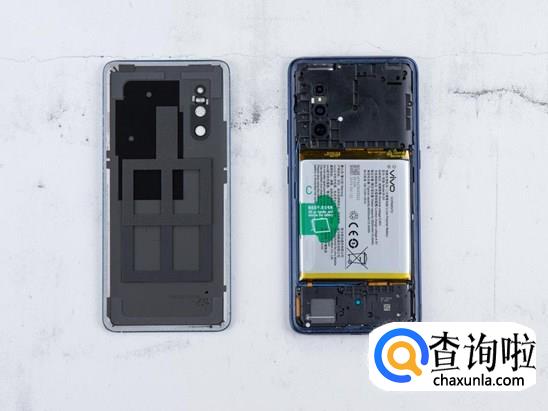

  取下后盖后，就可以看到vivo X27的“真身”了，这次的vivo X27还是采用其最拿手的“三段式”设计。尤其是主板上的保护盖，螺丝非常多。


• 09

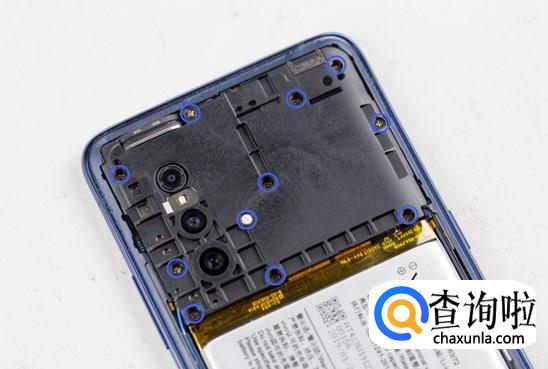

  取出下图中所示的13颗螺丝，即可取出支架。


• 010

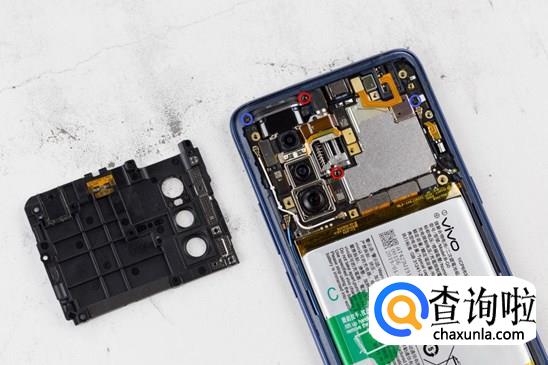

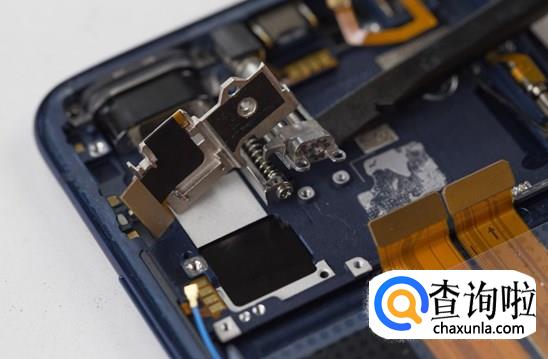

  取出支架后，就可以看到vivo X27的主板、后置三摄以及让人很是好奇的升降结构。不难看到这次的vivo X27在内部堆栈非常整齐，无论是升降的布局电机，升降模组的设计、还是摄像头的堆栈都将空间利用率最大化。在这一步还需要拆卸4颗螺丝，其中两颗蓝色标记的用十字螺丝刀卸下，用红色标记的（子母螺丝）用一字螺丝刀卸下。


• 011

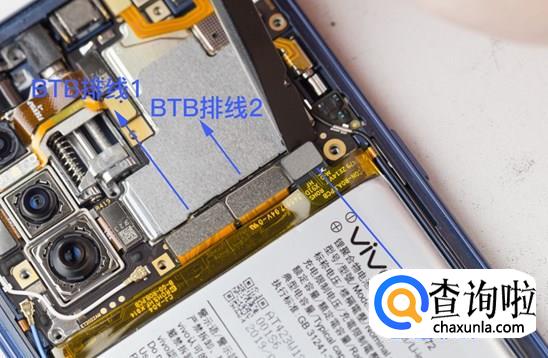

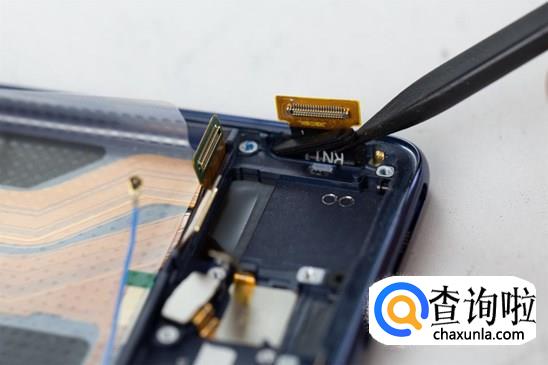

  想拆下主板，先用从排线下手。因为vivo X27的设计有点复杂，排线有点多，所以一定要按着步骤来。先撬起电池排线，然后撬起两条BTB排线。


• 012

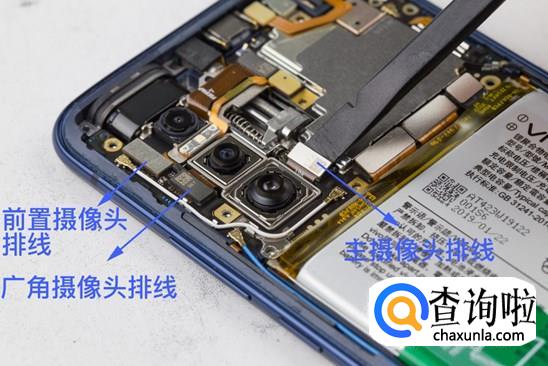

  接着还要取下前置摄像头排线、广角摄像头排线以及主摄像头排线。


• 013

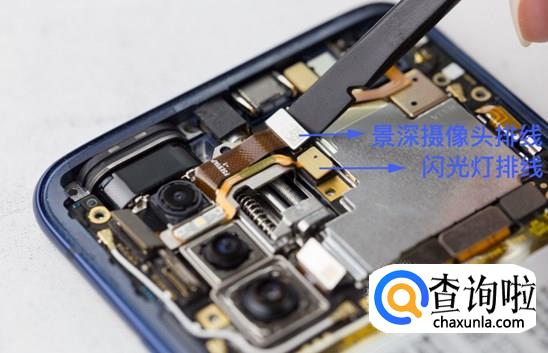

  将景深摄像头排线和闪光灯排线也撬起。


• 014

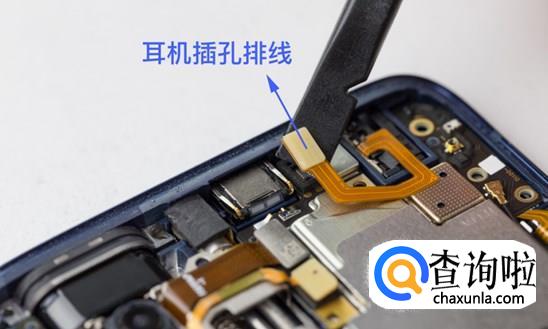

  当然还不要忘记3.5mm的耳机排线。没错，vivo X27还支持3.5mm耳机。


• 015

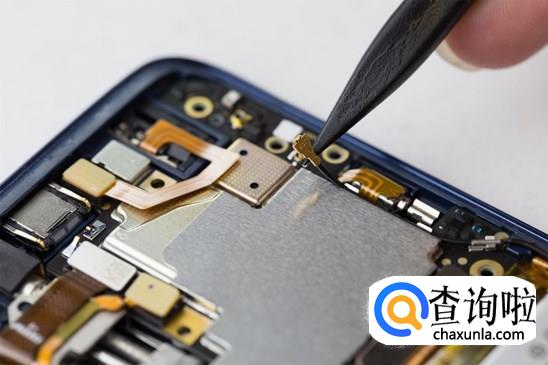

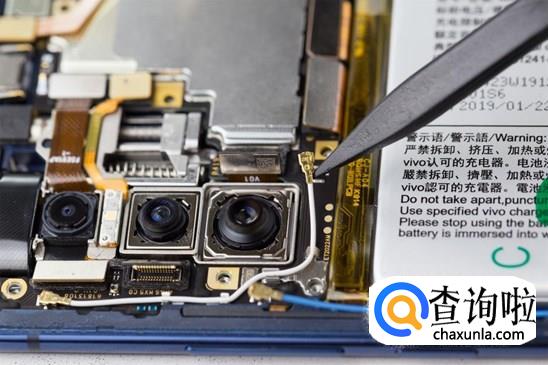

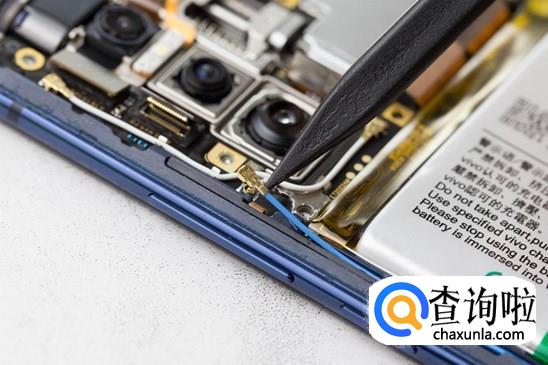

  最后，将主板上的黑、白、蓝三根同轴线撬起。


• 016

  其中白色的这根，需要两端都撬起后然后取出。


• 017

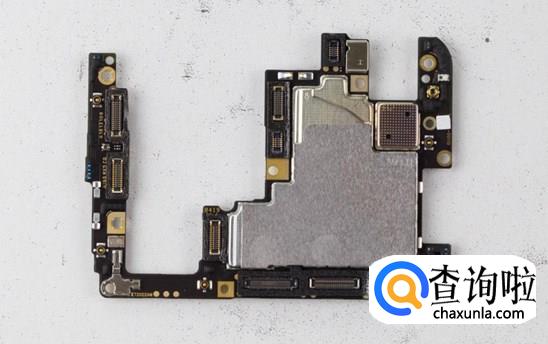

  然后就可以分离出主板了。可以看到这次vivo X27的主板其实不算大。密密麻麻的都是接口，业内的传统金属屏蔽层也少不了。并且为了散热，vivo还为其放置了导热硅脂。


• 018

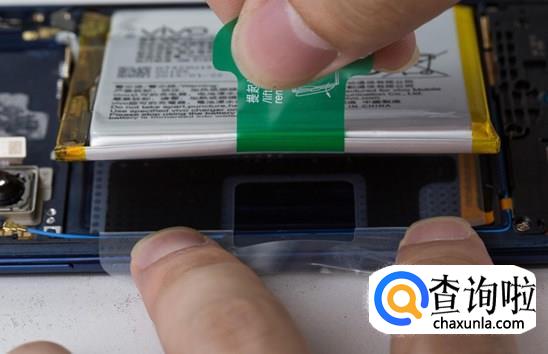

  vivo X27的电池分离非常简单，先把透明C层拉起、压到另外一侧。


• 019

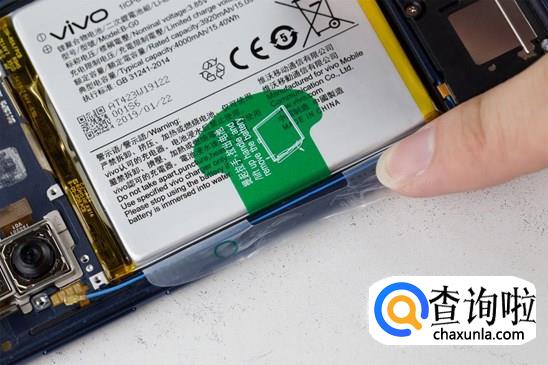

  然后按住C层，一只手用力拉起提手往上提，即可拉出电池。拆卸电池其实是有风险的，尽量去官方售后拆卸，即使自己动手也切记不要动用尖锐工具撬电池。


• 020

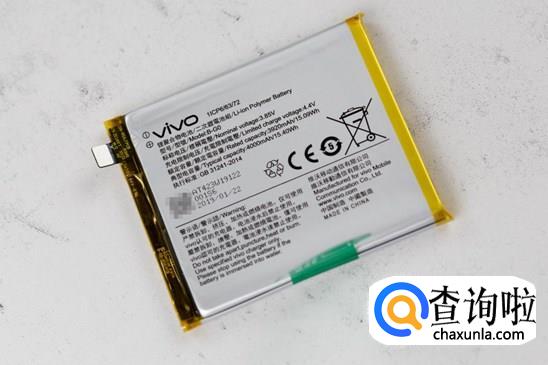

  电池容量为4000mAh（典型电容量），为此vivo X27的续航也不用担心。


• 021

  对于一般手机来说，拆下前后摄像头的过程都比较简单！但是vivo X27则不一样，尤其是升降式前置摄像头，结构甚是复杂。
  先拆vivo X27后置三摄，可以看到做工细节上非常不错，主摄和超广角摄像头为一个模块，都使用金属框进行固定。


• 022

  虚化摄像头和闪光灯为单独设计，拆下也比较轻松。


• 023

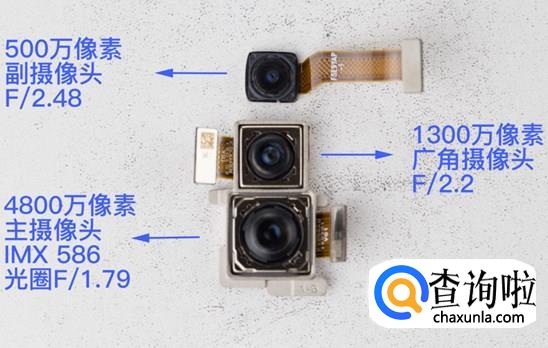

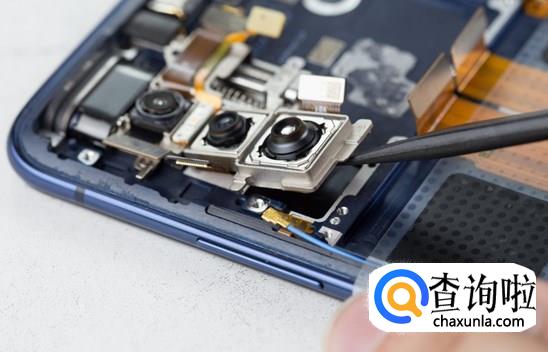

  其中vivo X27的超高清主摄“个头”最大，采用索尼IMX586传感器，拥有4800万像素，光圈也达到了F/1.79；其次是超广角摄像头，为1300万像素，光圈为F/2.2，拥有120°取景视野；然后是500万的景深摄像头。


• 024

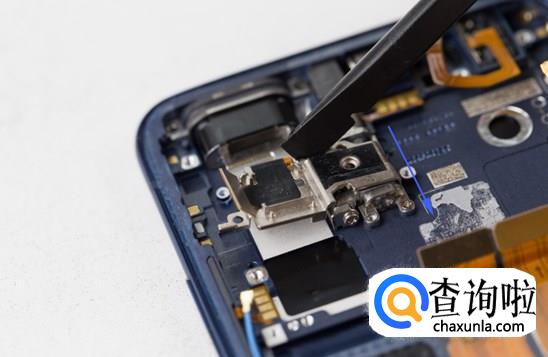

  下面要拆的就是vivo X27最“迷人”的部分，升降式前置摄像头。由此可以看到vivo X27的前置升降模块有多大。vivo官方称其为“云层多焦摄影模组”。可以说这设计是最合理也最巧妙的的堆栈布局，使得X27的机身厚度与这些电子元件达到平衡。先卸下图中所示的两颗螺丝。


• 025

  顶起固定支架。


• 026

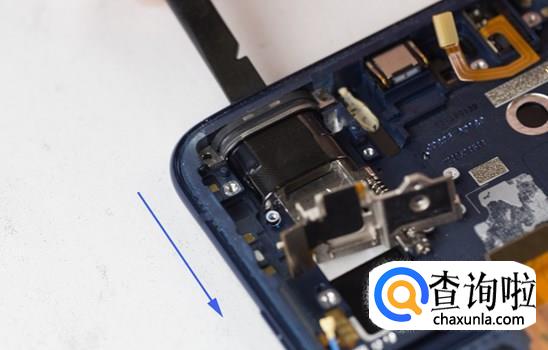

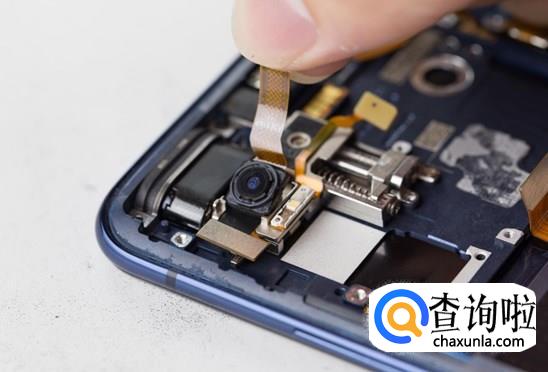

  然后将支架往箭头方向推动一点，让它不再顶住前置摄像头即可。不要用力过猛，这里有脆弱的排线。


• 027

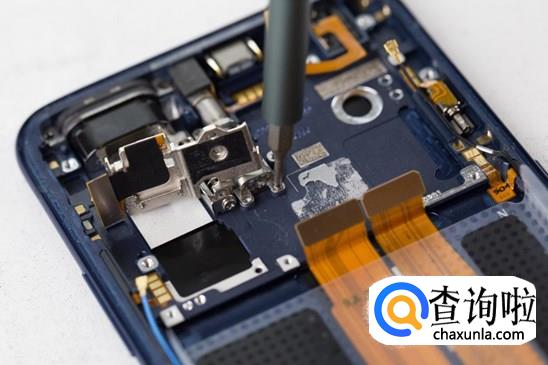

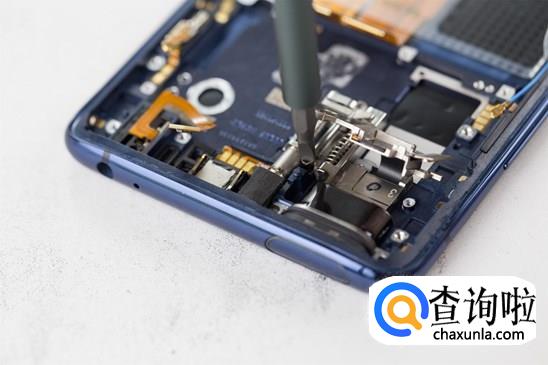

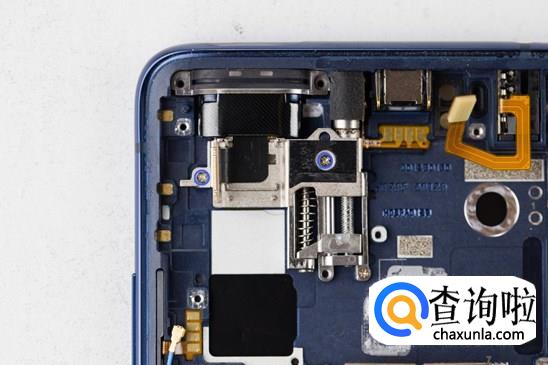

  然后使用一字螺丝刀，将图一这颗子母螺丝卸下。用十字螺丝刀，将图二这颗螺丝卸下。


• 028

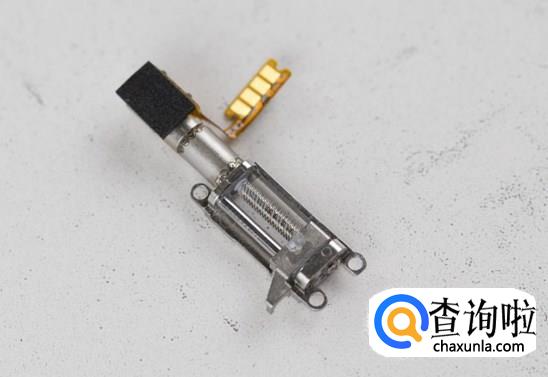

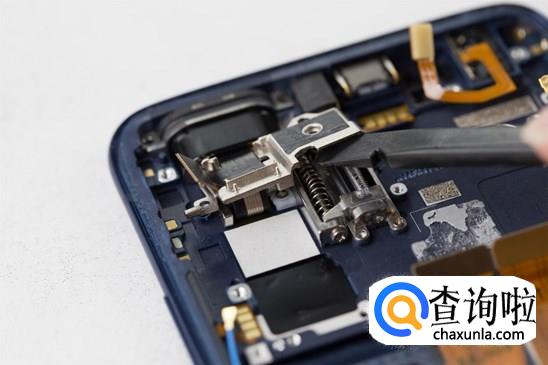

  接着就可以拆下步进电机模组。


• 029

  可以看到这次的步进电机的螺旋结构更长，预计供应商还是日本的Nidec。


• 030

  然后使用撬棒，沿着箭头方向，将前置摄像头顶出固定框，将整个前置升降模块分离出来。


• 031

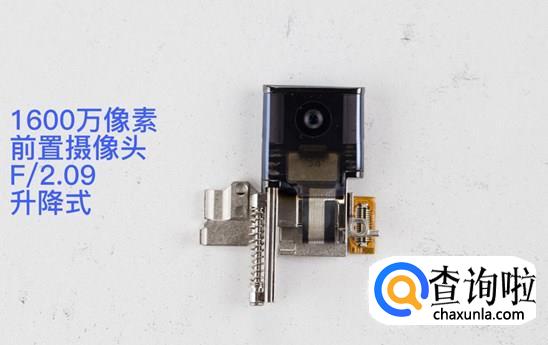

  这次的vivo X27前置摄像头为1600万像素，光圈也达到了F/2.09。并且可以看到vivo X27的升降模块在形态上和去年的vivo NEX前置摄像头上不一样。不是以往的“直上直下”推动设计，而是通过步进电机结合弹簧结构共同完成，也就是说X27的升降前置摄像头结构更长，并且由于马力更大、结构更科学，速度也提高到了0.68秒。基本上使用没什么影响。


• 032

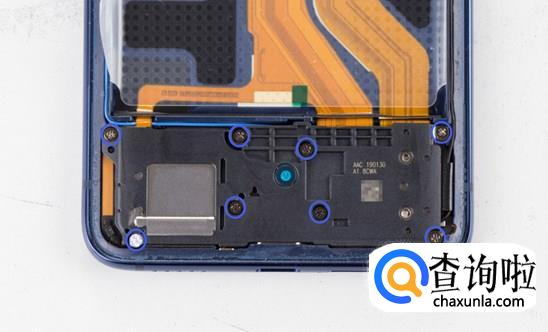

  vivo X27的尾插也有塑料挡板，将图中所示的8颗螺丝卸下。


• 033

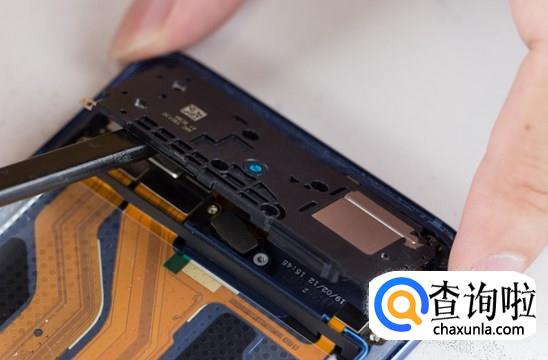

  然后即可撬起音腔BOX支架。


• 034

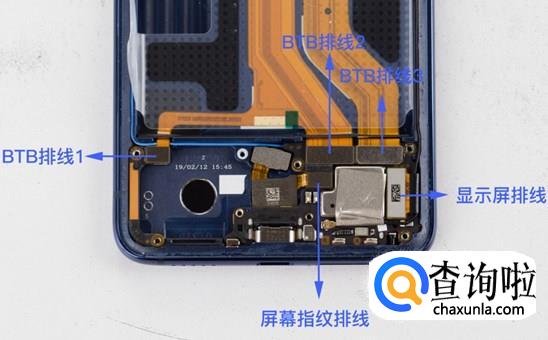

  与以往不同，这次的vivo X27将屏幕排线放置在尾插这部分的主板上，然后再通过BTB排线与上方主板连接。将图中所示的3条BTB排线、屏幕指纹排线、显示屏排线撬起。


• 035

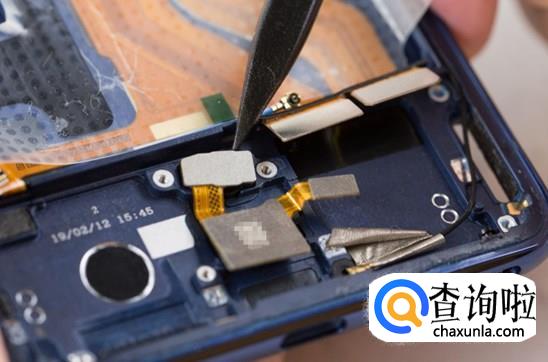

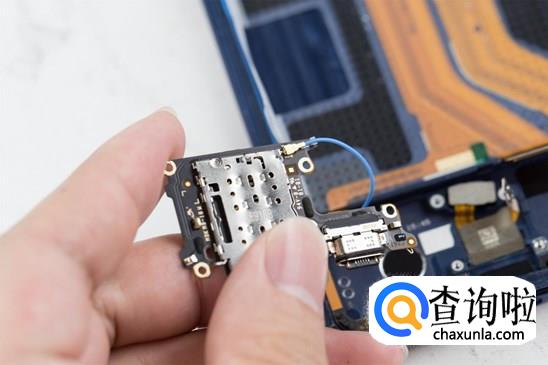

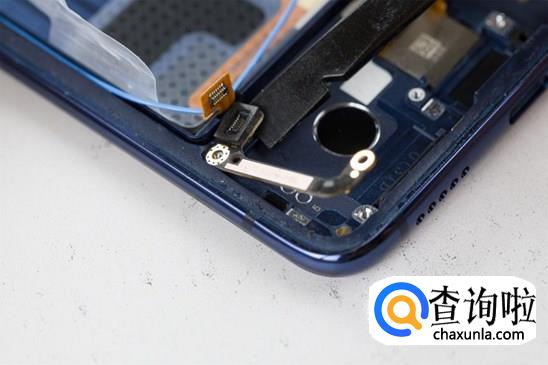

  尾插背面还有一条蓝色的同轴线，也得撬起取下。还要撬起另外一个尾插小板。


• 036

  取出触屏FPC防水硅胶。


• 037

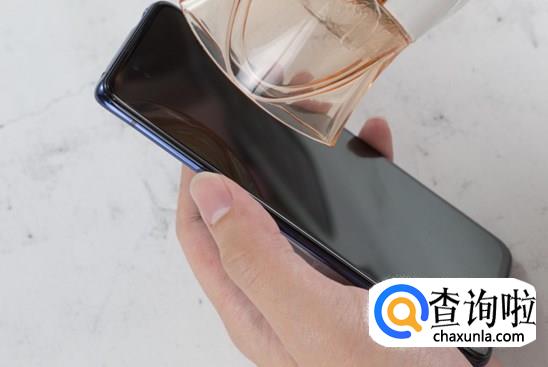

  vivo X27搭载了一块6.39英寸的三星的AMOLED屏幕，和中框一起紧紧的贴合着。使用电吹风给显示屏四周加热，加热时间为5-8分钟。
  要注意的是，显示屏很难拆，加热要很久，且非常容易拆裂损坏，吹的时候不能一直在同一位置吹，不建议自己拆卸。如有必要，建议去官方售后找专业人士拆卸（使用专业的加热平台拆卸）。


• 038

  然后可以尝试吸起屏幕，缓慢拉起并与中框分离。


• 039

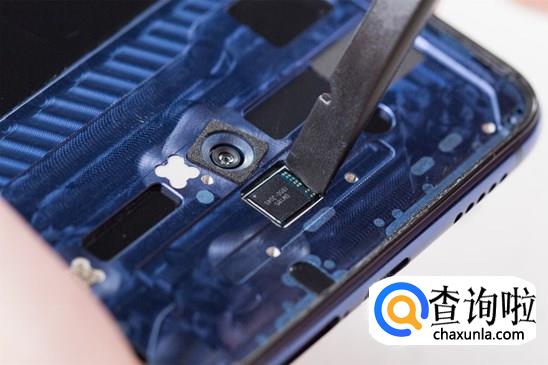

  拆除了显示屏之后，用撬棒从侧边，顶出屏幕指纹副板。


• 040

  然后撬起屏幕指纹模块即可。


• 041

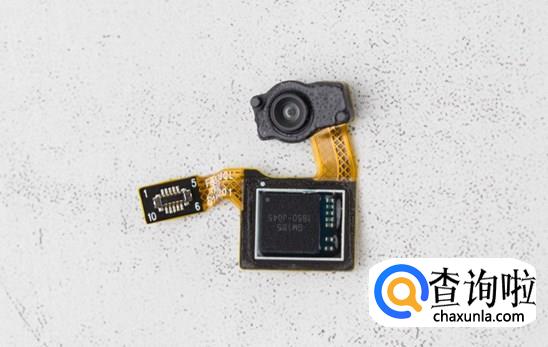

  这个指纹识别模块在速度上要比iQOO所打造的第六代屏幕指纹还要极速。原理其实很简单：就是通过AMOLED的自发光属性照亮手指指纹纹理，然后高清摄像头捕捉，在芯片以及SoC所打造的ISP用超高速算法下完成比对，从而实现极致的指纹解锁。


• 042

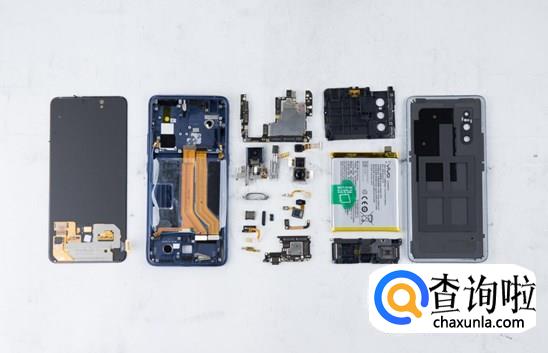

  最后，拆卸完成，整个拆卸过程难度较大，建议请找专业人士进行操作。
