SolidWorks如何造一双筷子？

详细内容

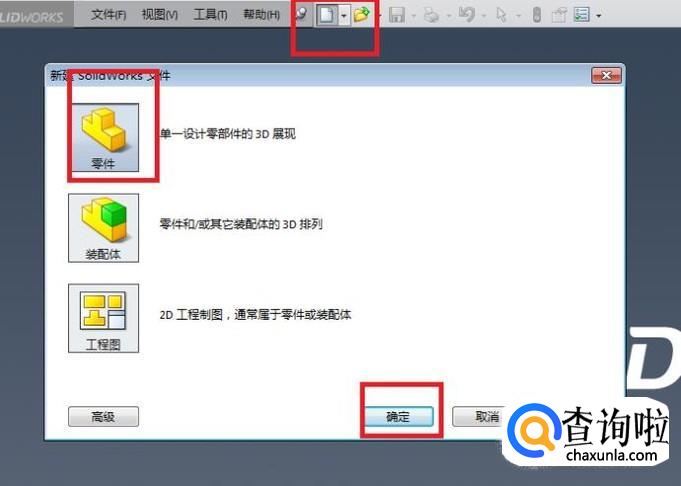

• 01

  如下图所示，
  打开SolidWorks软件，
  点击标题栏中的“新建”图标，
  在随之出现的“新建SolidWorks文件”对话框中选择“零件”，
  并点击“确定”，
  至此，
  完成一个空白零件文件的创建。


• 02

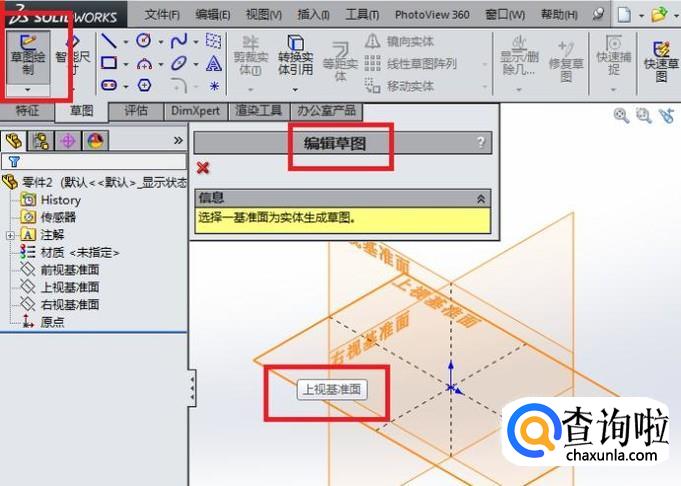

  如下图所示，
  首先点击工具栏中的“草图绘制”图标，
  然后软件就出现一个“编辑草图”对话框和三个基准面，
  笔者选择其中的“上视基准面”作为草图平面。

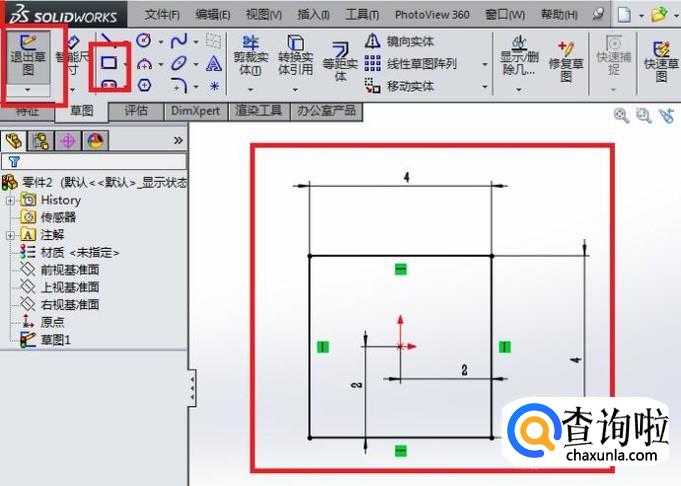

• 03

  如下图所示，
  进入到草图之后，
  首先点击工具栏中的“矩形”图标，
  然后在草图工作区域中画一个矩形，
  然后点击工具栏中的“智能尺寸”图标，
  然后标注矩形尺寸：4x4，矩形中心点与坐标原点重合，
  然后“退出草图”。


• 04

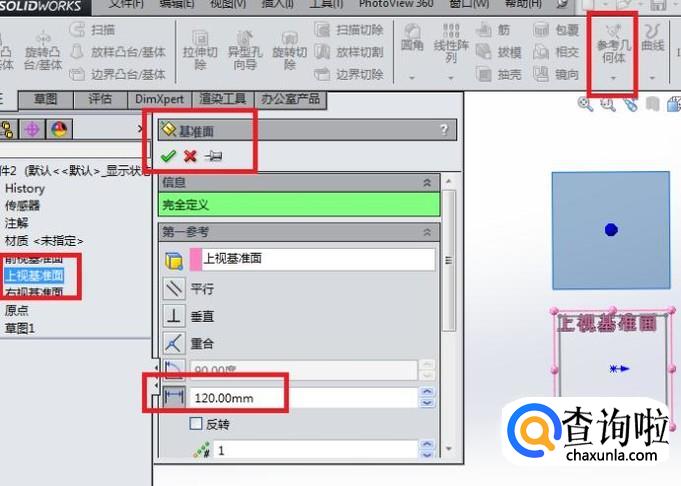

  如下图所示，
  退出草图之后，
  点击工具栏中的“参考几何体”图标下方的三角形，
  在其展开的下拉菜单中点击“基准面”，
  然后软件就弹出一个“基准面”对话框，
  在设计树中选择“上视基准面”作为第一参考，
  距离设为120，感觉这个尺寸差不多了，
  然后点击√，
  完成基准面的新建。

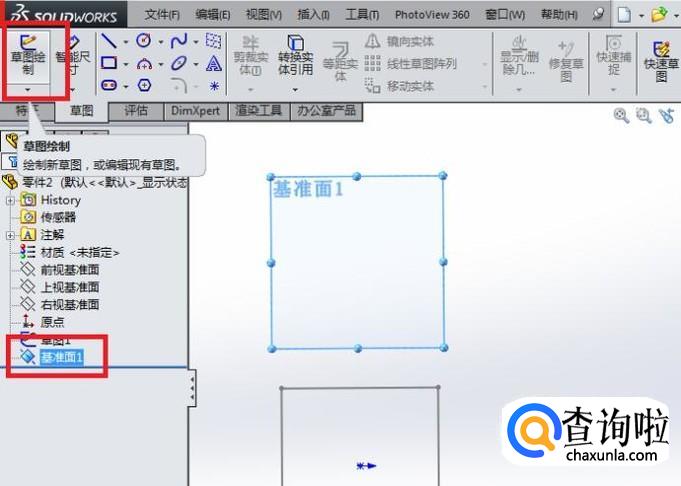

• 05

  如下图所示，
  首先用鼠标左键选中新建的基准面，
  然后点击工具栏中的“草图绘制”，新建草图。

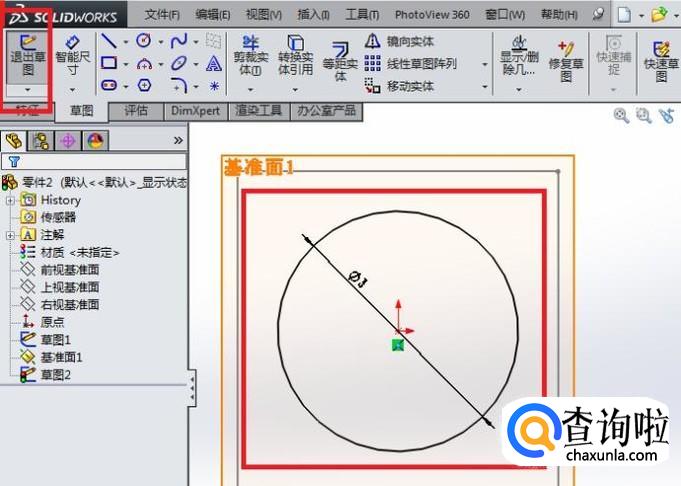

• 06

  如下图所示，
  进入到草图状态，
  首先点击工具栏中的“圆”图标，
  以坐标原点为圆心画一个圆，
  点击工具栏中的“智能尺寸”，标注圆的直径为3，
  然后“退出草图”。

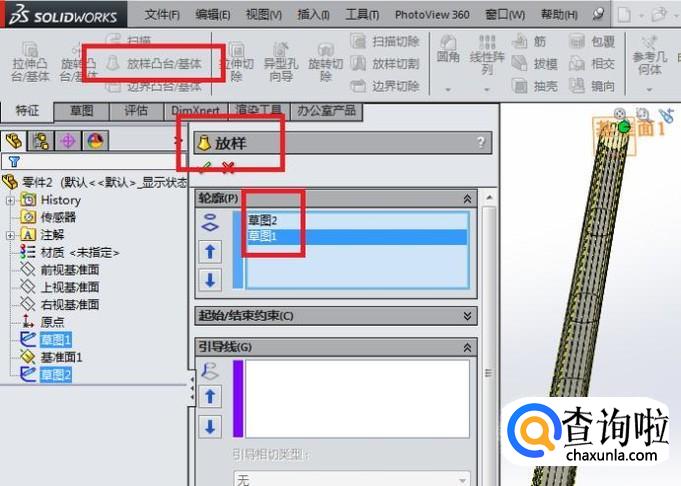

• 07

  如下图所示，
  回到特征工具栏，
  点击“放样凸台/基体”图标，
  然后出现“放样”对话框，
  轮廓一栏选择刚刚画的两个草图，先后顺序无所谓，
  看着预览的效果，
  最后点击对话框左上角的√。

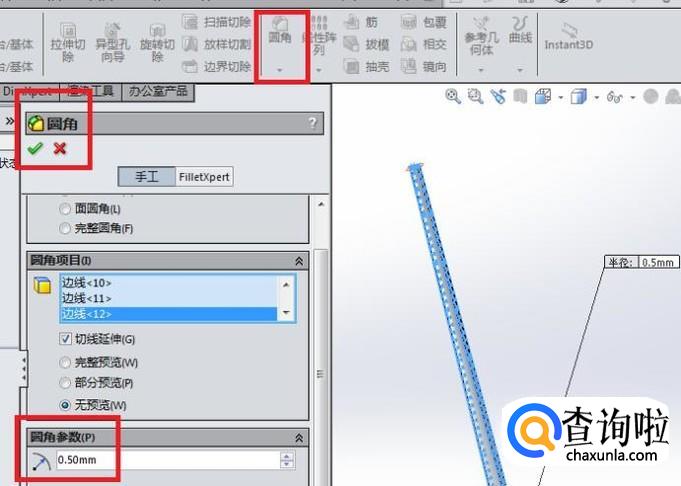

• 08

  如下图所示，
  首先点击工具栏中的“圆角”图标，
  出现“圆角”对话框，
  圆角参数设置为0.5，
  圆角项目选择所有的边线，
  之后打√。


• 09

  完成以上所有步骤，一根筷子就造好了，
  但是，
  筷子是成双的，一根筷子是没办法吃饭的，
  所以，我们需要将这一根筷子变成一双筷子，
  或许有人选择阵列，
  但是除了阵列就没别的方法了吗？
  还记得笔者写的“铁链子”吗，
  “移动/复制”也是可以的。

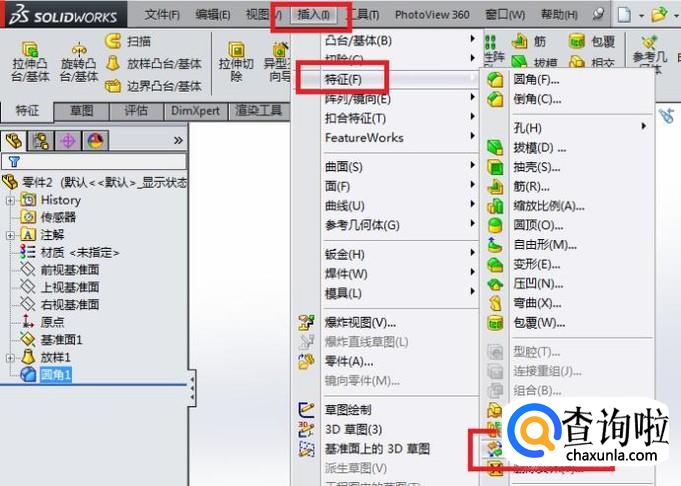

  如下图所示，
  执行【插入】【特征】【移动/复制】。


• 010

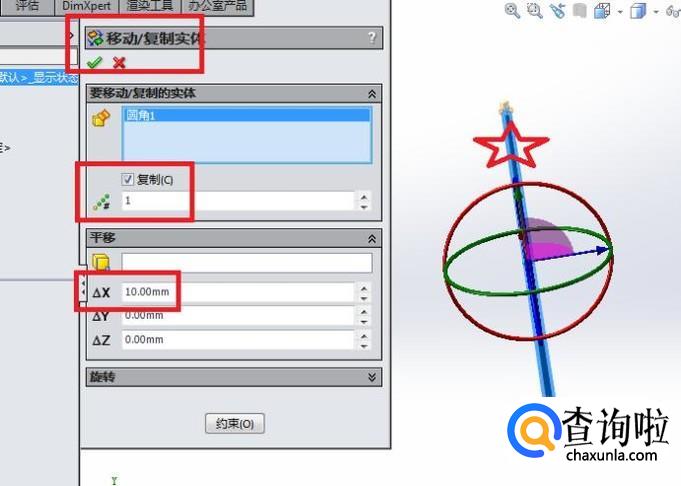

  如下图所示，
  出现了一个“移动/复制实体”对话框，
  要移动/复制的实体一栏只能点击红色五角星处的实体，
  不能在设计树中去选择特征，这个要记得，否则选择失败，
  然后记得勾选“复制”，数目设置为1，
  平移一栏笔者选择将△x设为10，你们也可以设置别的，
  最后永远别忘记打√。

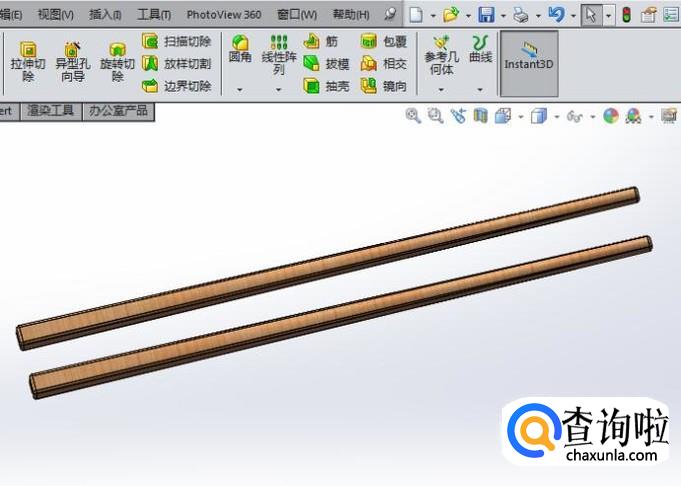

  至此，
  一根筷子就变成了一双筷子了，
  还没完呢，
  还要给实体上色呢。


• 011

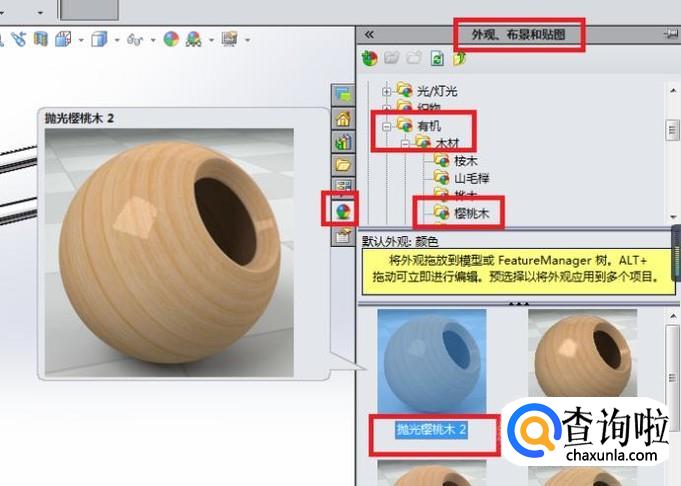

  如下图所示，
  点击软件右边的“外观”图标，
  在弹出的“外观、布景和贴图”对话框中层层【有机-木材-樱桃木】，
  然后在“樱桃木”中选择第一个“抛光樱桃木2”，
  用鼠标左键将其拖到三维区域的筷子上，
  并在随之出现的工具栏中选择整个筷子零件。

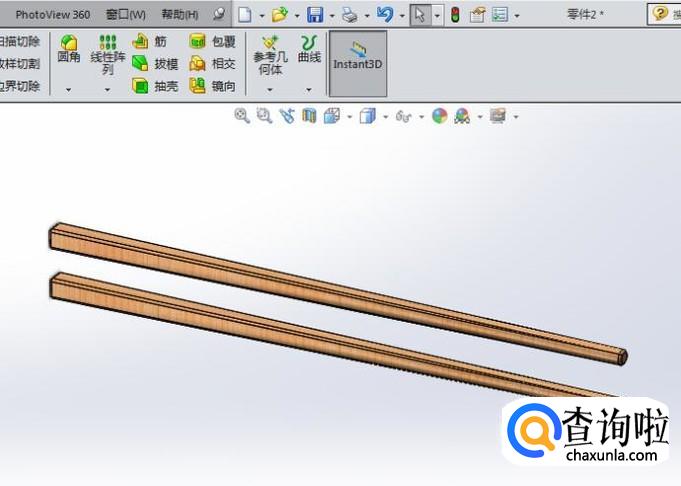

• 012

  如下图所示，
  一个樱桃木的筷子就造好了。



工具/材料

电脑

SolidWorks软件
