SolidWorks如何创建一个香烟？

详细内容

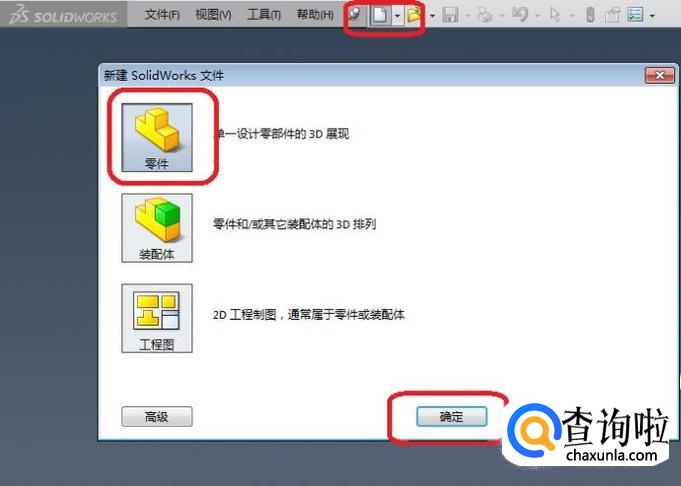

• 01

  如下图所示，
  打开SolidWorks软件，
  新建一个空白的零件文件。

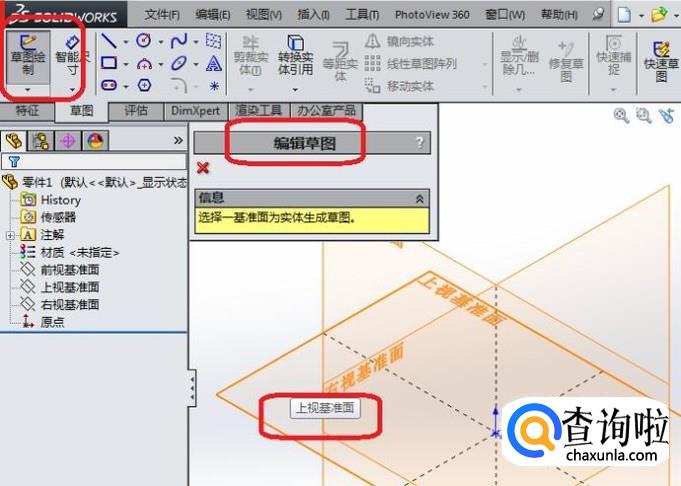

• 02

  如下图所示，
  点击草图工具栏中的“草图绘制”图标，
  出现一个“编辑草图”对话框和三个基准面做成的坐标系，
  然后，我们选择一个基准面作为草图平面。（笔者选择了上视基准面）。

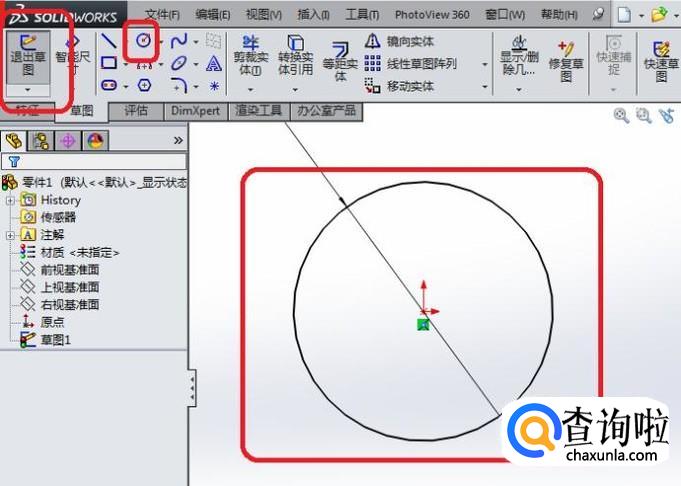

• 03

  如下图所示，
  进入到草图状态，
  点击工具栏中的“圆”图标，
  以坐标原点为圆心画一个直径为10的圆，
  点击工具栏中的“智能尺寸”对圆进行标注（如果确定画的圆直径是10，那么这一步其实可以省略），
  最后点击工具栏中的“退出草图”，
  完成草图的编辑。

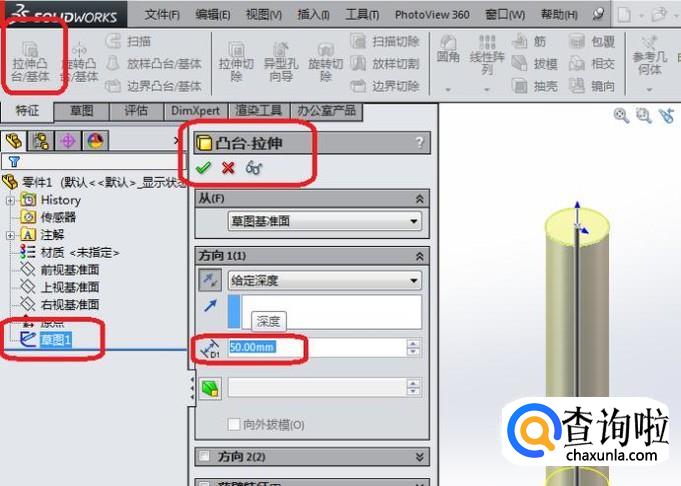

• 04

  如下图所示，
  先选中草图，
  然后点击特征工具栏中的“拉伸凸台/基体”图标，
  随后会出现一个“凸台-拉伸”对话框，
  注意方向是向下拉伸的，如果方向不对，可以调整，
  将拉伸深度修改为50，
  最后点击对话框左上角的√，
  完成香烟的烟草部分创建。

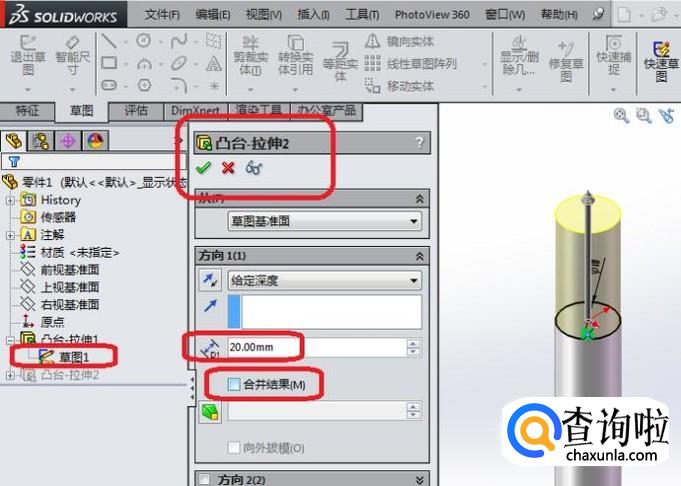

• 05

  如下图所示，
  在设计树中先选中“草图1”，
  再点击特征工具栏中的“拉伸凸台/基体”图标，
  出现“凸台-拉伸”对话框，
  这次的拉伸方向是向上的，而软件一般也是默认向上，所以不用改，
  修改一下拉伸高度为20，
  最后取消勾选“合并结果”，
  最后的最后，点击对话框左上角的√，
  完成烟头部分的拉伸操作。

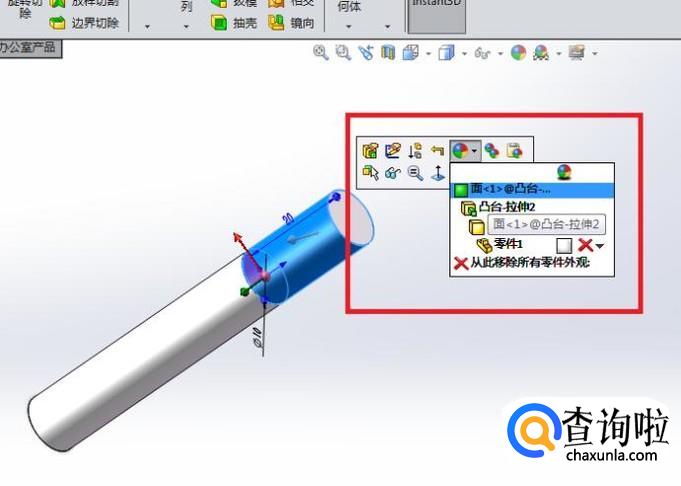

• 06

  如下图所示，
  鼠标左键点击烟头部分的曲面，
  在弹出的工具栏中点击“外观”图标，
  在其展开的下拉菜单中点击第一项“面”。

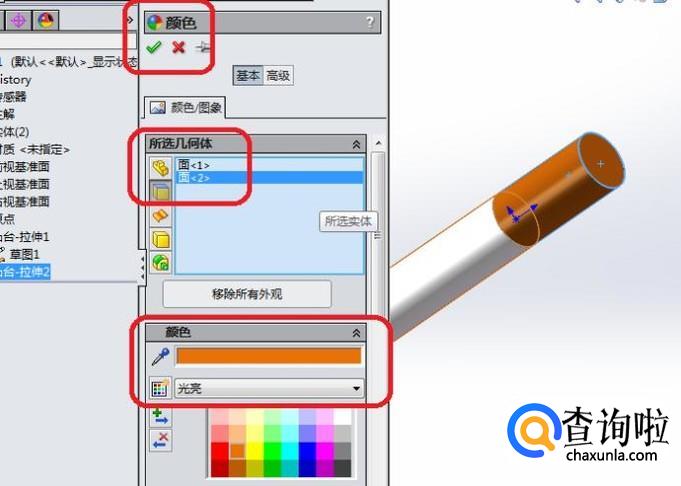

• 07

  如下图所示，
  出现“颜色”对话框，
  所选几何体一栏中再点击一下香烟头部的平面，
  颜色一拉中先选择“光亮”，
  再选择橙色，
  最后点击对话框左上角的√，
  完成香烟头部的上色。

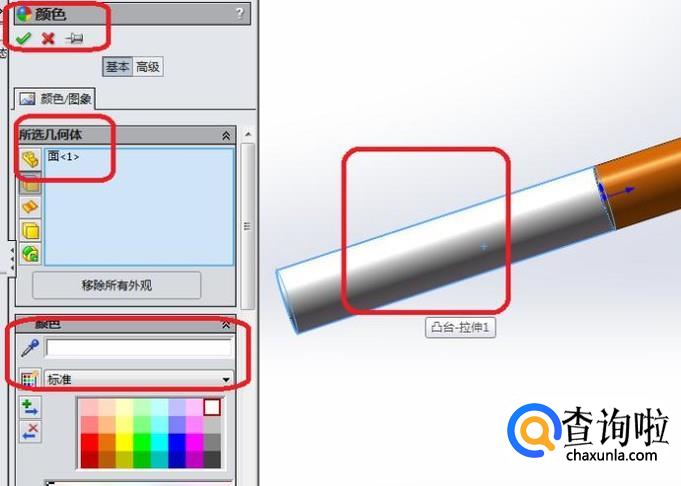

• 08

  如下图所示，
  重复第6、7步的操作，
  对香烟烟草部分进行上色处理，
  颜色为标准白色。

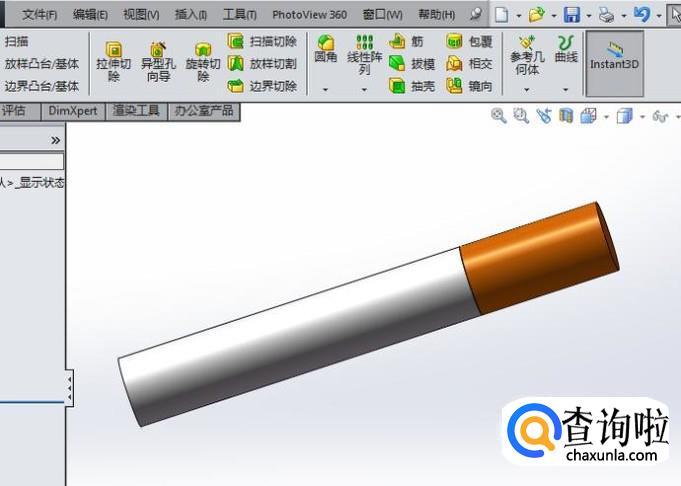

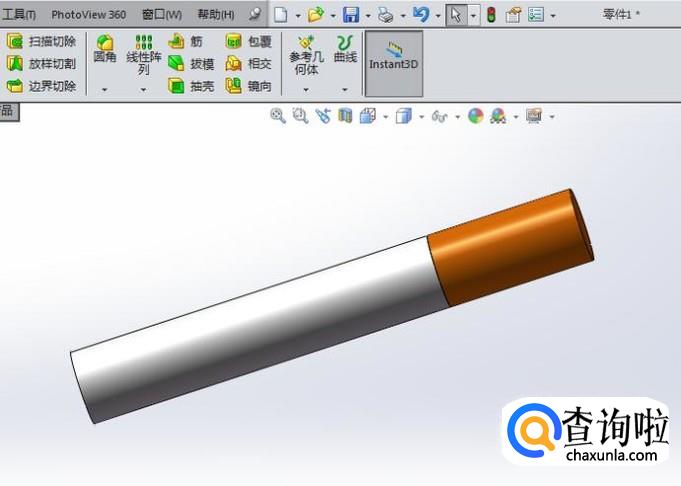

• 09

  如下图所示，
  一个香烟模型就造好了。

  看起来跟实际的香烟大小有点不同哦，那是因为笔者不是烟民，对香烟的印象只能凭记忆加想象。



工具/材料

电脑

SolidWorks软件
