Pro/e如何造压缩弹簧？

详细内容

• 01

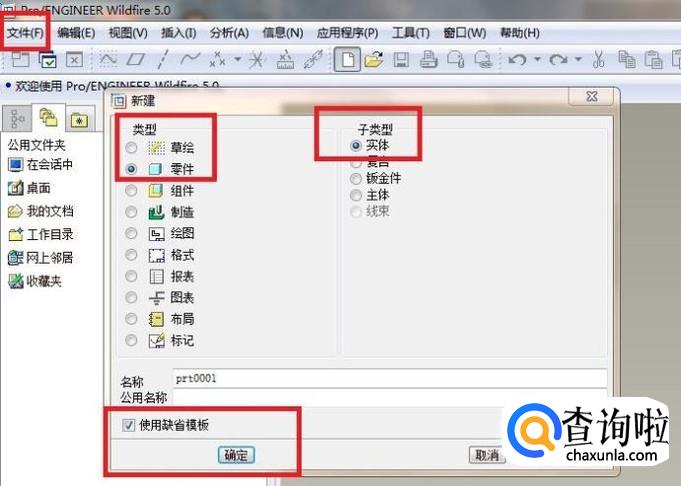

  如下图所示，
  打开Pro/e5.0软件，
  新建一个空白的实体零件文件，
  为了省事，可以用缺省模板。


• 02

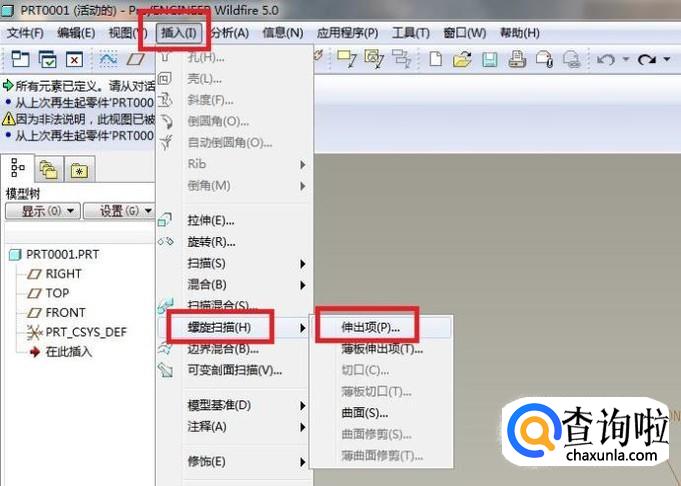

  如下图所示，
  点击标题栏中的“插入”，
  在其弹出的下拉菜单中点击“螺旋扫描”，
  然后在最后一层下拉菜单中点击“伸出项”。


• 03

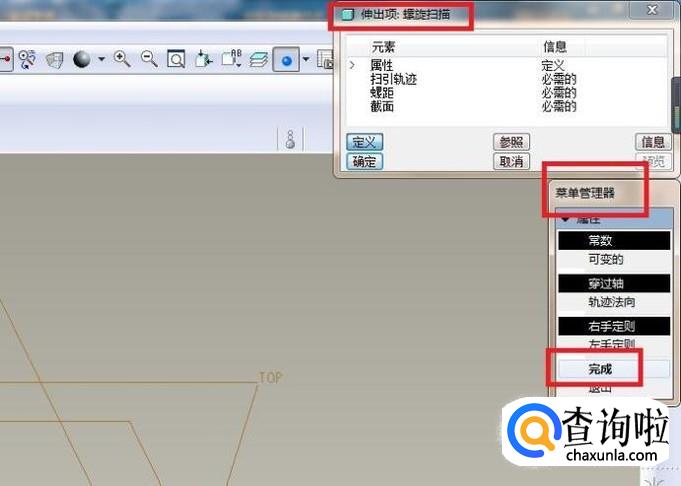

  如下图所示，
  软件随之弹出了“伸出项：螺旋扫描”对话框和一个菜单管理器，
  看着菜单管理器中的内容，
  没什么需要更改的，
  可以点击其中的“完成”了。


• 04

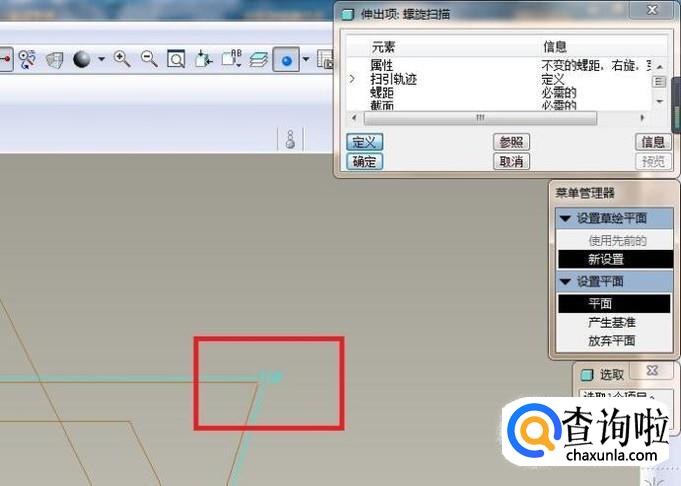

  如下图所示，
  根据菜单管理器中的提示，
  笔者选择了“TOP面”。


• 05

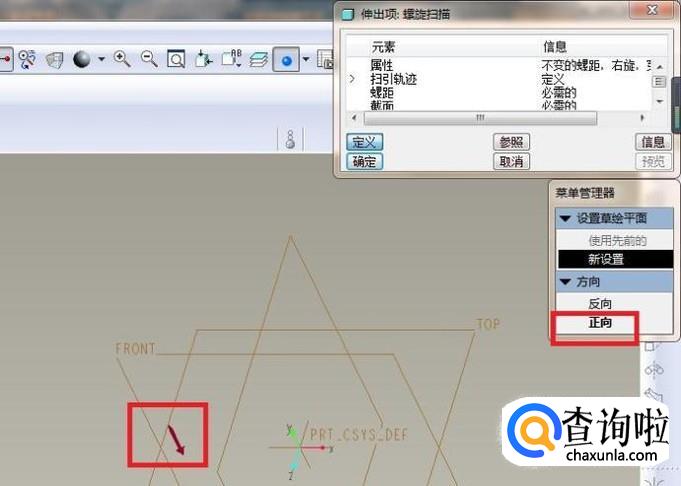

  如下图所示，
  菜单管理器又提示我们选择方向了，
  笔者习惯性的选择“正向”。


• 06

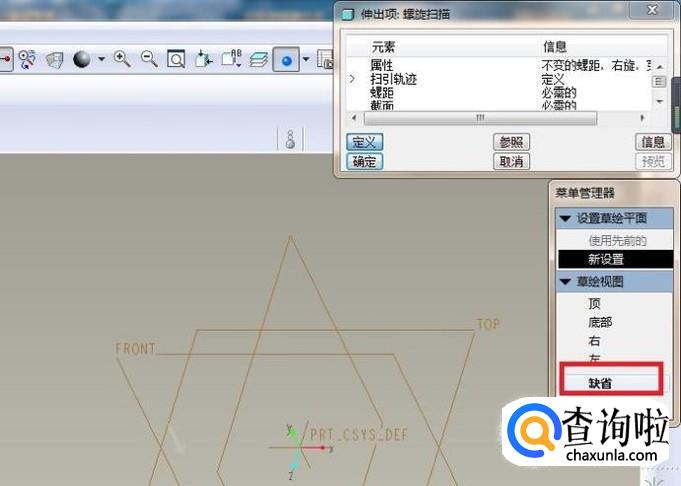

  如下图所示，
  菜单管理器又有了变化，
  不用看别的，
  有“缺省”就选择“缺省”，这样很省事。


• 07

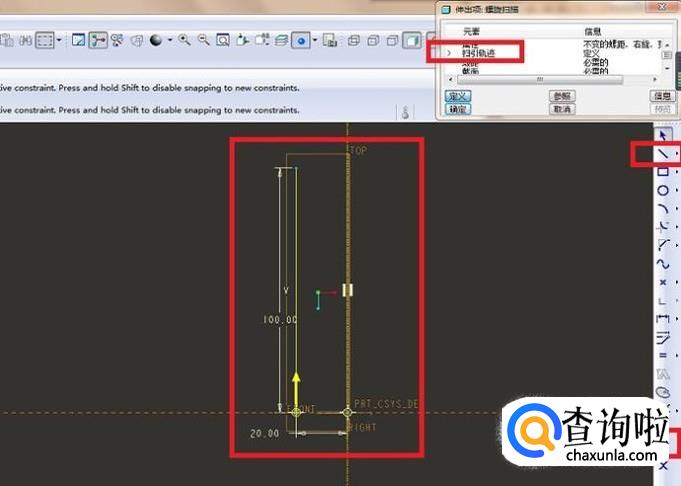

  如下图所示，
  进入到草绘状态，
  看“伸出项：螺旋扫描”对话框可以得知：这里是定义扫描轨迹的地方。
  首先点击右边工具箱中的“中心线”图标（隐藏在直线后面），
  点击坐标原点画一条竖直的中心线，
  然后点击右边工具箱中的“直线”图标，
  在中心线左边画一条竖直的线段，
  修改尺寸：线段长100，距离中心线20，
  最后别忘了点击右边工具箱中的“√”。


• 08

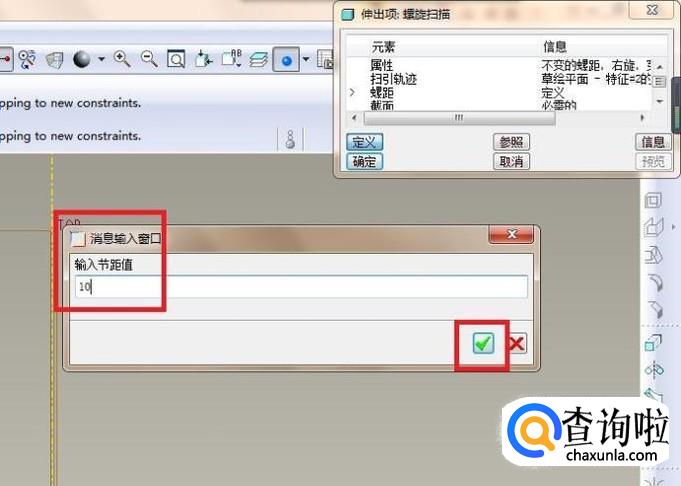

  如下图所示，
  退出出来草绘之后，
  弹出一个消息输入窗口，
  它要我们输入“节距值”，
  笔者估摸着输入了10，
  然后点击窗口右边的√。


• 09

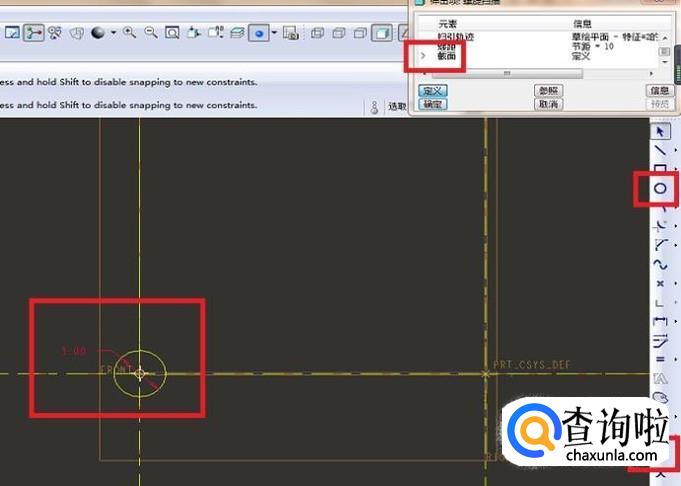

  如下图所示，
  又进入到草绘状态，
  看“伸出项：螺旋扫描”对话框得知：这里是定义截面的地方。
  所以，
  首先点击右边工具箱中的“圆”，
  以100长的线段一端为圆心画一个圆，
  笔者估摸着直径设为3，
  最后点击右边工具箱中的√。


• 010

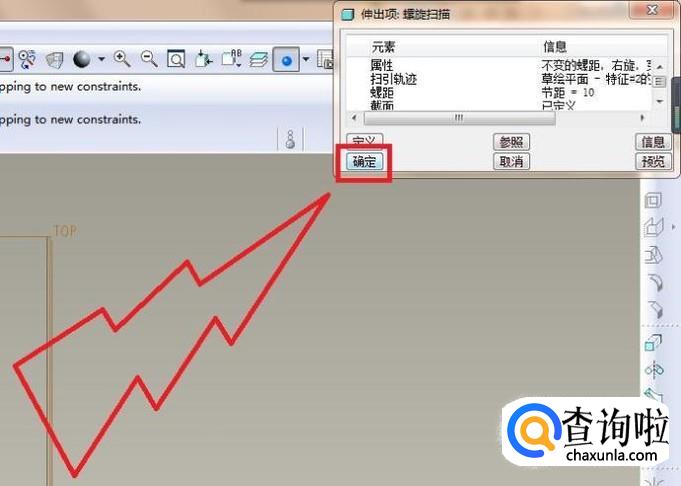

  如下图所示，
  退出草绘之后，
  再看“伸出项：螺旋扫描”对话框，
  所有元素都定义完毕，
  所以，
  我们只要点击“确定”就可以了。


• 011

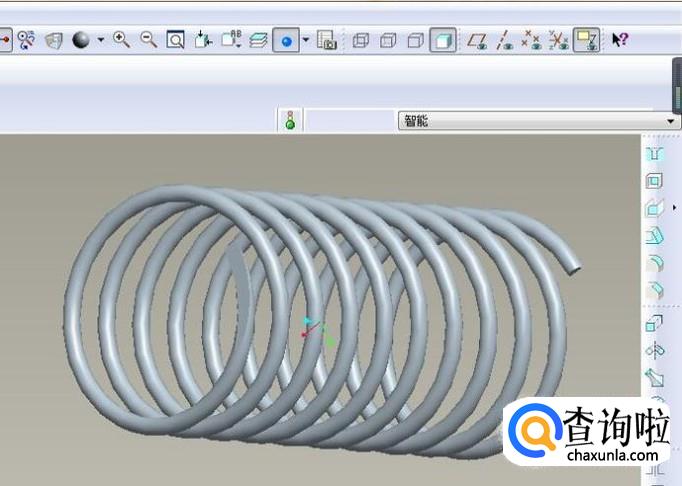

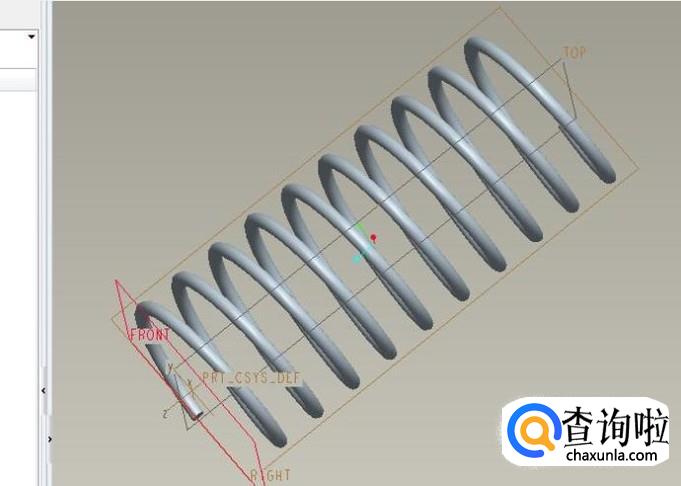

  如下图所示，
  上一步中点击完“确定”之后，
  一个螺旋状的实体就出现了，
  这是压缩弹簧的主要部分。


• 012

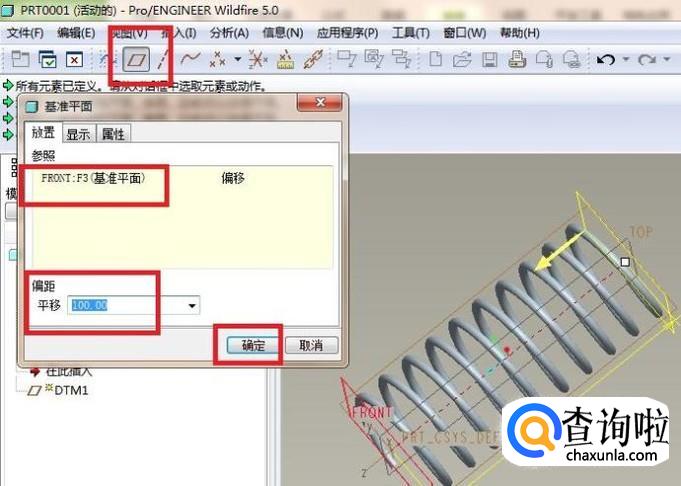

  如下图所示，
  点击工具栏中的“基准平面”图标，
  出现一个“基准平面”对话框，
  然后参照一栏点击“FROT面”，
  偏距一栏中平移100（如果方向不对，可以输入-100），
  最后永远别忘了点击“确定”，
  至此，
  一个新的基准平面就创建完毕。


• 013

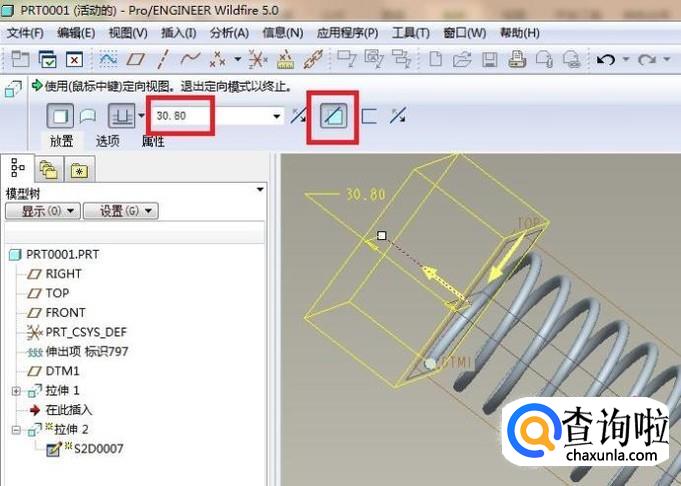

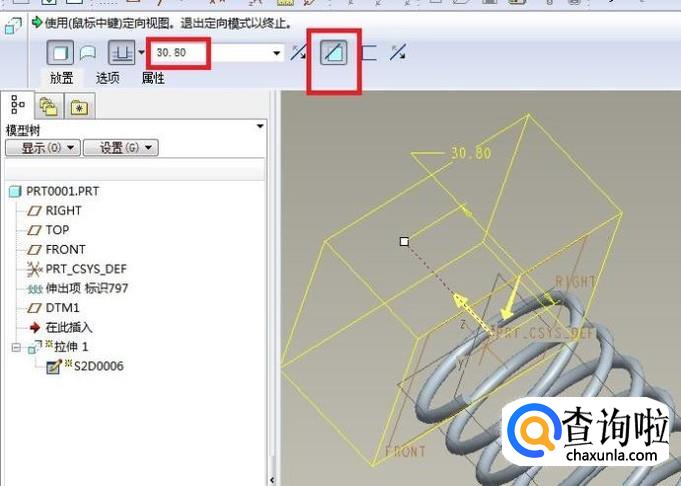

  如下两幅图所示，
  分别在FRONT面和新建的基准面上进行拉伸实体操作，
  拉伸的时候选择“切除”，
  高度只要比3大就行，
  然后压缩弹出两头就都削平了。


• 014

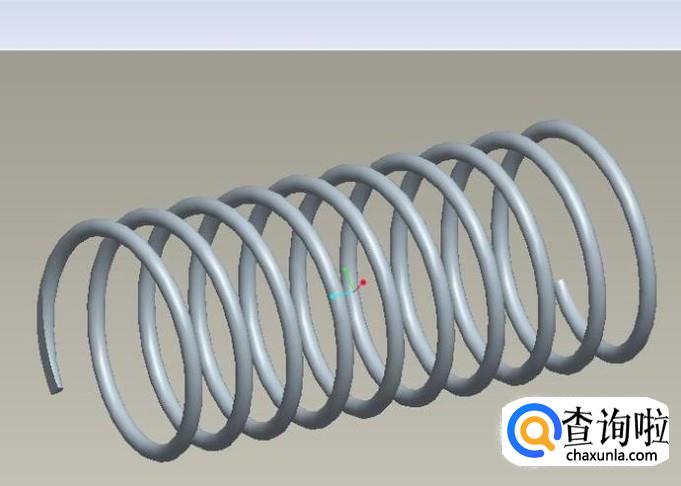

  如下图所示，
  一个简单的压缩弹簧就在Pro/e中造出来了。



工具/材料

电脑

Pro/e5.0软件
