CAD文字编辑中如何输入深度符号？

详细内容

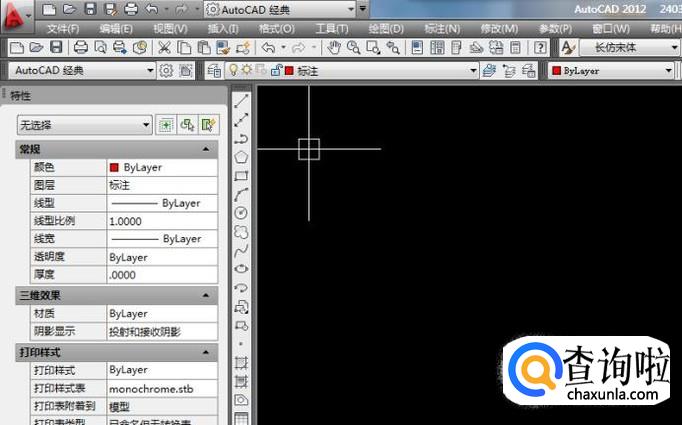

• 01

  如下图所示，
  打开AutoCAD软件，新建一个空白的文件。

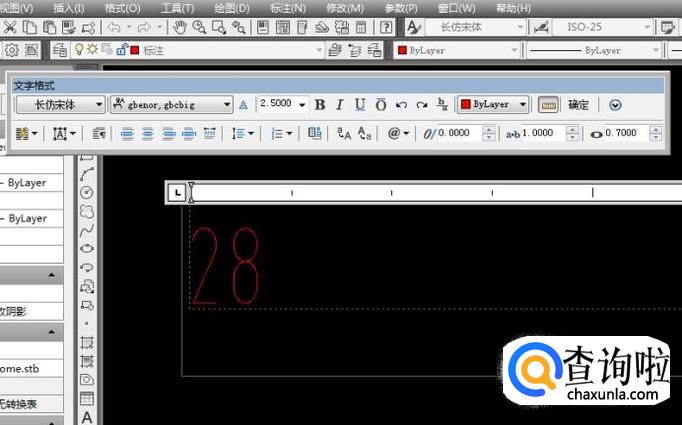

• 02

  如下图所示，先输入一行数字作为演示所用。

  具体操作方法有多种，如下：
  第一种：直接输入字母“t”，然后用鼠标在CAD空白区域画一个矩形。
  第二种：执行【绘图】【文字】【多行文字】，然后用鼠标在CAD空白区域画一个矩形。
  以上两种方法，大家任选一种方式即可。

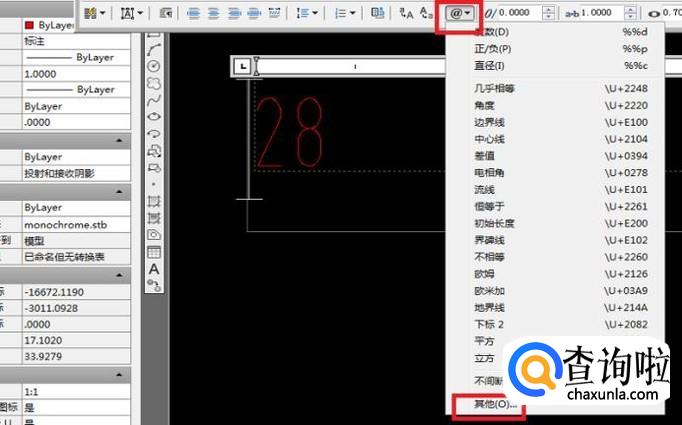

• 03

  如下图所示，
  1、先在“文字格式”工具栏中找到“@”图标，点击它，会出现一个下拉菜单，
  2、在出现的下拉菜单中点击“其他”。


• 04

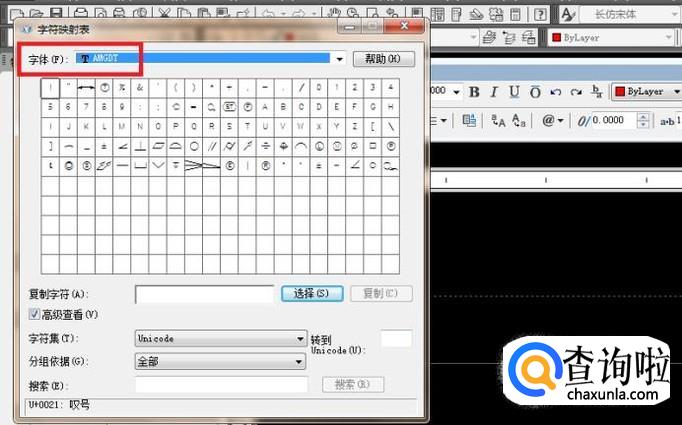

  如下图所示，
  出现了一个“字符映射表”，
  注意红色框选，
  按照下图红色框选中的字体选择“AMGDT”。

  说明一下，字体选择是为了找到深度符号，哪种字体下面有深度符号，你们就可以选择哪种字体，笔者开始不熟悉，那是一个个字体去翻，才翻到深度符号所在地字体AMGDT。


• 05

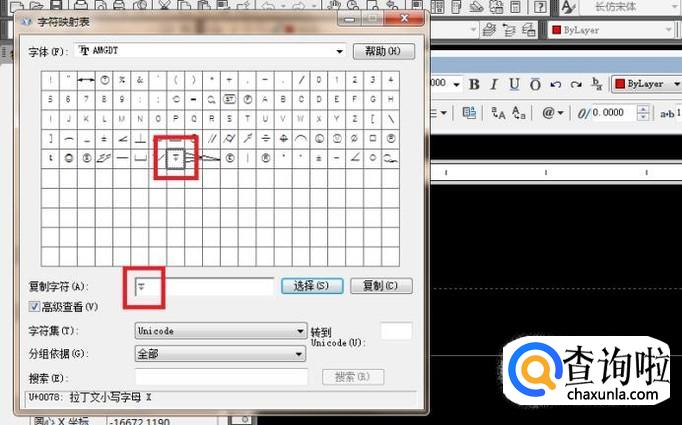

  如下图红色框选所示，
  上面那个红色框选，找到深度符号，
  鼠标左键双击它。
  下面红色框选，这里出现了深度符号。

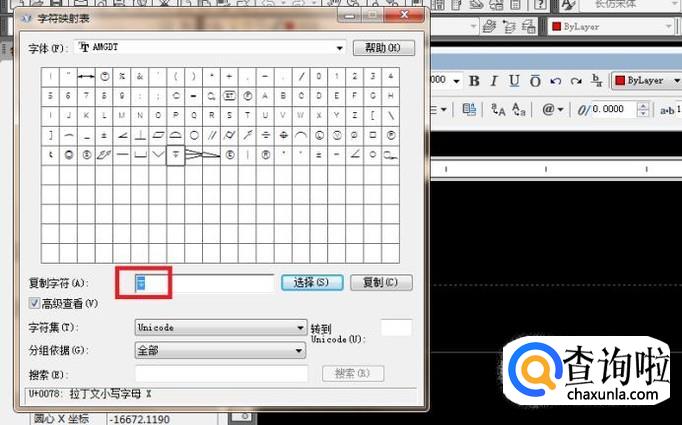

• 06

  如下图红色框选所示，
  将深度符号用鼠标左键选中它，
  然后“ctrl+c”复制。

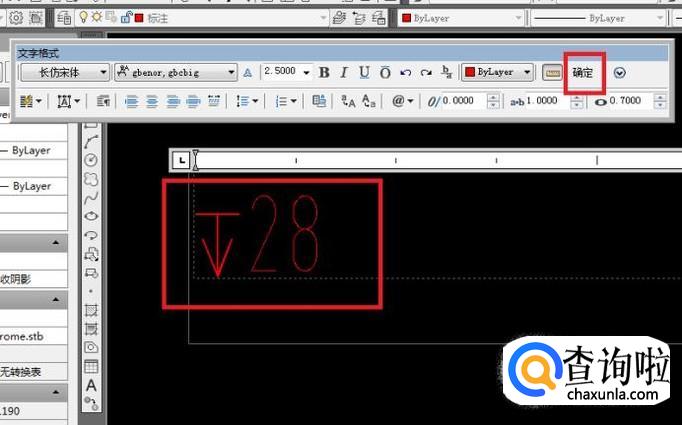

• 07

  如下图所示，
  回到之前的文字格式那里，
  将鼠标光标移动到数字前面，
  然后，“Ctrl+v“，粘贴。
  再然后，点击文字格式工具栏中的“确定”（可以更改字号大小，不能更改字体）

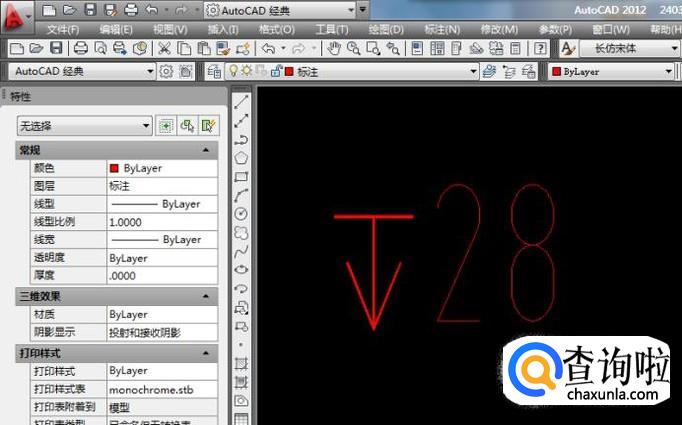

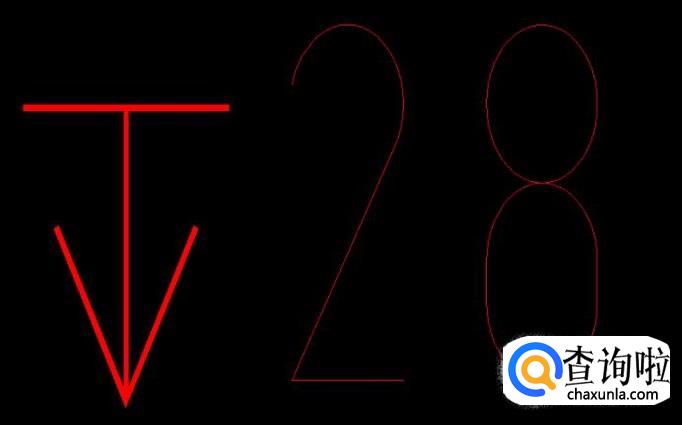

• 08

  如下图所示，
  成功的输入了深度符号，
  下图中的意思是深度28。



工具/材料

电脑

AutoCAD软件
