SolidWorks如何造一个胶囊药丸模型？

详细内容

• 01

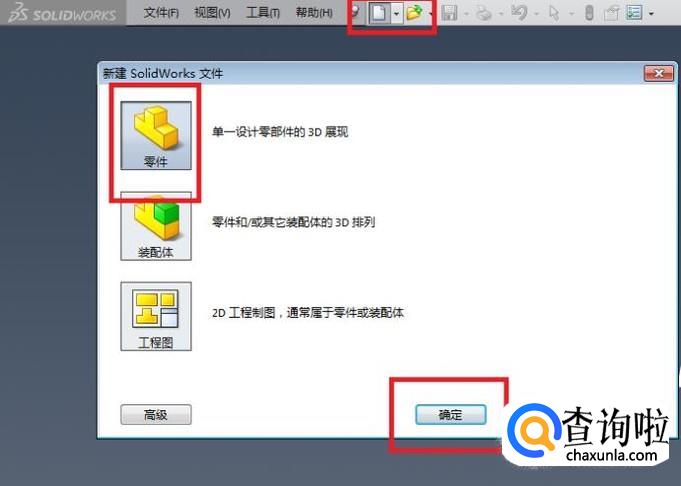

  如下图所示，
  打开SolidWorks软件，
  新建一个空白的零件文件。


• 02

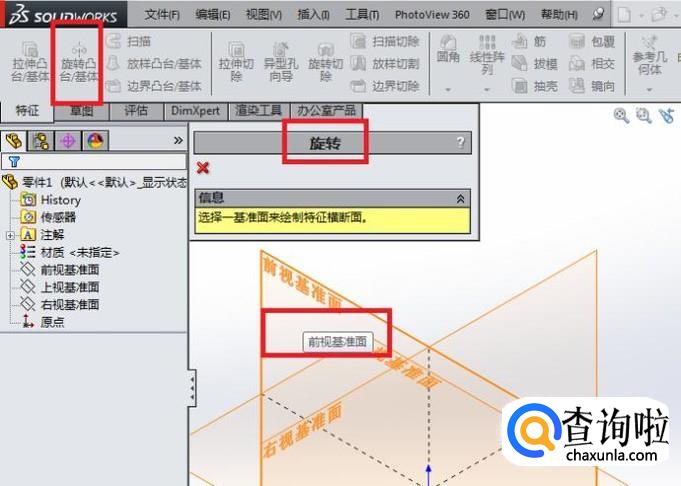

  如下图所示，
  点击特征工具栏中的“旋转凸台/基体”图标，
  随后弹出一个“旋转”对话框和三个基准面，
  笔者选择“前视基准面”。


• 03

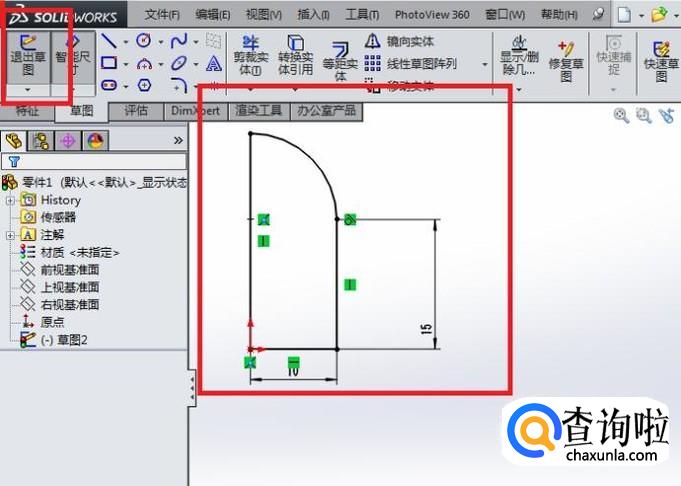

  如下图所示，
  进入到草图状态，
  首先点击工具栏中的“矩形”图标画一个矩形，
  点击工具栏中的“智能尺寸”标注矩形长20，宽15，下边距离坐标原点为0，左右两边距离坐标原点为10，
  点击工具栏中的“圆”图标，以矩形上边中点为圆心画圆，圆直径为上边长度20，
  点击工具栏中的“直线”图标，以坐标原点为起点向上画一条超过原的线段，
  点击工具栏中的“裁剪实体”图标，按照下图样式进行裁剪，
  最后“退出草图”。

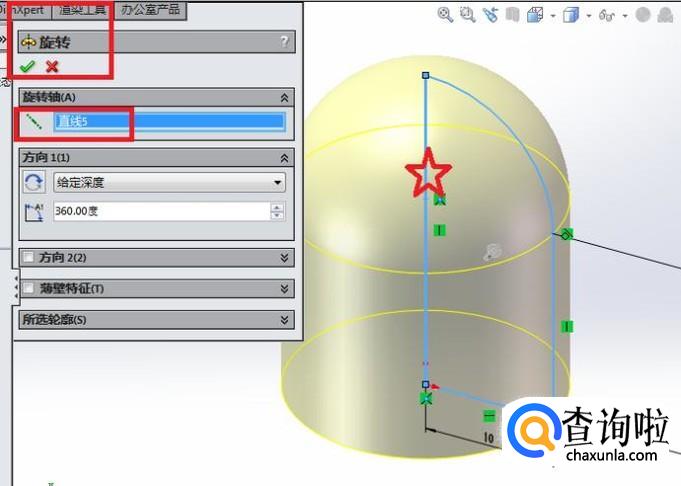

• 04

  如下图所示，
  回到了“旋转”对话框，
  旋转轴一栏选择红色五角星所在的那条直线段，
  然后就可以看到预览效果了，
  还不错，
  就点击对话框左上角的√。


• 05

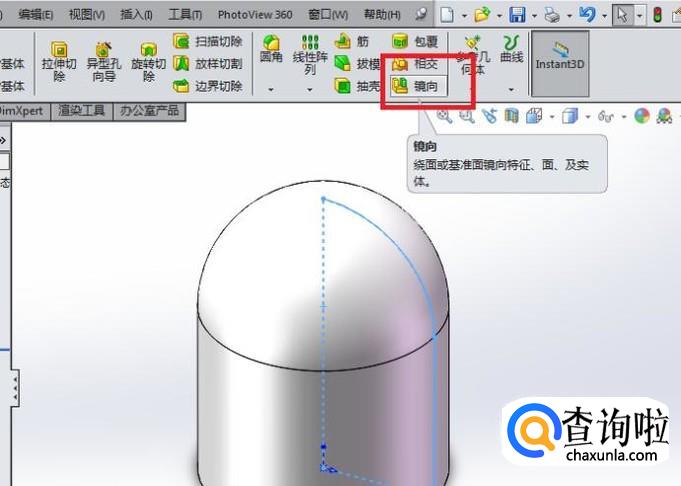

  如下图所示，
  点击特征工具栏中的“镜向”图标，
  激活“镜向”命令。


• 06

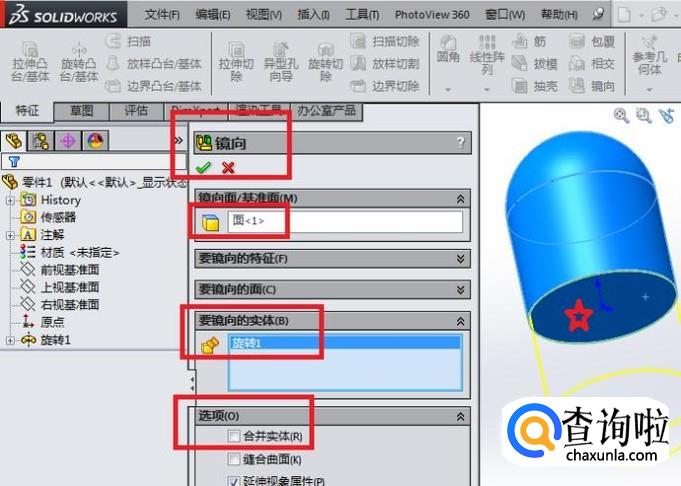

  如下图所示，
  在“镜向”对话框中进行如下设置：
  镜向面一栏选择红色五角星所在的平面，
  要镜像的实体一栏选择刚刚旋转的实体，
  选项一栏中记得取消勾选“合并实体”，
  最后别忘了点√。


• 07

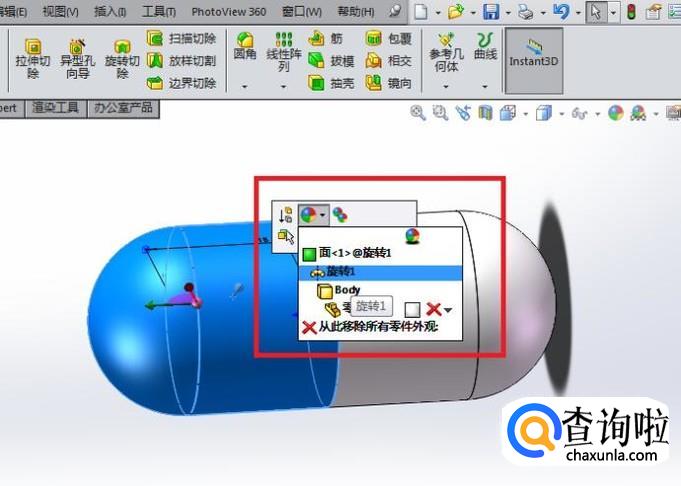

  如下图所示，
  利用“Ctrl+鼠标左键”将蓝色部分选中，
  在随之弹出的工具栏中点击“外观”图标旁的三角形，
  在其展开的下拉菜单中点击“旋转。”


• 08

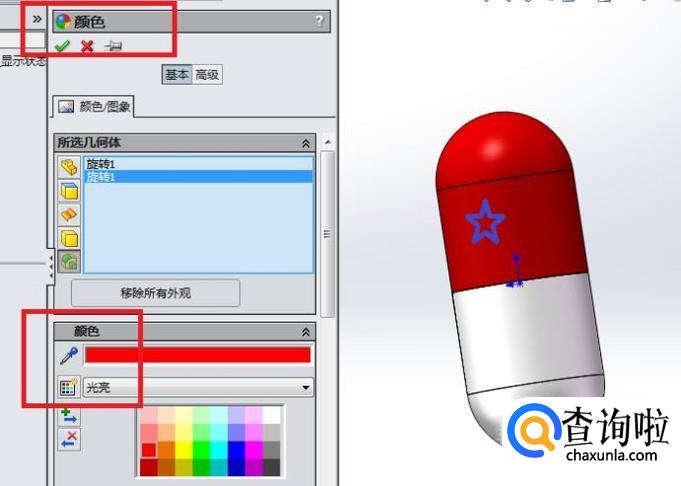

  如下图所示，
  出现了“颜色”对话框，
  将颜色样式调整成“光亮”，
  然后在“颜色”一栏中选择“红色”，
  之后打√，
  完成胶囊一头颜色的设定。


• 09

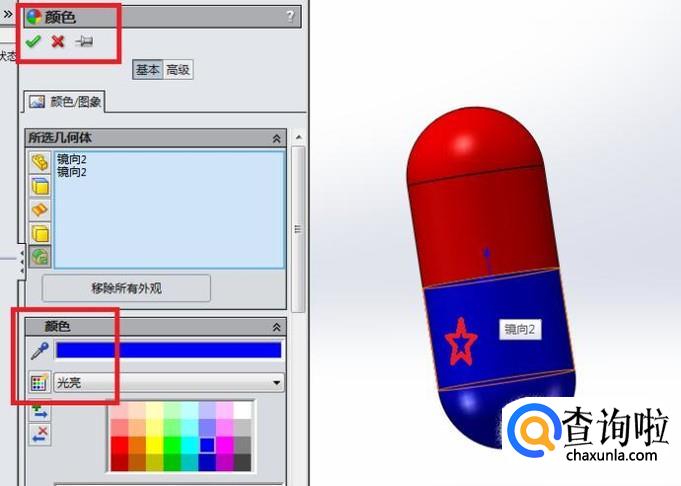

  如下图所示，
  重复第8步操作，
  对胶囊另一头进行上色操作，
  这次选择的颜色是蓝色。


• 010

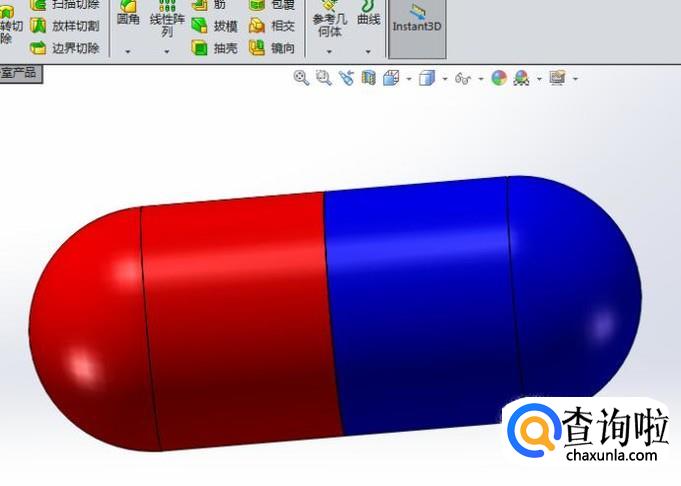

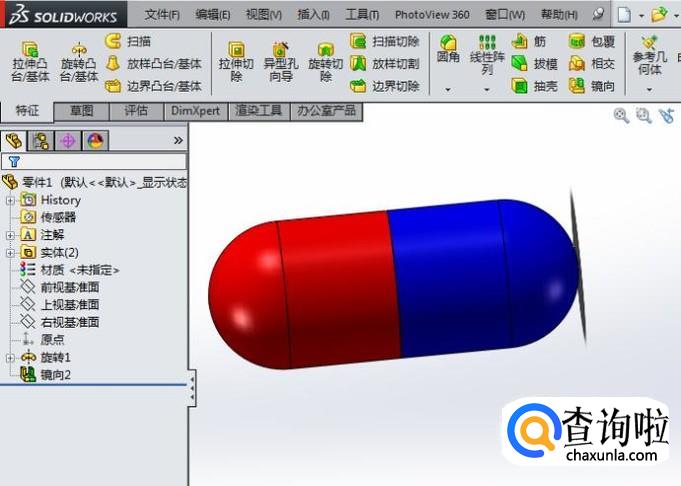

  如下图所示，
  一个不太像的胶囊药丸的模型就造好了，
  是不是太简单了？
  简单才好操作，才学的快呀！



工具/材料

电脑

SolidWorks软件
