电吹风的正确接线方法是什么？

详细内容

• 01

  火线A与双档风量开关3接，双档风量开关1与粗电阻丝（降压作用）1接，电阻丝5与冷热开关右接，零线B接与冷热开关左接后又与桥式整流4接。



  在日常生活中有很多女性都有洗完头发用电吹风吹头发的习惯，由此看来我们在生活中是离不开电吹风了，其实电吹风不仅可以吹头发，刚刚洗完的衣服也可以用电吹风去吹干。既然电吹风对我们有这么多的用途，你可知电吹风机接线方法是什么吗?

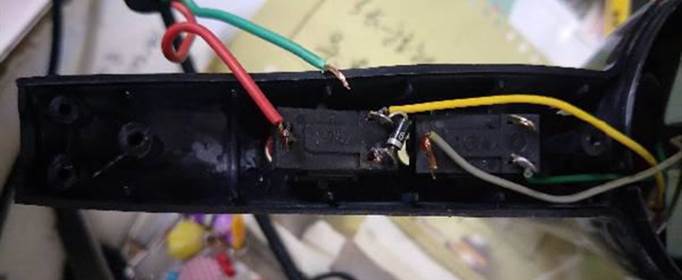

  1、火线A与双档风量开关3接，双档风量开关1与粗电阻丝（降压作用）1接，电阻丝5与冷热开关右接，零线B接与冷热开关左接后又与桥式整流4接。

  2、双档风量开关3和双档风量开关1接通时，大风量，电压全加在粗电阻丝1上；双档风量开关3和双档风量开关2接通时，小风量，电压经过二极管减半加在粗电阻丝1上。



  3、冷热开关断开时，零线加在桥式整流4上，桥式整流工作，供风机吹出冷风；冷热开关合上时，零线加在桥式整流4的同时，又接通了细电阻丝5，细电阻丝发热，风机吹出热风。
