CREO关系式阵列之高尔夫球

详细内容

• 01

  首先观察高尔夫球，从表面均匀排布的凹点找出规律。不难看出，这些凹点从中心一层一层从中心往赤道方向扩散，中心是一个凹坑，第一层有四个凹坑，第二层有8个凹坑。没往外走一层，增加4个凹坑，形成一个等差数列。一个半球共有6层，不难计算出每一层与球中心的角度，其为15°。

• 02

  草绘一个直径为60的半球。因为高尔夫是旋转体，因此我们只要做出一半，然后进行镜像就可以得到整个球体。

• 03

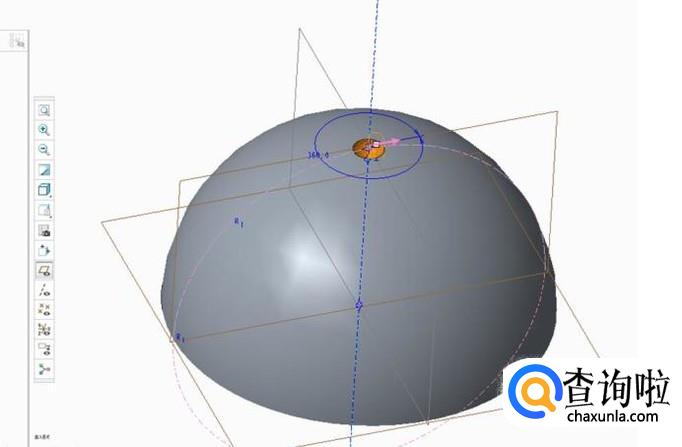

  再在半球体的顶部用旋转切出一凹坑。


• 04

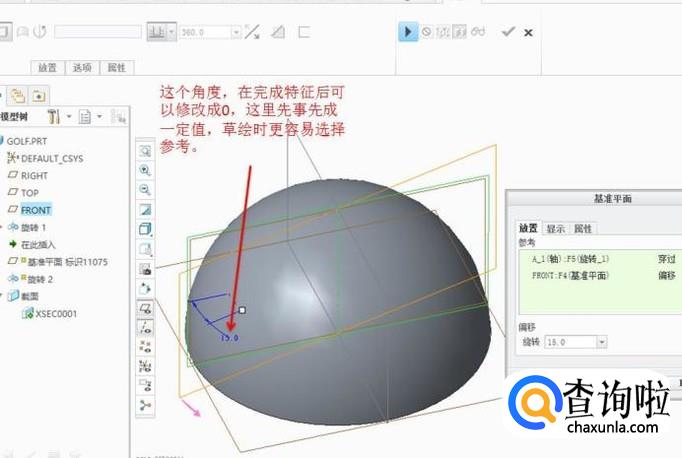

  用旋转命令挖顶部的凹坑时，建立一个过程基准平面作为草绘平面。这个过程基准平面穿过球体中心轴，并与一平面成一定的角度，后期会用到。


• 05

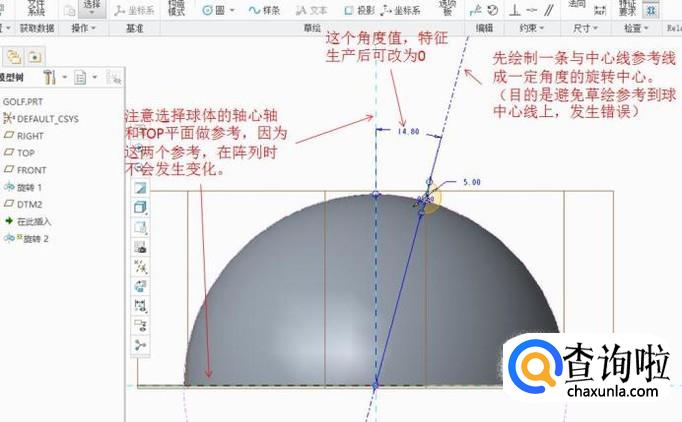

  用旋转命令挖顶部的凹坑时的草绘如下，请注意正确选择草绘的参考基准。这个草绘基准选择的原则，必须是在整列时基准位置不能引发尺寸不正确的变化，能确保所有特征能准确生成。


• 06

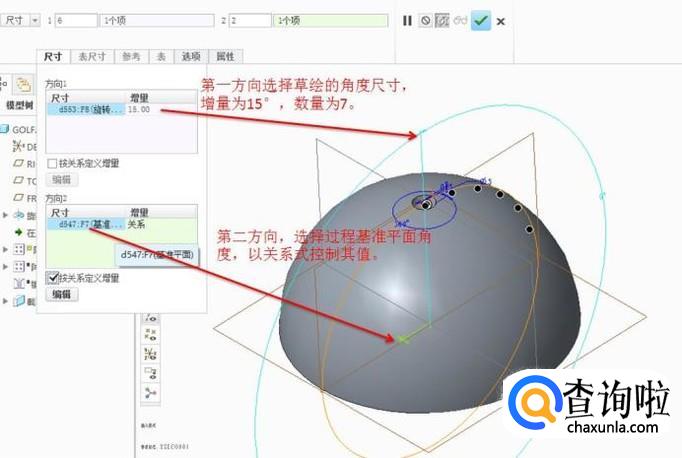

  接下来做尺寸阵列，第一方向选择草绘的角度尺寸为驱动尺寸，角度增量为15°，数量为7；第二方向选择过程基准平面的夹角作为驱动尺寸，以关系式的方式控制圆周方向的特征位置。


• 07

  在代码框里写下如下代码：
  if idx1==1
  memb_v=90*idx2
  endif
  if idx1==2
  memb_v=90*idx2/2
  endif
  if idx1==3
  memb_v=90*idx2/3
  endif
  if idx1==4
  memb_v=90*idx2/4
  endif
  if idx1==5
  memb_v=90*idx2/5
  endif
  if idx1==6
  memb_v=90*idx2/6
  endif
  if idx1==7
  memb_v=90*idx2/7
  endif

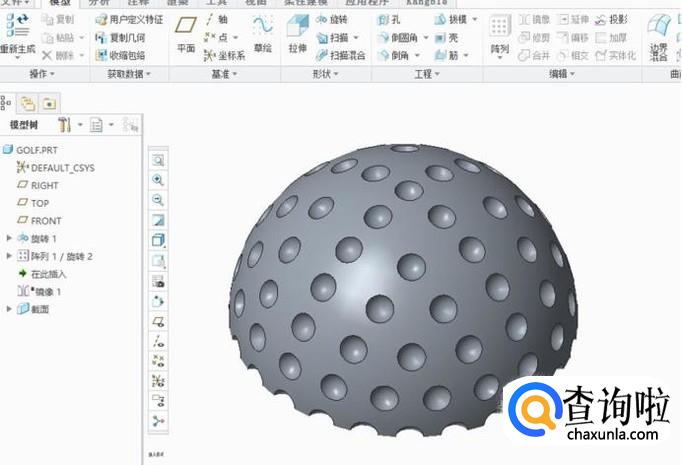

  得到下列图形


• 08

  最后再进行镜像，得到整个图像

• 09

  再根据需要上色

特别提示

要在掌握好旋转与参数命令修改的前提下完成此操作。
