Pro/e中如何用拉伸命令造一个100x100x100正方体

详细内容

• 01

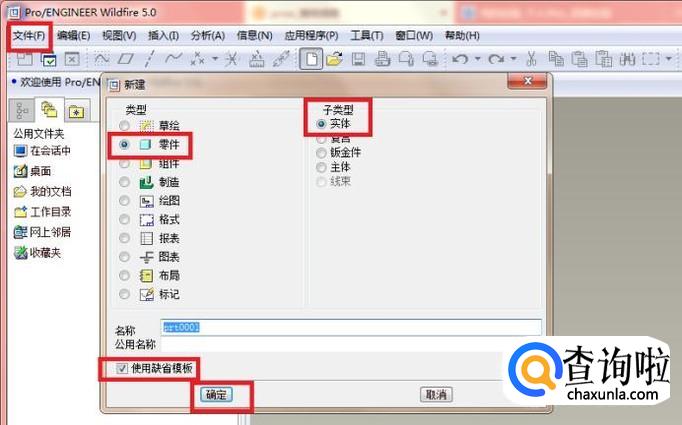

  如下图所示，打开Pro/e5.0软件；
  然后新建一个实体零件（类型是零件，子类型是实体）；
  然后尽量勾选“使用缺省模板”；
  再然后点击“确定”，实体零件新建成功。


• 02

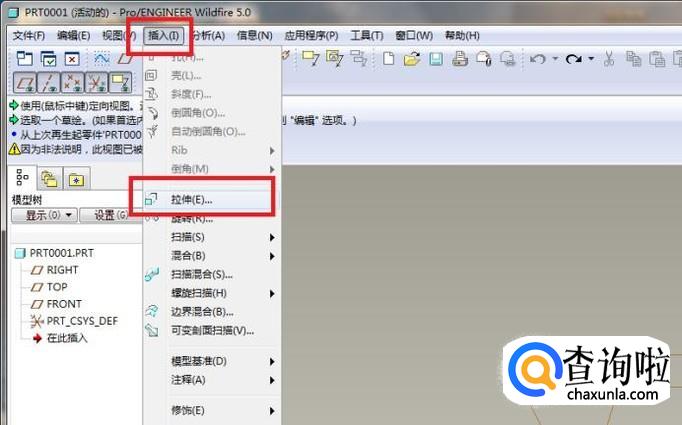

  如下图所示，Pro/e软件进入到三维建模状态。
  执行【插入】【拉伸】，激活拉伸命令。

  （或者直接在软件最右边的工具栏中点击“拉伸图标”这里截图没有，但是打开软件都看得到）


• 03

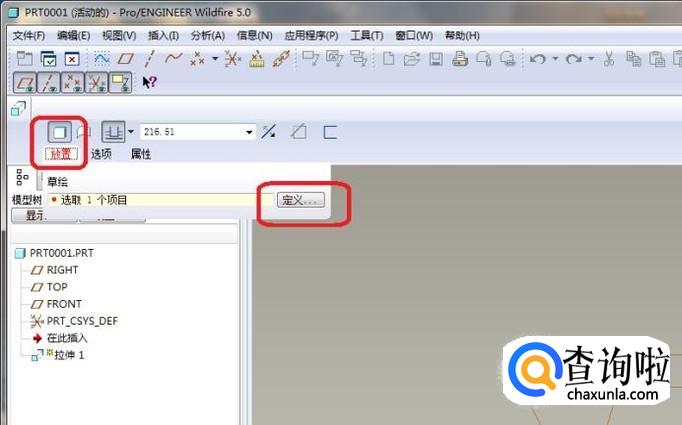

  如下图所示，激活拉伸命令之后，软件会跟着更新操作提示。
  注意红色框选，先点击左边红色框选中的“放置”，软件才会弹出右边红色框选中的“定义”。
  然后，这一步最终的目的是点击这个“定义”


• 04

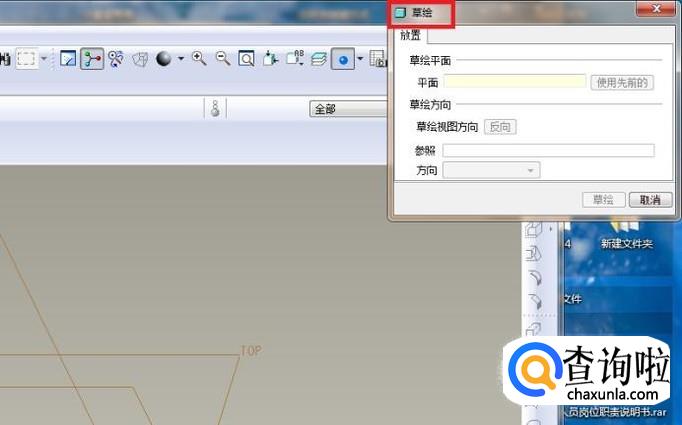

  如下图所示，软件出现了“草绘”对话框，可以看到一片空白。


• 05

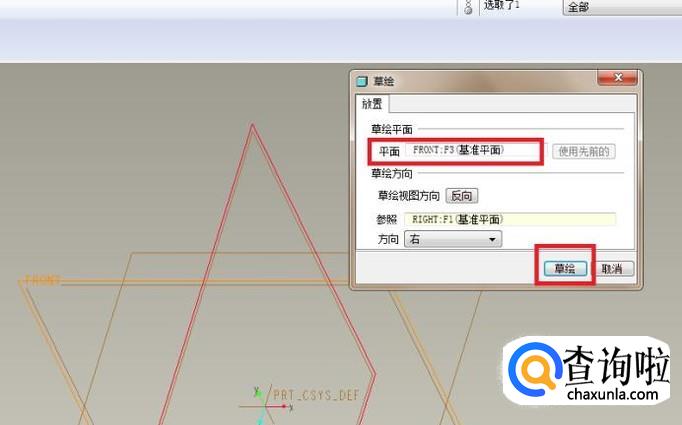

  如下图所示，草绘平面选择“FRONT面”；
  然后参照平面就自动出现了；
  再然后，我们直接点击“草绘”按钮，就可以进入到草绘状态了。


• 06

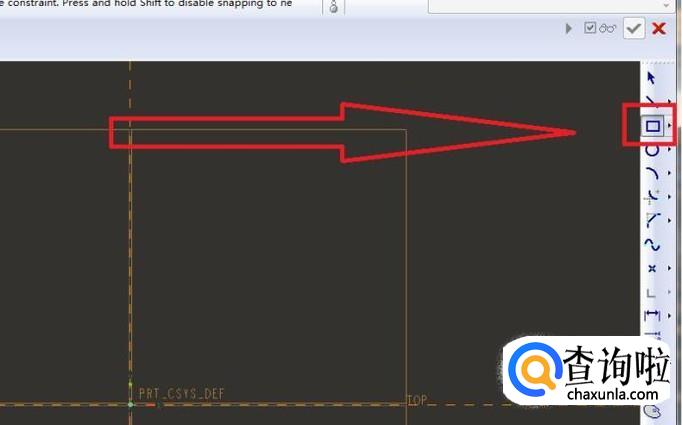

  如下图红色箭头所指的红色框选，这是我们进入到草绘状态之后，需要激活的命令“矩形”。
  （因为正方形也属于矩形的一种）


• 07

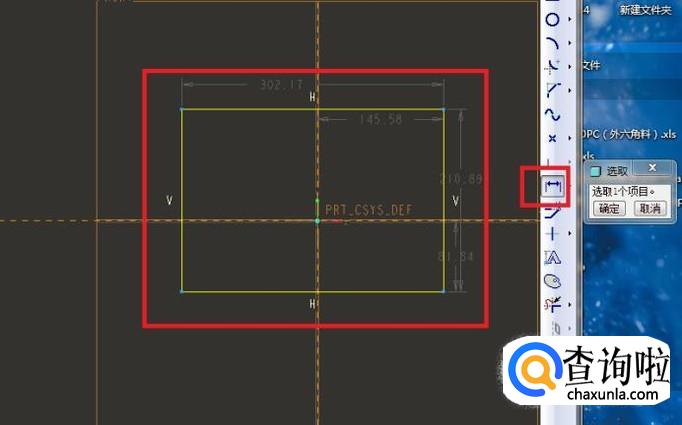

  如下图所示，在工作区域随手画一个不知尺寸的矩形（左边大的红色框选），然后激活标注命令（右边小的红色框选），来标注尺寸。


• 08

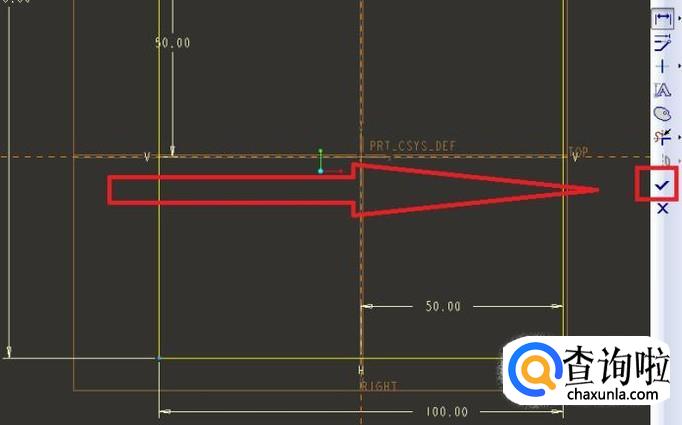

  如下图所示，尺寸标注完毕，长、宽各100，各边距中间都是50；
  然后，点击红色框选中的√，完成并退出草绘。


• 09

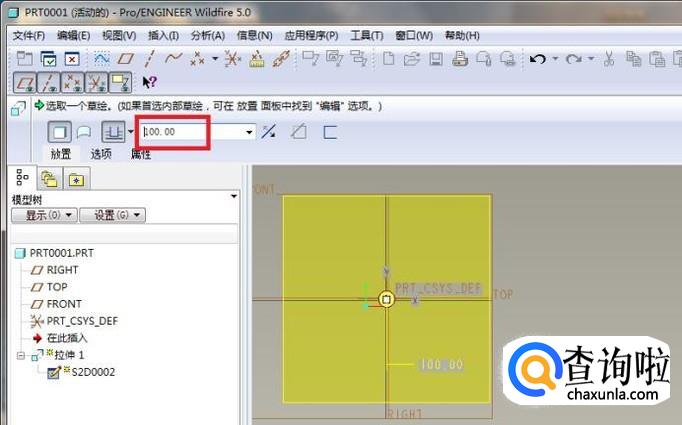

  如下图所示，回到拉伸界面，首先，笔者将拉伸高度改成了100，其余保持不变。


• 010

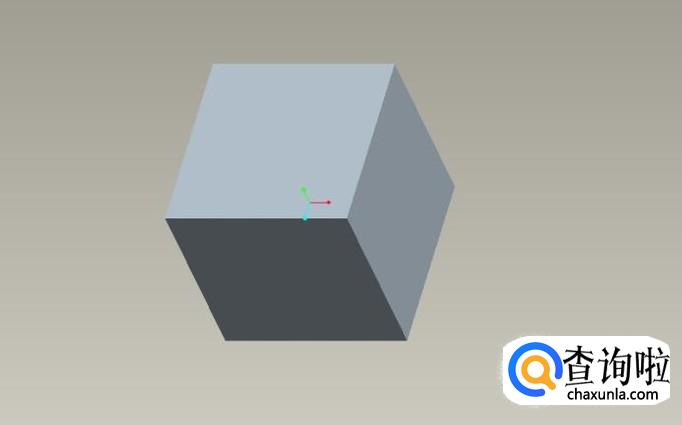

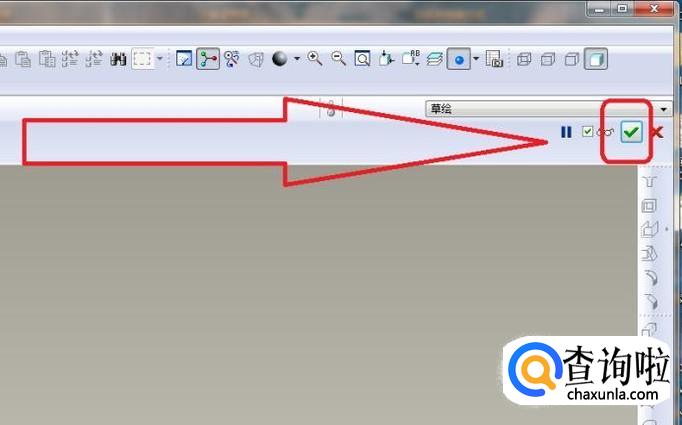

  如下图所示，点击这个红色框选中的√，就完成了拉伸操作。

  到这里，一个100x100x100的正方体就在Pro/e中造出来了。


• 011

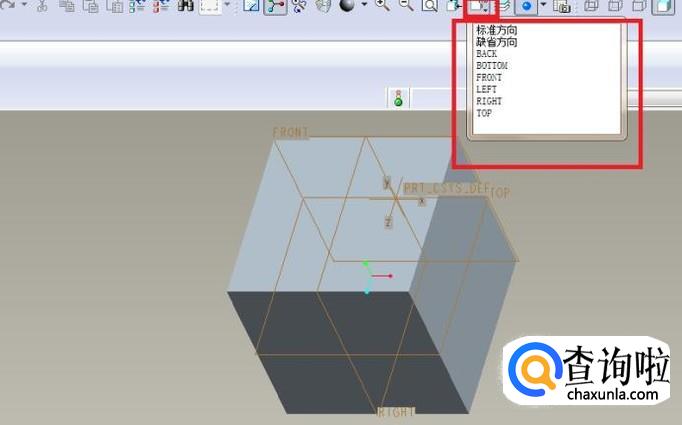

  如下图所示，调整方向，笔者选择“标准方向”



工具/材料

电脑

Pro/e5.0软件
