在天正暖通中如何画一根管道？

详细内容

• 01

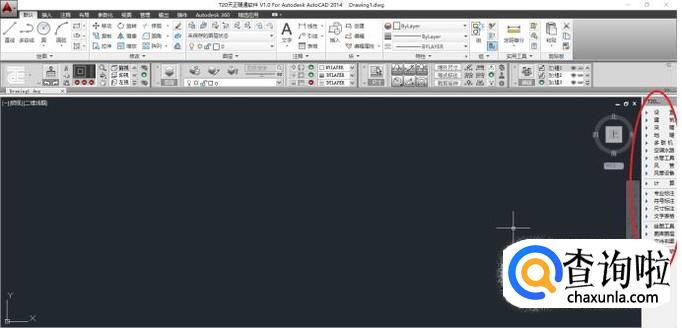

  打开天正暖通软件，如下图所示


• 02

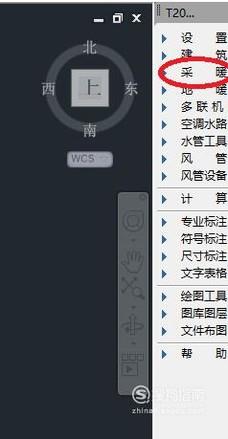

  点击“采暖”，如下图所示


• 03

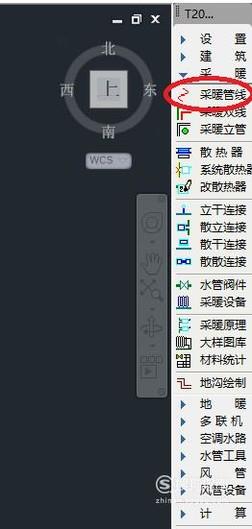

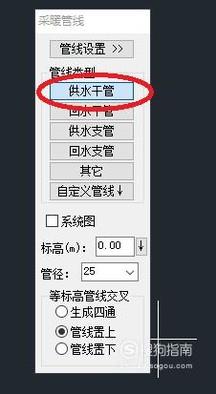

  点击“采暖管线”，如下图所示


• 04

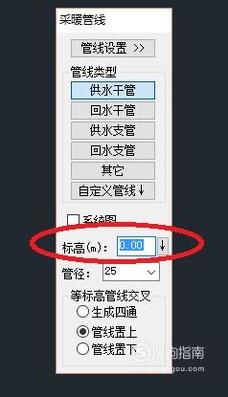

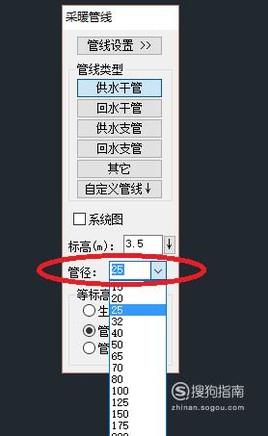

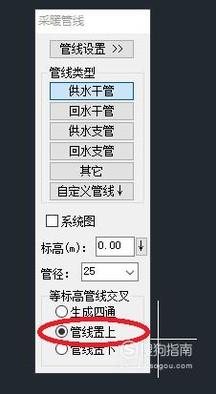

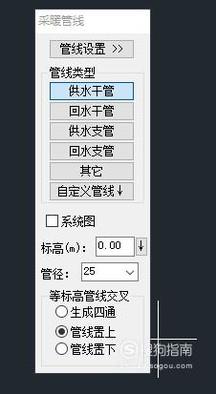

  打开墙体“采暖管线”编辑界面，依次选择自己需要的“管线类型”、“标高”、“管径”、“等标高管线交叉”，如下图所示


• 05

  然后直接在绘图区绘制管线，如下图所示


• 06

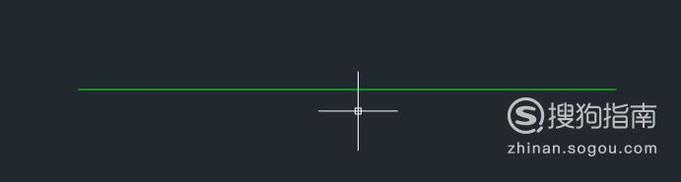

  管线绘制完成后，如下图所示


• 07

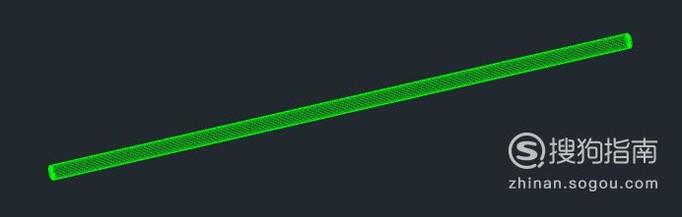

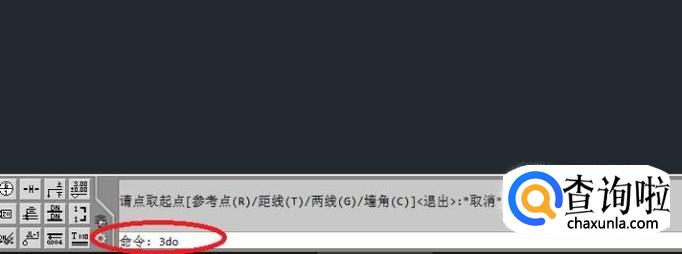

  在命令行输入“3DO”，点击回车键，进入“受约束的动态观察模式”，然后可以直观的看到自己绘制的管道，如下图所示


• 08

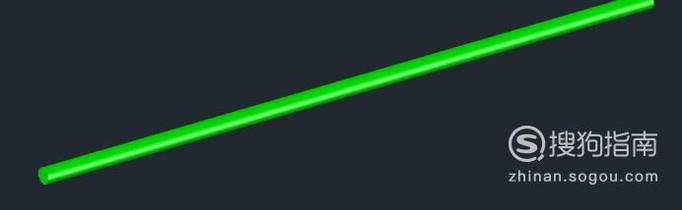

  最后，可以改变一下“视觉样式”，看一下自己绘制的管道；在“受约束的动态观察模式”下，点击鼠标右键，选择“视觉样式”，点击“真实”，如下图所示



工具/材料

CAD

天正暖通
