电动三轮车全车接线图详解 手工版

详细内容

• 01

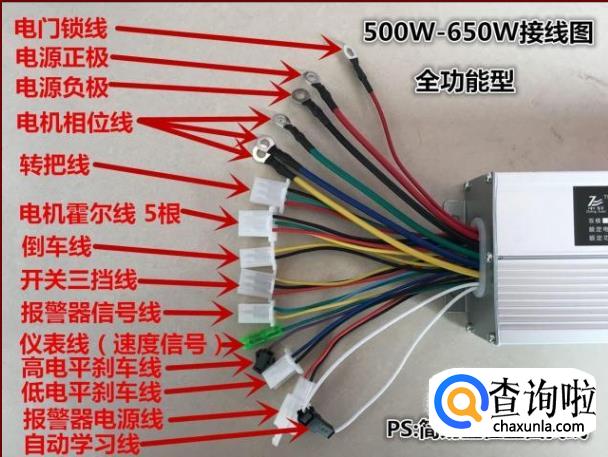

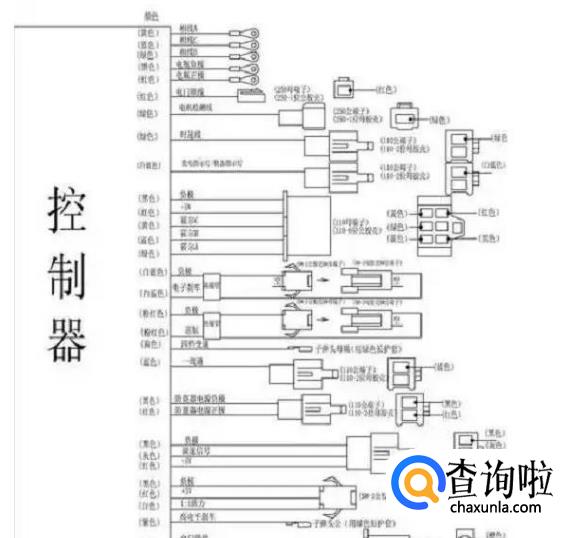

  控制器接线方法：

  明确电源正负极，和电门锁线。
  把万用表打直流档上，再把万用表的负极黑线接在电池的负极上，然后用万用表的正极红线一个一个量，有电压的是正极稍微比电源电压高点、无电压的是负极。


• 02

  连接电源线和电门锁线。
  控制器电源线粗红色的是正极，粗黑色的是负极。接好后打开钥匙，再量量电源电压和电门锁线的电压是不是正常，然后在分别量转把线的电源电压5V左右红黑线，霍尔线的电源电压5V左右红黑线别忘了万用表打到直流档上。


• 03

  电压正常对接白色学习线。
  若反转拔开在对接一次，电机正转后拔开学习线。接转把线，一般按颜色接就可能了，若还不可以有可能转把坏掉了，那么拔掉转把线，直接连接控制器转把线的红线和绿线。电机正常转，证明转把有问题，换个转把。


• 04

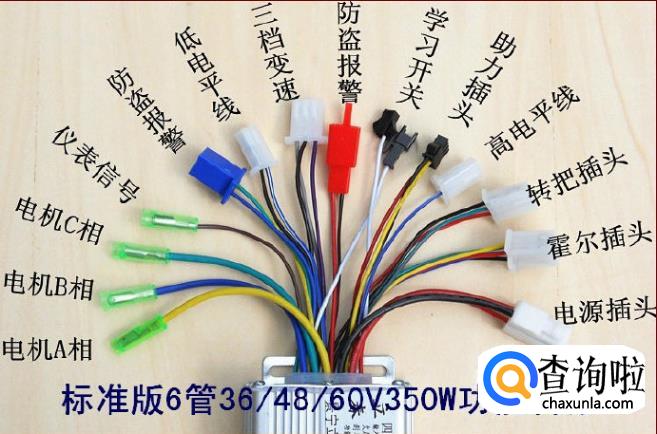

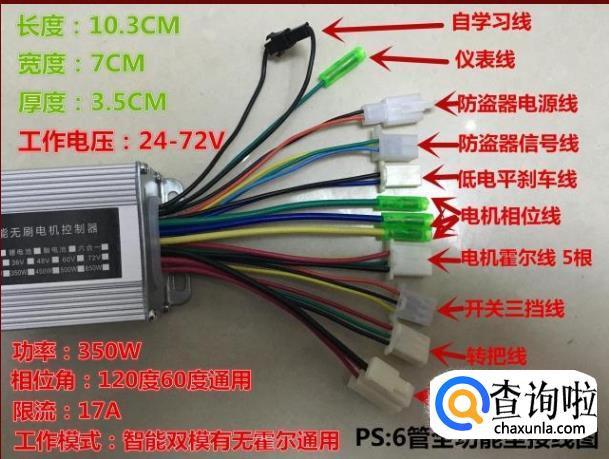

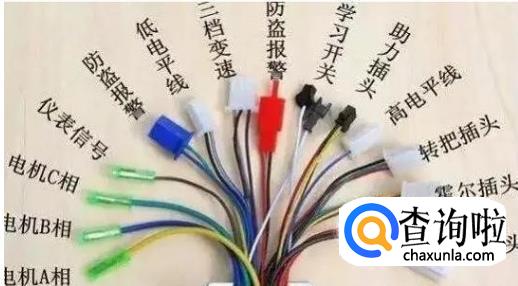

  电车上各个线什么意思的确定方法。
  顺着电机找到电机3根相位线5根霍尔线，拆下转把找到3根转把线，拆掉刹把可以找到2根刹车线。拆开电瓶可以看到“+”电源正极“-”电源负极。总的来说按大件找，按大件安装，最容易理解最准确。


• 05

  测试霍尔好坏的方法。
  整车上带电检测，先把各线路及接插件都接好，把万用表拔到直流电压20V档位，先确认控制器有5V电源输出，再用黑表笔接在霍尔的地线，红表笔分别接三根信号线，在量的同时，用手轻轻转动电机，霍尔正常时，万用表会0V--5V的脉冲电压的数据显示，如果测某只霍尔时没有脉冲电压，则这只霍尔就坏了，这种情况也可以用指针式万用表检测，指针在0V--5V之间摆动，霍尔是好的;如果指针不摆动，霍尔是坏的用这种方法是最为可靠的方法，前提是带电操作。

• 06

  接仪表线和找出转把线。
  拆开仪表会发现仪表有2根线，一根接在防盗接口上一根在控制器的仪表线上。拆下转把会发现转把就3根线，对着颜色就可以找到了，或者用万用表测量。


• 07

  接刹车断电线。
  拆下刹把会发现刹把有2根线刹把就是一个常开开关，把这2根线直接接在控制器刹车断电上就可以了。

• 08

  自学习的启动。
  安装完成后用脚踏称把撑起整车后，连接好控制器将学习线对插再打开电门锁，这时会进入自学习，当转动正常后，如发现电机运行方向相反就调一下调速转把，就能改变电机运行方向，然后拨开学习线即可。
