cad如何设置光标及拾取点

详细内容

• 01

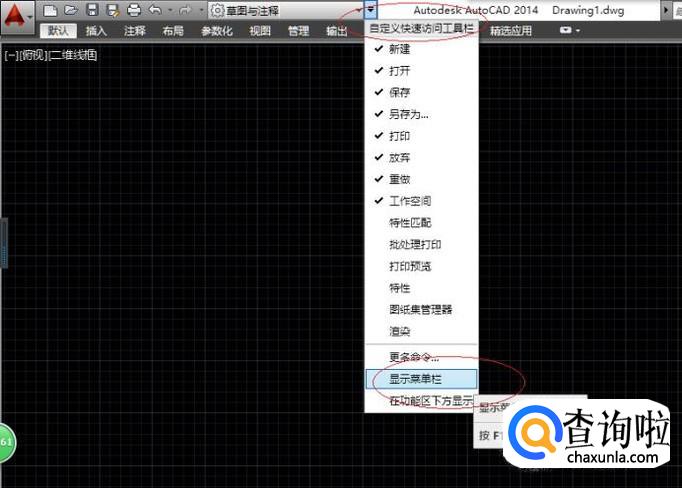

  启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。


• 02

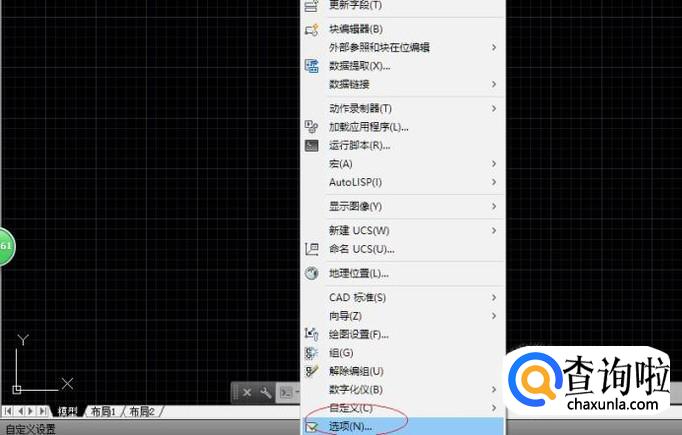

  如图所示，唤出"系统菜单栏"区。点击"工具"菜单标签，弹出下拉菜单选择"选项..."项。


• 03

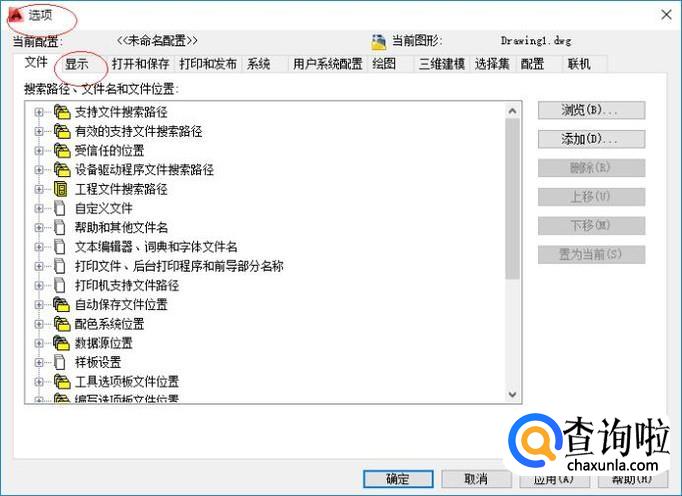

  弹出"选项"对话框，如图所示。选择"显示"标签，下步将进行设置十字光标大小的操作。


• 04

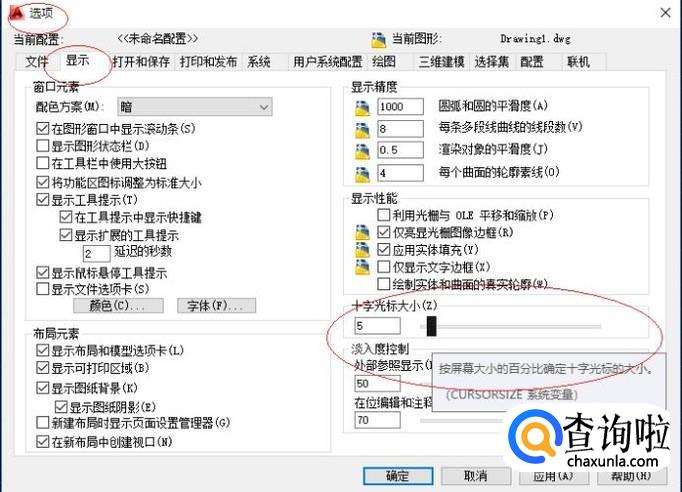

  如图所示，唤出"显示"选项界面。选择"十字光标大小"选项区，拖动滑块按屏幕大小的百分比确定十字光标的大小。


• 05

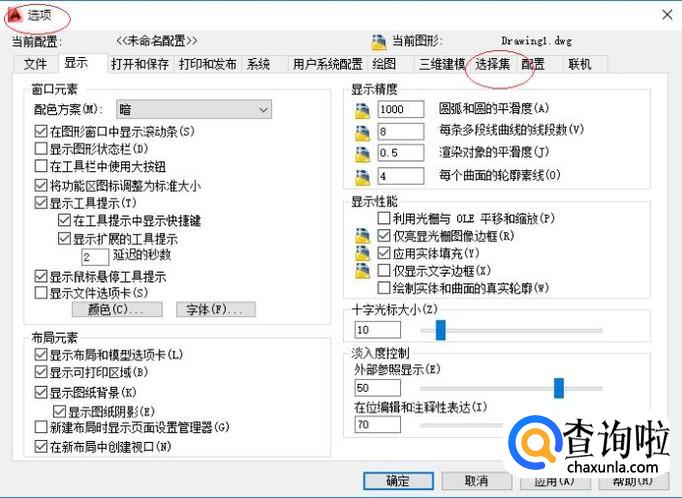

  完成设置十字光标大小的操作，如图所示。选择"选择集"标签，下步将进行设置拾取框大小的操作。


• 06

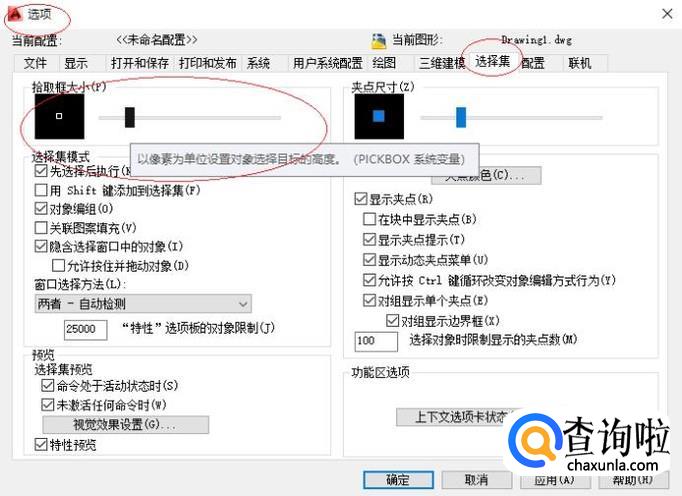

  如图所示，唤出"选择集"选项界面。选择"拾取框大小"选项区，拖动滑块以像素为单位设置对象选择目标的高度。


• 07

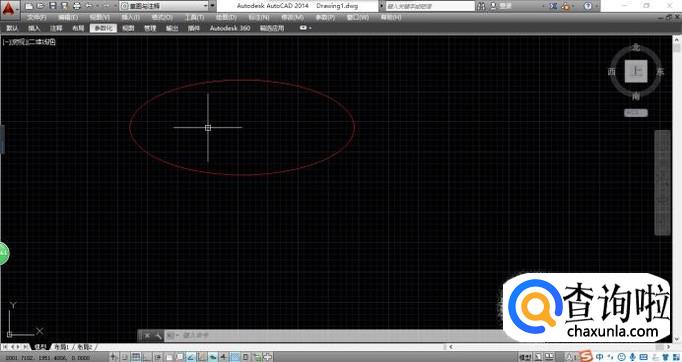

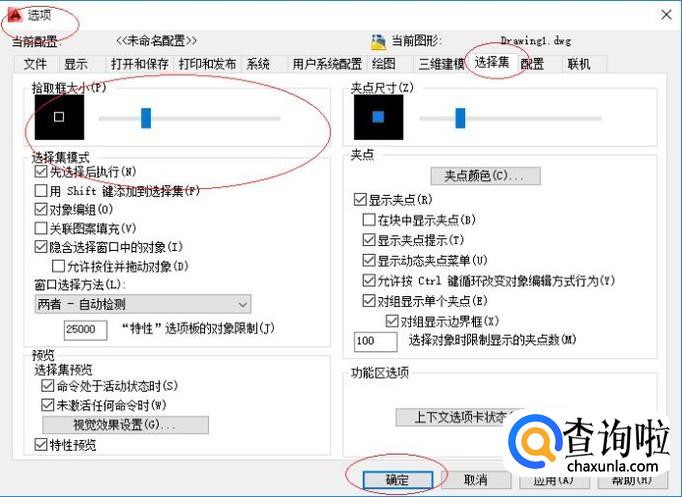

  完成设置光标及拾取点的操作，如图所示。本例到此结束，希望对大家能有所帮助。



工具/材料

AutoCAD 2014辅助设计软件
