CAD中如何插入表格并输出到Excel中？

详细内容

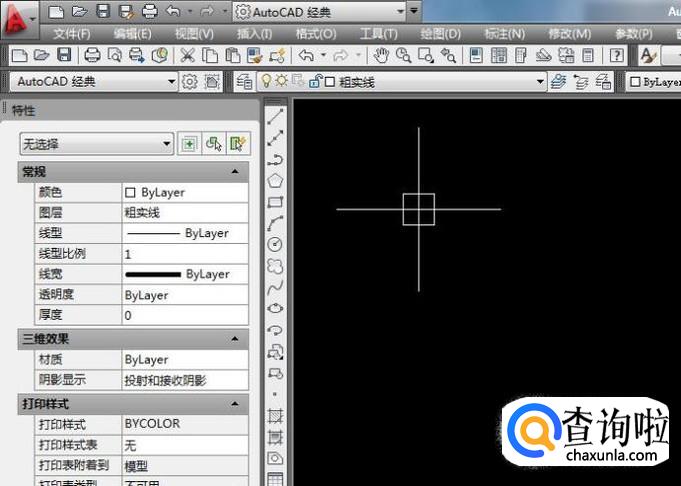

• 01

  如下图所示，
  打开AutoCAD软件，
  新建一个空白的dwg文件。

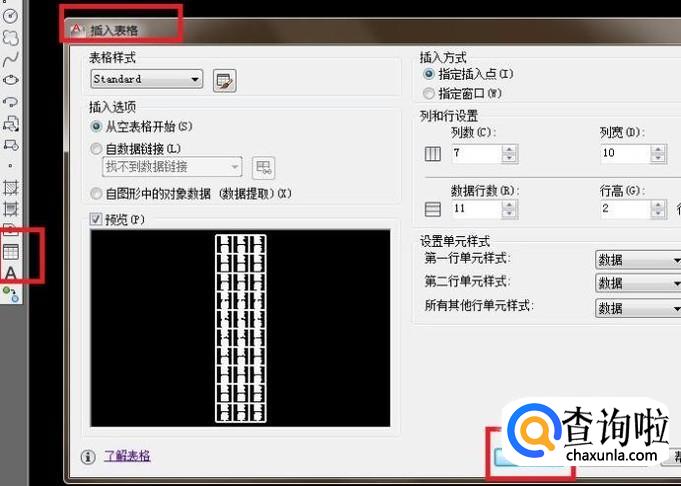

• 02

  如下图所示，
  点击软件左边工具栏最下方的“表格”图标，
  然后出现一个“插入表格”对话框，
  设置完行、列和单元样式之后，
  点击“确定”就可以进行下一步了。

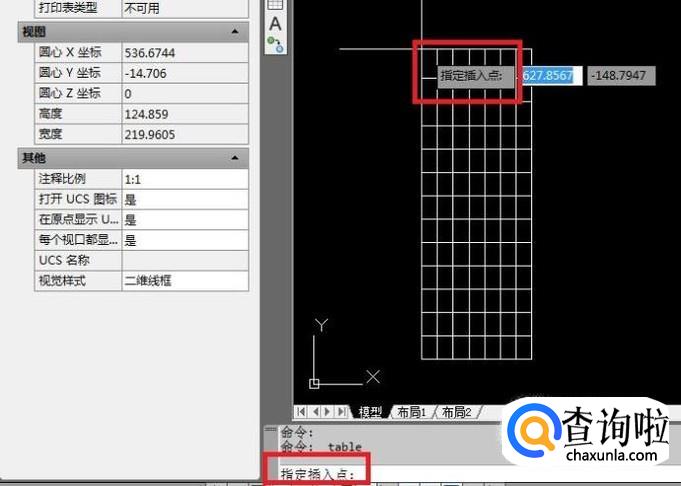

• 03

  如下图所示，
  表格的样式已经出来了，
  看软件左下角的信息提示：指定插入点，
  这里只是演示所用，
  所以我们可以随便点击一个点放置表格。

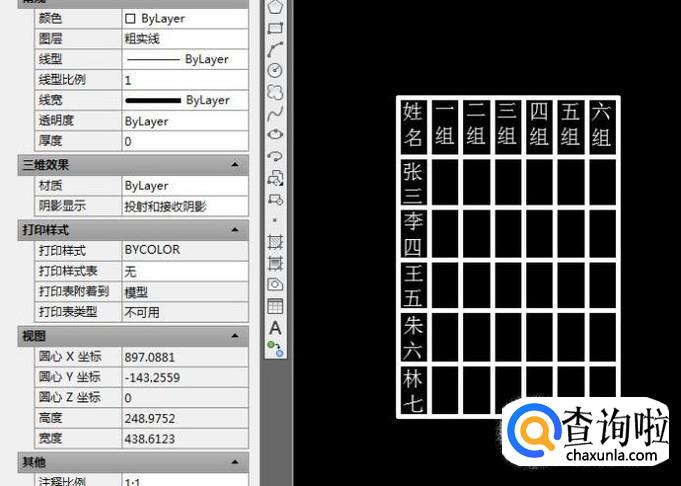

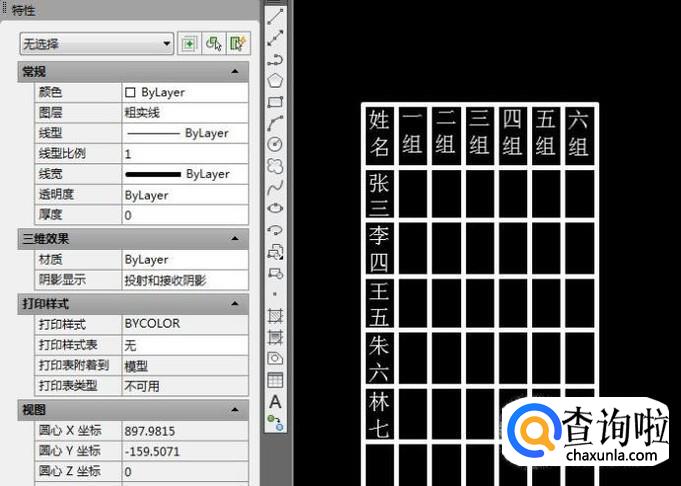

• 04

  如下图所示，
  表格线框插入成功，
  然后随便编辑一些内容作为演示所用，
  一个表格文件就好了。

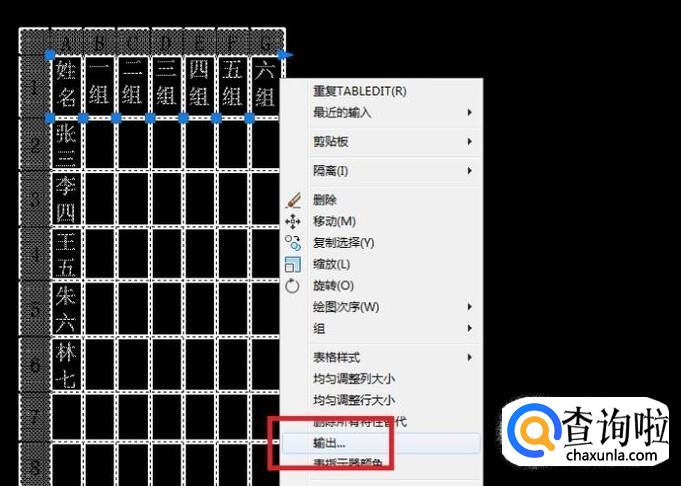

• 05

  如下图所示，
  用鼠标左键单击整个表格，
  然后单击鼠标右键，使其弹出下拉菜单，
  然后在下拉菜单中找到“输出”并点击它。

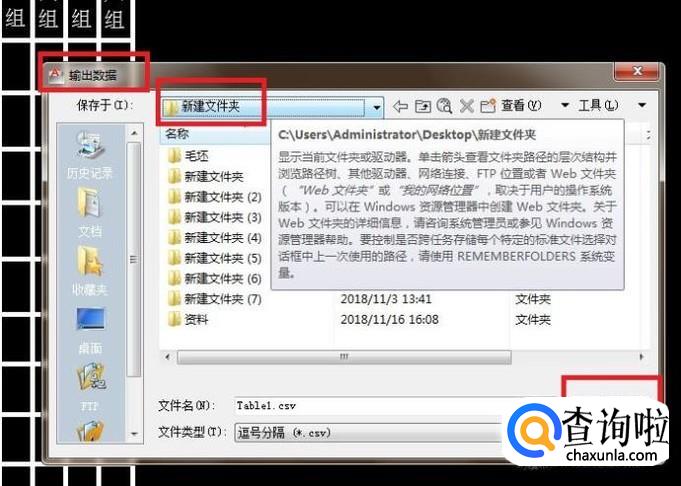

• 06

  如下图所示，
  完成上一步操作，
  软件随即弹出一个“输出数据”对话框，
  在对话框中选择“保存于“新建文件夹””，
  文件名采用默认，
  文件格式只有这一种，无法更改，
  所以我们只能去点击“保存”了。

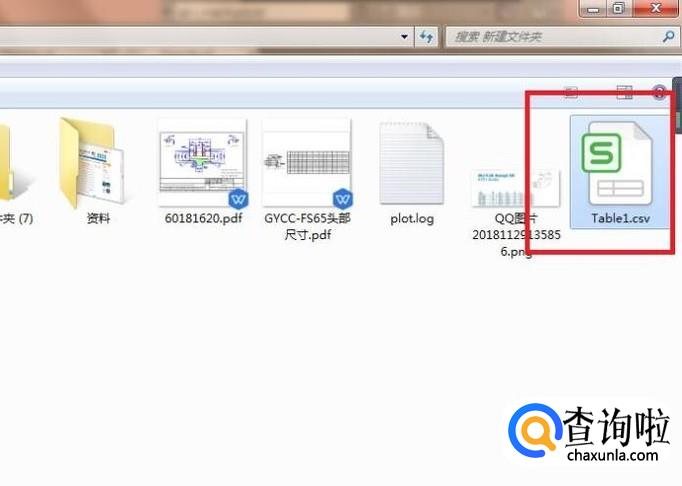

• 07

  如下图所示，
  在刚刚保存的文件夹中找到刚刚输出的文件“Table.csv”。

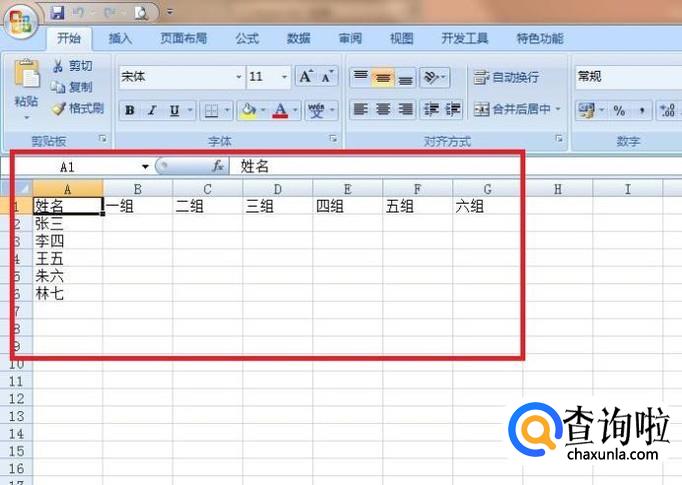

• 08

  如下图所示，
  将刚刚找到的“Table.csv”文件用Excel软件打开，
  可以看到内容就是刚刚在CAD软件中制作的表格内容

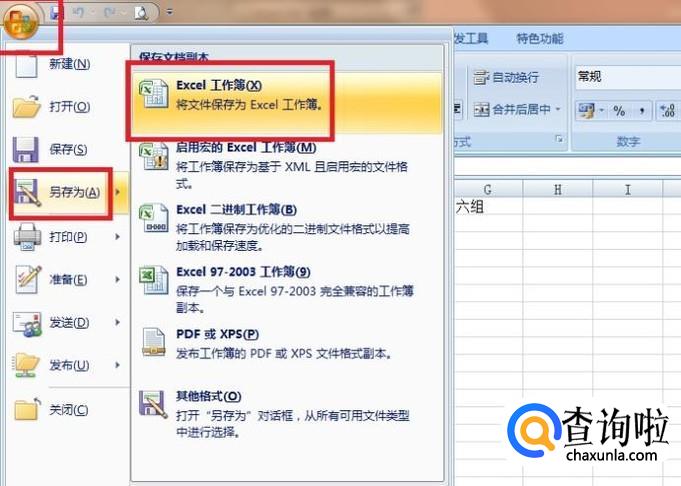

• 09

  如下图所示，
  点击软件左上角图标，
  在弹出的下拉菜单中点击“另存为”，
  然后在“另存为”的下拉菜单中点击“Excel工作簿”。

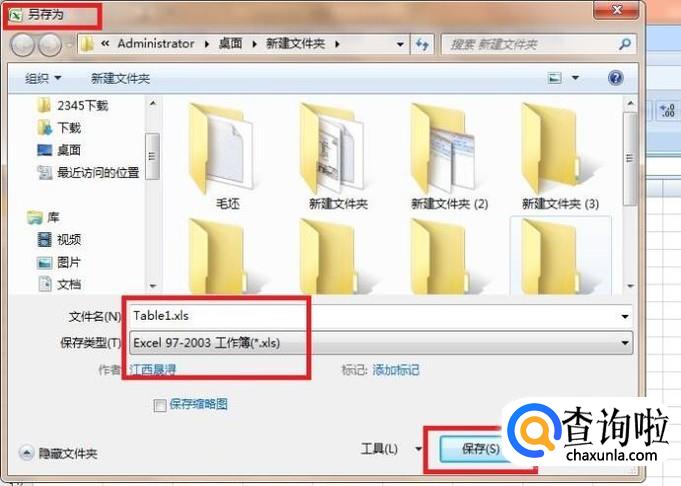

• 010

  如下图所示，
  出现了一个“另存为”对话框，
  看了位置依旧是同一个文件夹（新建文件夹），
  就不去动它，
  然后看文件名，依旧是默认的文件名，也可以不动它，
  但是保存类型一定要改，
  最好改成下图中所示的“Excel 97-2003工作簿（*.xls）”，
  然后“保存”一下就完成了文件的转换。

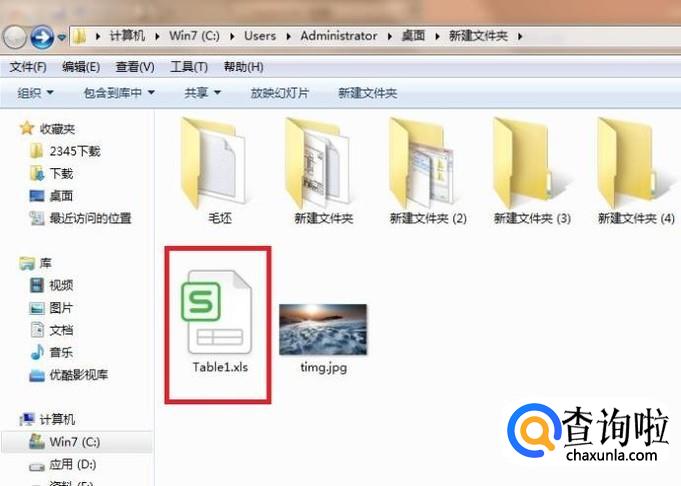

• 011

  如下图所示，
  CAD中的表格成功转换成了别人可以查看、编辑的Excel文件。



工具/材料

电脑

AutoCAD软件

Excel软件
