教你如何正确读出游标卡尺的数值及读数方法

详细内容

• 01

  首先认识一下游标卡尺，和它的几个基本区域。

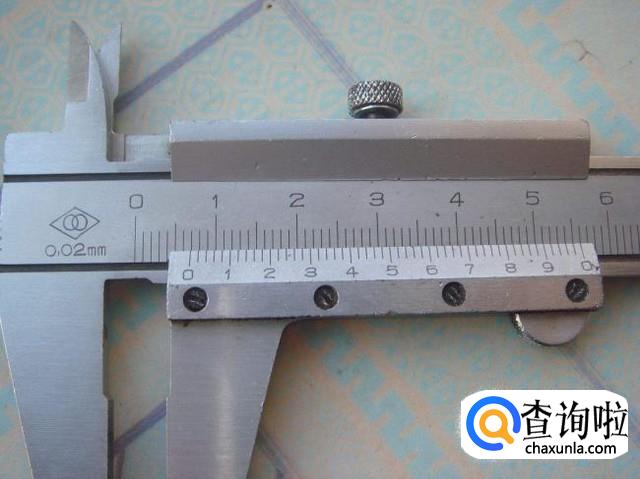

  常见游标卡尺按其精度有：0.1毫米、0.05毫米和0.02毫米。应该根据自己的需要选择合适的精度等级。下图所示为一精度为0.02mm的游标卡尺。


• 02

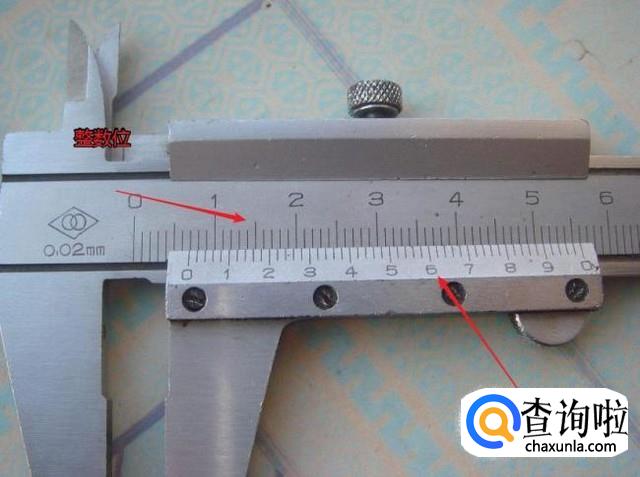

  尺身的刻度是测量的整数位读数，游标卡尺位为小数位读数。


• 03

  正确的读法是：

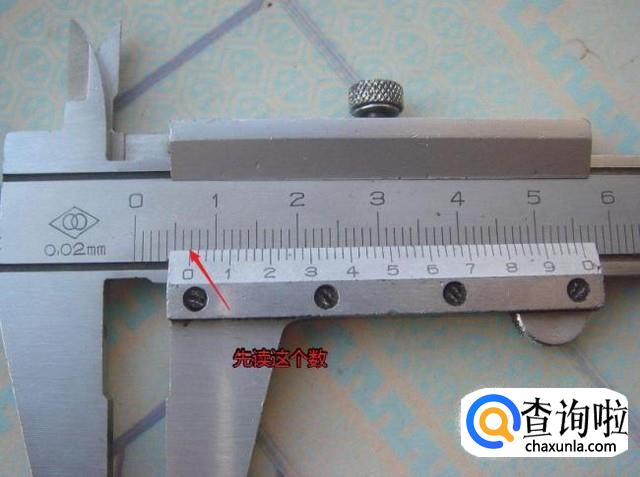

  先以游标卡尺的0位对应卡尺身上的整数位刻度读取读数。
  如图所示，游标0在7的后面，则读数为7mm。


• 04

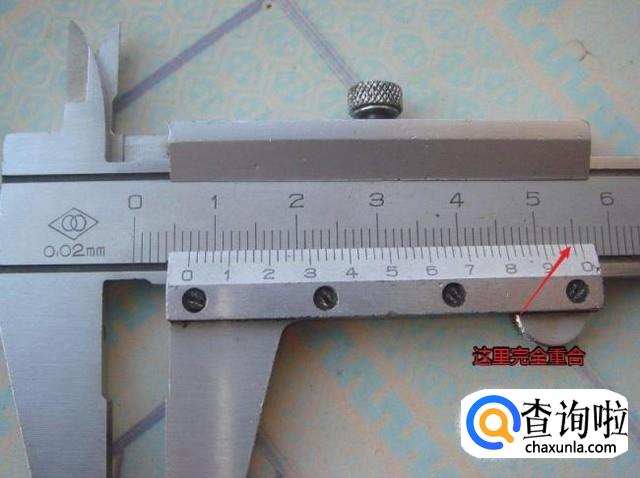

  然后再读游标卡位与卡身指数完全重合位置的游标小数位刻度读数。
  如图所示，下图取游标右侧标红处刻度线与主尺刻度线对齐，则读数结果为：49格×0.02mm（精度）=0.98mm


• 05

  将两次读数相加即为此次测量的数值。
  即最终读数为7mm+0.98mm=7.98mm。

• 06

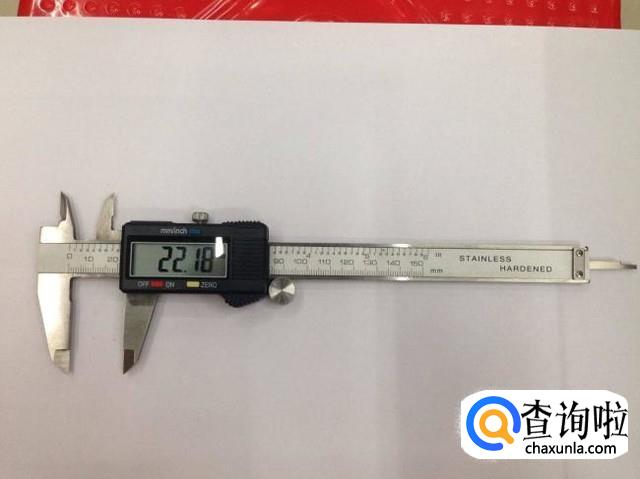

  如果实在学不会，可以用更方便读取指数的数显游标卡尺。



特别提示

游标卡尺的测量方法：将被测物体置于测量爪之间，移动测量爪，夹紧物体。测量完毕之后应将紧固螺钉拧紧，以防数值在量具移动过程中发生变化。
