90度弯头图放样怎样画？

详细内容

• 01

  先用铅笔和直尺在白纸上画一个直角。


• 02

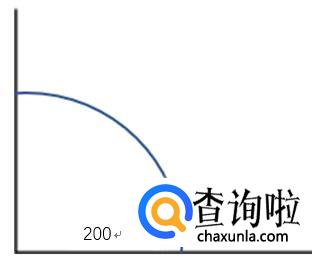

  假设需要半径为200的管，在图中标明。


• 03

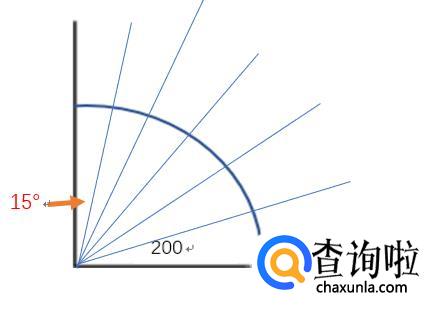

  假设半节数为4，那么等分点N=（半节数-1）*2，这里等分点为6，如下图所示画出6个等分点。


• 04

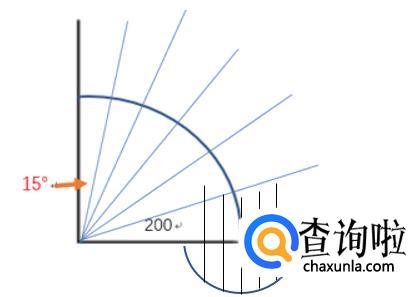

  以扇面与底边的交叉点为圆点，作半径为54.5的半圆，将弧6等分，并过6等分点向底边作垂直线。


• 05

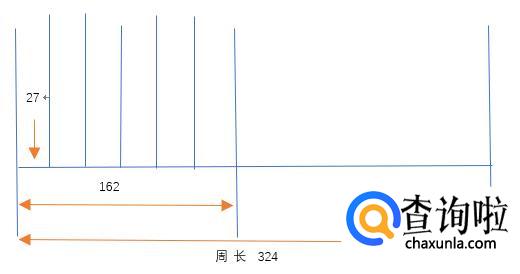

  部分展开圆管周长部分，标记等分点。


• 06

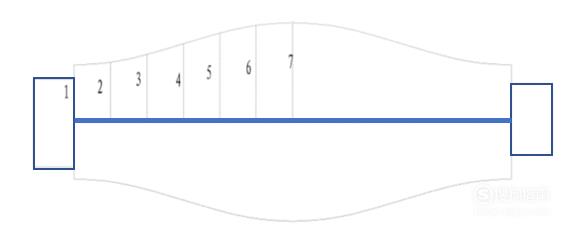

  在第5歩中图中的等分线上取半节，投影图上对应的投影线距离，用光滑曲线将截取点连接起来，再对称对折就完成了。



工具/材料

铅笔、橡皮、直尺、白纸、圆规
