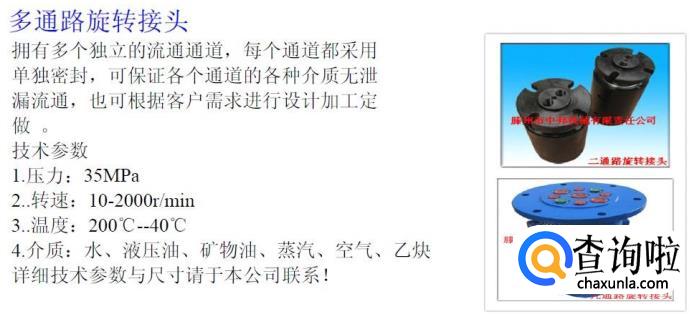

多通路旋转接头

详细内容

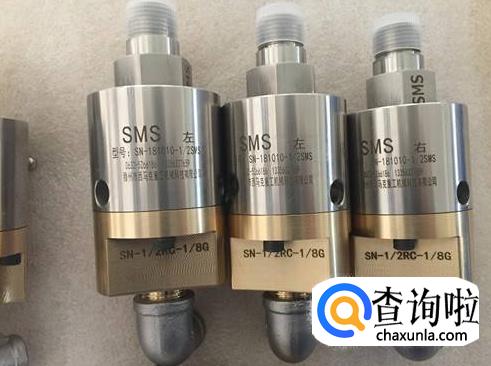

• 01

  旋转接头规格型号有数百种之多，不同的型号代表不同密封方式和设计，轻松掌握旋转接头规格型号，轻松选型。
  密封结构类型：Q型=球面密封结构
  Q2型=双球面密封结构
  QR型=双簧密封结构H型=端面密封结构
  D型=双端面密封结构
  流通形式：D=单向流通式
  S=双向流通式
  内管规格：固定式：指的螺纹规格 旋转式：指内管外径
  内管形式：G=内管固定式
  普通密封内管旋转式
  填料密封内管旋转式外管连接形式：
  G=管螺纹连接方式
  R=圆锥螺纹连接方式
  F/FA=法兰连接方式
  HM=端面密封结构和外圆密封结构2种MD=单向流通式
  MS=双向流通式


• 02

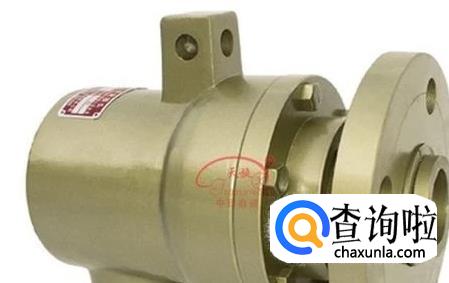

  旋转接头经过精密制造,在搬运和存放过程中应避免撞击，以免损坏接口及内部零件。
  安装需与连接轴同心，以确保旋转接头的良好运转。
  螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。


• 03

  带有注油装置的请定期注油，确保旋转接头轴承运转的可靠性。
  因机器长期不使用会导致旋转接头内部的结垢与起锈，请注意如再使用时会有卡死或滴漏情形的发生。
  流通热体介质的旋转接头应逐渐生温，避免温度急变，严禁异物进入旋转接头内部，旋转接头不要长期空转。


• 04

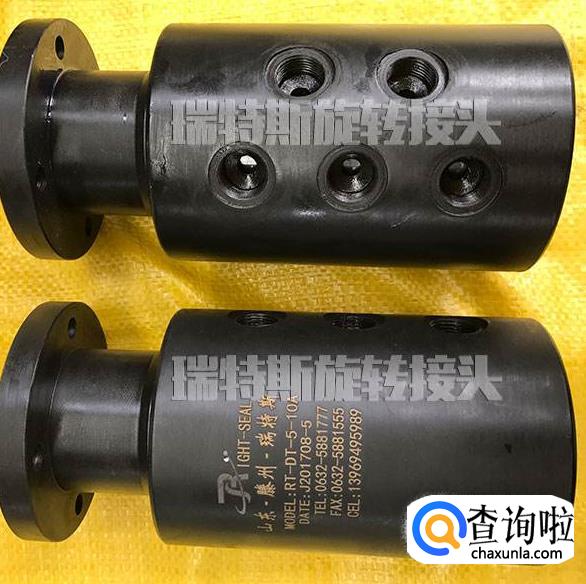

  安装时，尽量选择旋转接头的接口用软管与机器连接，减少辅重及振动，有效延长旋转接头的使用寿命。
  旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。


• 05

  内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。

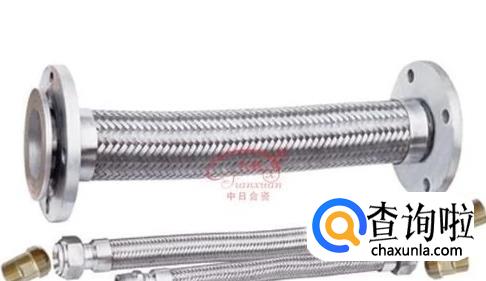

  旋转接头与管道之间的连接，必须使用软管相连接，绝对禁止钢性连接。


• 06

  旋转接头如何测试
  那我们购买到旋转接头后怎么做呢？

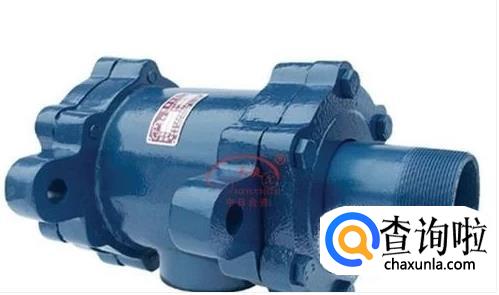

  将温度控制，在恒定的温度下，连续改变转速，测量其压力情况，以及压力与转速之间的关系，标准型号产品，当转速增加，承受的压力相对来减小，反过来说，压力增加，转速就降低，因此旋转接头的三个基本技术参数都是经过相互平衡条件，得到多组数据而算出平均数而得到的。


• 07

  旋转接头如何测试
  1、对产品的技术参数进行测试，压力，转速，温度等，
  2、旋转接头的扭力测试及旋转密封件磨损测试，最后还有一些数据，如接头使用寿命测试，抗震测试，轴向耐重测试，还有在恒定的环境中测试各项旋转接头指标，记录测试数据，将有效分析 产品的特点，以及应用环境，这将对产品的质量保证得到良好的保证。
