哥俩好胶的使用方法

详细内容

• 01

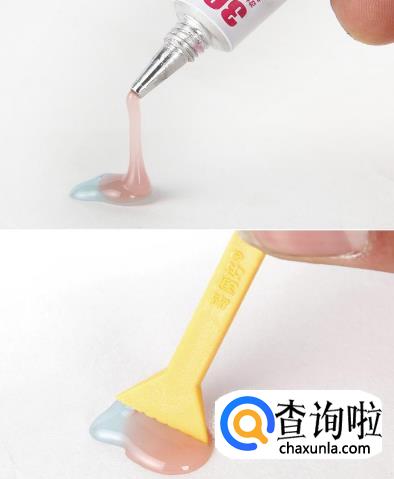

  哥俩好胶水由A、B两种反应型结构胶粘剂构成，使用的时候要按A、B两种1:1 的比例调和，涂胶片或者玻璃上混合后3分钟内（室温）涂胶，指压下粘接，5～10 分钟定位，30分钟可达最高强度的50%，24小时后达最高强度。
  主要应用于汽车、摩托车、机械、化工管道、贮罐、木工家具、灯具铭牌、日常生活、科研等。


• 02

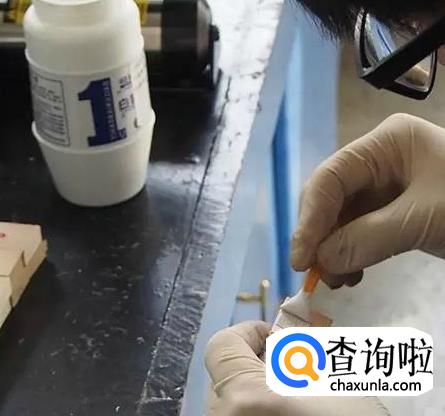

  使用前被粘物表面要进行适当的处理，如除油、去锈、除水分，并除去表面粉尘。除油、去污可用120号汽油、醋酸乙酯或其它快干性溶剂擦洗干净并晾干，打磨一般用0号或1号砂纸轻轻打磨。


• 03

  粘三合板、地板、竹板或其它木制品时，被粘物的含水率必须要求在8%以下，若高于8%，应将被粘物晒干或烘干后再使用。一般涂上一遍胶即可，为了防止胶层留有气孔，涂胶时应朝一个方向移动，且涂胶速度快，以利于空气的排出，提高粘接质量。


• 04

  一般胶层越薄，缺陷少，收缩小，粘接强度越高，胶层宜薄勿厚。厚易引起不干透、粘不牢、起泡等。因此，在保持不缺胶的前提下，胶层尽量薄为好，一般胶层厚度控制在0.08-0.15mm为宜，即胶总量为200-300g/㎡。
  涂胶后必须晾置，晾置目的是让溶剂挥发干净，增大粘度，促进固化，切勿立即叠合，以免胶层发粘或产生气泡，导致粘接质量下降。晾置时间冬天为20-25分钟，夏天5-15分钟，待胶层呈干膜状时立即粘合，晾置时间不宜太长，以免胶层失去粘性，影响粘接强度。


• 05

  使用额时候，粘合的物品要打磨以下，因为打磨可除去表面不坚实的附着物，增加粘接面的粗糙度，增大粘接面积，加大胶体与被粘面的镶嵌作用，使粘接强度增大。如粘接部分受力较大，可以用丙酮、氯仿等溶剂脱脂，以适当提高粘接强度。


• 06

  如果如粘接面过小，不足以承受载荷，那么可以考虑补接，即加强对接，可在胶缝外表面补上一块相应材料，以增大粘接面积。这样就可以粘合的很牢固。
