家装电路布线原则图解一

详细内容

• 01

  定位：

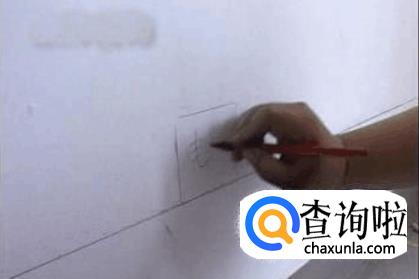

  我们先根据要求对电路的位置进行定位，也就是说根据开关、插座、灯的位置，对电路进行定位。


• 02

  开槽：
  确定定位之后，我们要布线槽了 ，建议大家尽量少开横槽，因为这样会影响墙的承受力。槽的深度也要一致，现在普遍采用PVC管直径+10mm，而且槽线要直。

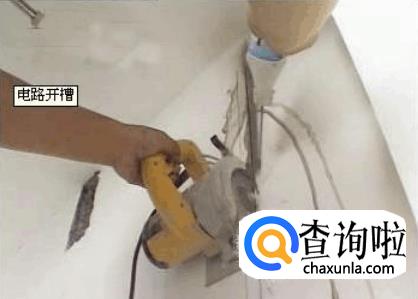

  先在弹出控制线，然后用云石机切割墙面进行开槽。


• 03

  线管：
  线管又分为两种：冷弯管和PVC管，可以用315重型PVC管，布线建议用冷弯管，因为冷弯管弯曲而不断裂，转角是有弧度，换线的时候不需要开墙，可以随时换。


• 04

  弯管：

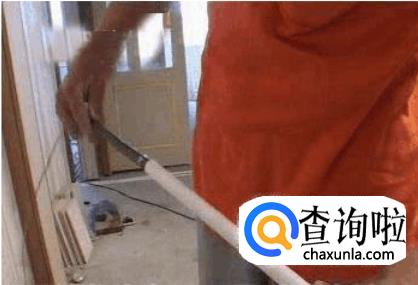

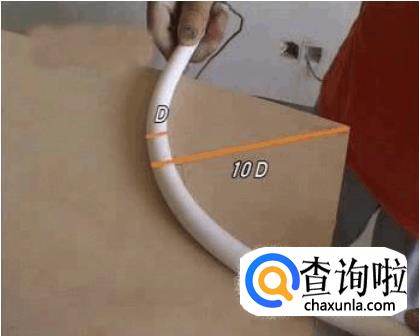

  使用冷弯管就需要用弯管工具，弧度应为线管直径的6倍，先排管，再用钢丝穿过，这样以后维修也方便。


• 05

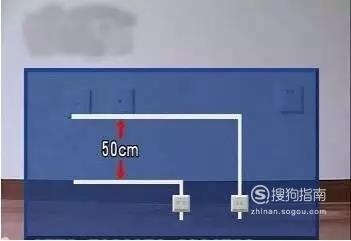

  强弱电的间距为500mm，才能不让信号被干扰，如果达不到要求，就要对弱电做屏蔽处理。保证强、弱电不在同穿一根管内。


• 06

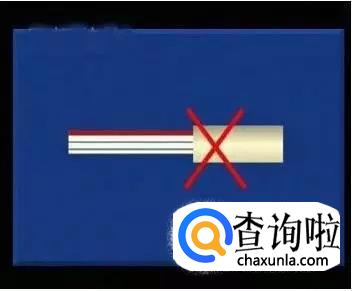

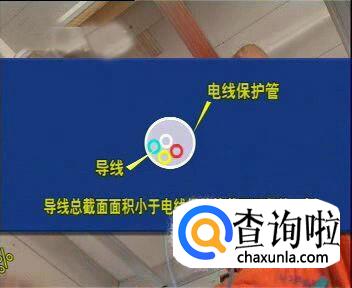

  同根管内应穿入同一回路电线，而且电线总截面积不能超过管内截面积的40%。


• 07

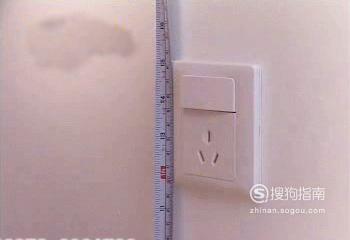

  房间内的电源、电话、电视的插座面板，要在同一高度上，插座之间的距离不能小于一个暗盒的大小。


• 08

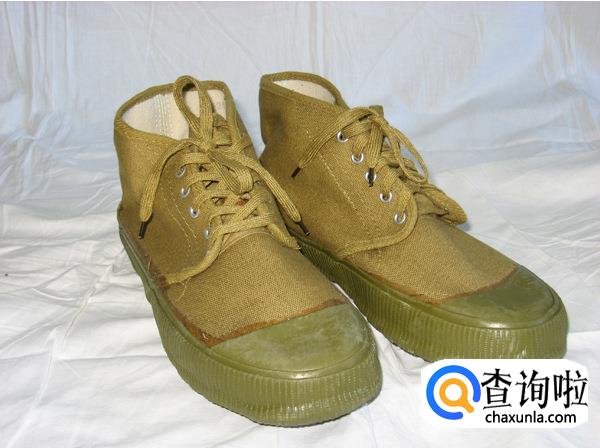

  PVC管要用管卡固定，接头都要用配套接头，还要用PVC胶水粘牢，弯头使用弹簧弯曲，别忘记穿绝缘鞋哦。


• 09

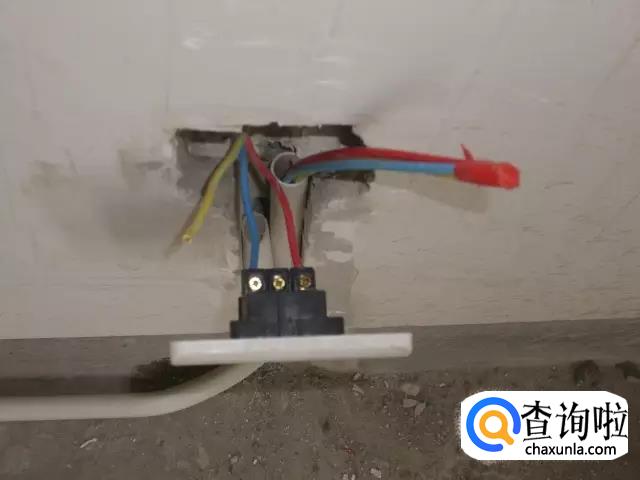

  配管内的导线的接头要设在接线盒内，暗盒内的线头要用胶布封好，还要留出10-15公分长度的线头，这样才能保证安全。



工具/材料

云石机、水平尺、卷尺，记号笔、弯管工具、电工胶布、剥线钳
