UG如何造一个对边为8mm的内六角扳手？

详细内容

• 01

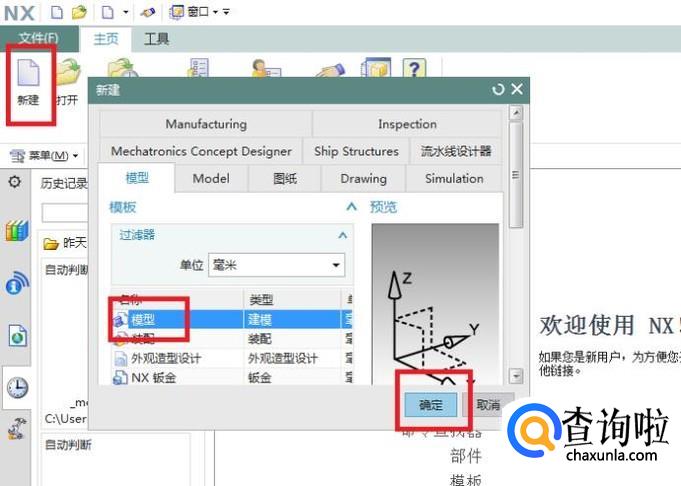

  如下图所示，
  打开UG10.0软件，
  在主页工具栏中点击“新建”图标，
  然后弹出一个“新建”对话框，
  在对话框中选择“模型”，
  再点击“新建”对话框下方的“确定”，
  至此，
  一个空白的模型文件创建成功了。


• 02

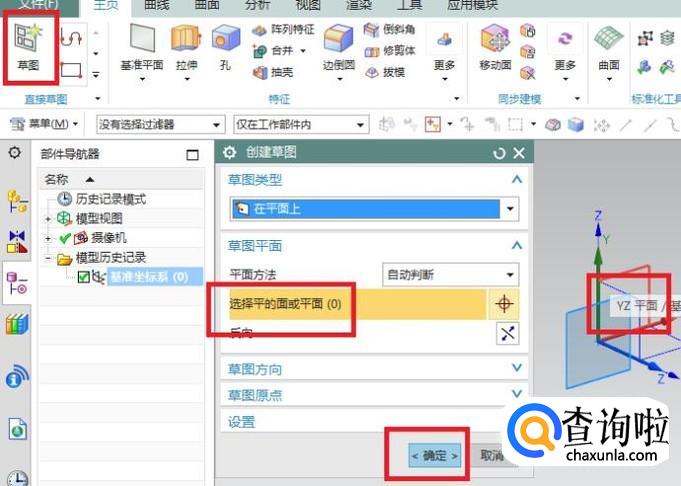

  如下图所示，
  点击主页工具栏中的“草图”图标，
  弹出“创建草图”对话框，
  选择“YZ平面”为草图平面，
  点击对话框下方的“确定”按钮，
  至此，
  第一个草图创建成功了。


• 03

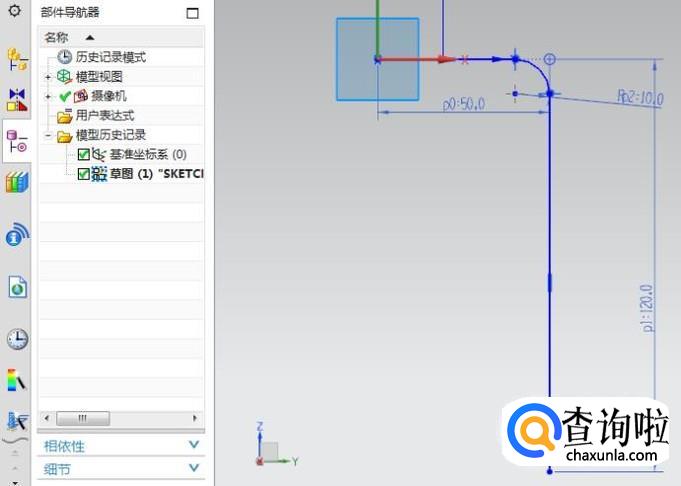

  画一个如下图所示的草图，
  首先，点击草图工具栏中的“轮廓”图标，
  以坐标原点为起点画一个连续的一横一竖两条直线，
  再点击草图工具栏中的“圆角”图标，
  在这一横一竖两条线之间画一个圆角，
  参考下图中的尺寸进行标注约束，
  点击工具栏中的“完成”图标，
  完成并退出草图。
  至此，
  第一个草图绘制成功。


• 04

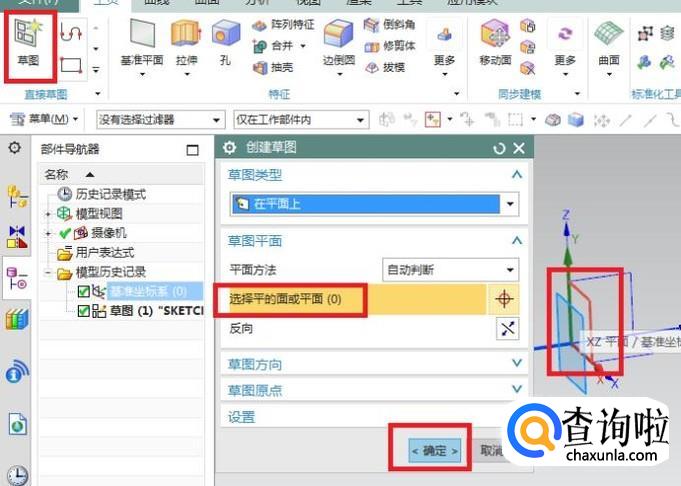

  如下图所示，
  继续点击主页工具栏中的“草图”图标，创建第二个草图，
  出现“创建草图”对话框，
  选择“XZ平面”为草图平面，
  点击对话框下方的“确定”。
  至此，
  第二个草图创建完毕。


• 05

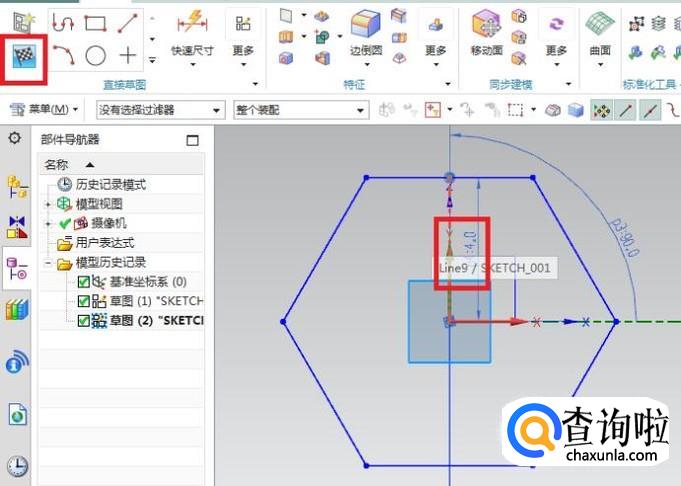

  如下图所示，
  点击草图工具栏中的“多边形”图标，
  以坐标原点为圆心画一个正六边形，内切圆半径为4，
  点击草图工具栏中的“完成”图标，
  完成并退出草图。
  至此，
  第二个草图绘制完成。

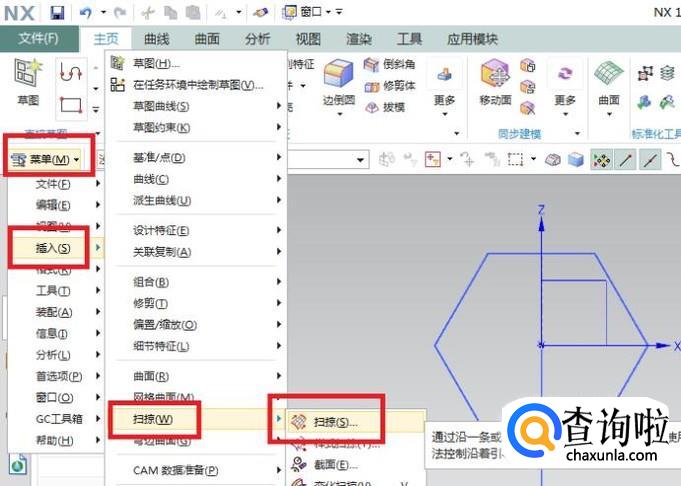

• 06

  如下图所示，
  执行【菜单——插入——扫掠——扫掠】，
  激活“扫掠”命令。


• 07

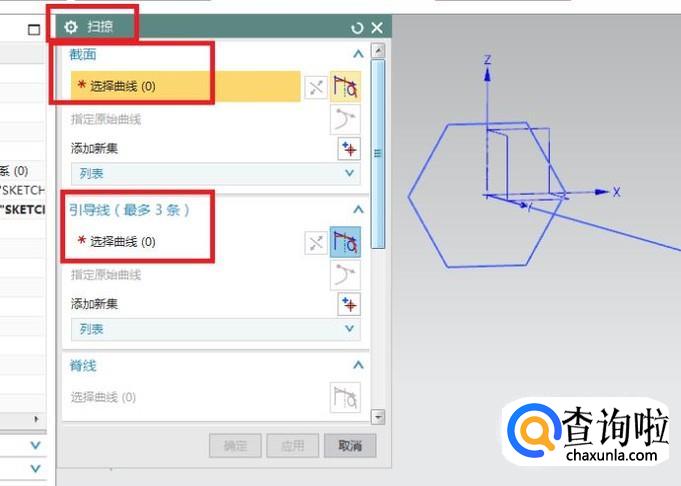

  如下图所示，
  出现了“扫掠”对话框，
  可以看到一片空白，
  截面和引导线都需要我们去设置。


• 08

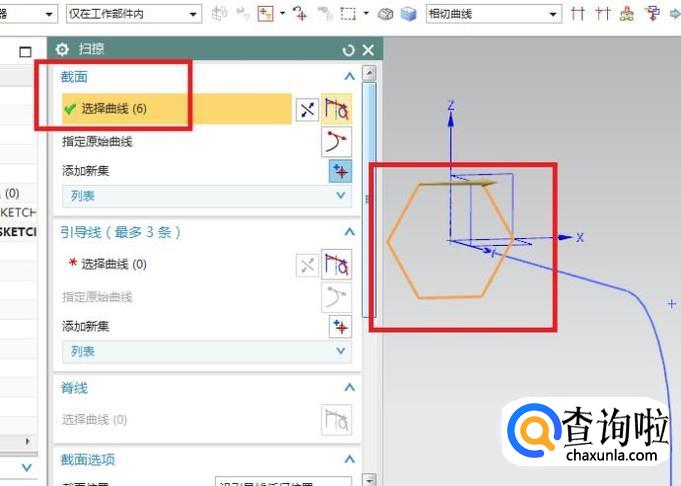

  如下图所示，
  先设置截面一栏，
  截面一栏选择曲线：草图中的正六边形一条边一条边的按顺序去选择，六条边全部选中。


• 09

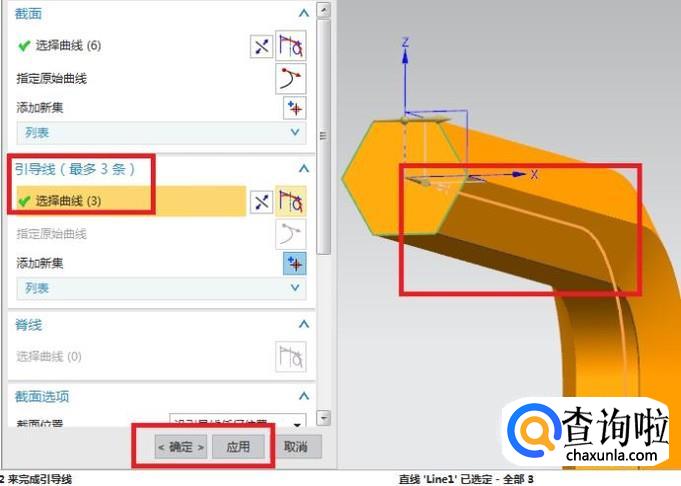

  如下图所示，
  引导线一栏选择曲线：选择第一个草图中画的那个水平竖直带圆弧的线段，
  刚一选择完毕，预览效果就出来了，
  最后，
  点击对话框下方的“确定”或者“应用”。

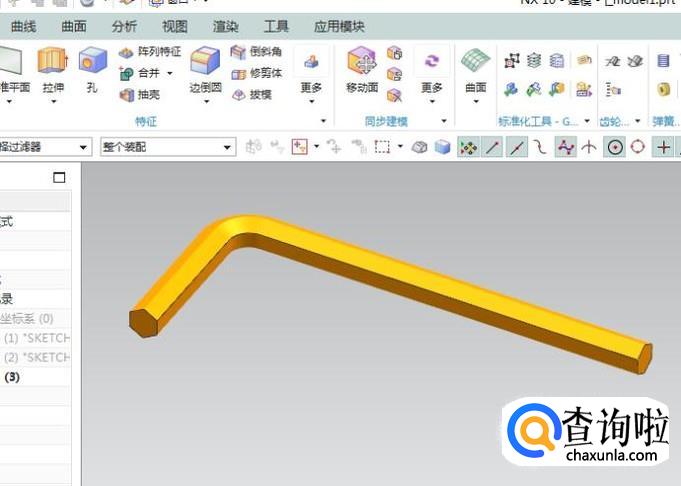

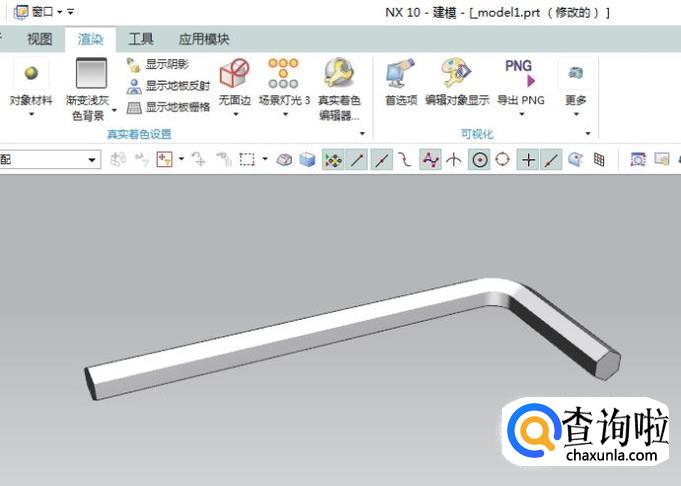

• 010

  如下图所示，
  一个对边为8mm的内六角扳手就这样简单的在UG中造出来了。

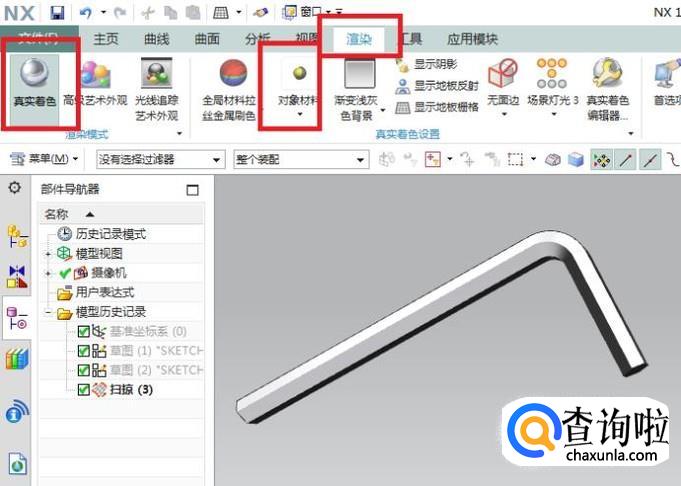

• 011

  如下图所示，
  渲染一下看看，是不是和现实中差不多了？



工具/材料

电脑

UG10.0软件
