CAD求面积、周长最为方便快捷的方法

详细内容

• 01

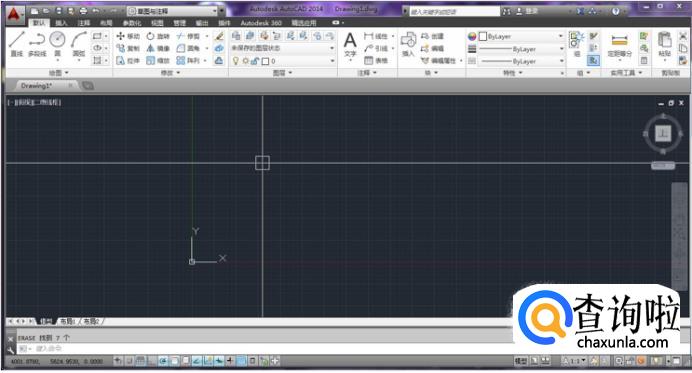

  首先打开CAD软件。


• 02

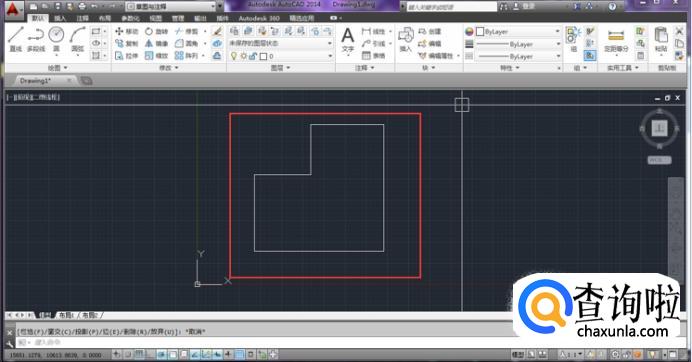

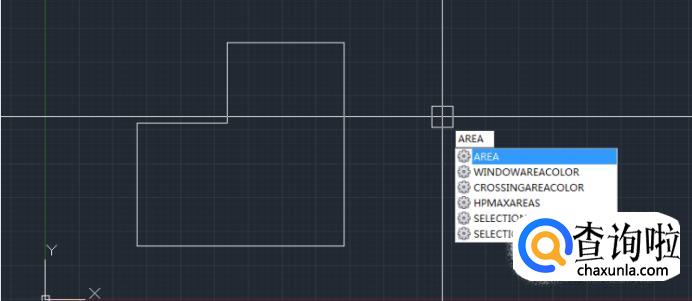

  在画出一个图形的基础上，输入指令“area”再点击的回车，如图所示。


• 03

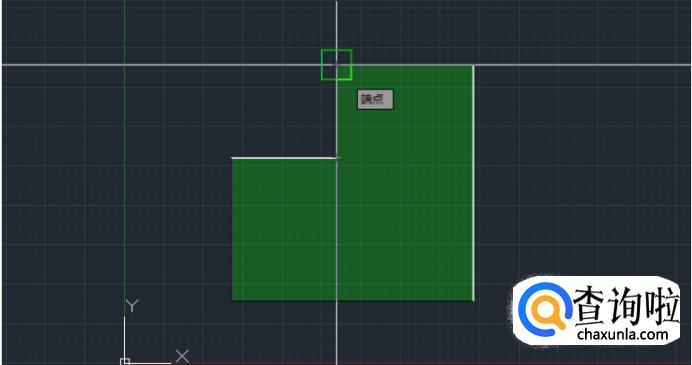

  再选择图形上的各个端点，选完之后直接点击回车。如图所示。


• 04

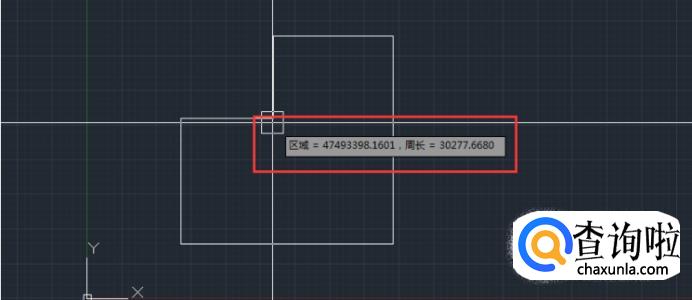

  然后就可以看见它的面积和周长了，是不是很简便呢。


• 05

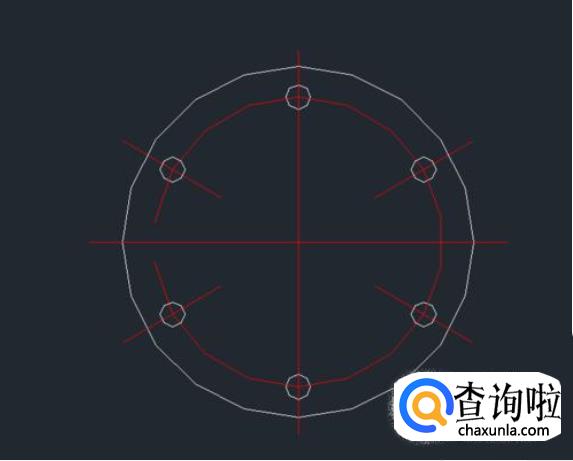

  利用填充工具，计算复杂形状的面积。以一个需要打孔的圆为例，计算面积。


• 06

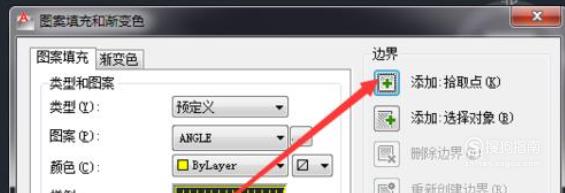

  输入H命令(图案填充），按回车键，打开图案填充对话框，单击“添加：拾取点”。


• 07

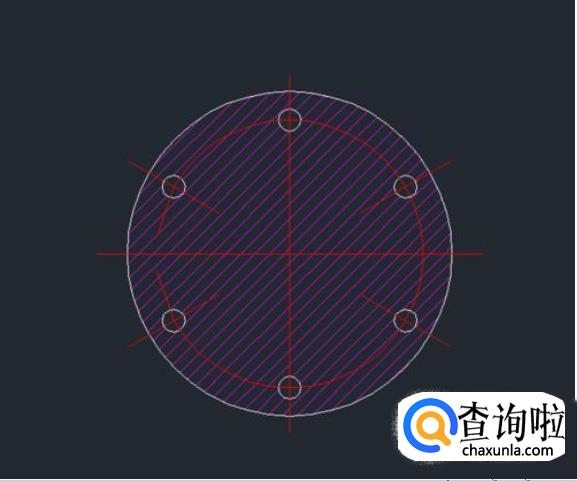

  将需要计算面积的部分选取，填充下。


• 08

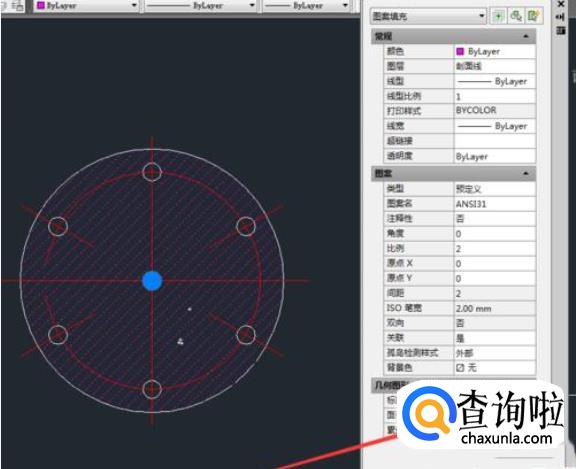

  按Ctrl+1，打开特性工具栏，即可看到填充部分的面积。
