UG10.0如何造盘簧模型？

详细内容

• 01

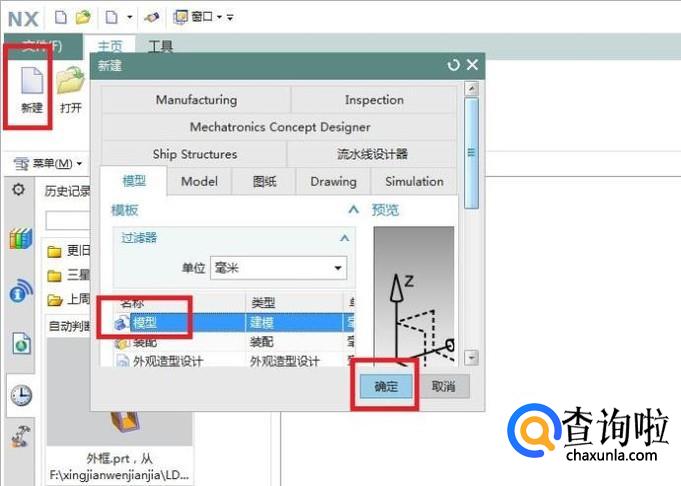

  如下图所示，
  打开UG10.0软件，
  点击工具栏种的“新建”图标，
  在随后弹出的“新建”对话框中点击“模型”，
  并最后点击“新建”对话框下方的“确定”，
  完成一个空白的模型文件的创建。


• 02

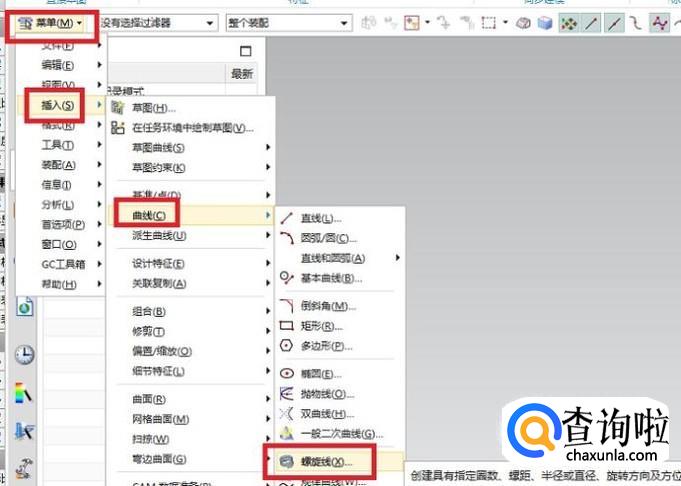

  如下图所示，
  执行【菜单——插入——曲线——螺旋线】，
  激活“螺旋线”命令。


• 03

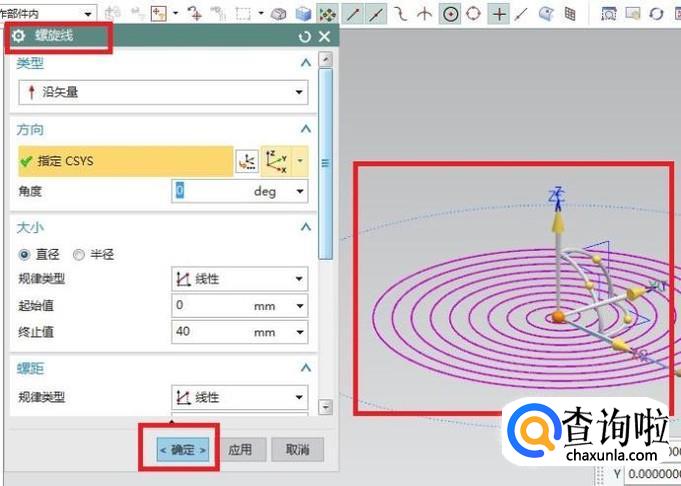

  如下图所示，
  出现了一个“螺旋线”对话框，
  然后通过设置参数，
  创建一个涡状线出来。
  具体设置参数如下：
  大小一栏规律设为线性，起始值为0，终止值为40，
  螺距一栏规律设为线性，起始螺距为0，终止螺距为0，
  长度一栏方法设为圈数，圈数设为10。
  如果还不明白可以去看笔者曾经专门写过的一篇UG10.0创建涡状线的指南。


• 04

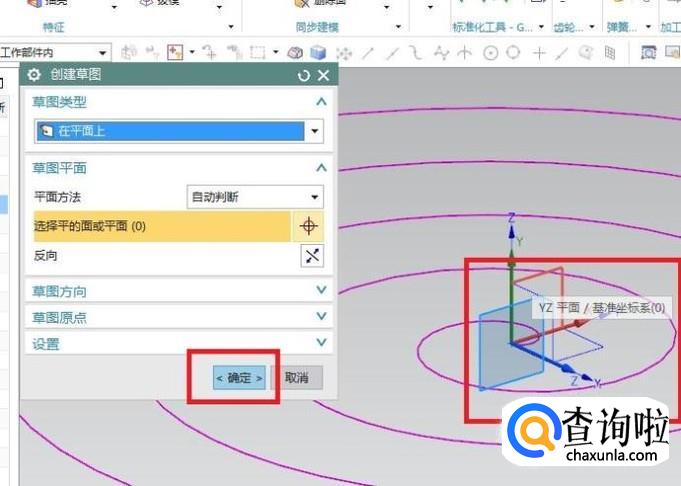

  如下图所示，
  在工具栏中点击“草图”图标，
  弹出“创建草图”对话框，
  然后在基准坐标系中点击“YZ平面”为草图平面，
  最后点击“确定”，
  完成草图的创建。


• 05

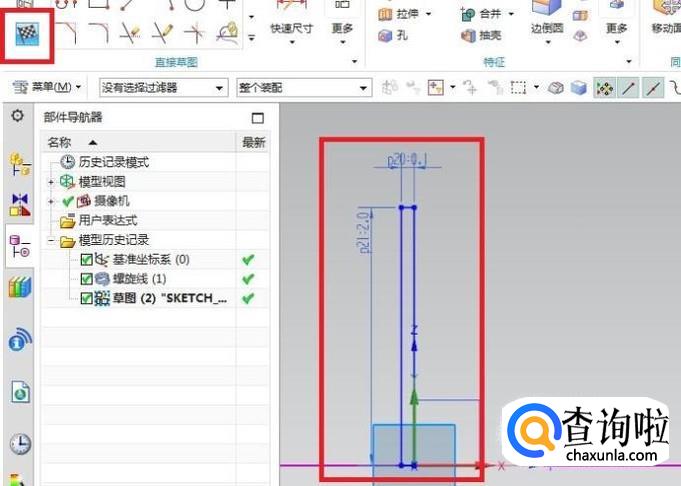

  如下图所示，
  点击草图工具栏中的“矩形”图标
  以坐标原点为起点画一个矩形草图，
  草图位置最好是如下图所示，
  尺寸可以照着下图标注，也可以参考下图，只是尺寸不能离谱，否则后面扫掠有可能失败，
  点击工具栏中的“完成草图”图标，
  完成并退出草图。


• 06

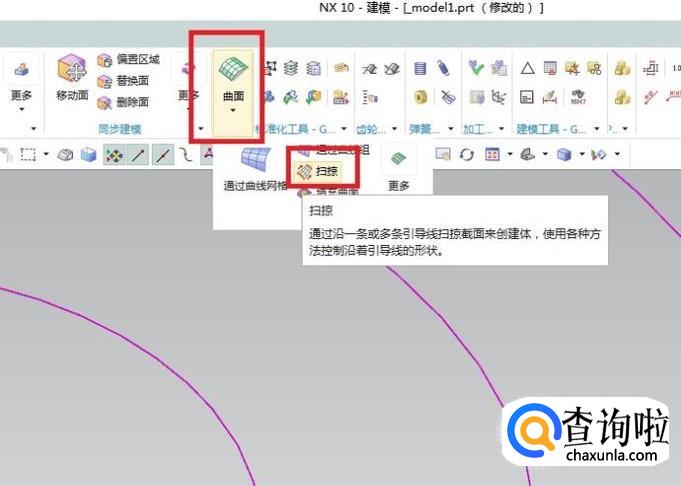

  如下图所示，
  点击工具栏中的“曲面”，
  在其下拉菜单中点击“扫掠”。

  或者也可以执行【菜单——插入——扫掠——扫掠】。


• 07

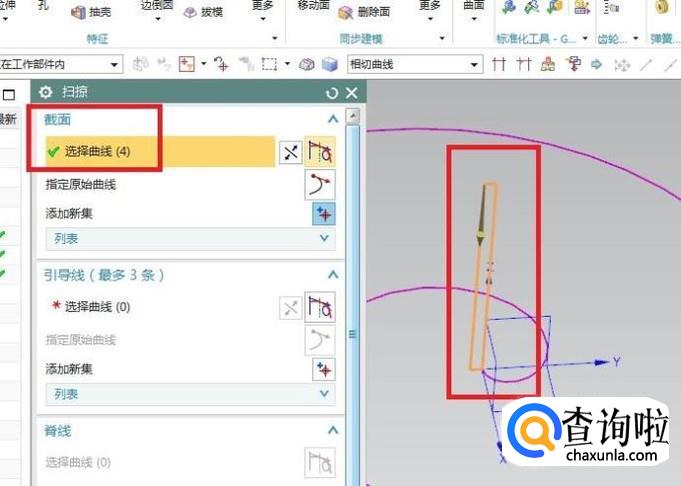

  如下图所示，
  出现了“扫掠”对话框，
  首先是截面一栏选择曲线，
  我们按照顺序选择那个矩形。


• 08

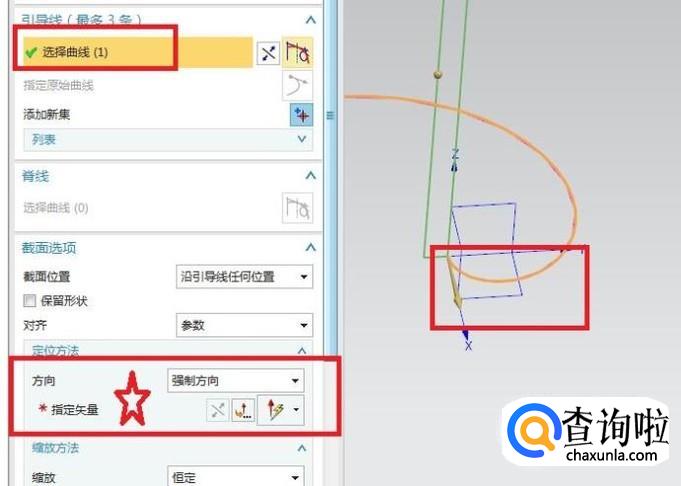

  如下图所示，
  接下来轮到引导线，
  毫无意外，
  我们选择涡状线，

  注意下图中红色五角星所在的红色框选，
  这里的方向一栏是“强制方向”，
  我们要改。


• 09

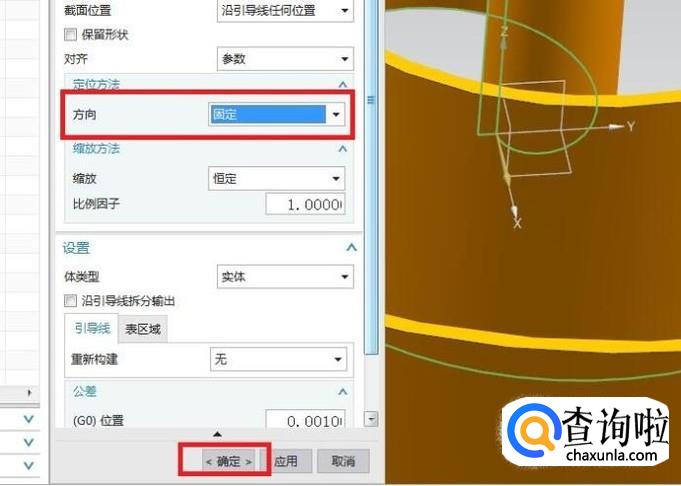

  如下图所示，
  将方向设定为“固定”，
  然后就能在右边看到预览的效果了，
  看着效果不错，
  就点击“扫掠”对话框下方的“确定”，
  完成扫掠操作。


• 010

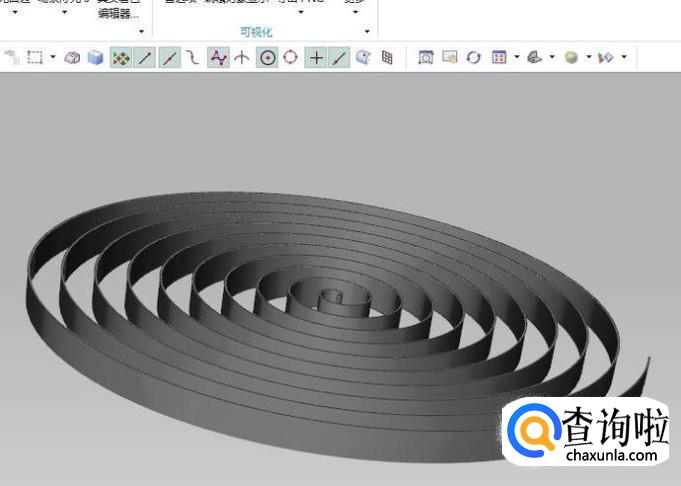

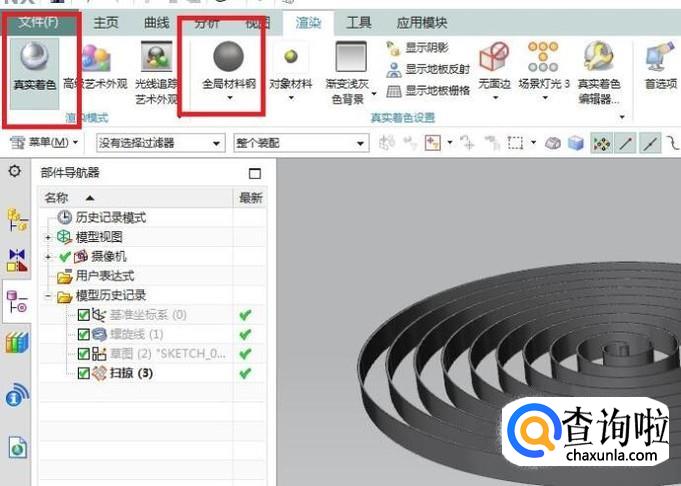

  如下图所示，
  在渲染工具栏中点击“真实着色”，
  并点击“全局材料钢”图标。
  至此，
  一个盘簧三维模型就在UG10.0软件中造出来了。



工具/材料

电脑

UG10.0软件
