游标卡尺怎样读数和测量？

详细内容

• 01

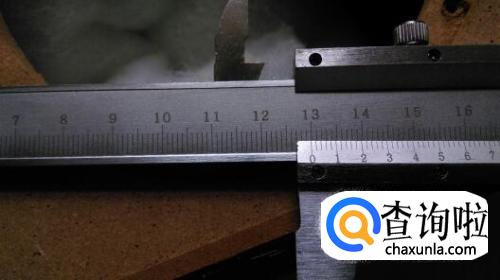

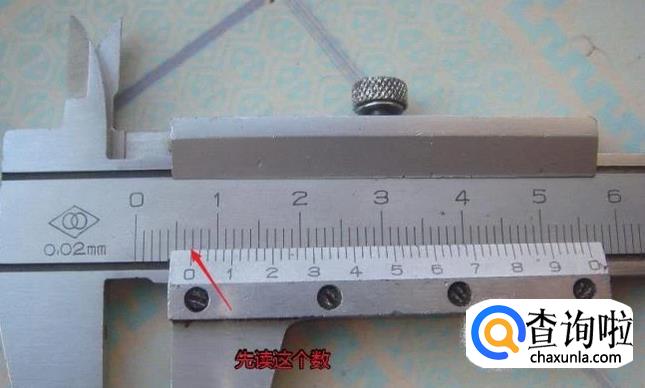

  先以游标卡尺的0位对应卡尺身上的整数位刻度读取读数。

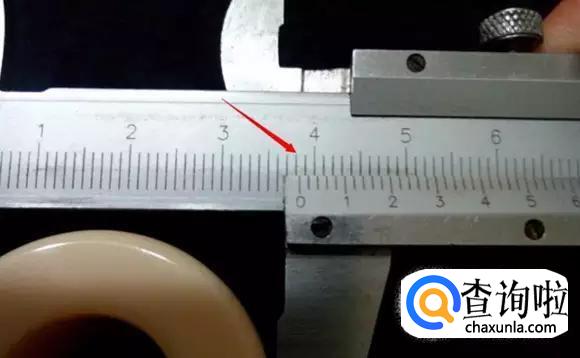

  如图所示，游标0在7的后面，则读数为7mm。


• 02

  然后再读游标卡位与卡身指故完全重合位置的游标小教位刻度读数。

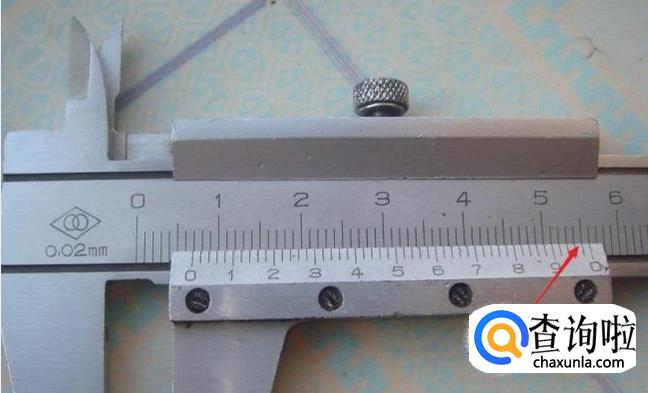

  如图所示，下图取游标右侧标红处刻腐线与主尺刻度线对齐。
  则读数结里为：49格×0.02mm（精度）=0.98mm


• 03

  将上面整数和小数两部分加起来，即为总尺寸。
  最终读数为7mm+0.98mm=7.98mm。


• 04

  如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差）。
  读数结果为：L=整数部分+小数部分－零误差

• 05

  使用前，应先擦干净两卡脚测量面，合拢两卡脚，检查副尺0线与主尺0线是否对齐，若未对齐，应根据原始误差修正测量读数。


• 06

  测量零件的外尺寸时，两量爪测量面分开的距离L应比被测尺寸D大一些； 测量内径尺寸时，应轻轻摆动，以便找出最大值。


• 07

  为使测量准确，卡尺的量爪要与被测尺寸方向对正，否则读数不正确。


• 08

  测量圆孔时、宽及孔洞的深度，应换用微动装置，卡尺的量爪要与被测尺寸方向对正。


• 09

  从工件取下卡尺读数时，应轻轻拔出，不能抖动，否则读数不准确，读数时，眼睛要对正尺面。
