caxa中怎么用尺寸驱动功能修改正多边形尺寸

工具/材料

电脑，caxa

详细内容

• 01

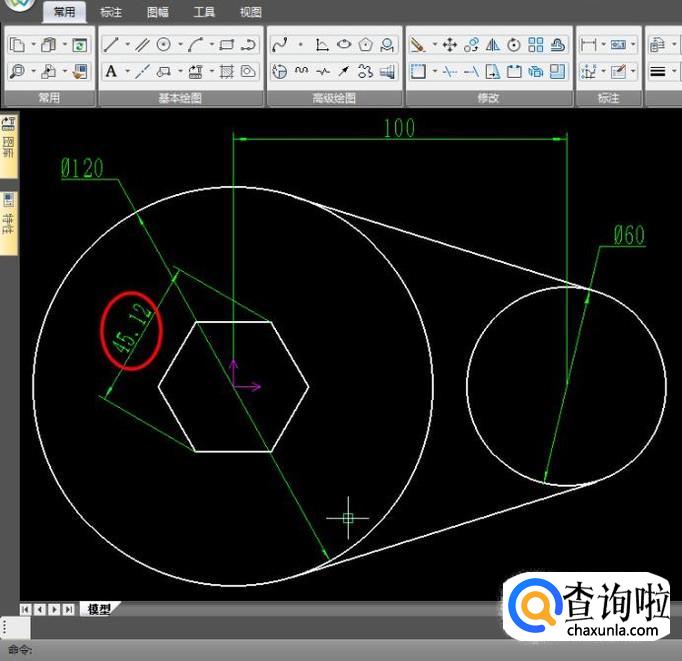

  这里主要以图中六边形为例，六边形绘制好以后，测量一下最长对角线(外接圆直径)的尺寸，发现尺寸不对，需要修改；


• 02

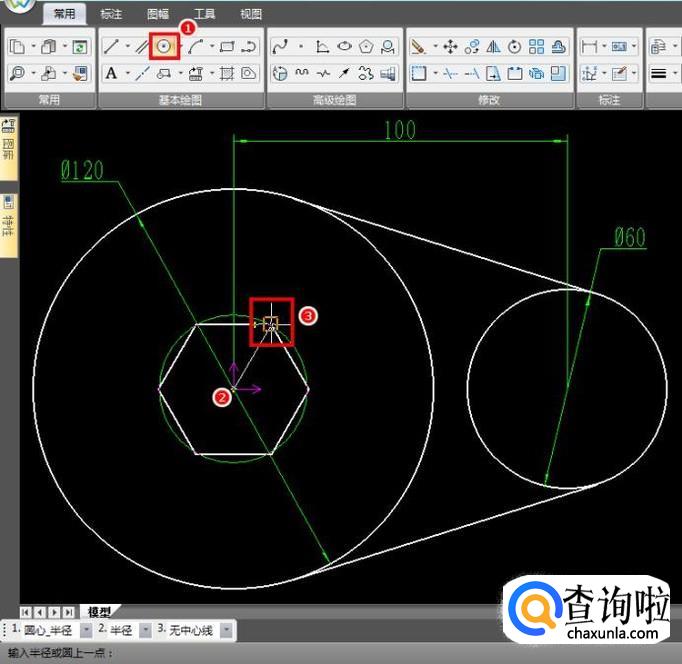

  因为要使用尺寸驱动功能，先删掉对角线尺寸，绘制出六边形的外接圆作为辅助图形；


• 03

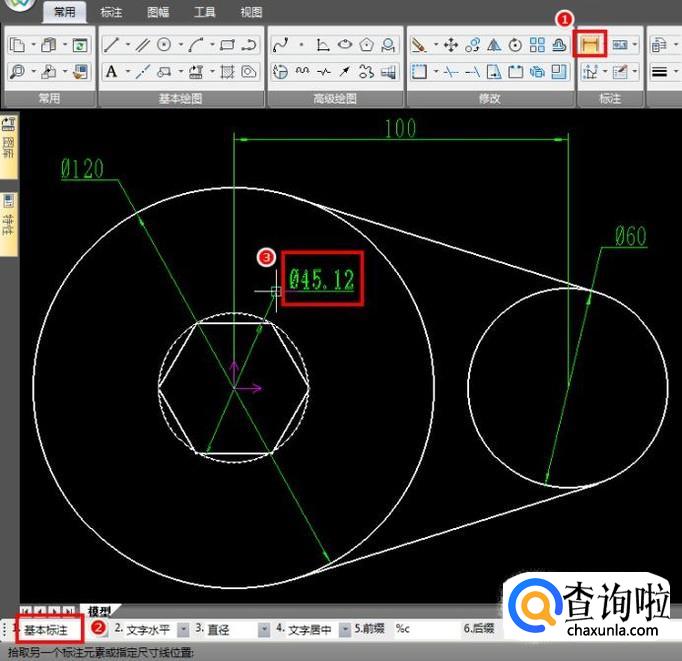

  使用“尺寸标注”命令标注外接圆的直径尺寸；


• 04

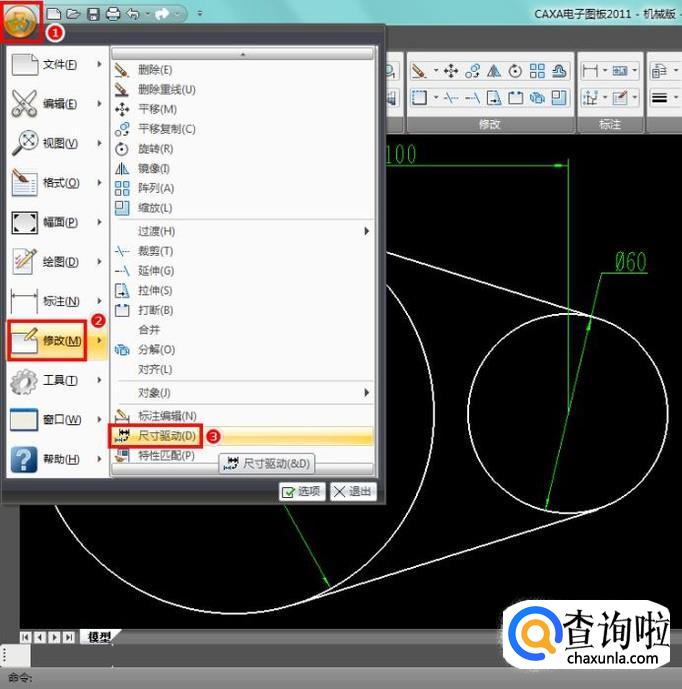

  尺寸驱动在常用功能区没有，需到菜单中找到“修改->尺寸驱动”；


• 05

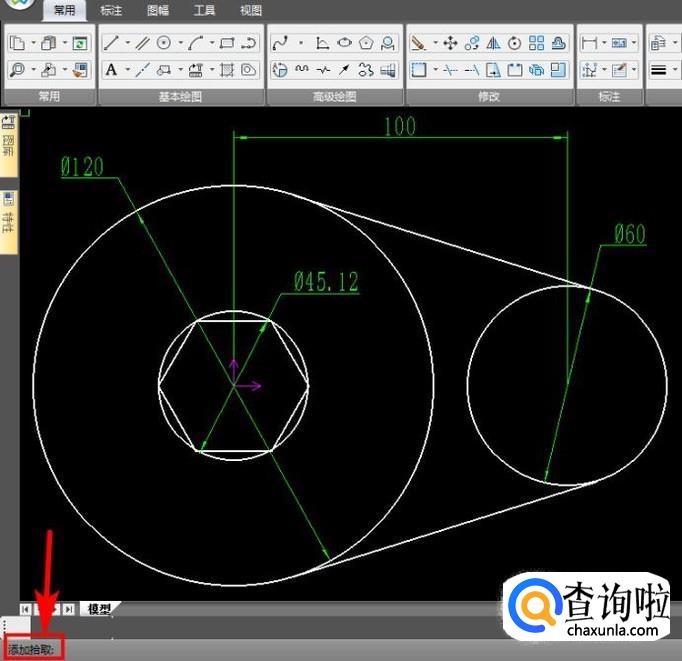

  首先是拾取需要修改的图形及其尺寸，可以全选，也可以选择部分，这里采用全选，然后右键确认；


• 06

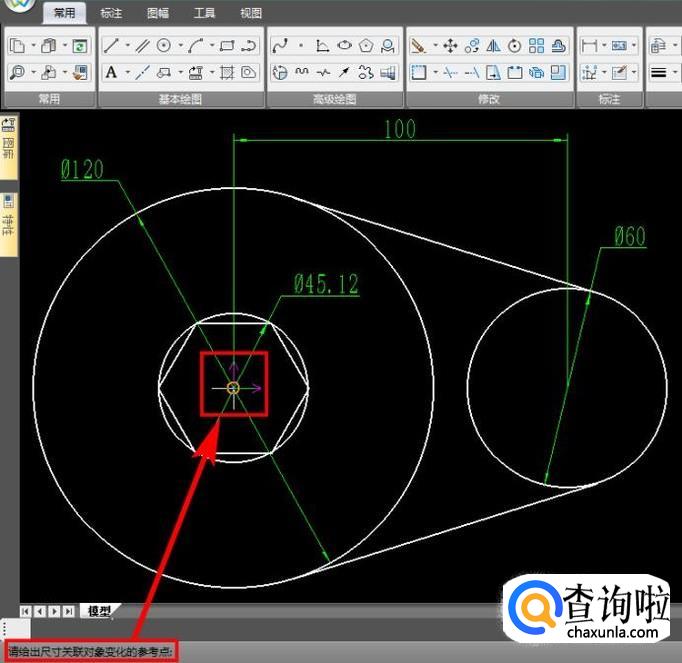

  根据左下角提示选择“参考点”，为了不产生混乱，最好选择坐标原点；


• 07

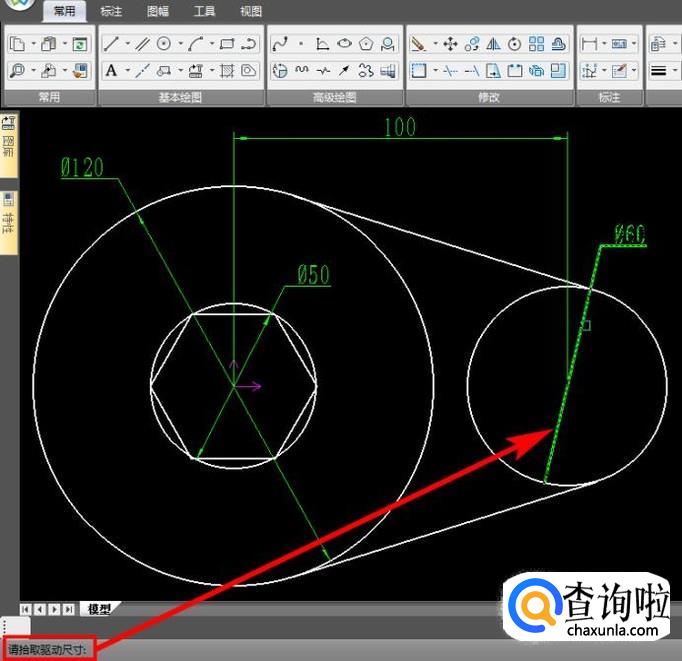

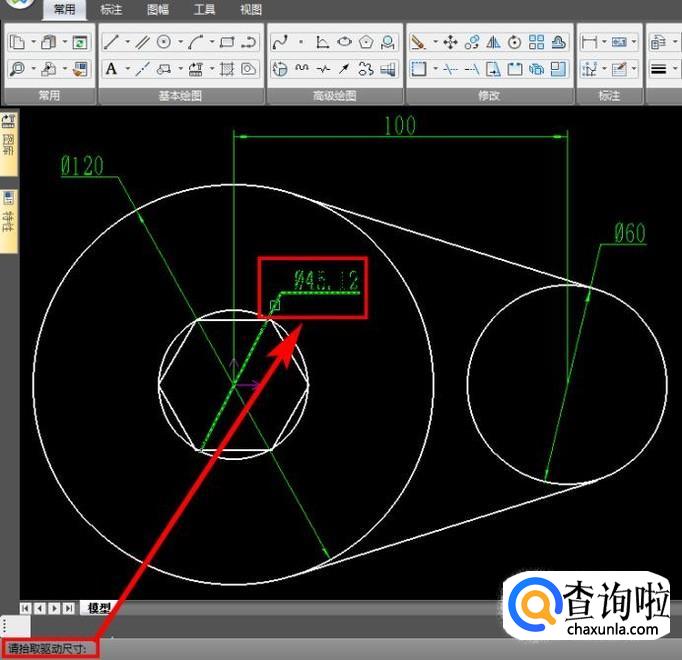

  再根据提示选择要修改图形的尺寸；


• 08

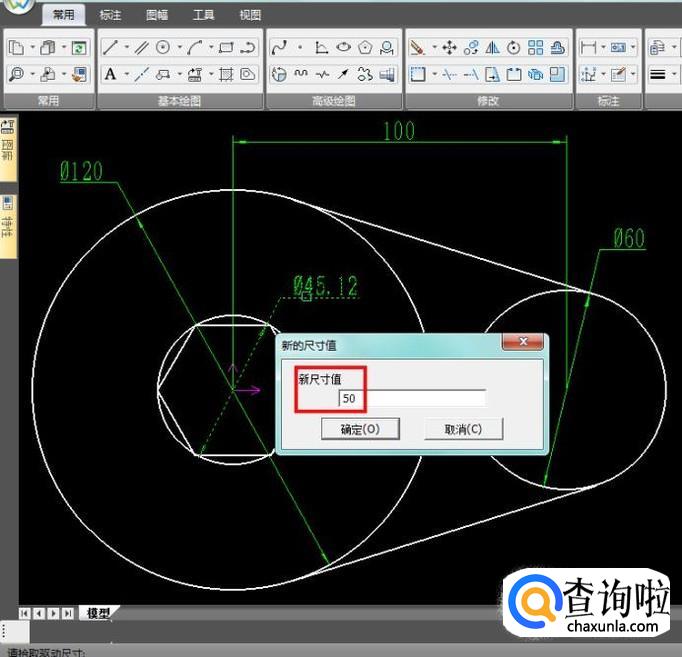

  弹出新尺寸值的输入框，输入正确的尺寸，确认，此时还没退出“尺寸驱动”功能，可以选择其他尺寸进行修改；


• 09

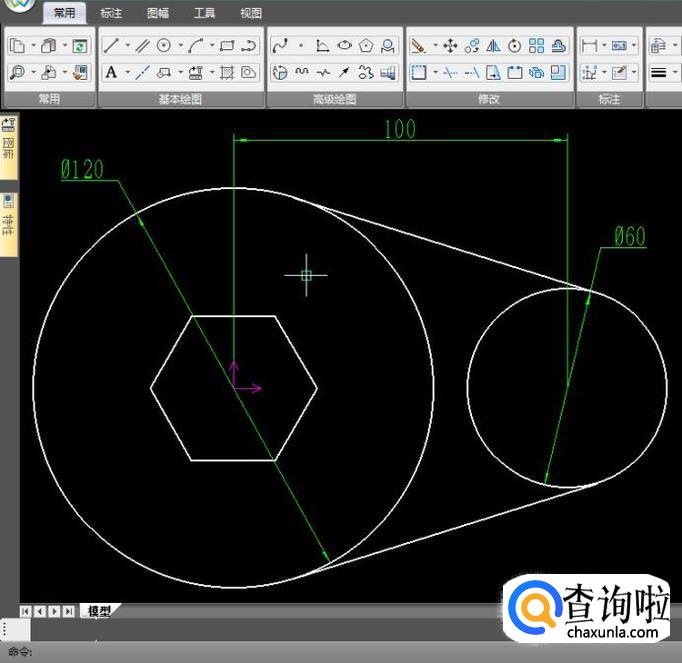

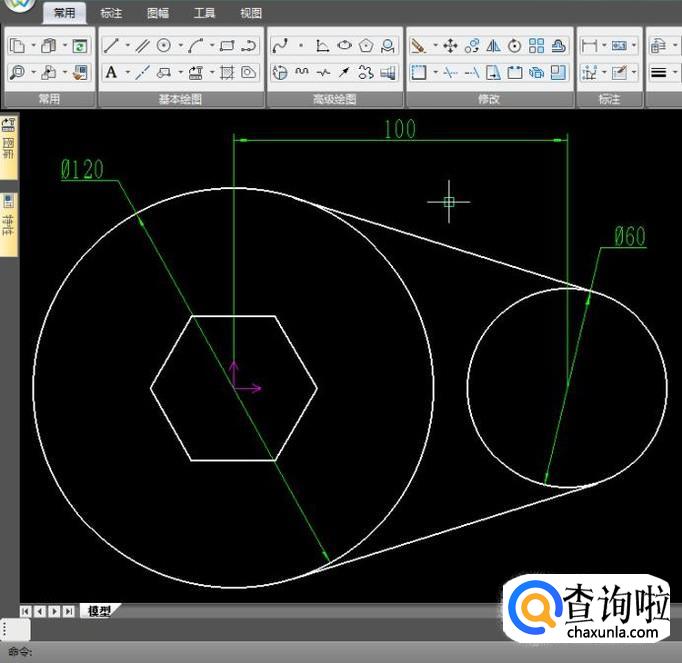

  修改好以后，将辅助圆及其尺寸删掉即可；



特别提示

使用尺寸驱动功能前，确认好图形各部分间的关系，防止修改出现混乱；
