桥梁从下到上各部位名称及组图

详细内容

• 01

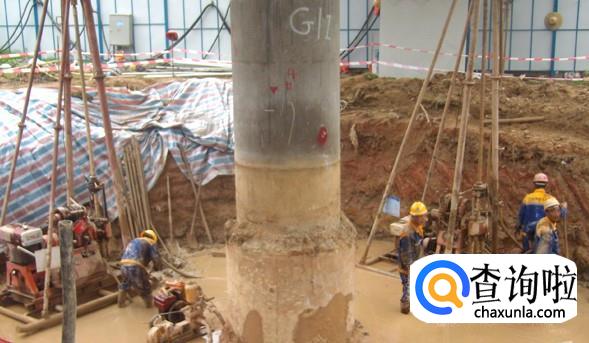

  【桥梁桩基】
  桥梁桩基是承受上部结构传来的全部荷载，并把它们和下部结构荷载传递给地基。因此，为了全桥的安全和正常使用，要求地基和基础要有足够的强度、刚度和整体稳定性，使其不产生过大的水平变位或不均匀沉降。


• 02

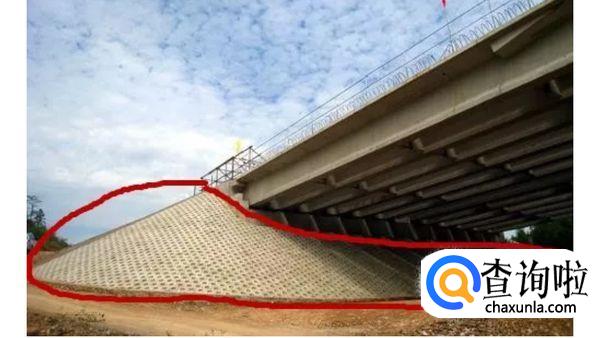

  【锥坡】
  主要是为了保护路堤边坡不受冲刷，在桥涵与路基相接处修筑的锥形护坡。


• 03

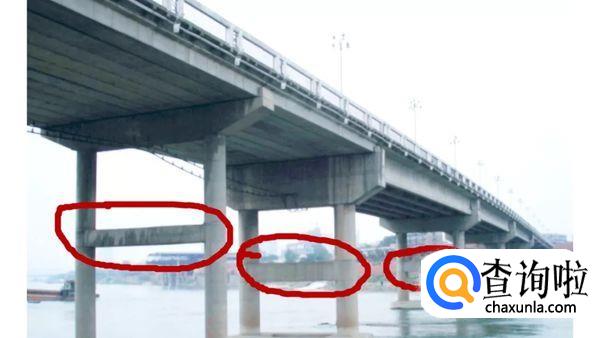

  【系梁】
  系梁是指起拉杆作用的梁，主要是为了把两个桩或墩连成整体受力。主要是指的两根或多跟桥梁墩柱之间的横向连接，其设置于墩柱之间的部位不定，有可能是底部、中部、或上部，设置于中下部时居多。


• 04

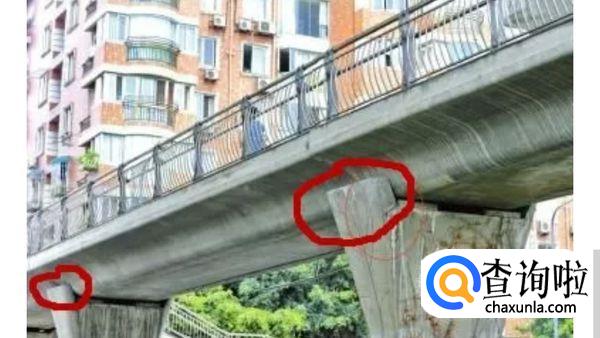

  【挡块】
  桥面两边为了防止落梁而设置的块状墙（一般与盖梁连体）。对于地震比较严重的地方在各梁间设置挡块卡住梁,防止横向移动。


• 05

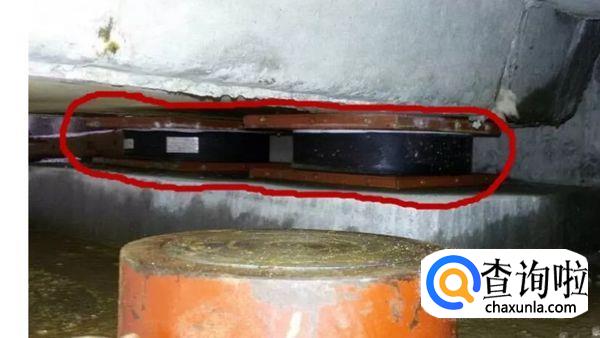

  【桥梁支座】
  桥梁支座是连接桥梁上部结构和下部结构的重要结构部件。它不仅有传力的作用，更有传递位移和转化位移的能力，使桥梁梁板能够在可控范围内移动和震动。其所设置的位置是支座垫石之上，桥梁梁板或箱梁之下。


• 06

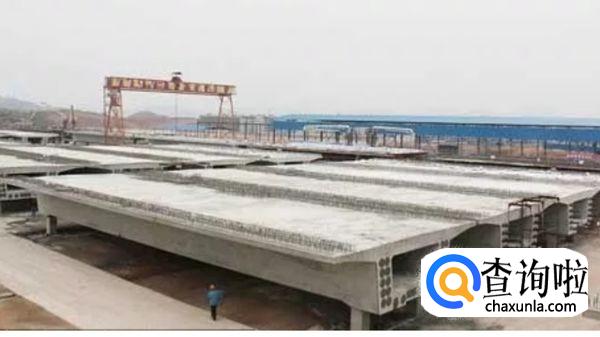

  【梁】
  梁主要分为箱梁、梁板等，其是桥梁上部主要承载行车或行人等荷载的横向结构。


• 07

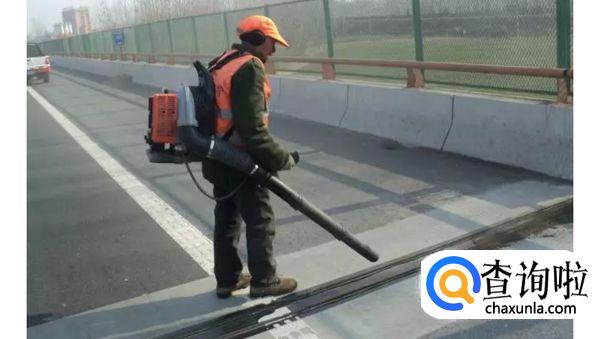

  【伸缩缝】
  主要是是为满足桥梁梁板及桥面的纵向或横向变形要求，通常在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置的可伸缩装置。


• 08

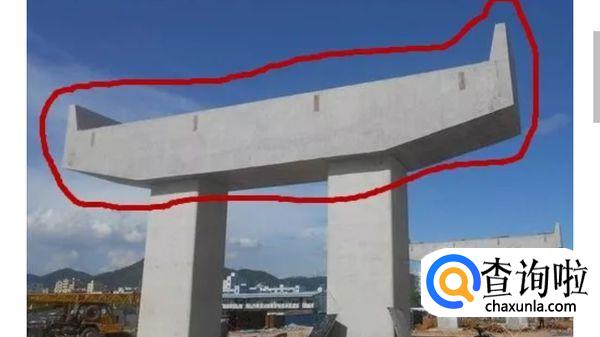

  【盖梁】
  盖梁指的是为支承、分布和传递上部结构的荷载，在排架桩墩顶部设置的横梁，又称帽梁。
