creo如何绘制简单的孔。

工具/材料

creo5.0

详细内容

• 01

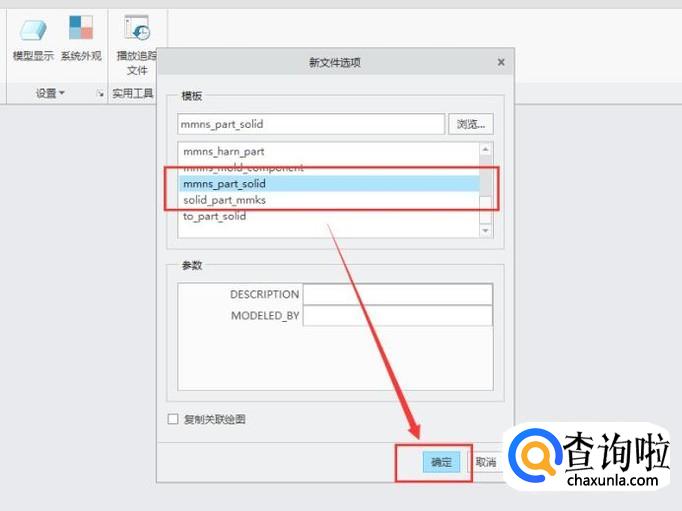

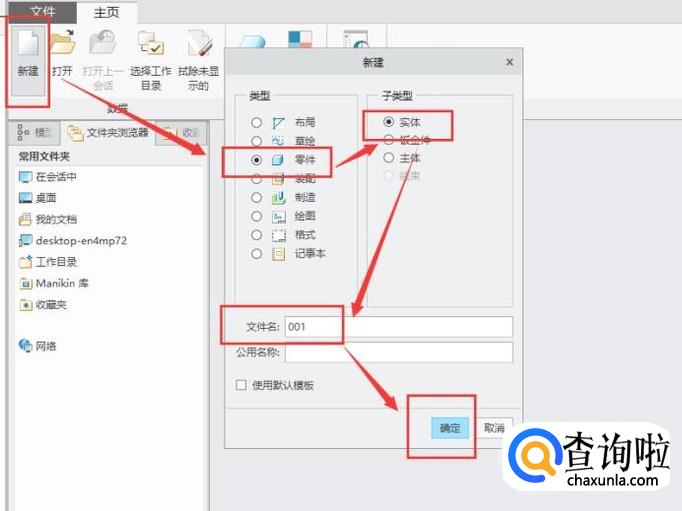

  打开creo软件，创建一个新零件，创建过程如图所示。


• 02

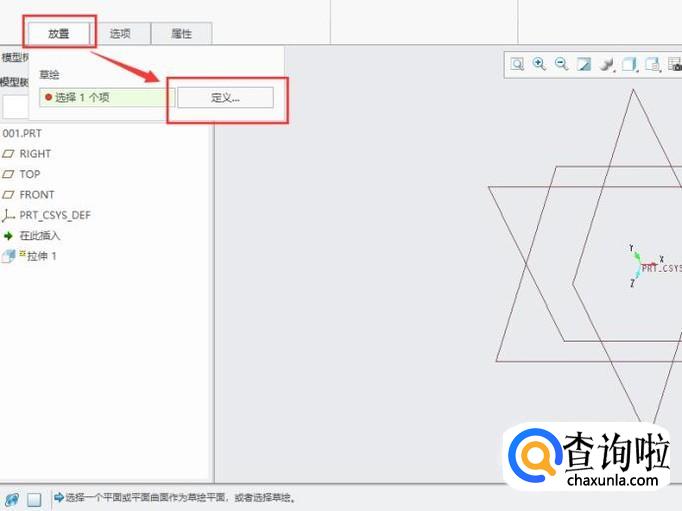

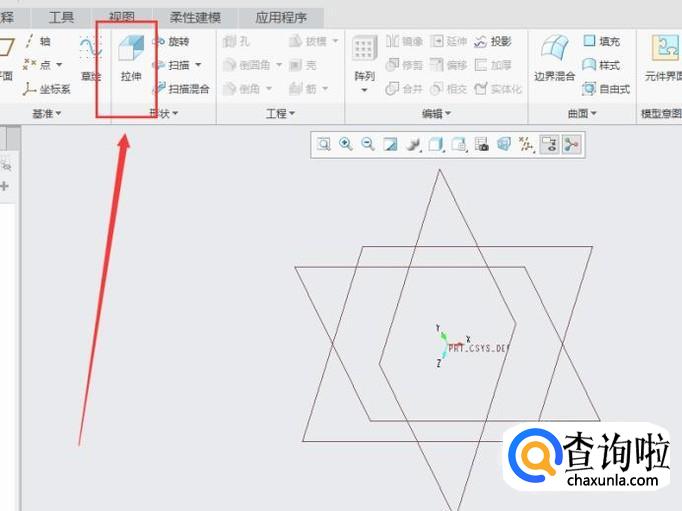

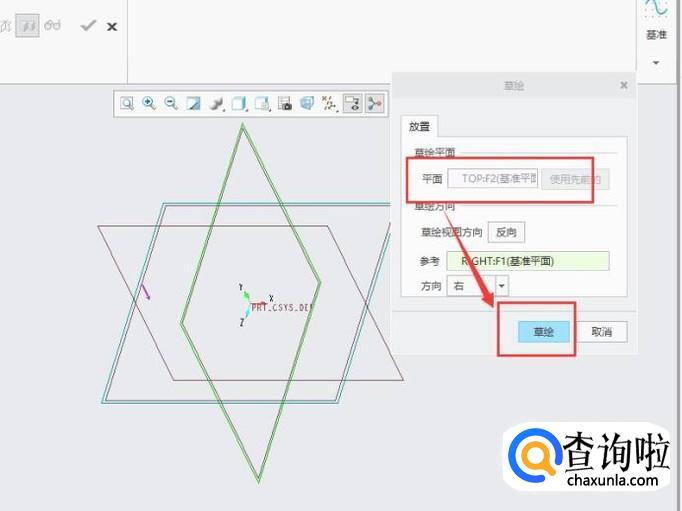

  点击拉伸功能建，进入拉伸界面，设置草绘界面，这里随机选择一个面作为草绘界面，如图所示。


• 03

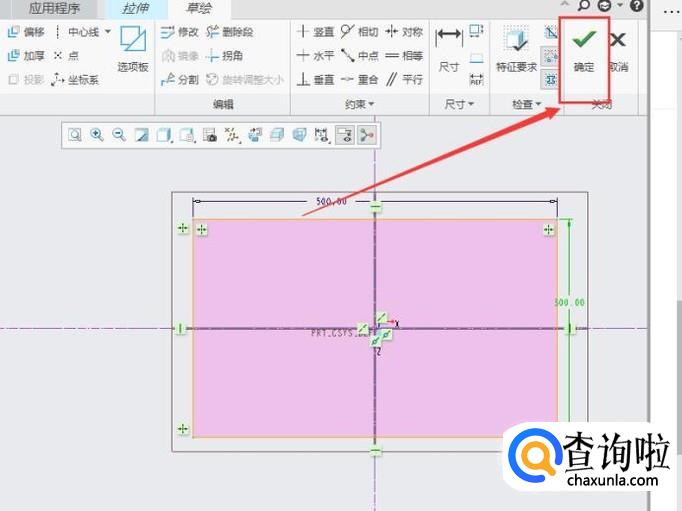

  在草绘界面绘制需要的图形，在这里以长方形为例，如图所示。


• 04

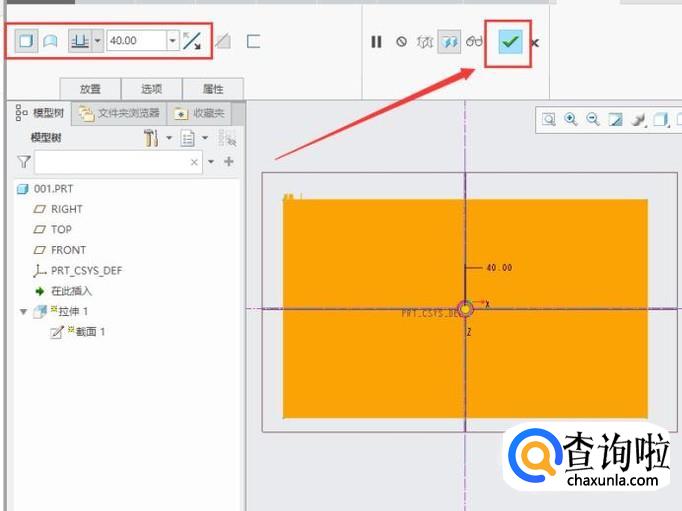

  设置拉深参数，拉伸为实体，深度值为40，最后点击绿色对勾即可，如图所示。


• 05

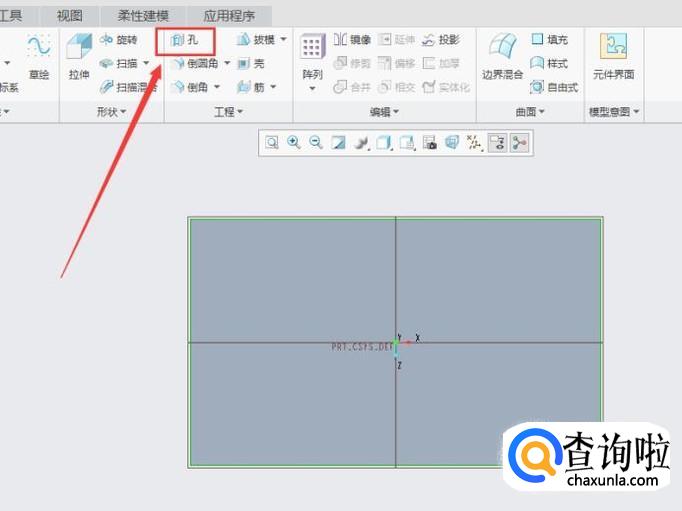

  点击“孔”功能键，进入孔功能的操作界面，如图所示。


• 06

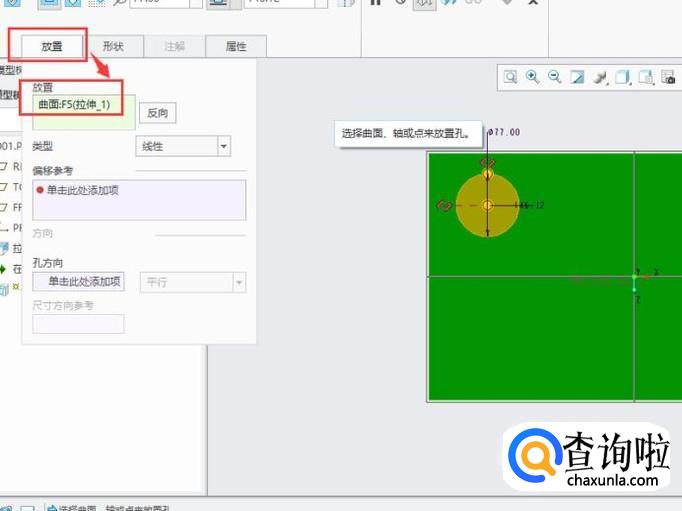

  点击“放置”，选择进行孔操作的平面，如图所示。


• 07

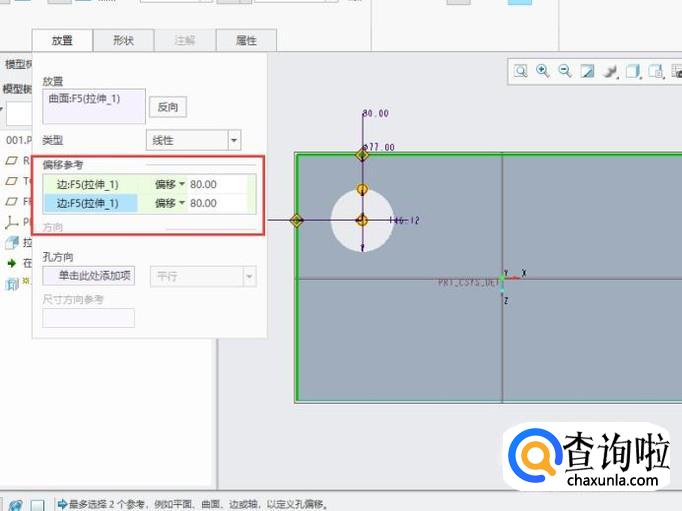

  设置偏移参考，按住Ctrl键，然后选中长方体的两边，最后输入偏移数值，如图所示。


• 08

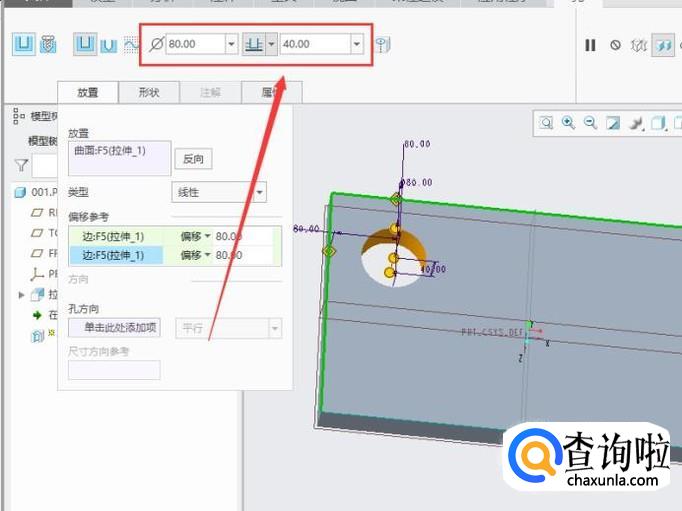

  设置孔的参数，孔的直径值，孔的深度值，如图所示。


• 09

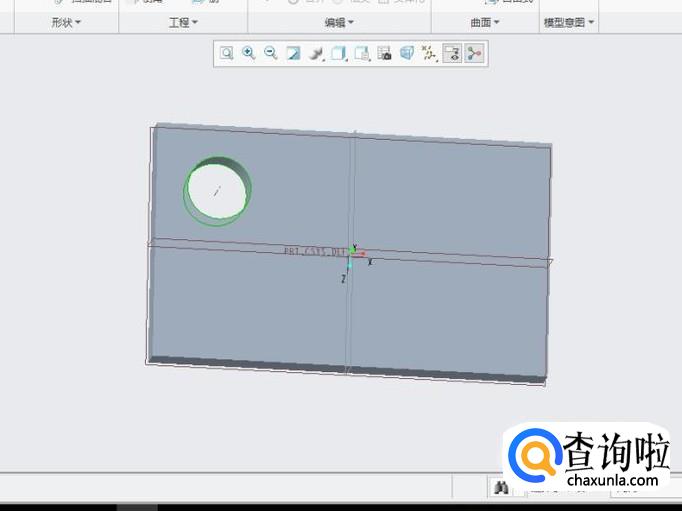

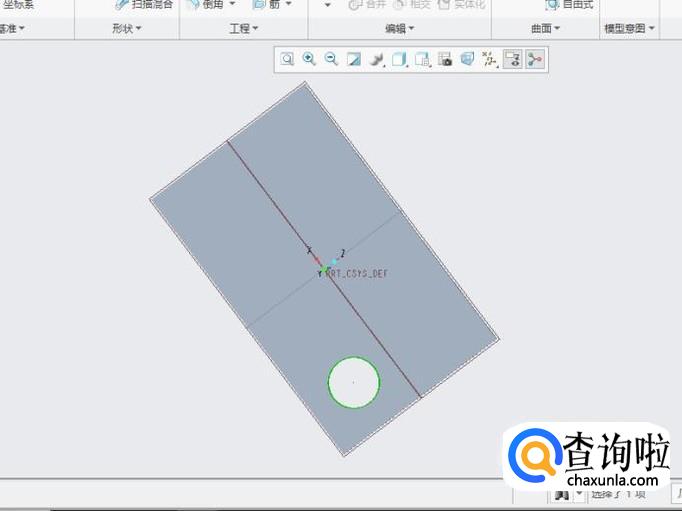

  最后点击绿色对勾即可获得想要的孔，如图所示。
