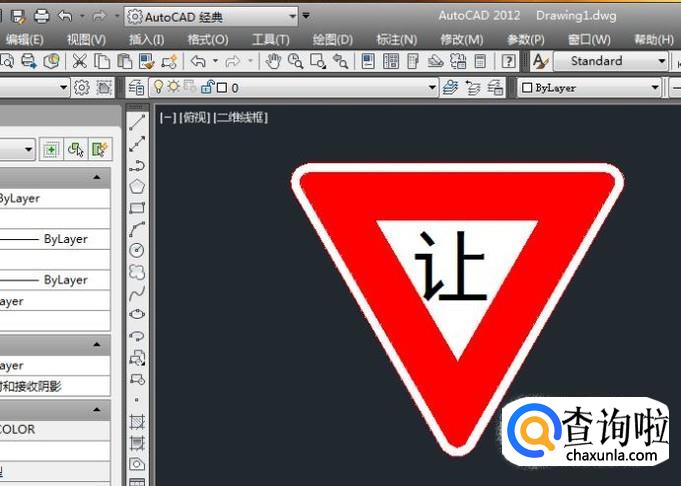

AutoCAD如何画一个“减速让行”的交通标志符号

详细内容

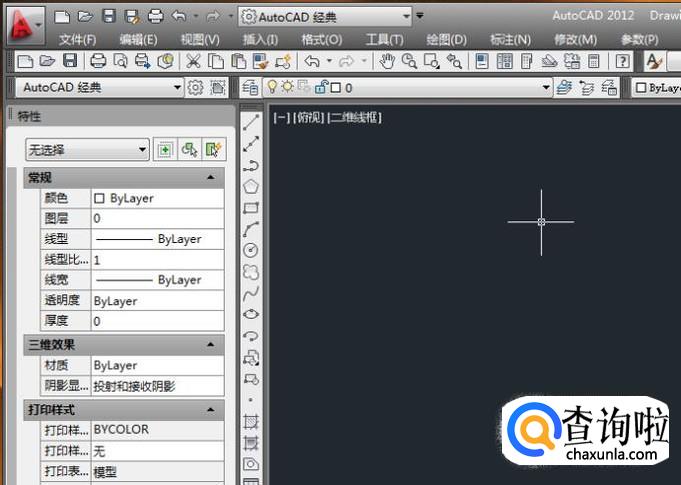

• 01

  如下图所示，
  打开AutoCAD软件，
  新建一个空白的dwg文件。


• 02

  如下图所示，画一个等边三角形。
  具体步骤：
  1、鼠标左键点击左边工具栏中的“多边形”图标，
  2、输入侧面数：3，回车，
  3、鼠标左键在画图区域任一点单击一下，
  4、在弹出的下拉菜单中选择“外切于圆”，
  5、指定圆的半径：输入100，回车。

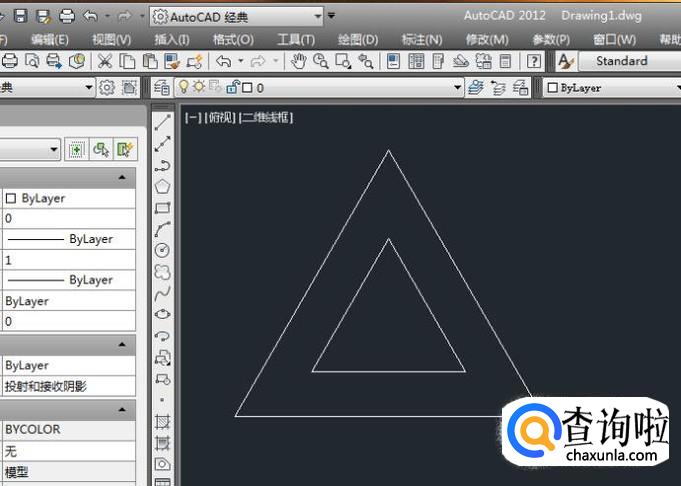

• 03

  如下图所示，
  向内偏移50mm，
  生成第二个三角形。
  具体如下：
  1、输入o，回车，
  2、输入50，回车，
  3、鼠标左键选择三角形，
  4、鼠标左键在三角形内部任一点单击。


• 04

  如下图所示，
  图形中有两个三角形，
  将外三角形的三个角都倒成圆弧角，圆弧半径10。
  具体如下：
  1、输入f，回车，
  2、输入r，回车，
  3、输入10，回车，
  4、鼠标左键选择三角形边线，依次给三角尖角进行倒圆角。

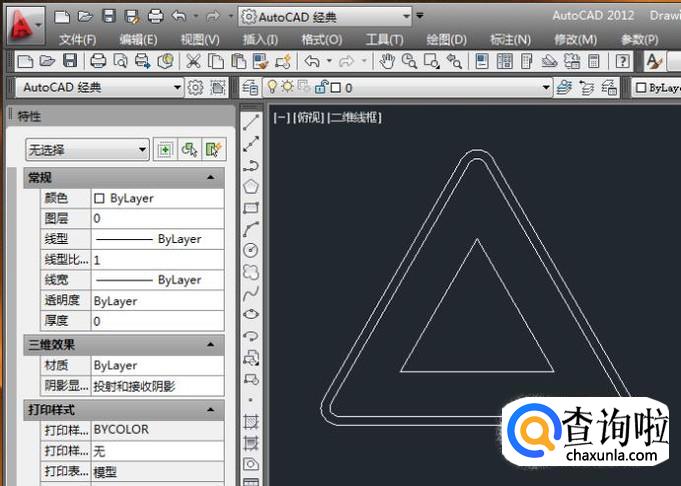

• 05

  如下图所示，
  将外三角形向外偏移10mm。
  具体操作如下：
  1、输入o，回车，
  2、输入10，回车，
  3、鼠标左键选择外三角形，
  4、鼠标左键在外三角形外部任一点单击。


• 06

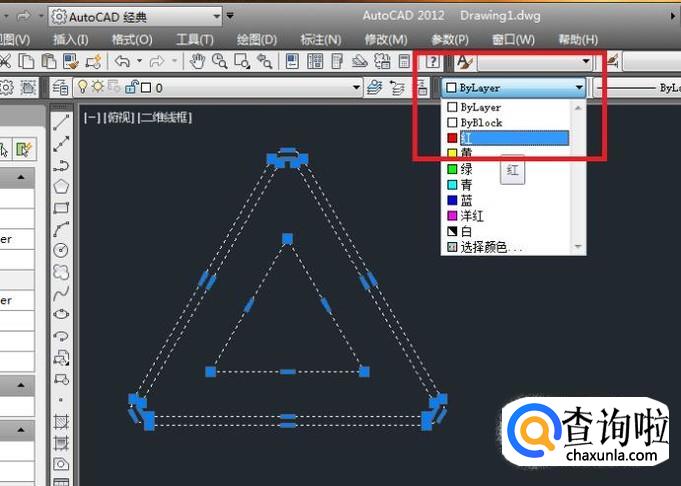

  如下图所示，将所有三角形线段变成红色。
  具体如下：
  1、鼠标左键选中所有三角形线段，
  2、在红色框选中将线段颜色换成红色。


• 07

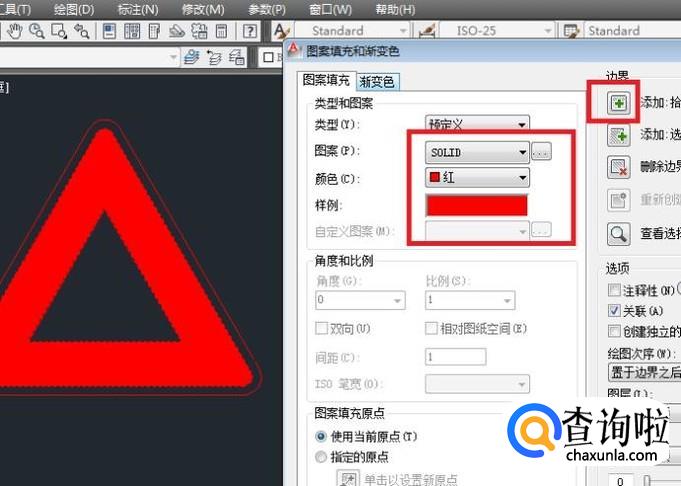

  如下图所示，
  将最里边的三角形与中间三角形所组成的区域填充红色。
  具体如下：
  1、输入h，回车，
  2、出现“图案填充和渐变色”对话框，
  3、将图案一栏设置为“SOLID”，
  4、将颜色一栏设置为“红色”，
  5、点击红色框选处的“添加边界”，
  6、鼠标左键在最里边三角形与中间三角形区域中单击，回车，
  7、回到对话框，点击“确定”。


• 08

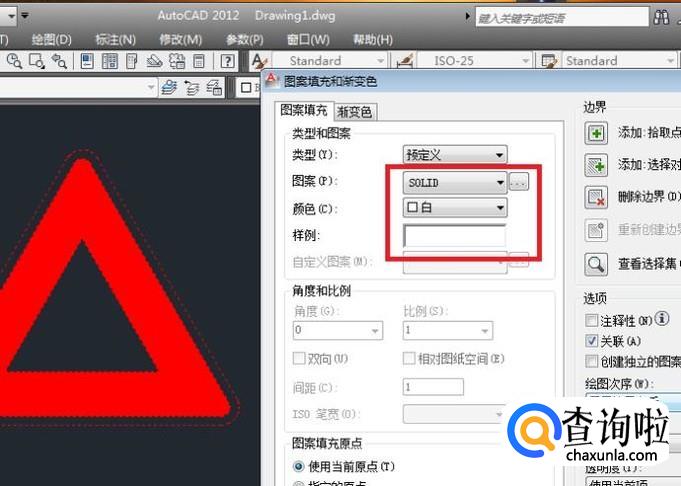

  如下图所示，
  重复第7步操作，
  将最外边三角形与中间三角形之间区域填充白色。


• 09

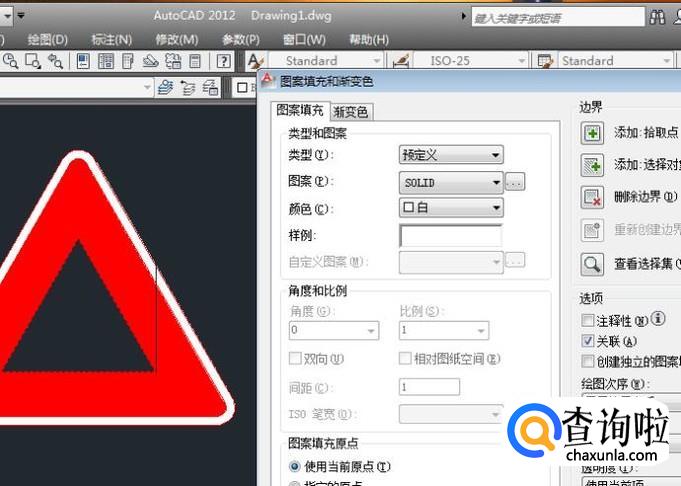

  如下图所示，
  重复第7步操作，
  将最里边的三角形填充成白色。

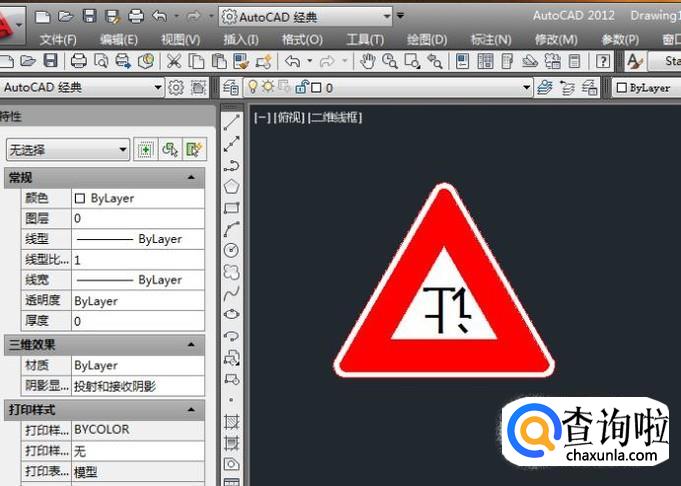

• 010

  如下图所示，
  输入文字，并旋转90度。
  具体：
  1、输入t，回车，
  2、输入“让”，确定，
  3、输入ro，回车，
  4、选中文字，回车，
  5、鼠标左键选一点作为选中中心，
  6、移动鼠标左键旋转180度，
  7、输入m，回车，
  8、选中文字，回车，
  9、鼠标左键指定基点，移动鼠标将文字移动到三角形中间。

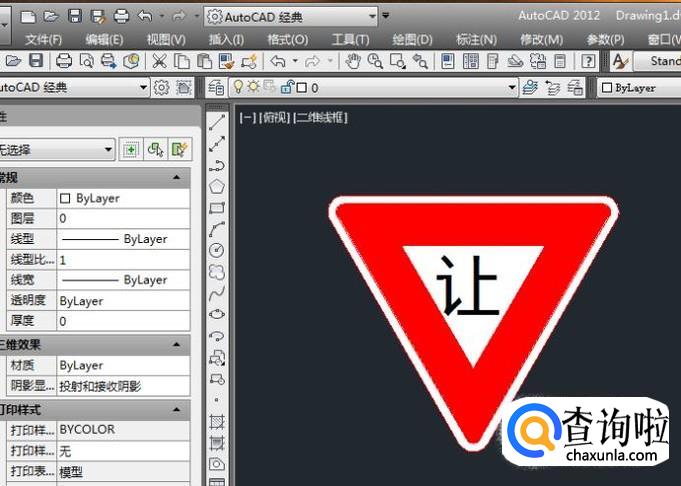

• 011

  如下图所示，
  选中整个图案（三角形和文字），
  输入ro，回车，
  鼠标左键指定一点为旋转中心，
  整个旋转180度，
  三角形尖部朝下，文字朝上。

  至此，
  一个“减速让行”的交通标志符号就出现在AutoCAD软件中了。
  如下图，
  完美。



工具/材料

电脑

AutoCAD软件
