CAD绘图辅助功能之如何设置正交模式

详细内容

• 01

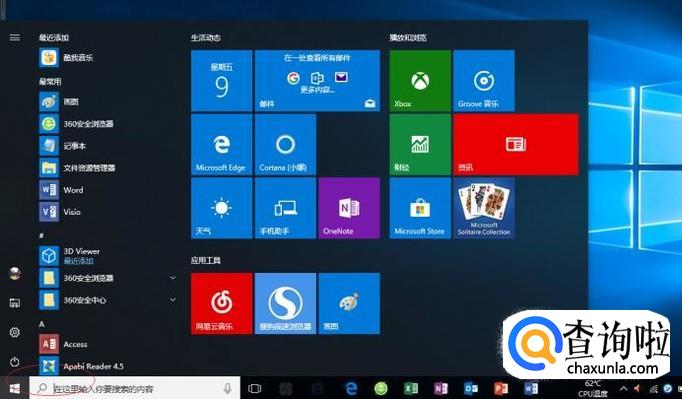

  启动Windows 10操作系统，如图所示。点击任务栏"开始"按钮，用于弹出开始菜单。


• 02

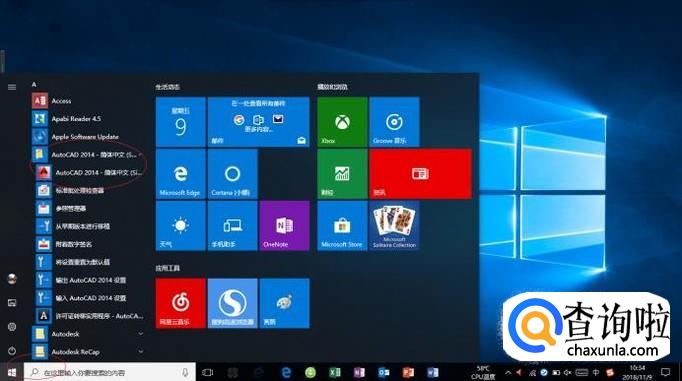

  如图所示，展开左侧树形目录结构。点击"AutoCAD 2014 - 简体中文(Simplified Chinese)"项，用于打开"AutoCAD 2014"应用程序。


• 03

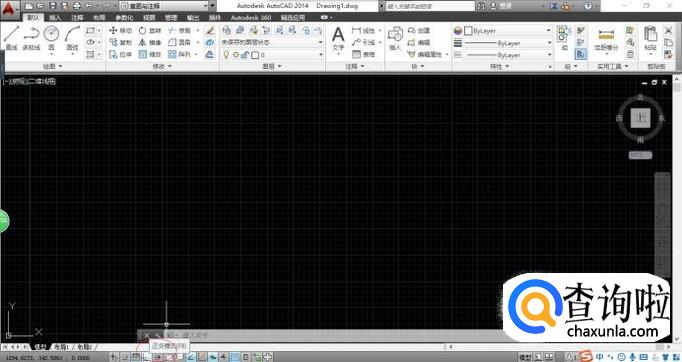

  唤出"AutoCAD 2014"程序窗口，如图所示。点击状态栏"正交模式"按钮开启此模式，亦可在命令窗口输入"ORTHO"命令。


• 04

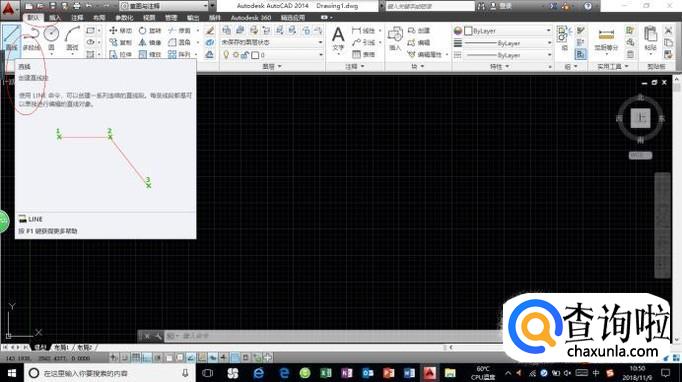

  如图所示，选择"默认→绘图"功能区。点击"直线"图标，用于创建一系列连续的直线段。


• 05

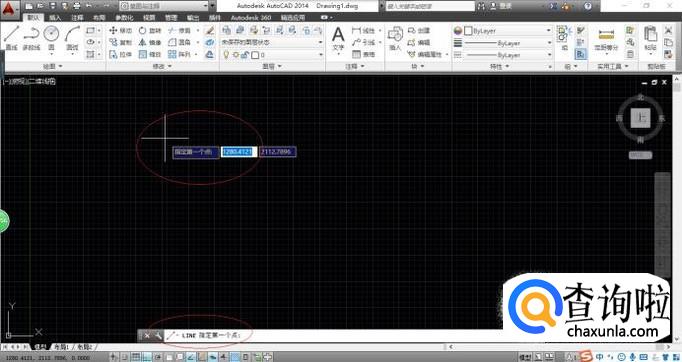

  命令窗口显示"LINE 指定第一个点"，如图所示。单击鼠标左键拾取第一个点，沿X轴移动距离比Y轴方向大则画水平线。


• 06

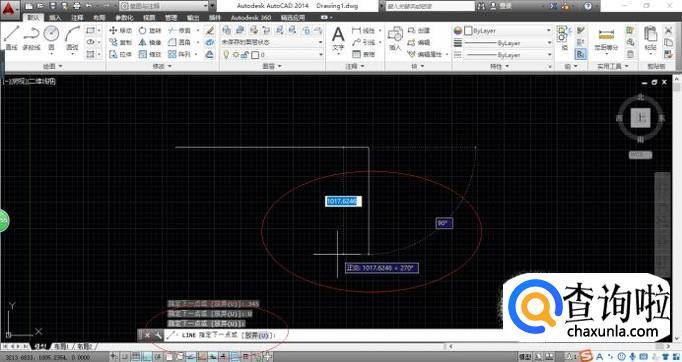

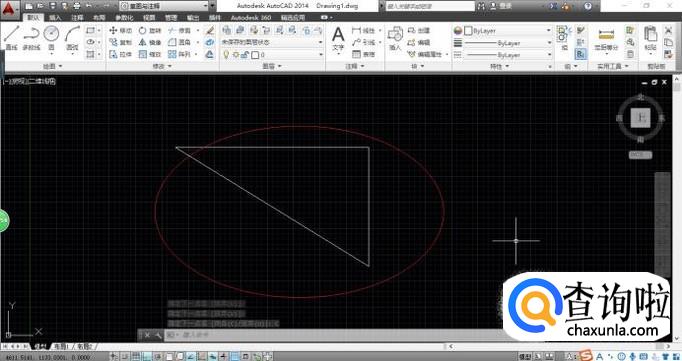

  如图所示，命令窗口显示"LINE 指定下一个点或[放弃(U)]"。沿Y轴移动距离比X轴移动距离大，则画竖直线。


• 07

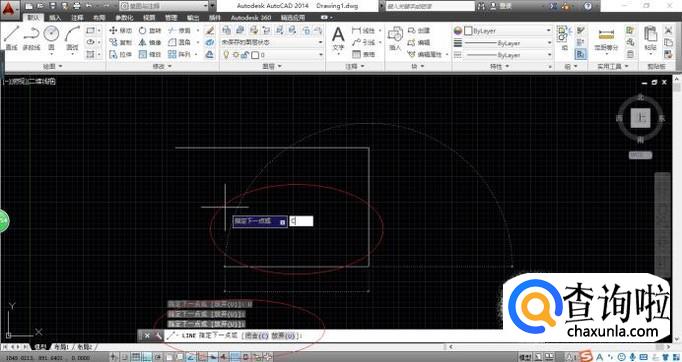

  命令窗口显示"LINE 指定下一个点或[闭合(C)放弃(U)]"，如图所示。输入字符"C"回车键确认，完成设置正交模式的操作。



工具/材料

AutoCAD 2014辅助设计软件
