UG10.0中如何创建一个手机充电器模型？

0次浏览 | 2022-10-24 22:40:40 更新

来源：互联网

最佳回答

本文由作者推荐

简要回答

　　手机充电器是现在日常生活中常见的日用品，

　　UG10.0是三维建模软件，

　　那么，

　　用UG10.0软件如何创建一个手机充电器模型？

详细内容

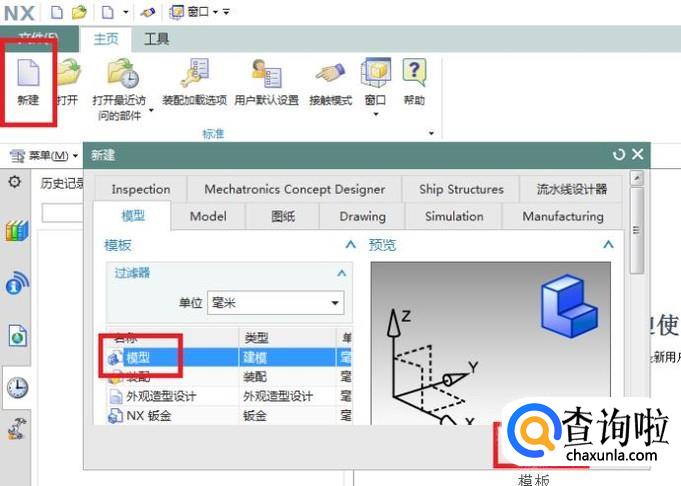

01
如下图所示，
打开UG10.0软件，
点击标题栏中的“新建”图标，
在弹出的“新建”对话框中点击“模型”，
再点击“新建”对话框下方的“确定”，
至此，
完成模型文件的创建。

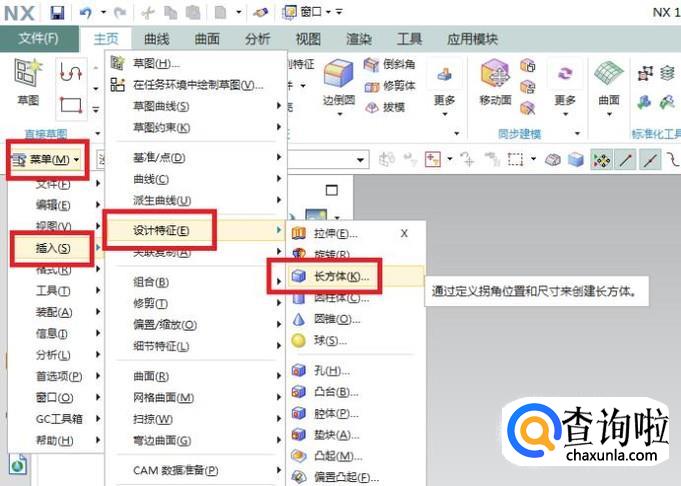

02
如下图所示，
执行【菜单——插入——设计特征——长方体】，
激活长方体命令。
03
如下图所示，

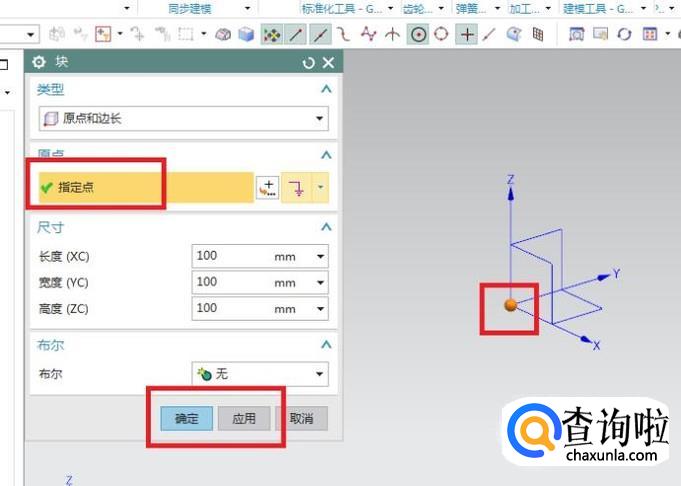

出现“块”对话框，
指定点默认为原点（0，0，0）
长宽高参数默认100x100x100，
点击对话框下方的“确定”。

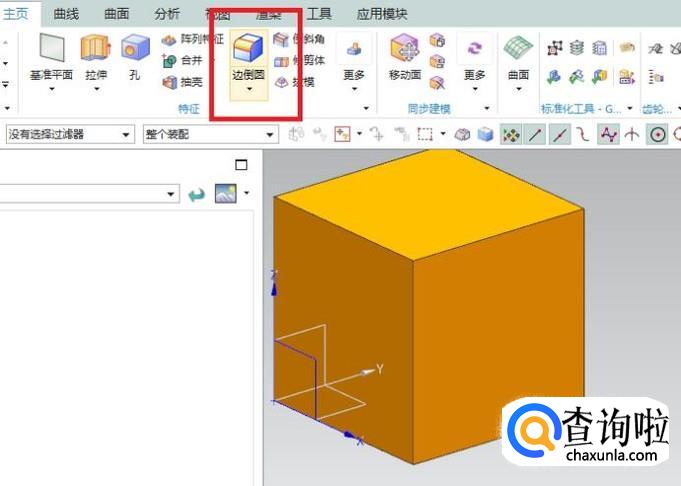

04
如下图所示，
点击工具栏中的“边倒圆”图标，
激活“边倒圆”命令。

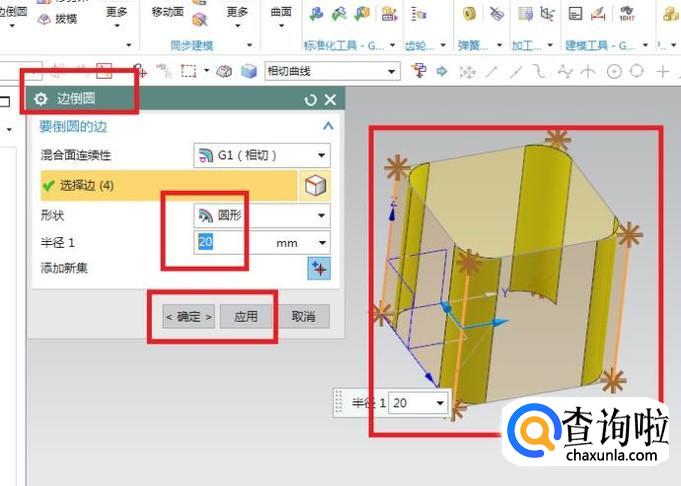

05
如下图所示，
出现“边倒圆”对话框，
选择的四条边如下图所示，
半径1一栏设定为20mm，
点击对话框下方的“确定”或者“应用”。

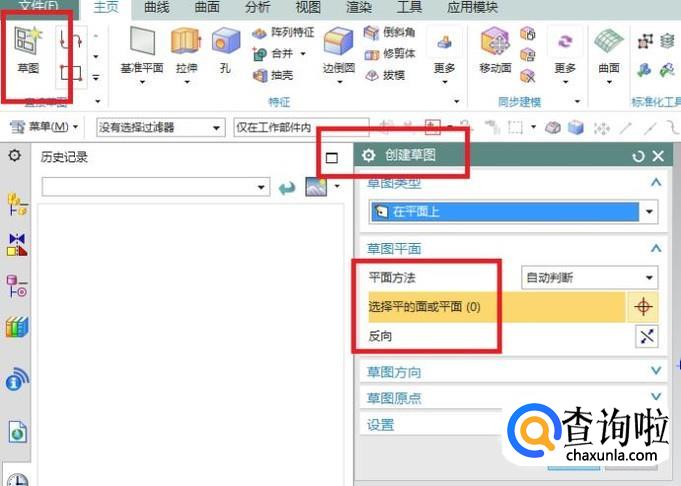

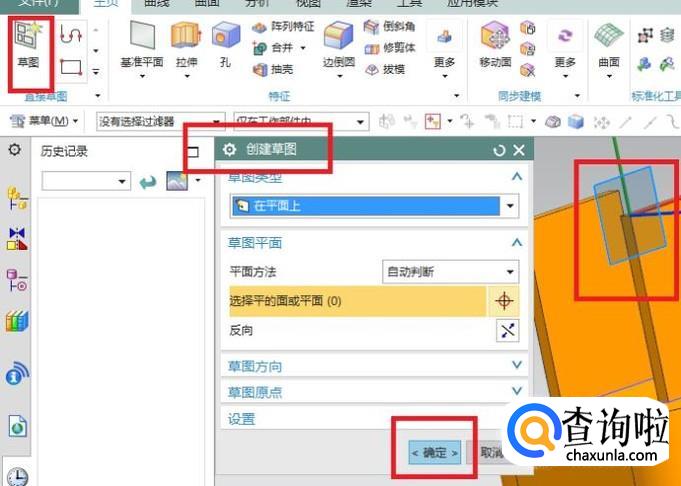

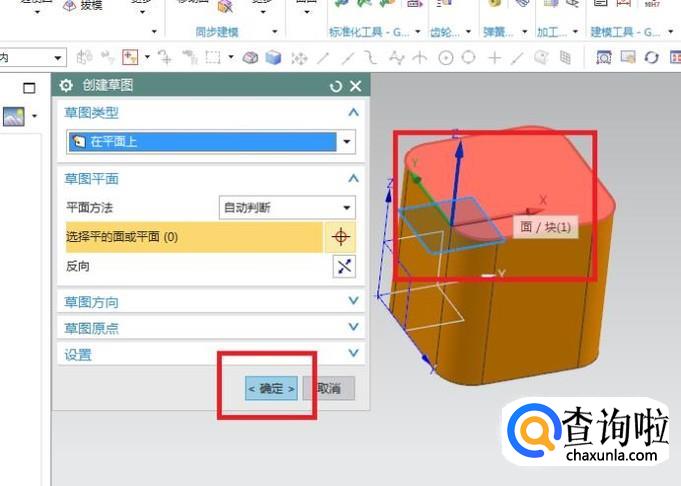

06
如下图所示，
点击工具栏中的“草图”图标，

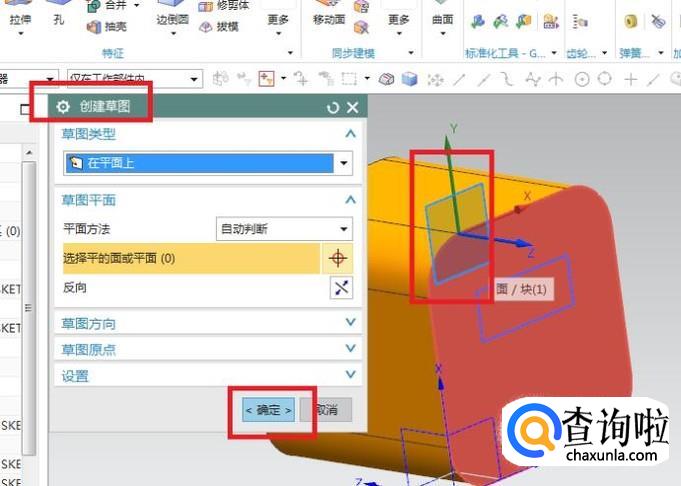

出现一个“创建草图”对话框，
然后按照操作提示：选择平的面或平面。

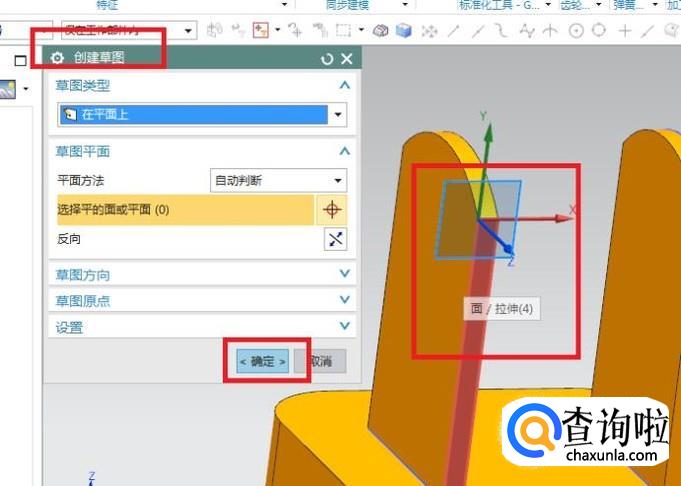

07
如下图所示，
见红色框选款选中的红色表面，
再点击对话框下方的“确定”，
完成草图的创建。

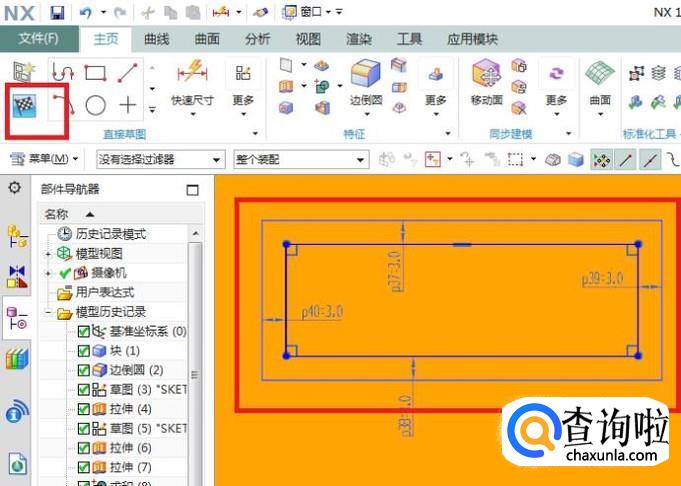

08
如下图所示，
点击草图工具栏中的“矩形”图标，
在平面上画两个矩形，
点击草图工具栏中的“几何约束”，对两个矩形进行约束，
点击草图工具栏中的“快速尺寸”，对两个矩形进行标注。
09
如下图所示，

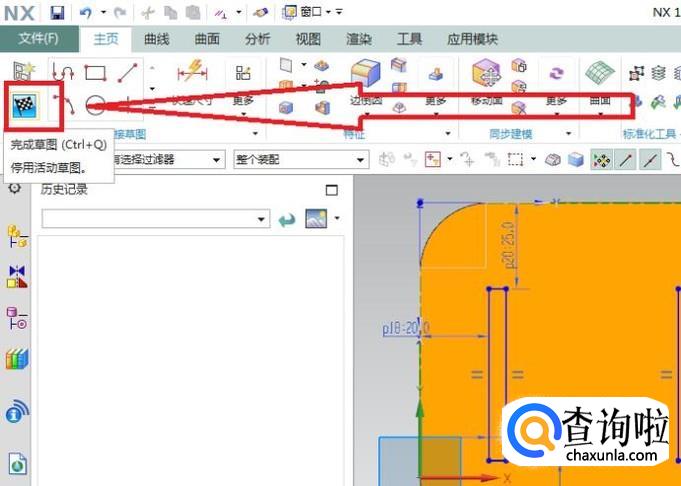

点击草图工具栏中的“完成”图标，
完成并退出草图。

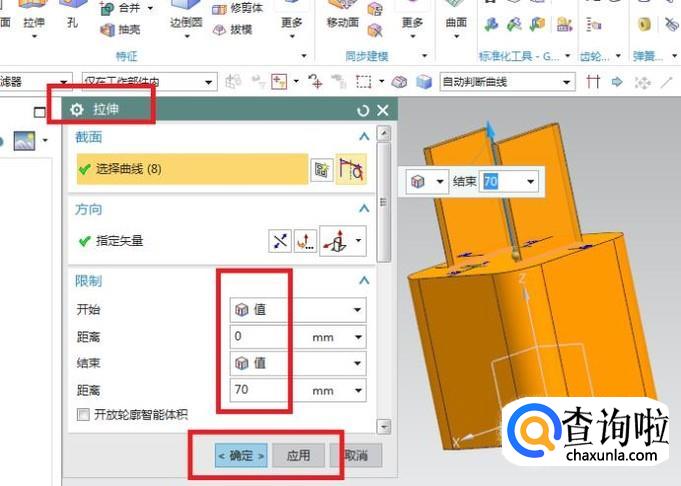

010
如下图所示，
点击主页工具栏中的“拉伸”，
出现“拉伸”对话框，
截面一栏中选择刚刚画的草图，
限制一栏中设定为从0开始，70结束，
点击“确定”，完成拉伸。

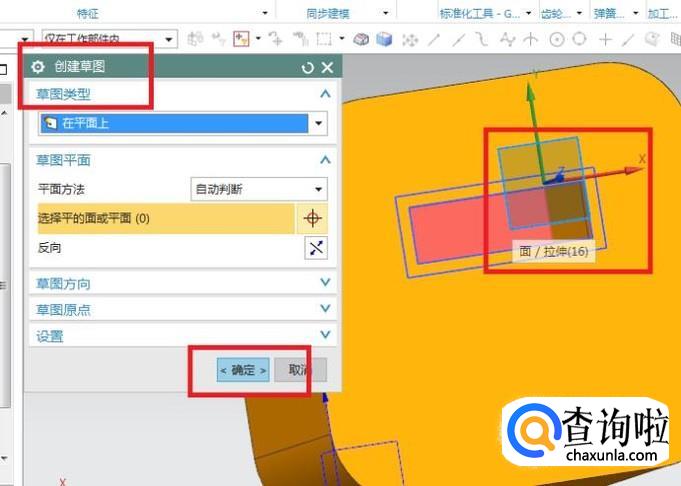

011
如下图所示，
点击工具栏中的草图，

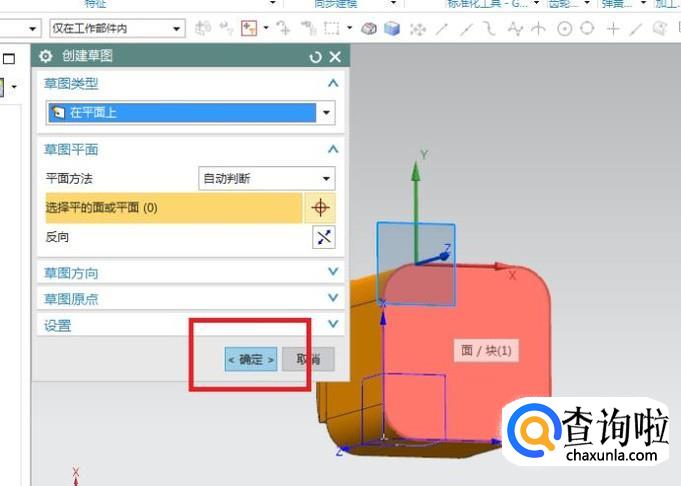

出现“创建草图”对话框，
选择如下图红色框选所示的平面为草图平面，
点击“确定”，
成功创建又一个草图。
012

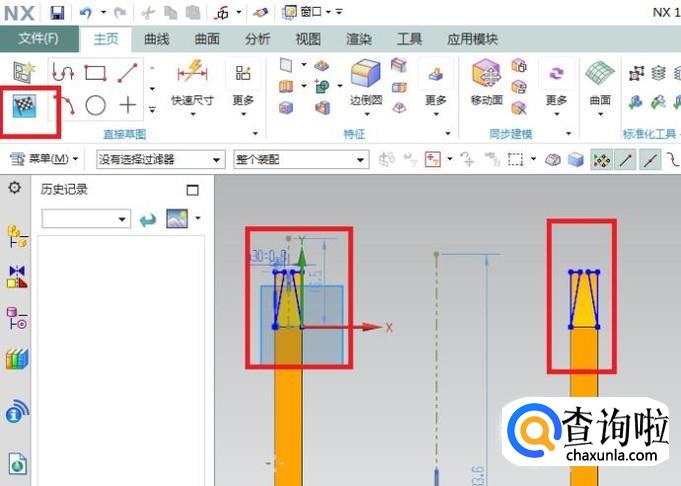

画一个如下图所示的草图，
点击工具栏中的“完成”图标。
013
如下图所示，
点击工具栏中的“拉伸”，

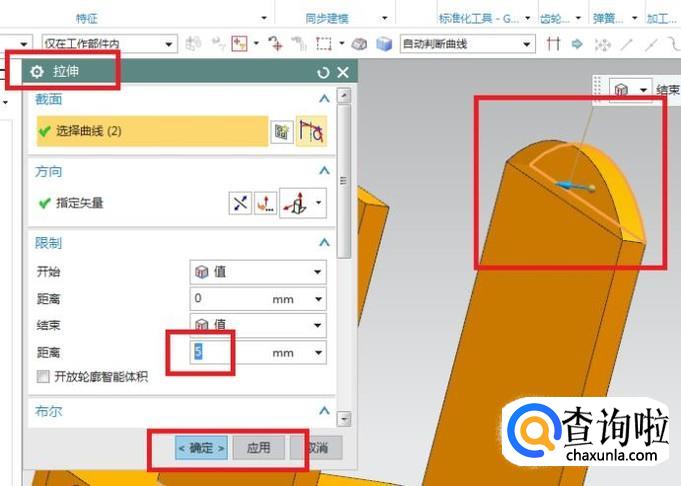

出现“拉伸”对话框，
截面一栏选择刚刚画的草图，
限制一栏中设定为从0开始，到5结束，
点击对话框下方的“确定”。

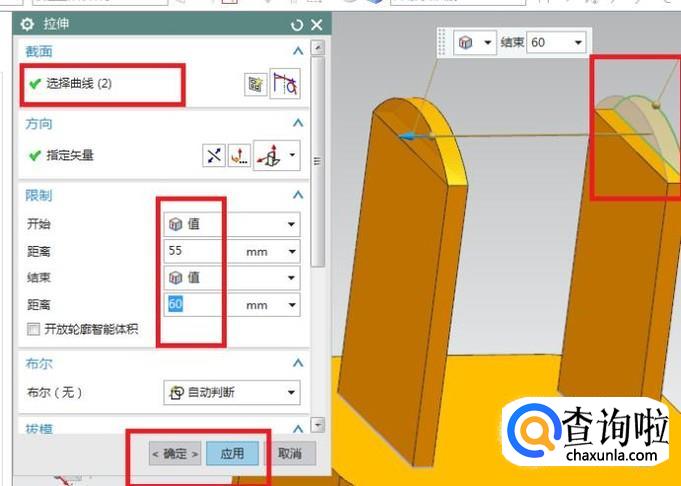

014
如下图所示，
同样的拉伸操作，
截面一栏选择同样的草图曲线，
限制一栏要仔细设置，
从55开始，到60结束。
015
如下图所示，

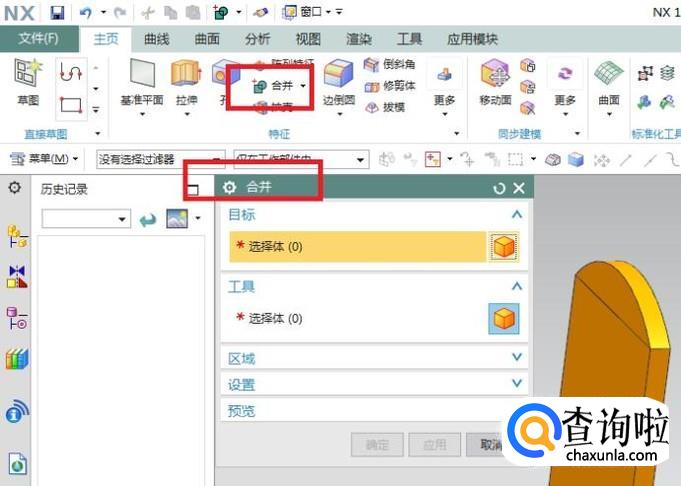

点击工具栏中的“合并”图标，
软件出现“合并”对话框。

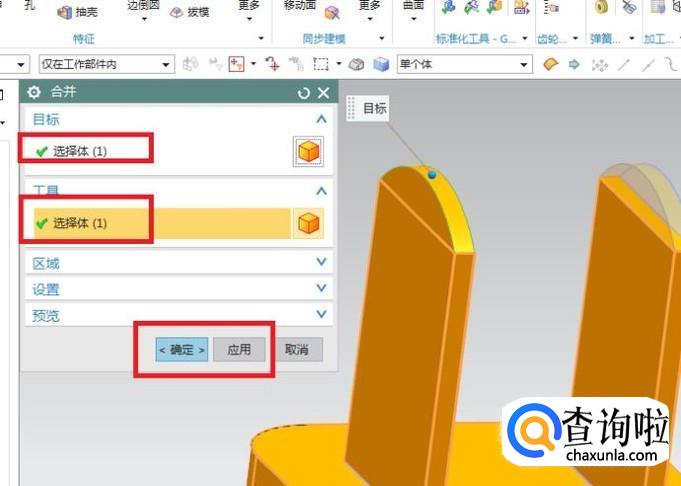

016
如下图所示，

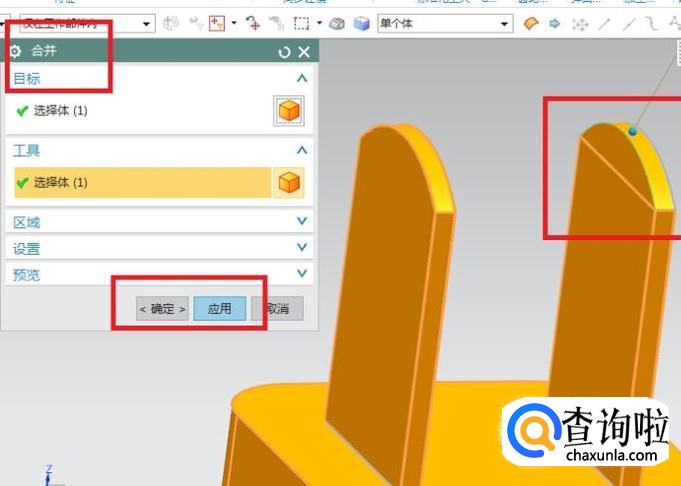

目标一栏选择刚刚拉伸的半圆体，
工具一栏选择之前的主体，
点击“确定”或者“应用”。
017
如下图所示，
用同样的步骤对另外一个半圆体进行合并。
018
如下图所示，
继续创建草图，
草图平面选择如下图所示的红色平面。
019
如下图所示，
点击草图工具栏中的“直线”图标，
画四个三角形，
用尺寸来约束，
点击草图工具栏中的“完成”图标，
完成并退出草图。

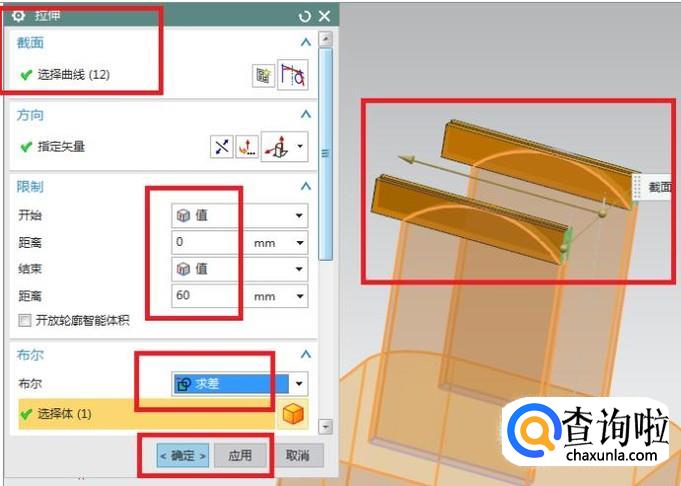

020
如下图所示，
点击工具栏中的“拉伸”图标，
出现的“拉伸”对话框，
截面一栏选择刚刚画的四个三角形，
限制一栏从0开始，尽可能拉伸长一点，（笔者就选择60），
布尔一栏选择求差。
021
如下图所示，
继续创建草图，
选择如下图红色框选中的红色表面为草图平面。
022
如下图所示，
点击草图工具栏中的矩形图标，
在平面上画一个矩形，
点击草图工具栏中的快速尺寸，
按下图所示的尺寸来标注，定位，
点击工具栏中的完成图标，
完成并退出草图。

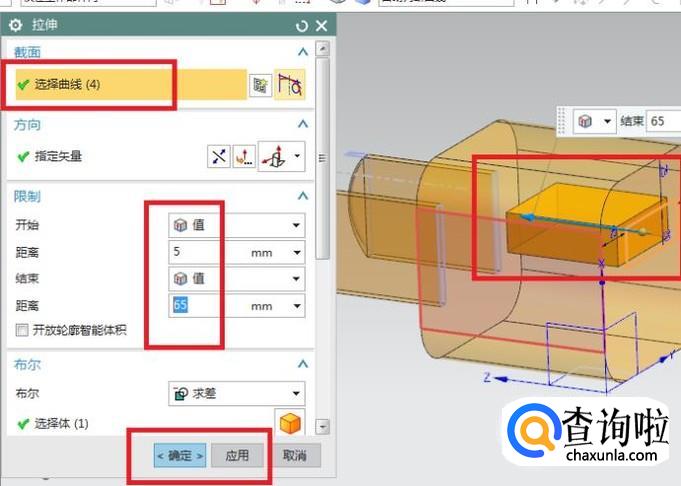

023
如下图所示，
点击工具栏中的拉伸图标，
出现的拉伸对话框截面一栏选择刚刚画的矩形草图，
限制一栏选择从5开始，距离65结束，
布尔一栏自动求差，不需设置。
点击对话框下方的确定或者应用。

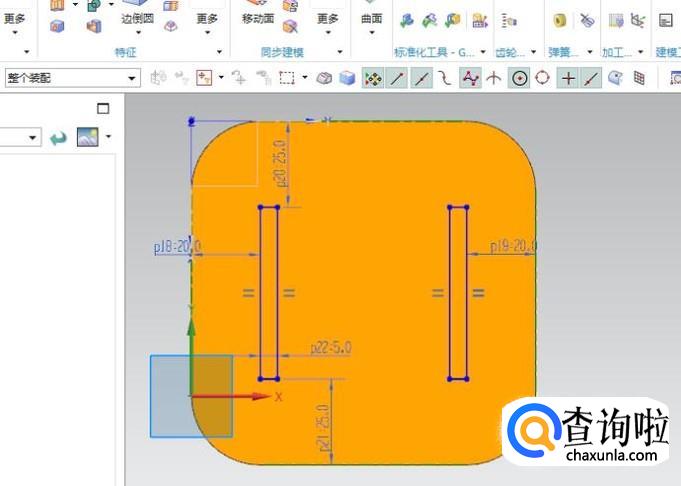

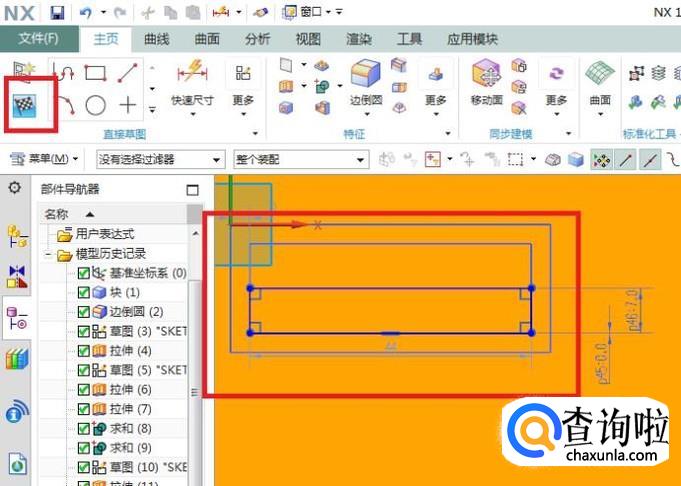

024
如下第一幅图所示，
继续创建草图，
与上一个草图选择相同的平面，
如下图第二幅图所示，
同样的激活矩形命令，
在平面上画一个矩形，
具体尺寸有变化（见下图）。

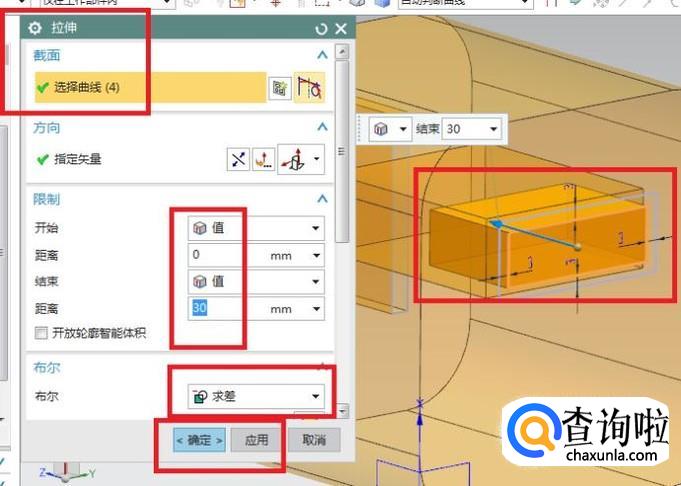

025
如下图所示，
同样的点击拉伸图标，
出现拉伸对话框，
截面一栏选择刚刚画的矩形草图，
限制一栏则是从0开始，到30结束，
布尔一栏设定为求差。
然后可以点击确定了。

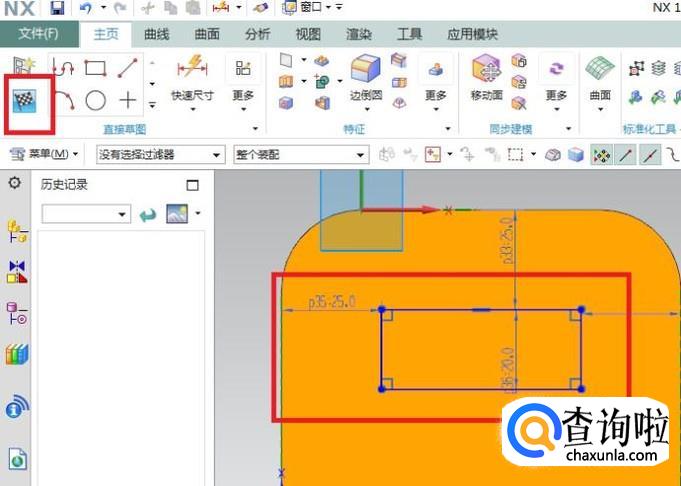

026
如下第一幅图所示，
继续创建草图，草图平面见红色平面，
如下第二幅图所示，
激活矩形命令，在草图中画一个矩形，
具体尺寸可以参考下图。
027

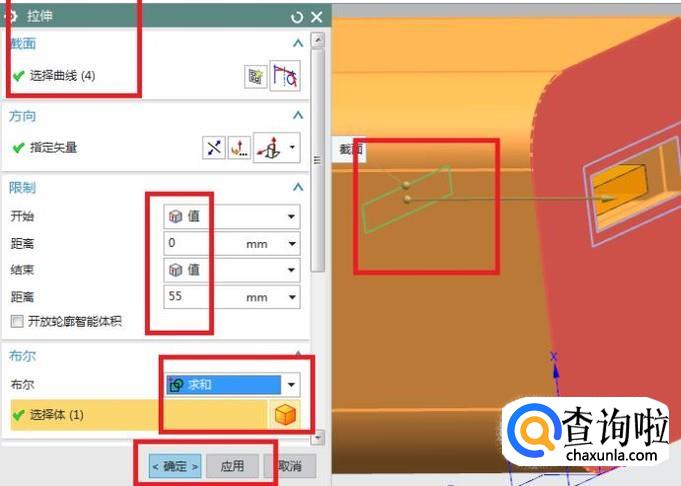

如下图所示，
同样的激活拉伸命令，
截面一栏选择刚刚画的矩形草图，
限制一栏从0开始，到55结束，
方向别搞错了，
布尔一栏选择求和。
至此，
一个手机充电器的模型就创建完成了。

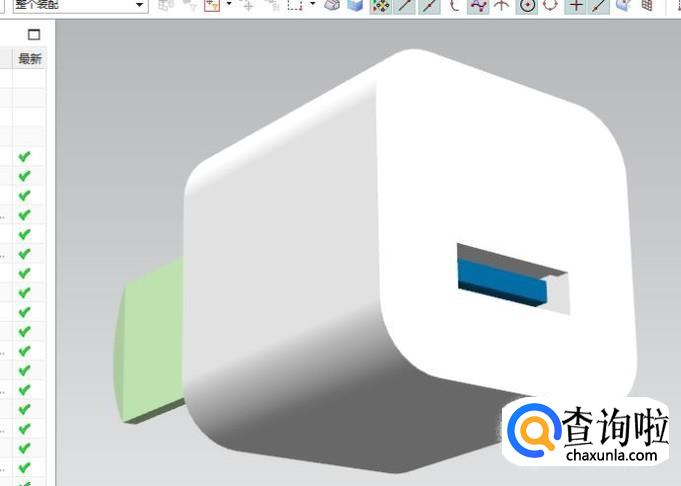

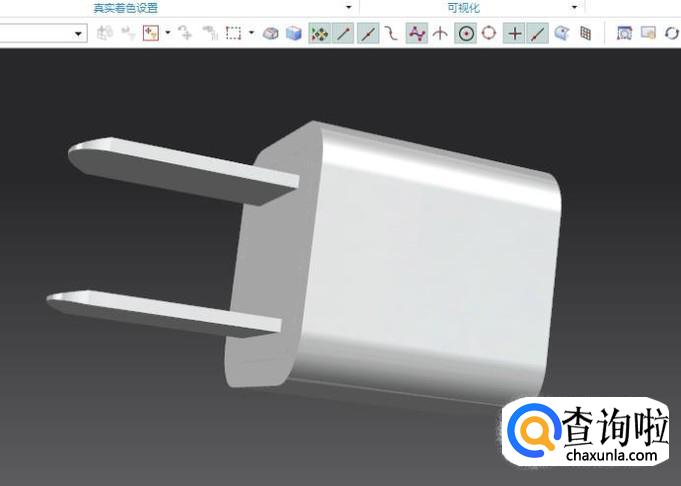

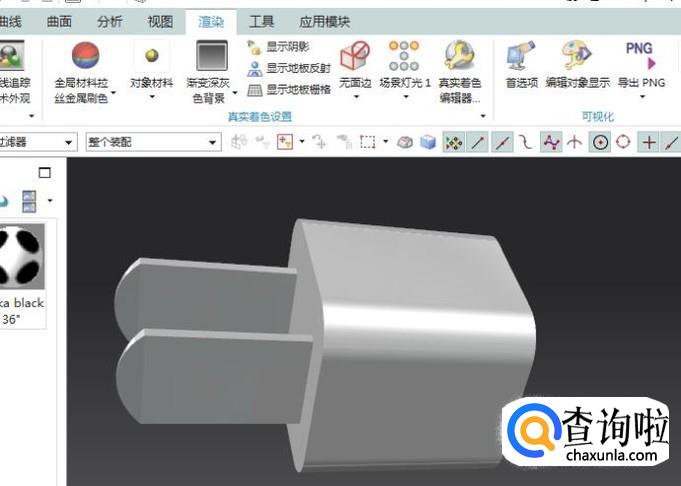

028
如下图所示，

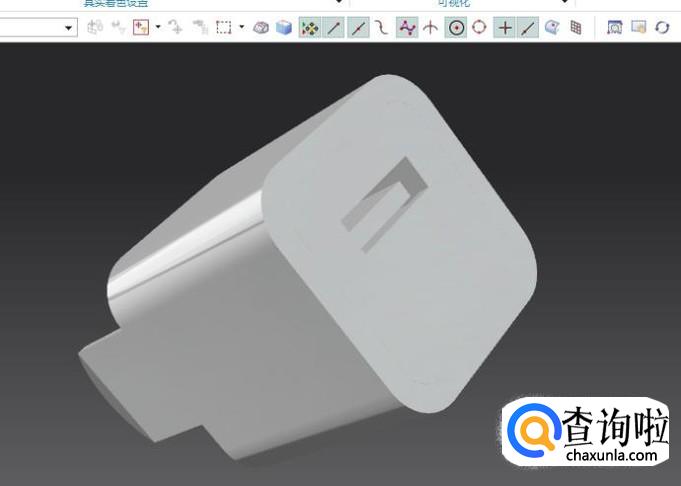

给实体指定特征颜色（第一幅图），
然后渲染一下（第二幅图）。
