caxa实体设计如何快速创建齿轮？

详细内容

• 01

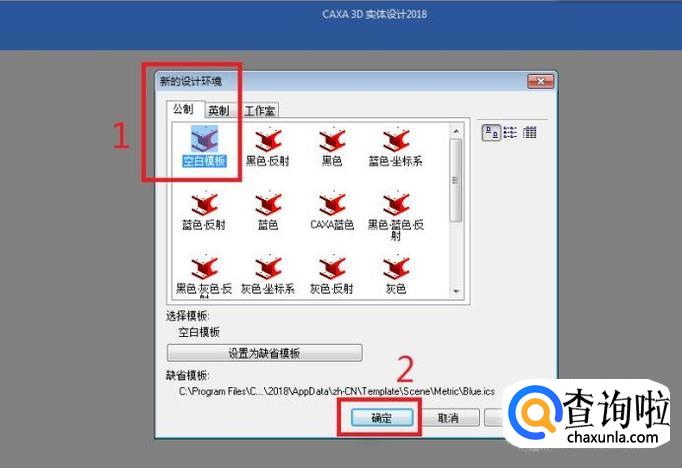

  如下图所示，打开caxa，新建一个空白模板。
  （如此简单的步骤想必不用我仔细讲解吧，连这一步都不会，想必你也不是用caxa的人，可以不继续看了）


• 02

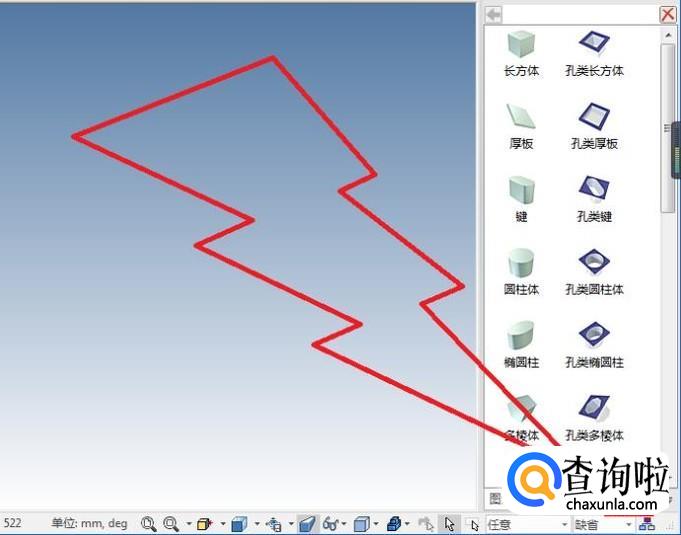

  如下图所示，caxa软件右下角，在设计元素库的最下一排找到“工具”，然后点击它。


• 03

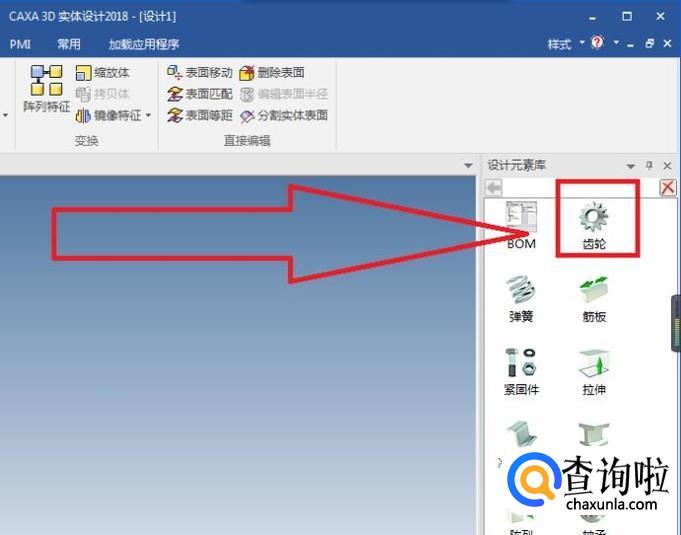

  如下图所示红色框选，在设计元素库中找到“齿轮”，然后用鼠标左键点击它，将它拖到软件空白处，然后松开鼠标左键。


• 04

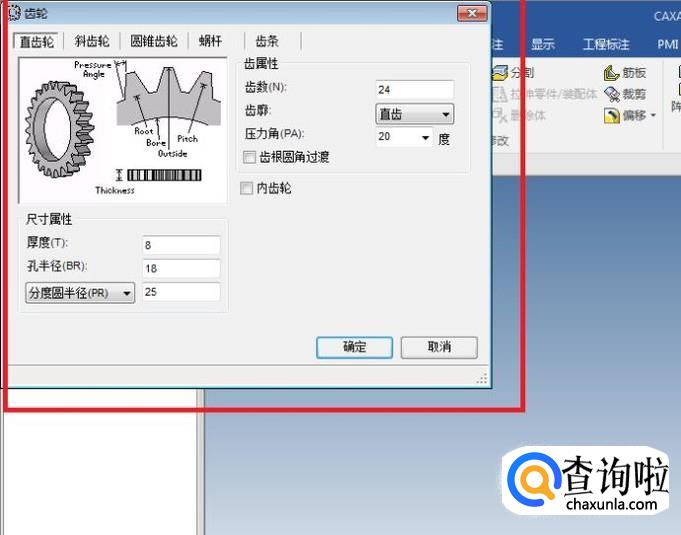

  第3步中刚刚松开鼠标左键，软件就弹出如下图所示的“齿轮”对话框，注意对话框中的信息。
  齿轮类型默认的是直齿轮，与我们的目的相同，所以可以不去修改；然后注意尺寸属性和齿属性，这两个是可以修改的。


• 05

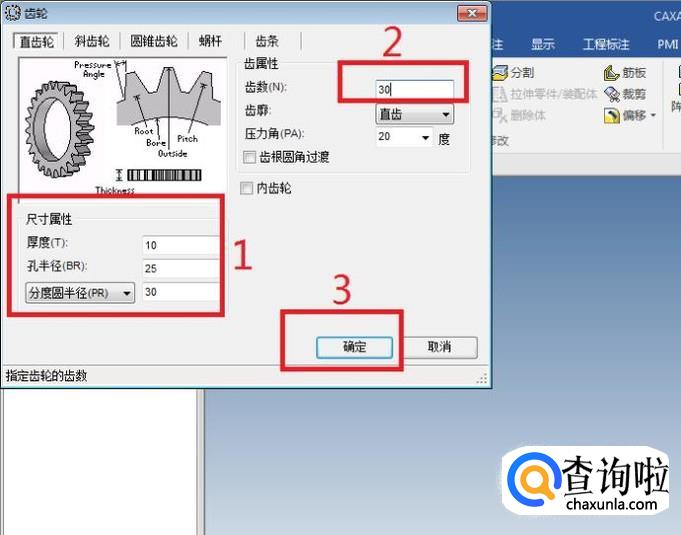

  如下图所示，红色框选内的数据都修改过了。
  说明一下，1号红色框选尺寸属性中的厚度可以随意修改，但是想修改孔半径则必须先修改分度圆半径，且孔半径不能超过分度圆半径；2号红色框选齿数也是可以适当修改的；数据设置完毕，就可以点击3号红色框选中的“确定”按钮，完成齿轮的创建。


• 06

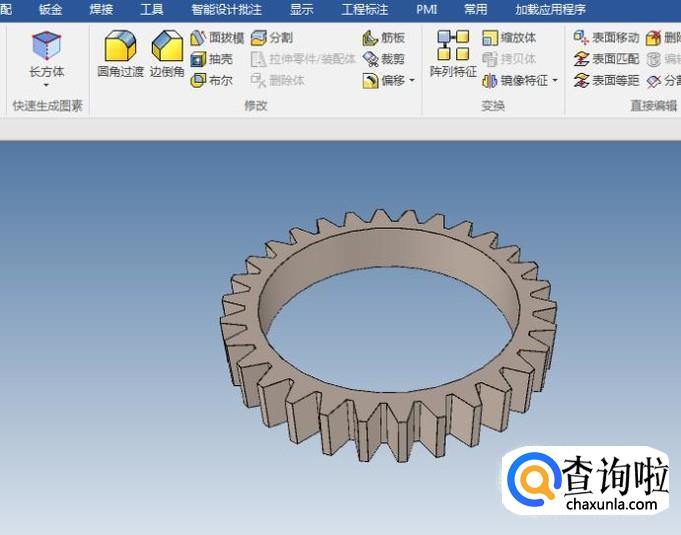

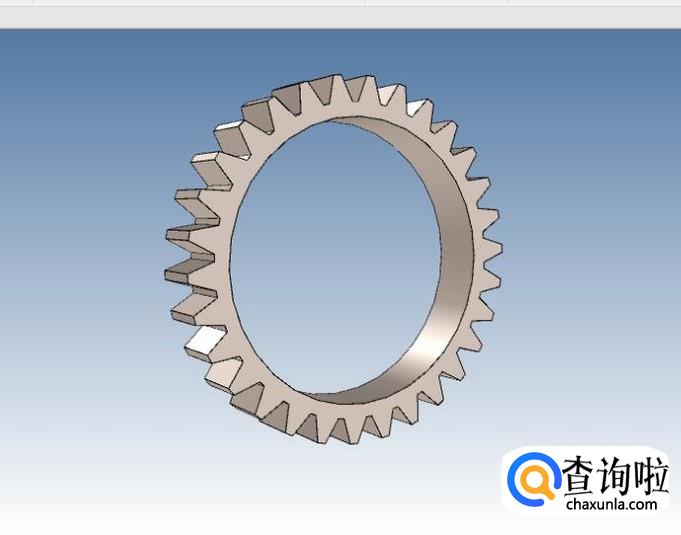

  如下图所示，齿轮创建完成。



工具/材料

电脑

caxa实体设计
