电动车控制器怎么连接安装？

详细内容

• 01

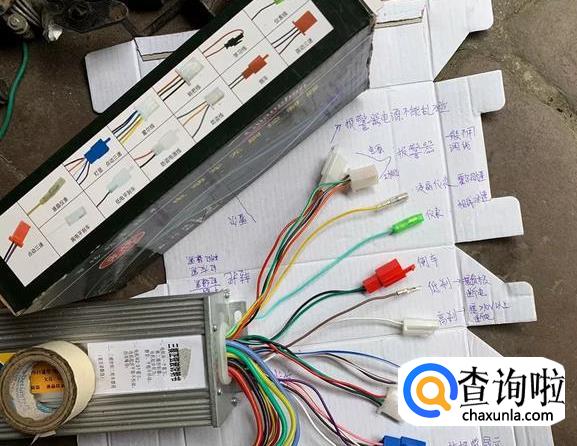

  接线原则：先接主线，再接其它功能线
  主线：电源正负极、电门线、转把、必要时需要短接一下学习线2-3秒，然后拔掉。此时的电机就可以正常转动。


• 02

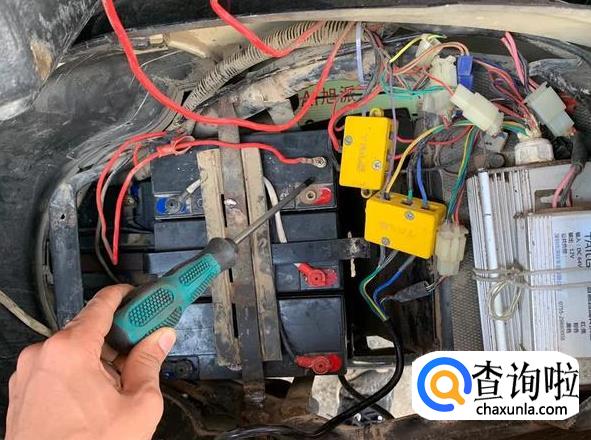

  先断开一根电瓶线，防止接线时正负线误碰电路；然后垫高电动车，使电机离地；看旧控制器接线情况，注意一些特殊功能线。


• 03

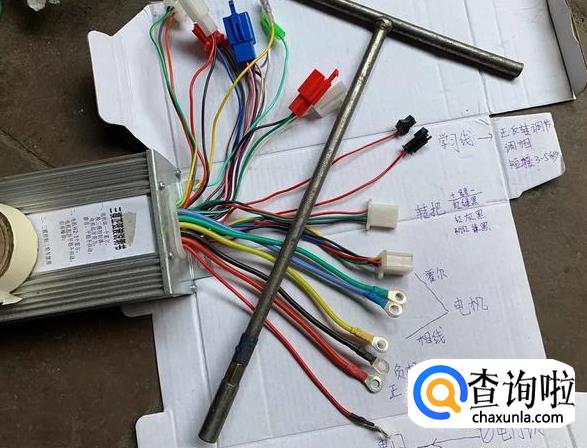

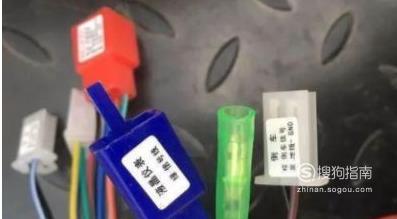

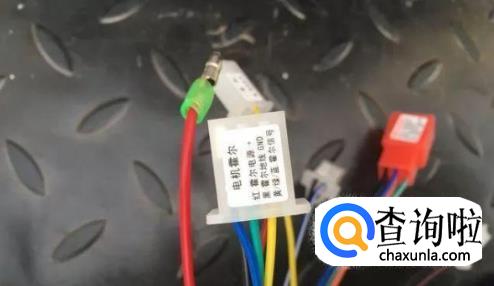

  接电源正负极、电门、电机线，调试正反转。先找到粗黑、粗红、 细红线 、三根正负极和锁线 ，还有粗黄粗绿粗蓝三根相线 霍尔线。然后连接好对应颜色的线即可（这里要注意有的电动车负极线不是黑色可能为绿色的粗线注意分辨，不要和电机绿色相线接反了，不然调试会烧控制器）。


• 04

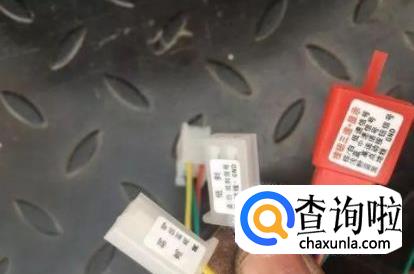

  我们接好这些线即可，然后连接好电池线或者空气开关拆掉的线，再接好自学习线开钥匙看电机的正反转是否正常，不正常重新拔掉自学习再次看电机是否为正转，如果正常我们可以开始下一步找转把线，找到转吧线后按照红色接红色 黑色接黑色 绿色接绿色接好拧转吧。看是否正常 ，不正常我们再次检查看是那根线接错了引起的。


• 05

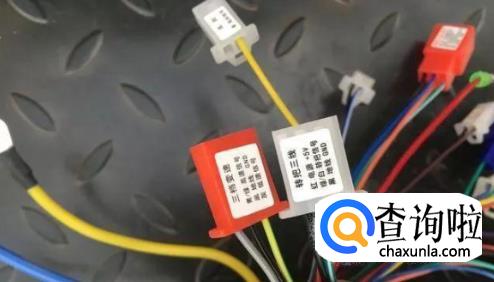

  接下来找三速线接好即可，一般接三速线如果高中低不对我们只需要调一下三根线的位置，知道正常即可。


• 06

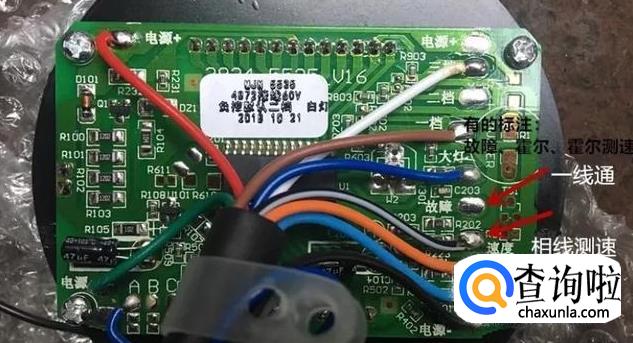

  接好了三速我们来找仪表线，有时会遇到仪表线接好以后，我们的车子仪表不会动的情况，我们可以将车子上出来的仪表线直接接在电机黄绿蓝三根任意一根上，看哪个可以用就接上即可。
