Pro/e如何造一个对边4mm的内六角扳手？

详细内容

• 01

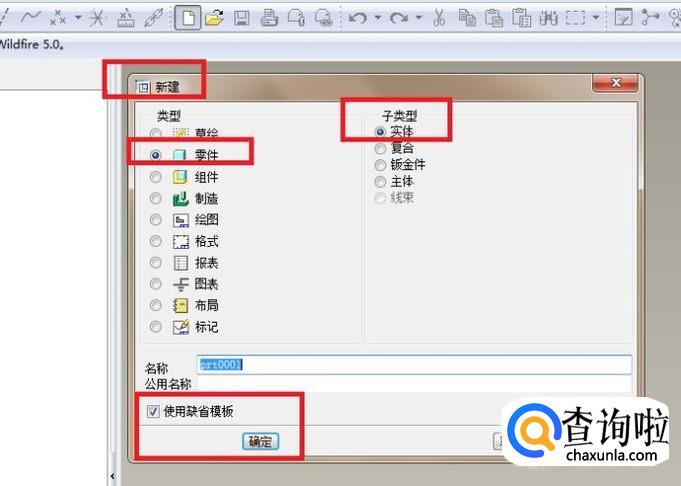

  如下图所示，
  打开Pro/e5.0软件，
  新建一个实体零件文件，
  默认使用缺省模板，
  点击“新建”对话框下方的“确定”就可以了。


• 02

  如下图所示，

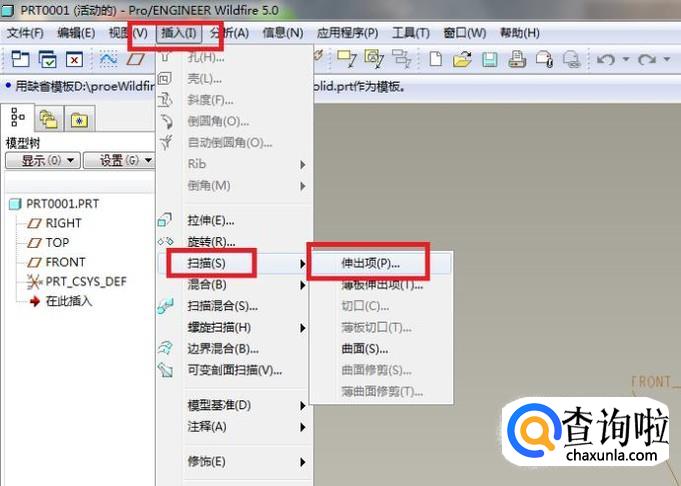

  点击标题栏中的“插入”，
  在其弹出的下拉菜单中点击“扫描”，
  在最后一层下拉菜单中点击“伸出项”。

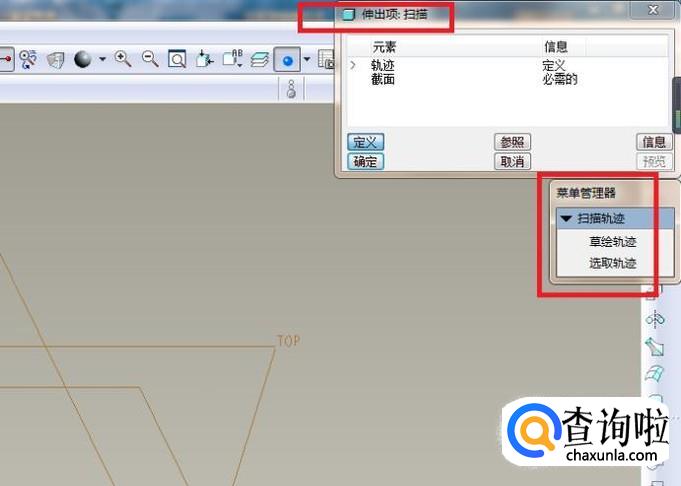

• 03

  如下图所示，
  软件右边弹出一个“伸出项：扫描”对话框，
  同时出现的还有一个菜单管理器，
  这里我们要做到是点击“菜单管理器”中的“草绘轨迹”。


• 04

  如下图所示，
  菜单管理器有了新的变化，
  这时，笔者选择了“TOP”面。

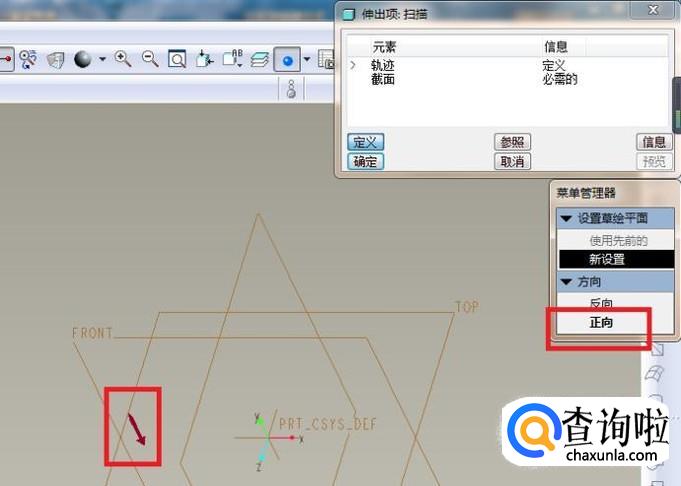

• 05

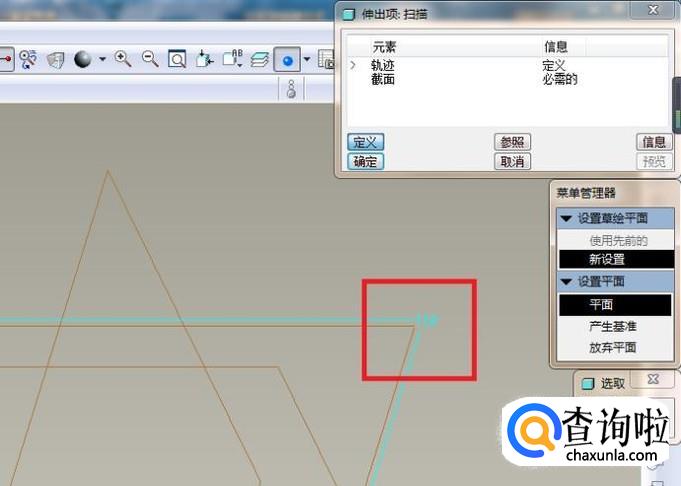

  如下图所示，
  选择完平面之后，
  菜单管理器又有了变化，
  要我们选择方向，
  这时，笔者习惯性的点击了“正向”。


• 06

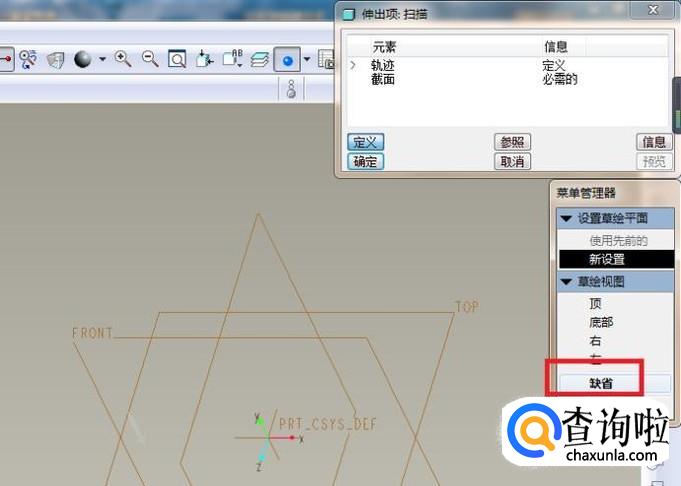

  如下图所示的菜单管理器，
  草绘视图笔者选择了“缺省”。

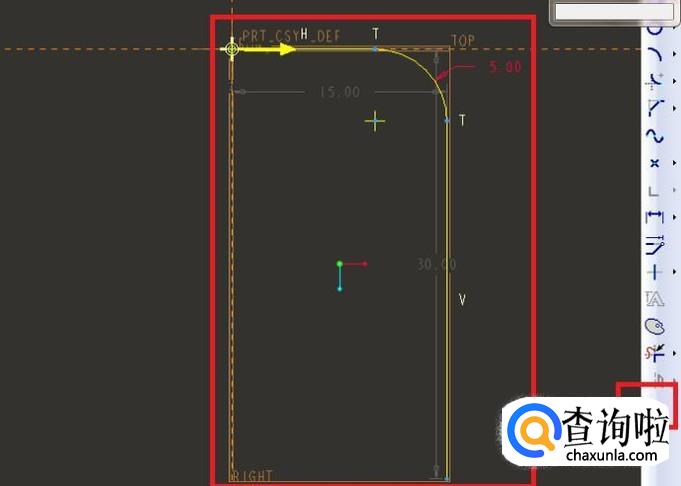

• 07

  如下图所示，
  正式进入到草绘状态，
  点击右边的工具箱中的“直线”命令，
  画一条水平线和一条竖直线，
  再点击右边的工具箱中的“倒圆角”命令给这一横一竖两条直线倒个圆角，
  之后再双击图中的尺寸，进行尺寸的修改，
  具体尺寸可以参照下图，
  最后点击右边工具箱中最下边的√，
  完成轨迹的草绘。

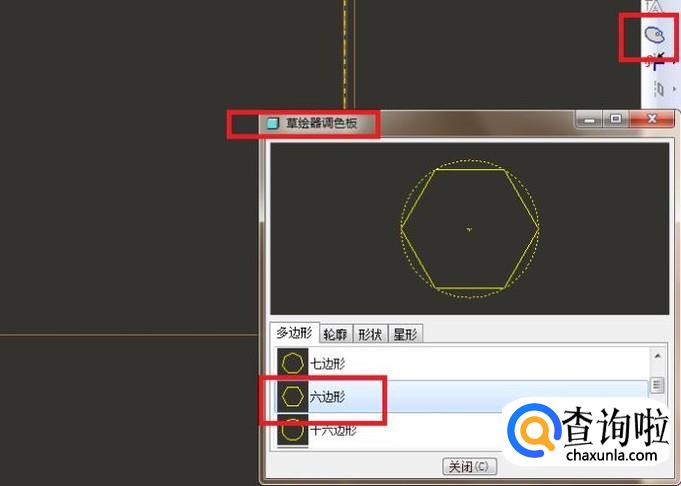

• 08

  如下图所示，
  完成了轨迹的草绘，
  软件就自动跳转到截面的草绘，
  点击右边工具箱中的“调色板”图标，
  出现一个“草绘器调色板”对话框，
  在其中找到“正六边形”，
  鼠标左键双击它。

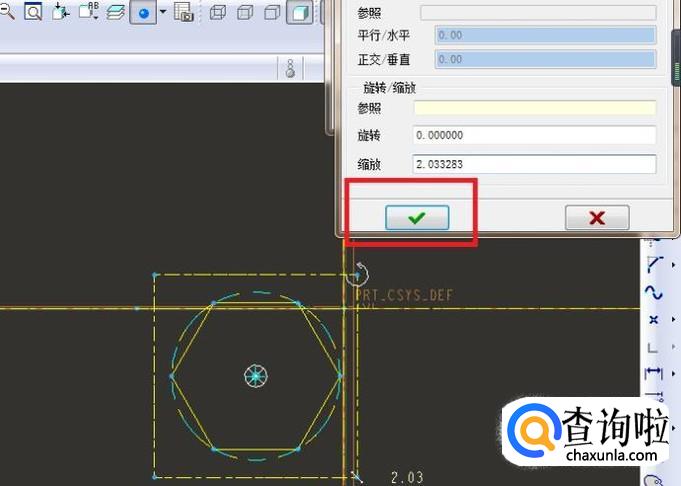

• 09

  如下图所示，
  当我们在调色板中左键双击了正六边形之后，
  再在草绘区域空白处单击鼠标左键，
  最后就出现了这么一个对话框，
  我们只要点√就可以了。


• 010

  如下图所示，

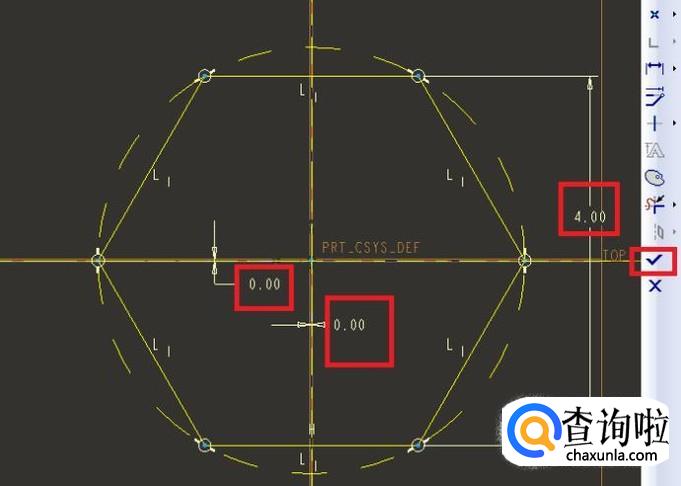

  点击右边工具箱中的“标注”图标，
  参考下图标注尺寸，
  整理变形的对边必须是4，
  圆心的中点距离坐标原点为0（这里需要标注两次），
  最后点击右边工具箱中的√，
  完成草绘。


• 011

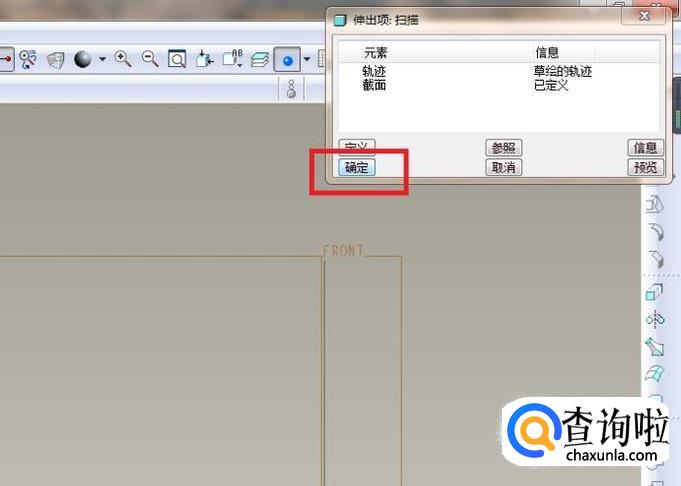

  如下图所示，退出了草绘界面，
  再看“伸出项：扫描”对话框，
  轨迹和截面都已经定义完毕，
  我们只要点击“确定”就可以了。

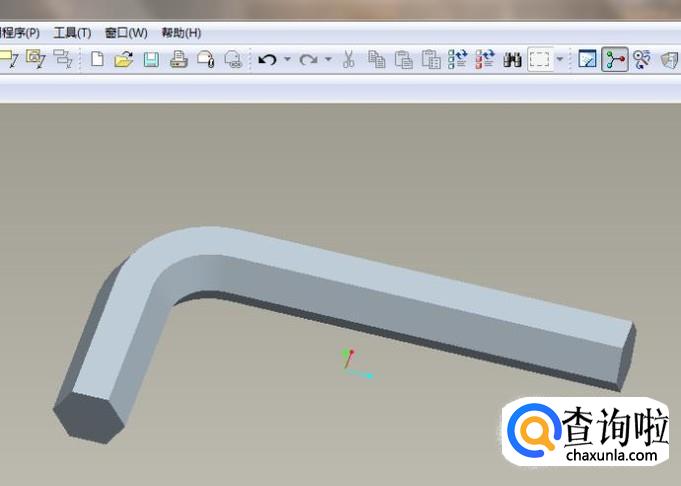

• 012

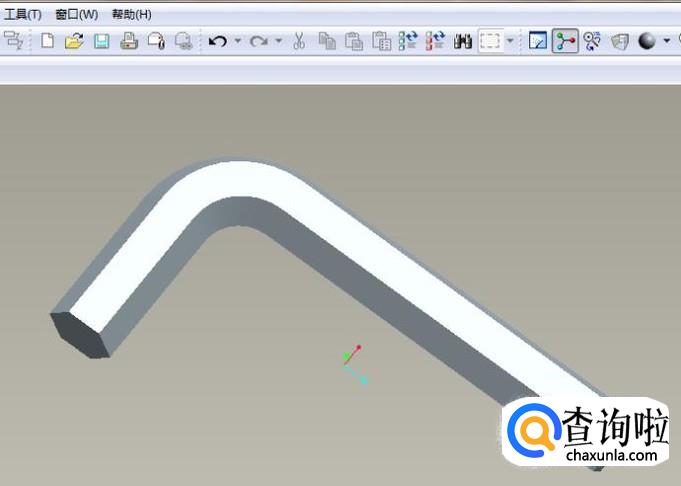

  如下图所示，
  隐藏一下基准面和基准轴，手动调整一下方向，
  就出现了下图中的内六角扳手。



工具/材料

电脑

Pro/e5.0软件
