荣耀9拆机视频教程

详细内容

• 01

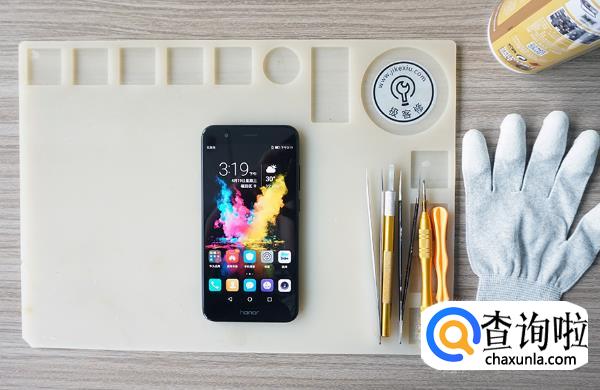

  拆机前准备，螺丝刀、起子、撬棒、防静电手套等拆机工具一应俱全。


• 02

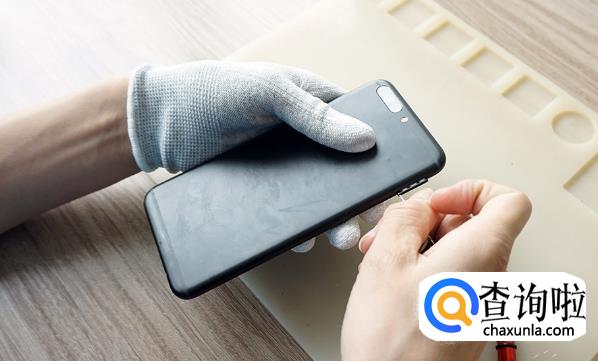

  首先需要先拔出SIM卡槽。


• 03

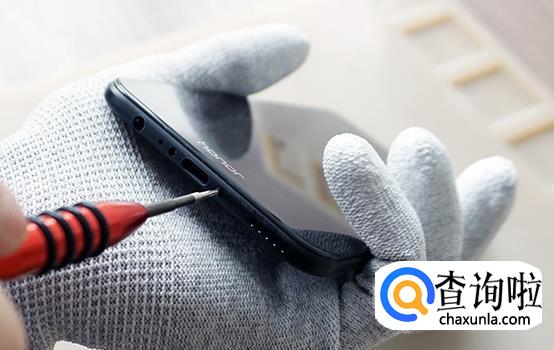

  拆底部螺丝。


• 04

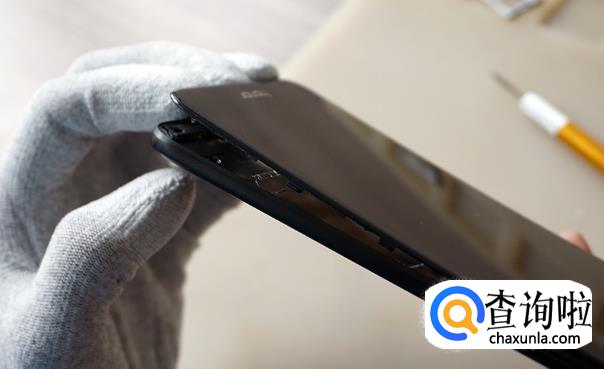

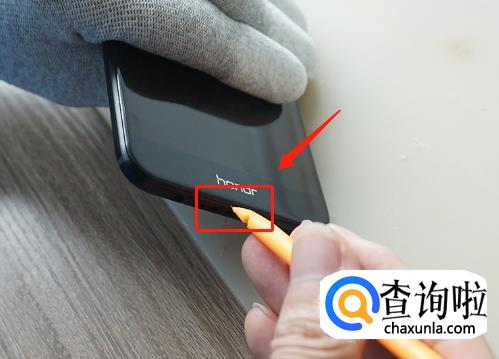

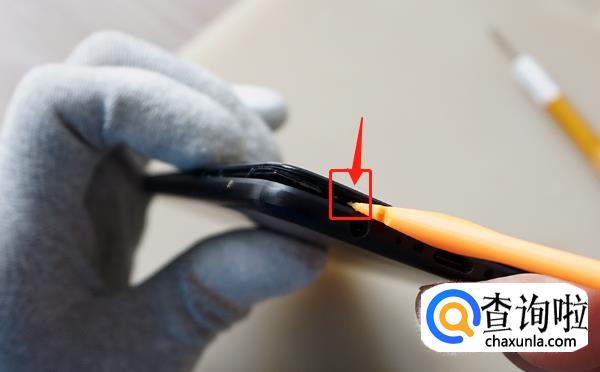

  用撬棒拆前面板。手机贴合非常紧密，撬的时候要小心，慢慢撬开。


• 05

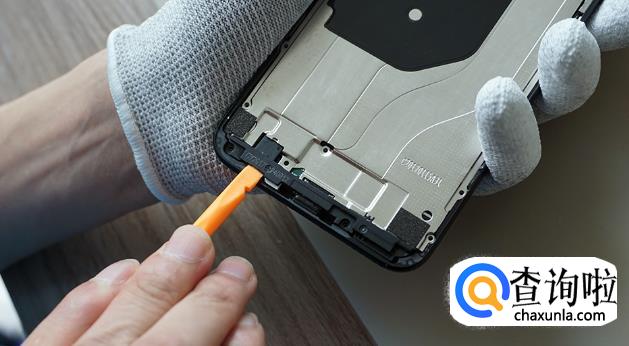

  然后拆卸底部的两枚螺丝，用工具撬开屏幕。可以看到屏幕和金属机身结合时除了卡扣之外还有密封胶，具备一定程度的防尘和防水泼溅功能。也就是说手机不慎落水，只要及时捞出来就没事。


• 06

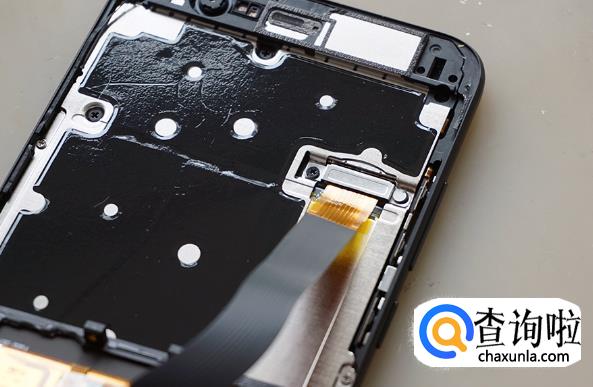

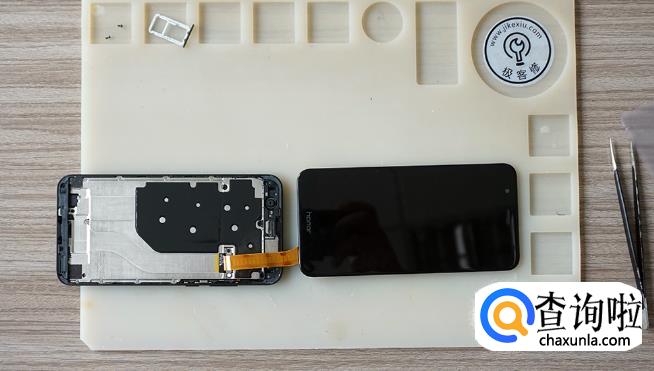

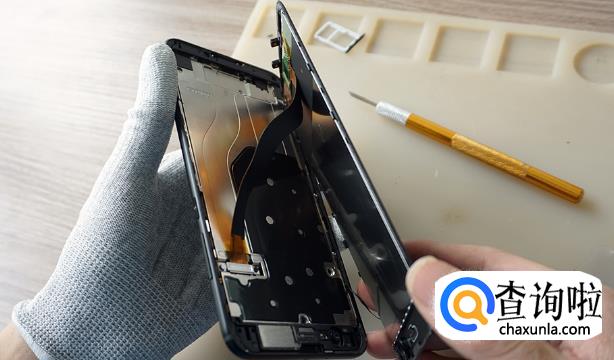

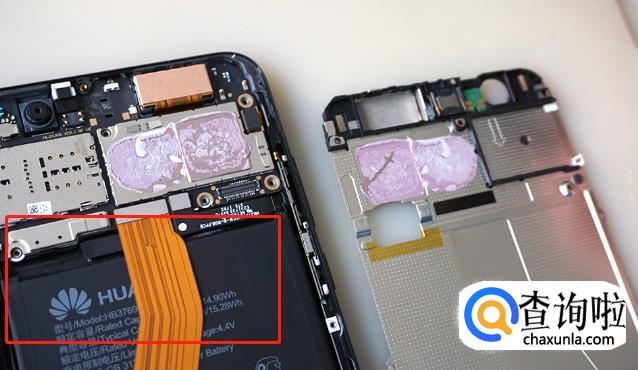

  前面板拆除完毕后，平铺，图二为拆除后导线特写。


• 07

  前面板拆除后，接下来拆卸机身部分。


• 08

  继续用撬棒拆卸，撬的时候需要使用一点巧劲，慢慢用劲，不要用蛮力。


• 09

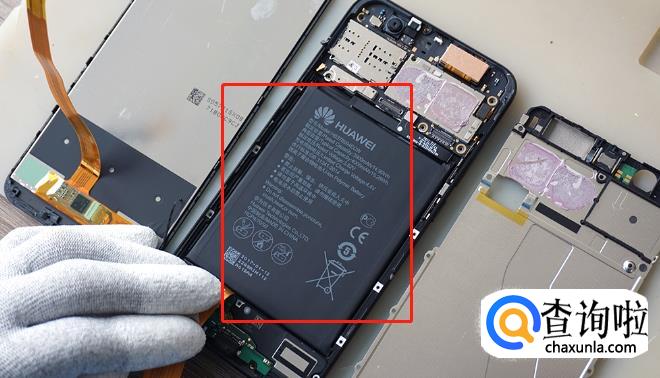

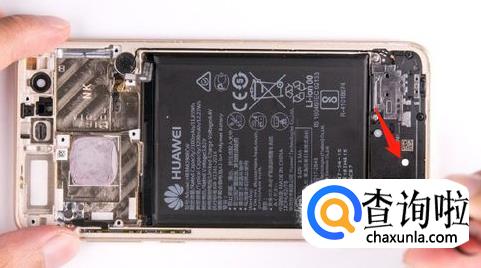

  机身拆卸完成后，可以看到导热胶和电池模块。


• 010

  芯片导热胶、内置一块容量达4000mAh电池。


• 011

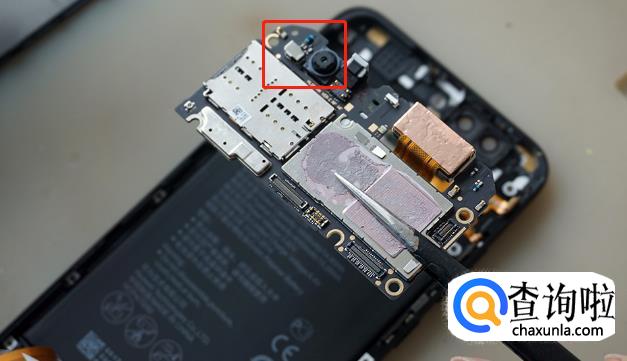

  主板部分拆卸，左上角为前置摄像头。


• 012

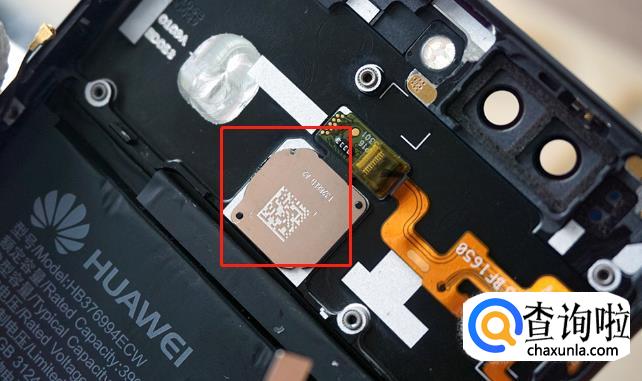

  这里是指纹模块，与后盖是一体的，因此拆卸后很难修复，最好不要拆卸。


• 013

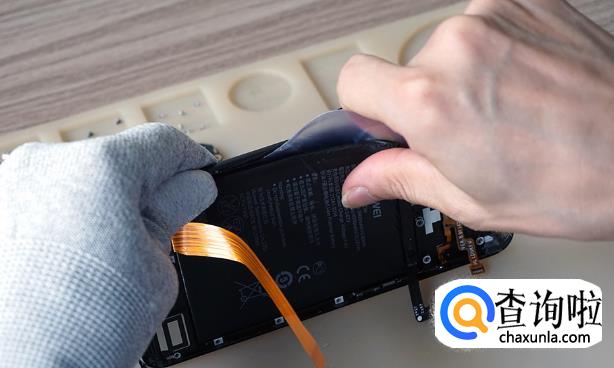

  电池部分，不能用撬棒，可使用“刮刮卡”慢慢刮下，因为电池与机身粘连的十分紧。


• 014

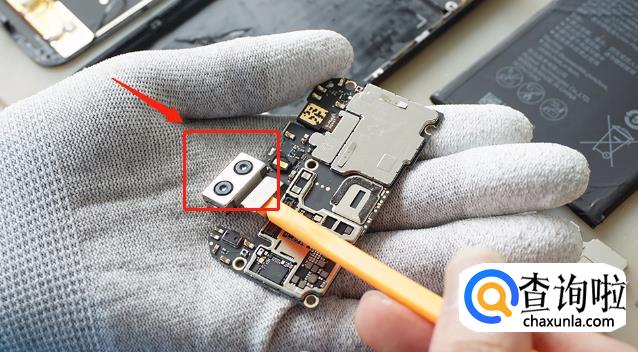

  现在开始拆卸主板部分，首先拆卸双摄像头。


• 015

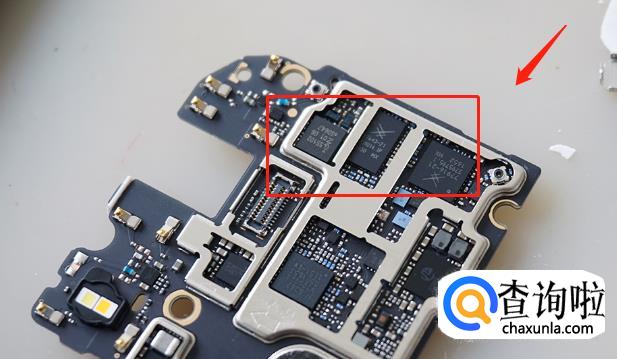

  这里最上面可以明显看到三枚芯片，分别是2G、3G、4G信号处理芯片。


• 016

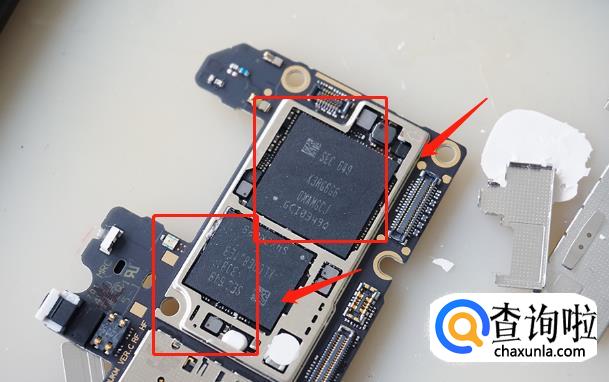

  机身内存部分。上方较大面积的为RAM，下方较小面积的为ROM，在RAM下方，还有手机的CPU麒麟960。


• 017

  开始解除机身下半部分的螺丝，底部的螺丝有银黑两种颜色的区别，螺丝拆掉后就可以拿出扬声器。


• 018

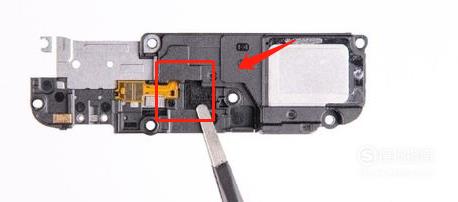

  扬声器采用触点连接，同时还能充当底部连接器。


• 019

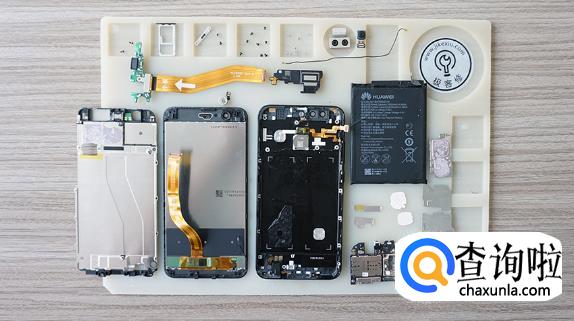

  所有元器件拆卸后如下图。


• 020

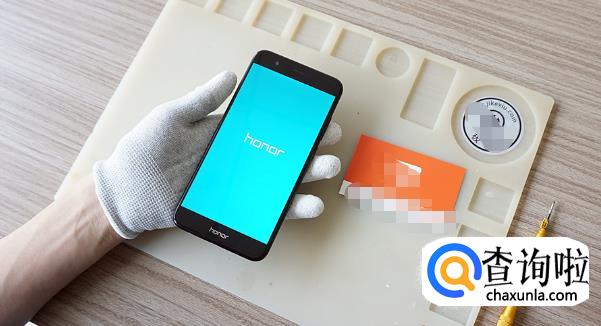

  最后还要把手机组装回来，依然可以正常开机使用。



工具/材料

荣耀9

螺丝刀、起子、撬棒、防静电手套
